01

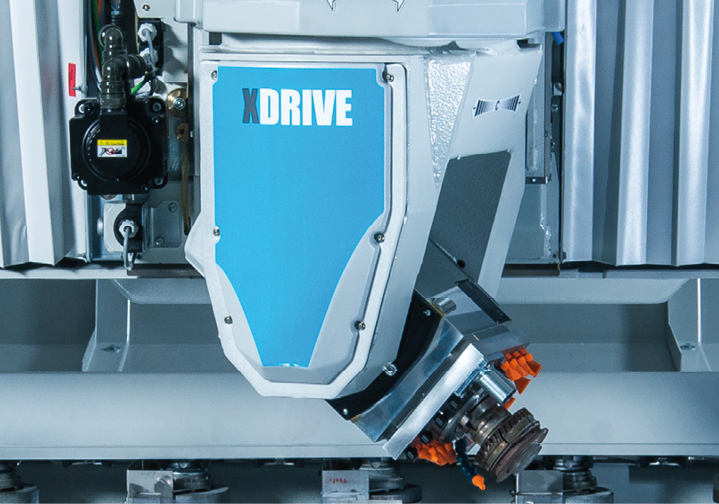

Cabezal X-Drive de cinco ejes
El eje A bascula ±90° mediante una transmisión sin holgura. La orientación del electrohusillo permite trabajar con herramientas y muelas de copa.
DENVER · CNC horizontales ↗

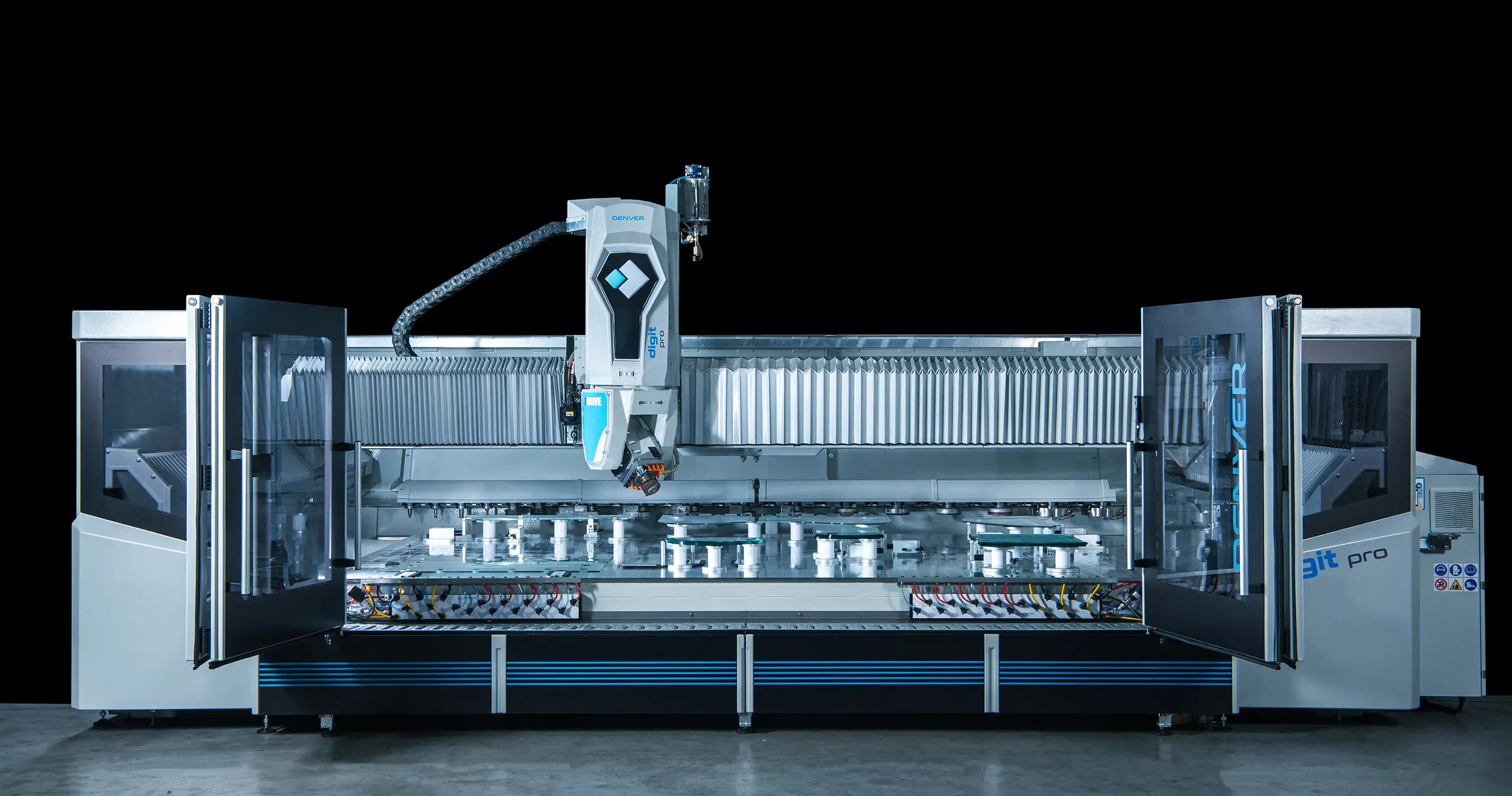

DIGIT PRO 4200
Cinco ejes para biselado, grabados y mecanizados que requieren orientar la herramienta sobre el vidrio.
- Ejes
- 5
- Recorridos X / Y / Z
- 4.200 / 2.450 / 405 mm
- Cambio automático
- 28 posiciones · ISO 40
En tu producción
Cinco ejes para orientar el mecanizado.
DIGIT PRO 4200 combina los recorridos lineales con la basculación y el giro del cabezal. Permite estudiar biseles, ranuras, corte con disco y trabajos tridimensionales además de las operaciones de contorneado y taladrado.
La orientación de la herramienta resulta especialmente relevante cuando el acabado exige trabajar con distintos ángulos.
Comparar la gama DENVER ↗Conoce cómo trabaja
La tecnología, al detalle.
02

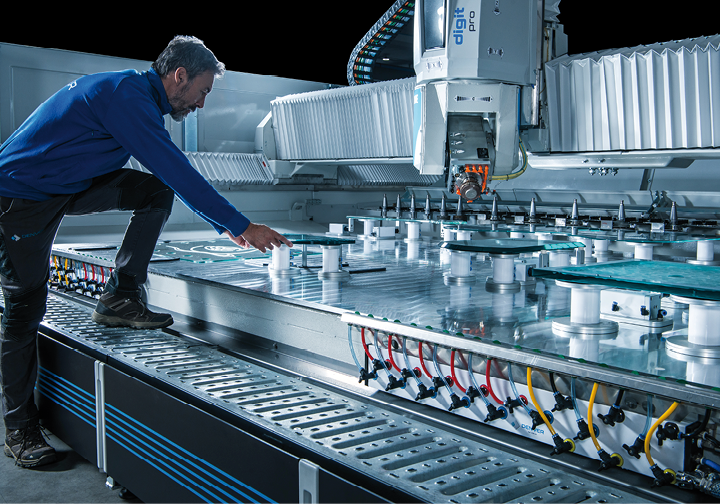

Acceso a la mesa
La apertura frontal facilita el acceso del operario para colocar el vidrio y preparar los apoyos.
03

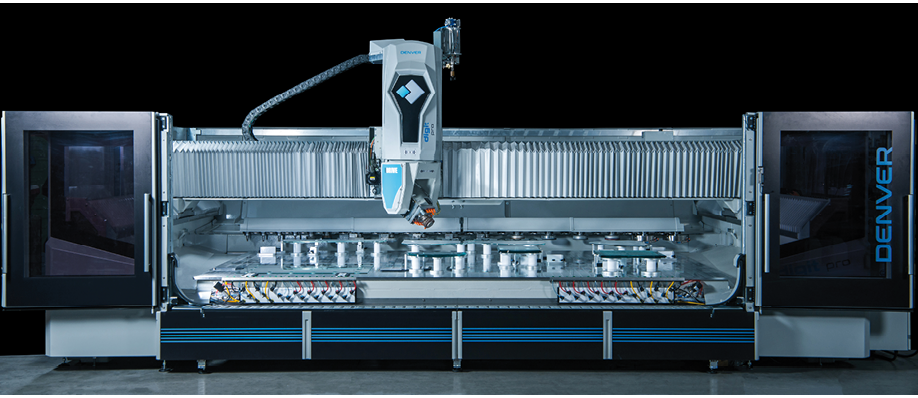

Puertas plegables y armario integrado
Las protecciones se pliegan para acceder a la zona de trabajo. El armario de control está integrado en el conjunto.
04

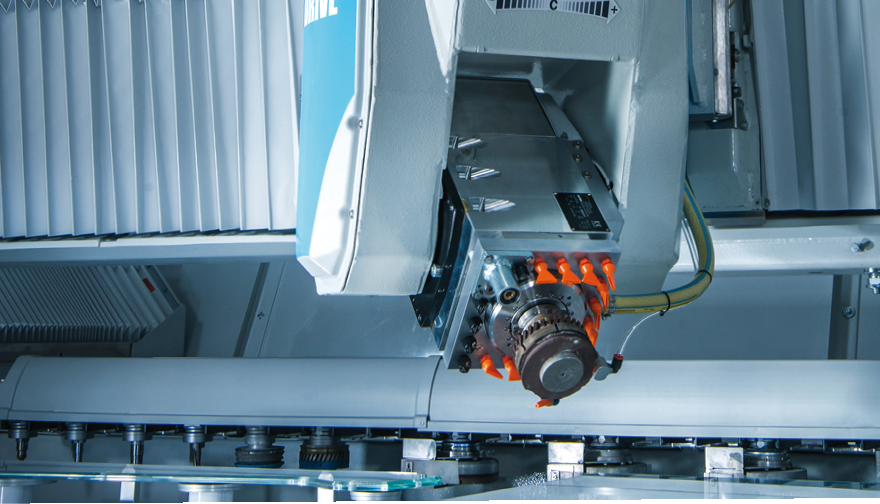

Giro del eje C ±540°
El cabezal orienta la herramienta alrededor del eje C. DENVER utiliza un sistema de cableado patentado para acompañar este movimiento.
05

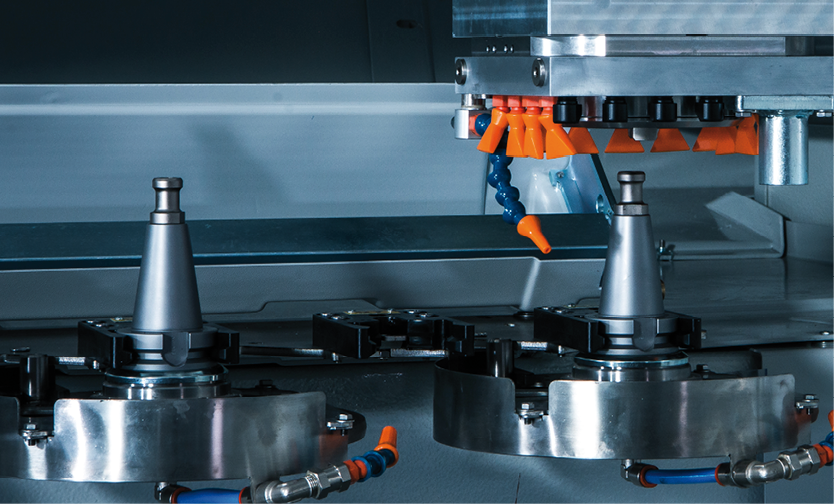

28 posiciones de herramientas
Almacén automático posterior para combinar herramientas en una misma secuencia de mecanizado.
Qué puedes fabricar
Operaciones sobre el vidrio.
Las imágenes muestran aplicaciones del fabricante. El perfil, el acabado y la sujeción se definen con las herramientas de cada trabajo.

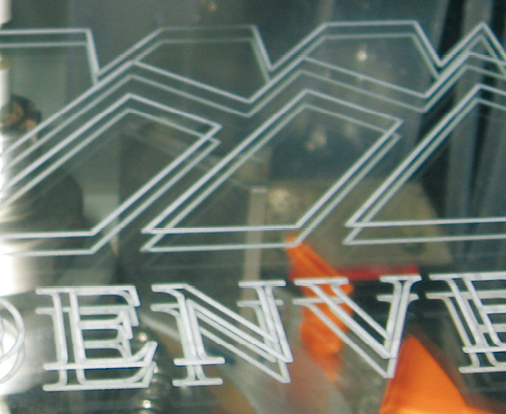

Grabado
Trazados decorativos o rotulación programada sobre el vidrio.

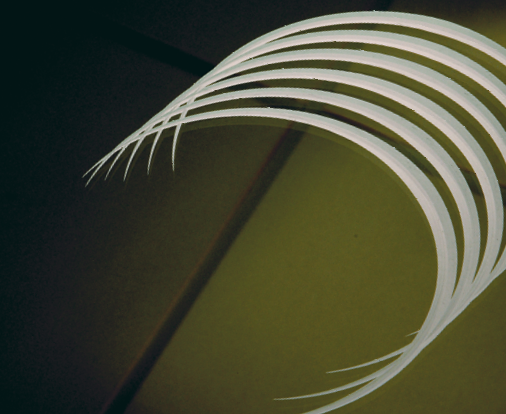

Ranurado
Surcos y detalles lineales según el perfil de la herramienta.

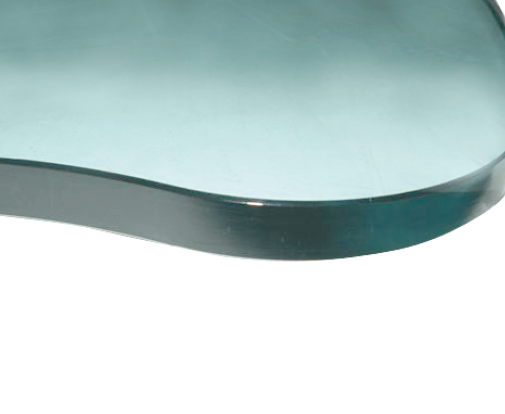

Pulido
Acabado con herramientas de pulido tras las operaciones de desbaste correspondientes.

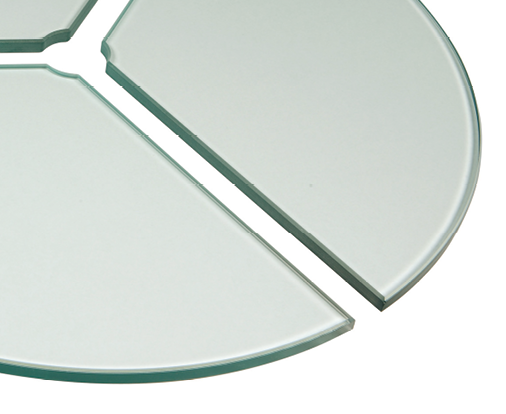

Fresado
Recorridos programados para mecanizar contornos y huecos con la herramienta seleccionada.

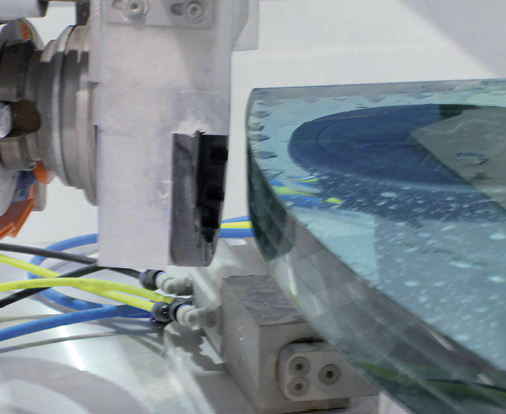

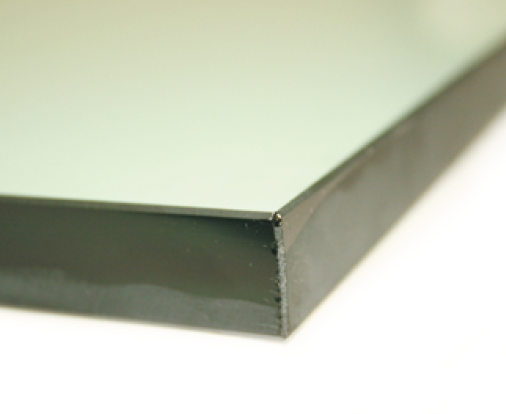

Canto plano y pulido
Mecanizado y acabado del canto plano con la configuración de herramientas correspondiente.
Corte con disco
Operación con disco que aprovecha la orientación del cabezal.

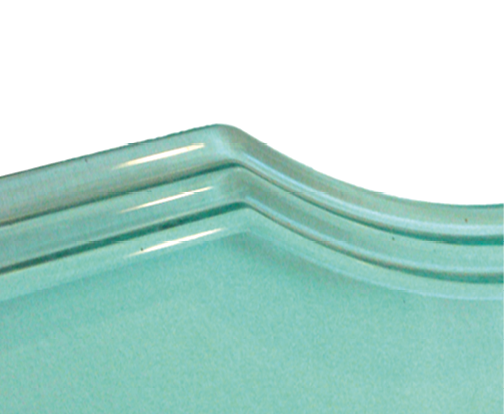

Canteado
Mecanizado del contorno del vidrio con la muela adecuada al perfil.
Mecanizados 3D
Trayectorias que requieren orientar la herramienta mediante los cinco ejes.

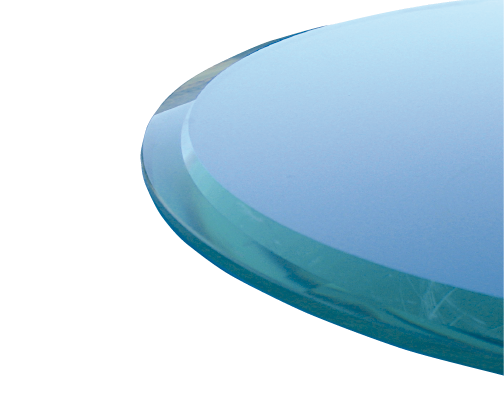

Biselado
Formación y acabado del bisel según las herramientas instaladas.

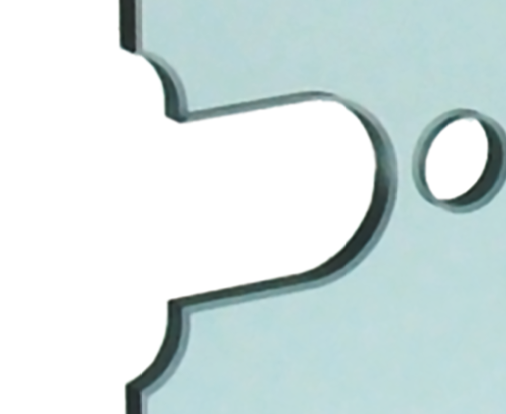

Taladrado y avellanado
Orificios y rebajes de entrada para el montaje de componentes y herrajes.
Del dibujo al mecanizado
Orientar la herramienta para cada operación.
En DIGIT, los ejes A y C aportan orientación además de los recorridos X, Y y Z. El programa debe considerar herramientas, apoyos y accesos.
Definir la geometría
Precisar contorno, biseles, ranuras y mecanizados previstos.
Preparar los cinco ejes
Estudiar las orientaciones del cabezal y las herramientas de cada operación.
Comprobar la pieza
Validar el mecanizado y el acabado con las herramientas y el vidrio de producción.
Demostraciones del equipo
El trabajo, en vídeo.

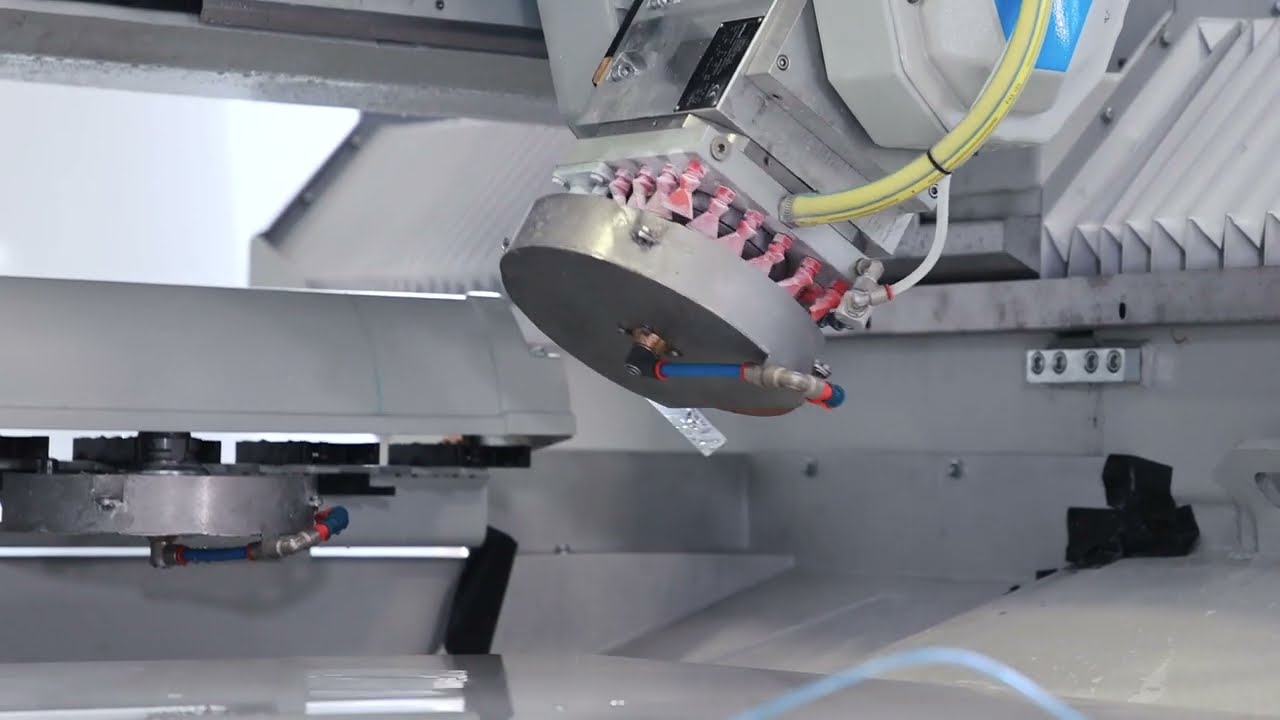

DIGIT GLASS · Grabado y pulido con cinco ejes
Vídeo público del canal oficial DENVER. Aplicación de la familia DIGIT GLASS; herramientas y equipamiento según configuración.

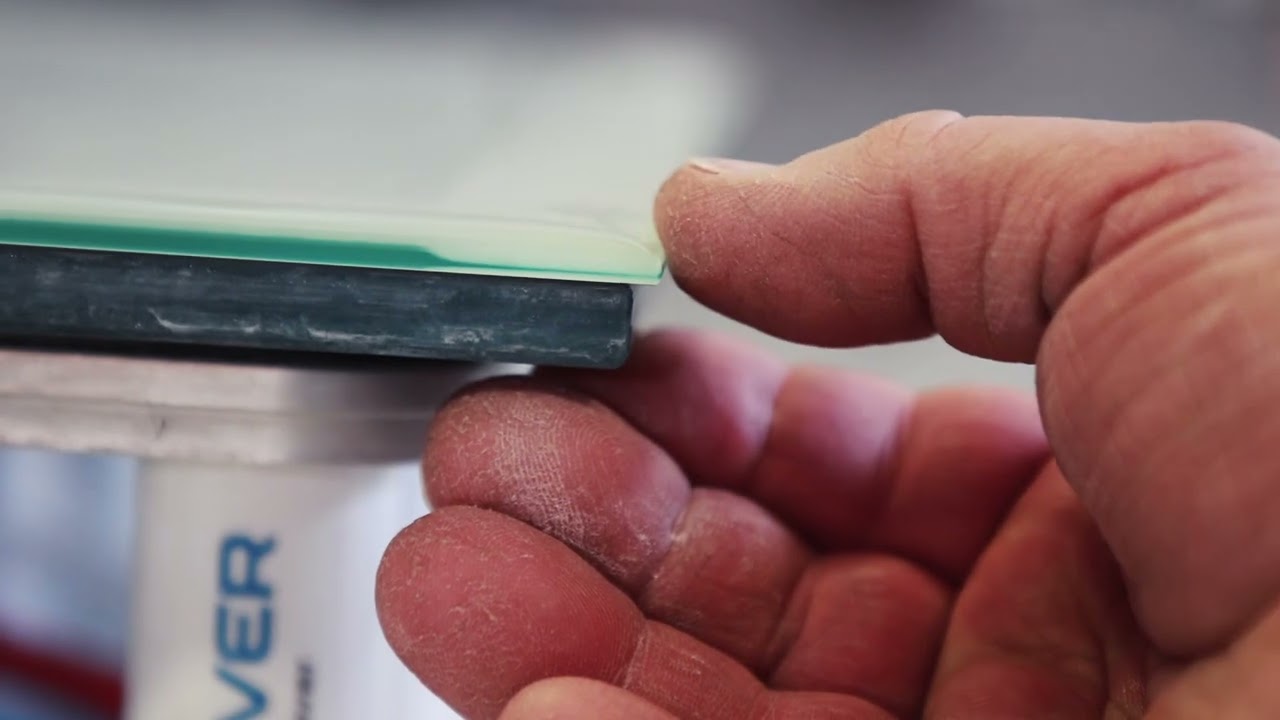

Ver en YouTube ↗DIGIT · Canteado, fresado y biselado
Vídeo público del canal oficial DENVER. Aplicación de la familia DIGIT GLASS; herramientas y equipamiento según configuración.
Ver en YouTube ↗DENVER · DIGIT PRO 4200
Datos técnicos.
- Ejes
- 5
- Recorridos X / Y / Z
- 4.200 / 2.450 / 405 mm
- Cambio automático
- 28 posiciones · ISO 40
- Velocidad del husillo
- 0–10.000 rpm
- Potencia del electrohusillo
- Pendiente de confirmación técnica
- Peso
- 5.500 kg
- Eje A · descripción X-Drive
- ±90°
- Eje C · descripción técnica
- ±540°
La tabla publica «17 kW / 12,5 HP (S6)», una equivalencia incoherente. Confirmar la potencia de la configuración. Las descripciones técnicas indican A ±90° y C ±540°.
Preparar tu equipo
Opciones y configuraciones.
Elige el equipamiento por la pieza y el proceso que necesitas. Las opciones se detallan en la oferta de la configuración.
Opción / configuración

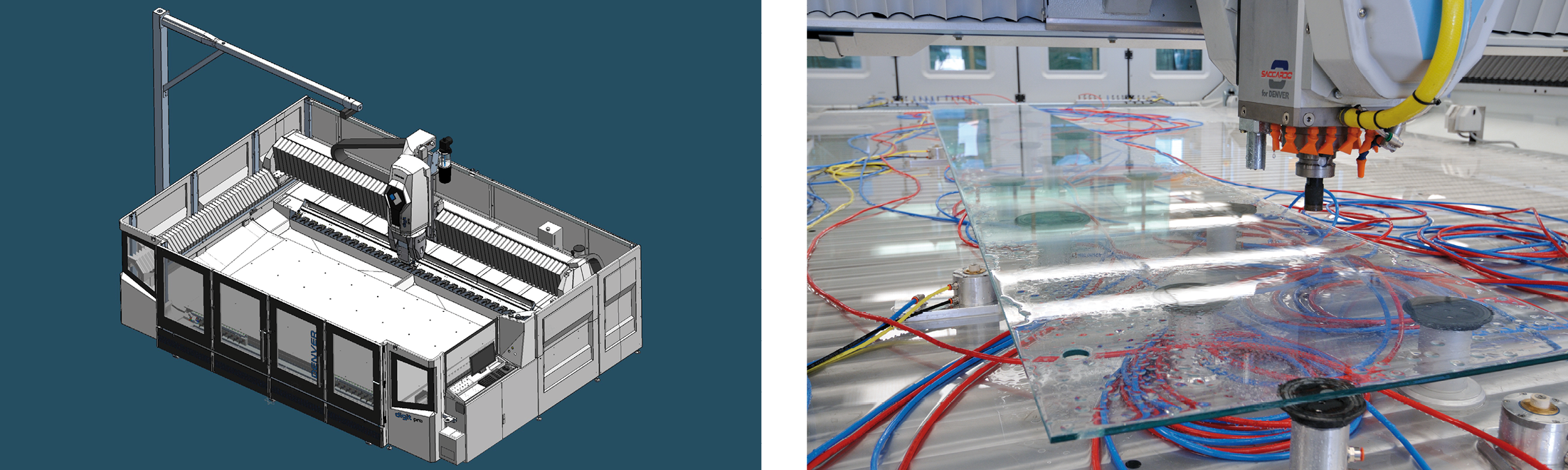

Versión Jumbo y trabajo pendular
Alternativa para piezas de mayor tamaño o series de piezas medianas y pequeñas en trabajo pendular. Sus dimensiones deben definirse aparte de la ficha de DIGIT PRO 4200.
Opción / configuración

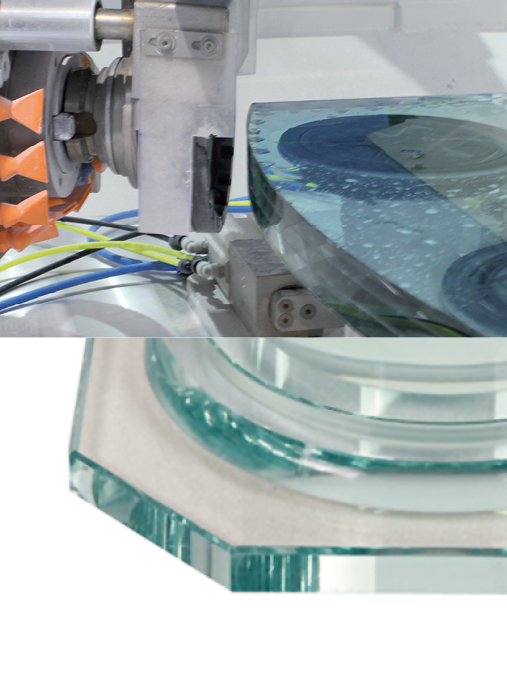

Canto plano con muelas de copa
Configuración de herramientas para mecanizar canto plano con muelas de copa.
Opción / configuración

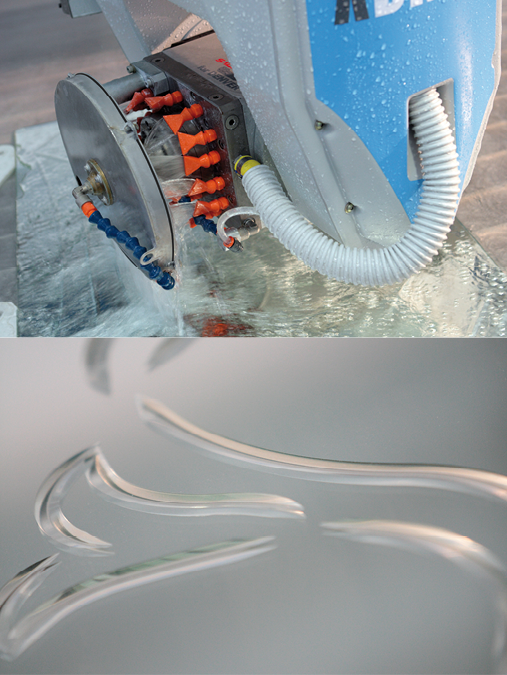

Muelas de ranurado
Herramientas destinadas a realizar ranuras en el vidrio. El perfil de la ranura determina la muela.
Opción / configuración

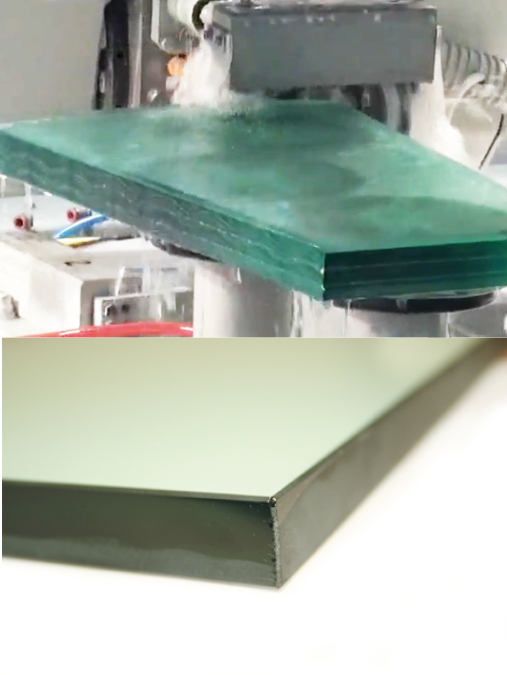

Corte con disco
Configuración para operaciones de corte con disco, en función del trabajo previsto.
Opción / configuración

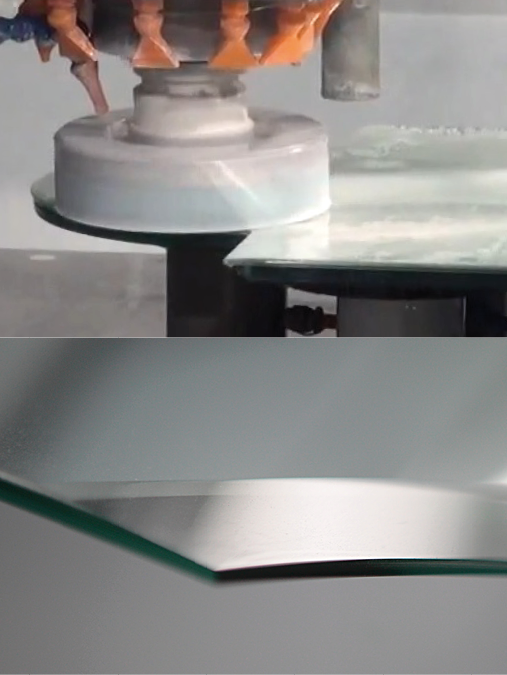

Biselado con cerio líquido
Equipamiento de biselado con dosificación de cerio líquido para el proceso de acabado.
Opción / configuración

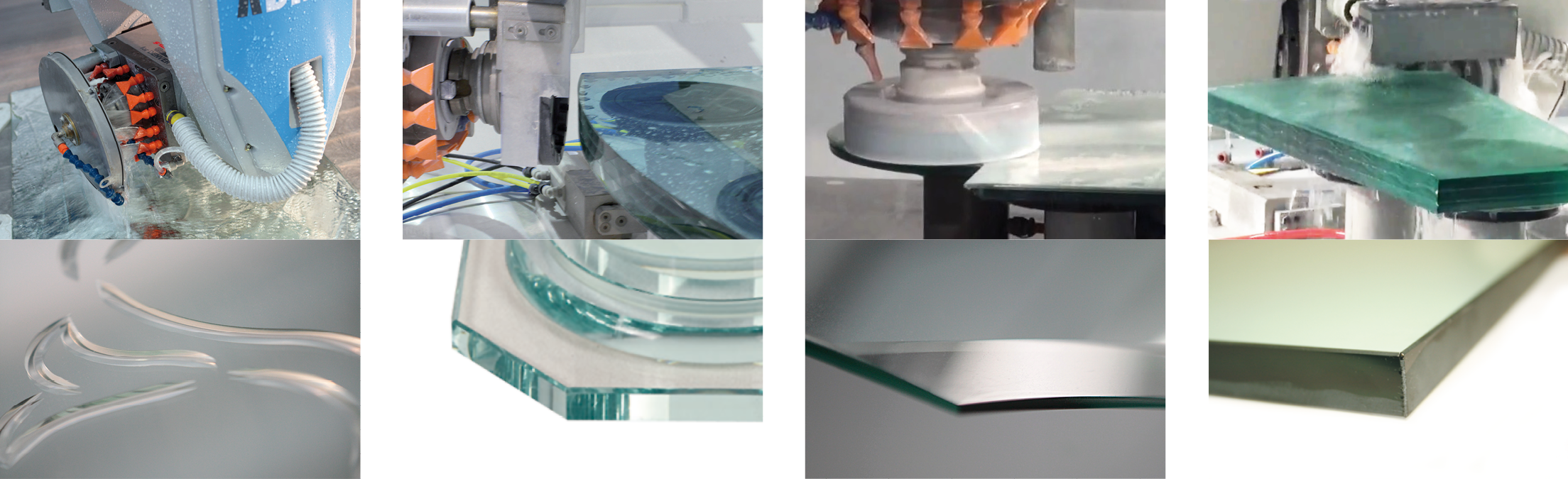

Accionamiento directo
Dispositivos para muelas de copa, discos y ranuradores que trabajan sin reenvío angular.
Dimensiones y montaje
Dimensiones del fabricante.
Cotas originales publicadas por DENVER. La implantación y el espacio de servicio se confirman para la configuración del equipo.
Antes de instalar
Cómo encaja en tu producción.
Piezas y herramientas
Preparar ejemplos de la pieza más grande, la más pequeña y la más exigente. Definir sus apoyos, herramientas y secuencia de trabajo.
Implantación
Reservar espacio para el equipo, la entrada y salida del vidrio, el operario y el mantenimiento. Utilizar el plano de la configuración ofertada.
Servicios y proceso
Concretar alimentación eléctrica, aire, refrigeración, tratamiento del agua y conexión de red a partir de los consumos indicados para este modelo.
Prueba y puesta en marcha
Acordar una prueba con vidrio representativo y criterios de acabado. Definir formación, mantenimiento y asistencia para el proyecto.
Dudas de aplicación
Preguntas frecuentes.
¿Qué aportan los ejes A y C?
El eje A inclina el cabezal y el C lo gira. Esa orientación amplía las posibilidades para biselado, ranurado y mecanizados con muelas de copa o discos. La descripción técnica indica A ±90° y C ±540°.
¿Qué aportan los ejes A y C?
El eje A inclina el cabezal y el C lo gira. Esa orientación amplía las posibilidades para biselado, ranurado y mecanizados con muelas de copa o discos. La descripción técnica indica A ±90° y C ±540°.
¿Qué es la versión Jumbo?
Una configuración para piezas grandes o producción pendular de piezas medianas y pequeñas. Sus recorridos y su implantación deben comprobarse por separado de los de DIGIT PRO 4200.
¿Qué es la versión Jumbo?
Una configuración para piezas grandes o producción pendular de piezas medianas y pequeñas. Sus recorridos y su implantación deben comprobarse por separado de los de DIGIT PRO 4200.
¿Cuál es la potencia del electrohusillo?
La página oficial muestra 17 kW y 12,5 HP como si fueran equivalentes, pero no lo son. La potencia de la configuración queda pendiente de confirmación técnica.
¿Cuál es la potencia del electrohusillo?
La página oficial muestra 17 kW y 12,5 HP como si fueran equivalentes, pero no lo son. La potencia de la configuración queda pendiente de confirmación técnica.
¿Qué datos hacen falta para elegir la configuración?
Dibujo o DXF de piezas representativas, formatos mínimo y máximo, espesores, tipo de vidrio, mecanizados, acabado y volumen por turno. Añade el espacio disponible y los equipos de entrada y salida.
¿Qué datos hacen falta para elegir la configuración?
Dibujo o DXF de piezas representativas, formatos mínimo y máximo, espesores, tipo de vidrio, mecanizados, acabado y volumen por turno. Añade el espacio disponible y los equipos de entrada y salida.
¿Las imágenes y los vídeos incluyen todas las opciones de serie?
Cada ficha diferencia tecnología, opciones y ejemplos de familia. Una demostración con robot, trabajo en línea o un accesorio no implica que ese conjunto forme parte del suministro básico.
¿Las imágenes y los vídeos incluyen todas las opciones de serie?
Cada ficha diferencia tecnología, opciones y ejemplos de familia. Una demostración con robot, trabajo en línea o un accesorio no implica que ese conjunto forme parte del suministro básico.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión. Para dimensionar la instalación, solicita el plano y la configuración de tu equipo.
Fuente y fecha de revisión
Información técnica e imágenes de DENVER. Revisión: 06/10/2026.
Página oficial de DIGIT PRO 4200 ↗DENVER
Otros equipos de esta aplicación.
CNC horizontales

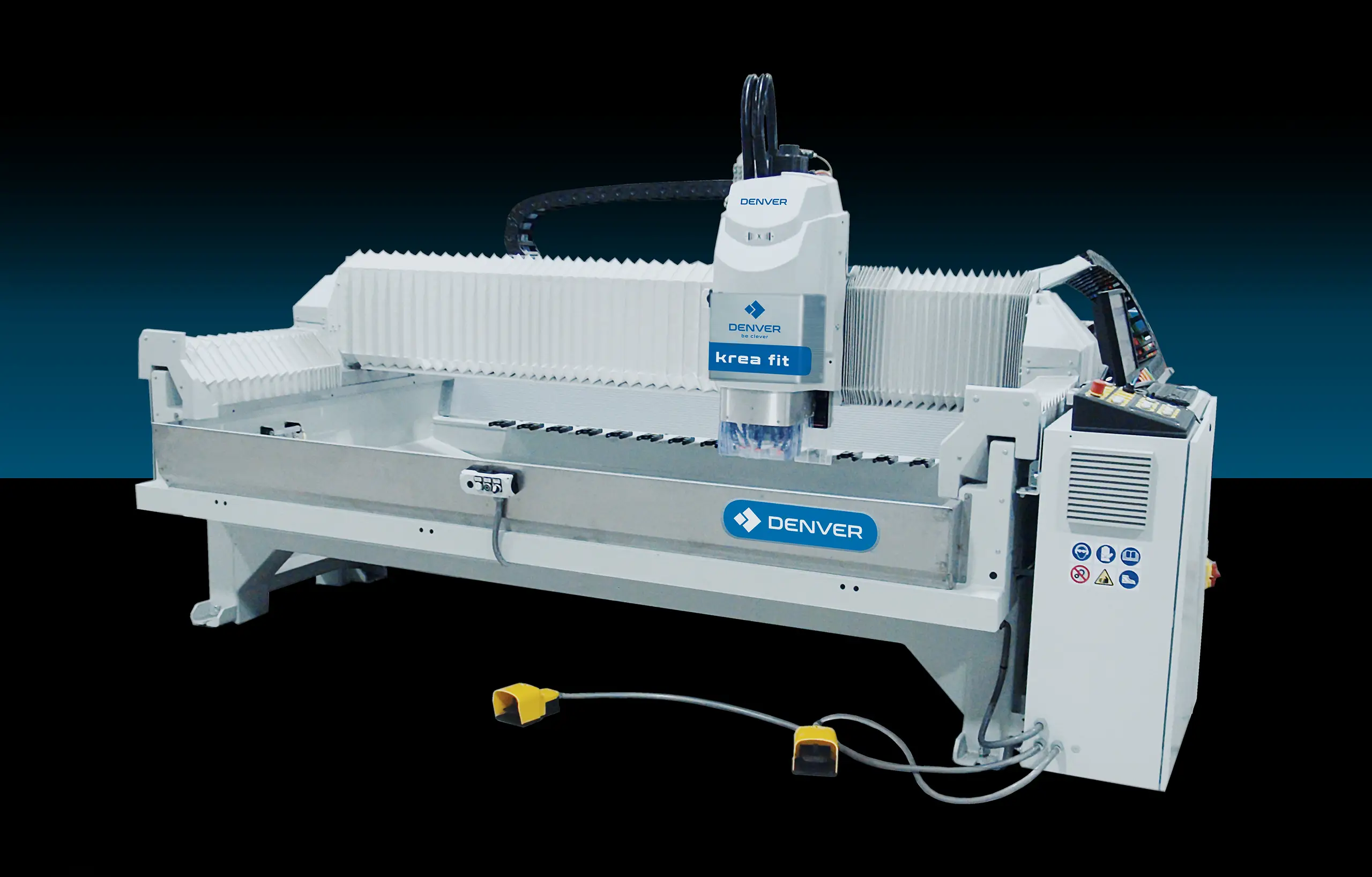

KREA FIT GLASS
