01

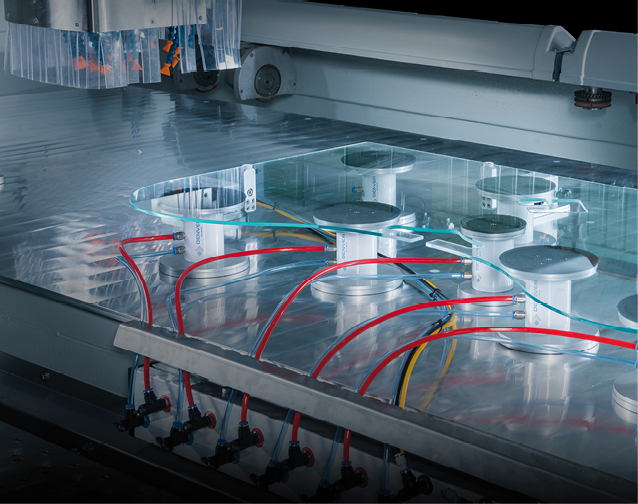

Mesa de aluminio autoajustable
La mesa incorpora un sistema patentado de autoajuste para mantener la planitud de la superficie de trabajo.
DENVER · CNC horizontales ↗
QUOTA PRO GLASS 3350
Centro horizontal para contorneado, mecanizado y pulido de piezas de vidrio.
- Ejes
- 3 · eje C opcional
- Recorridos X / Y / Z
- 3.350 / 1.650 / 520 mm
- Potencia S6
- 11 kW
En tu producción
Un CNC horizontal para combinar operaciones.
QUOTA PRO GLASS 3350 permite trabajar contornos, ranuras y acabados sobre una mesa de aluminio. El eje C opcional añade orientación para herramientas con reenvío angular.
Sus recorridos X/Y son 3.350 × 1.650 mm. La pieza útil se comprueba junto a la herramienta y la distribución de apoyos.
Comparar la gama DENVER ↗Conoce cómo trabaja
La tecnología, al detalle.
02

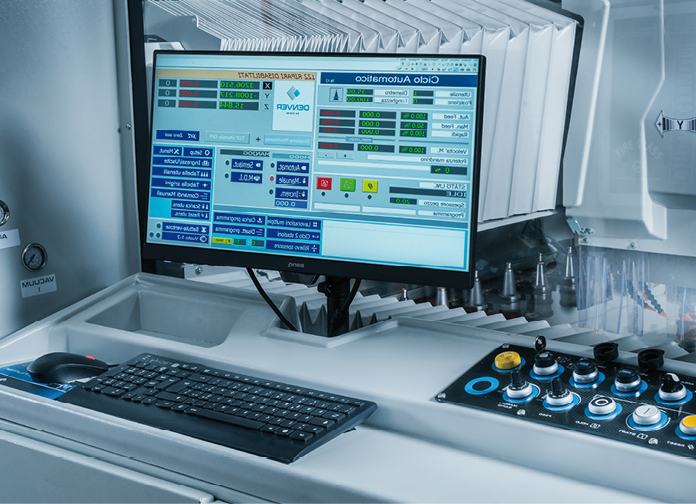

Control OSAI y CAD-CAM
CNC OSAI y CAD-CAM PROTECH, desarrollado sobre DDX. Permite preparar programas desde la máquina o desde un ordenador de oficina.
03

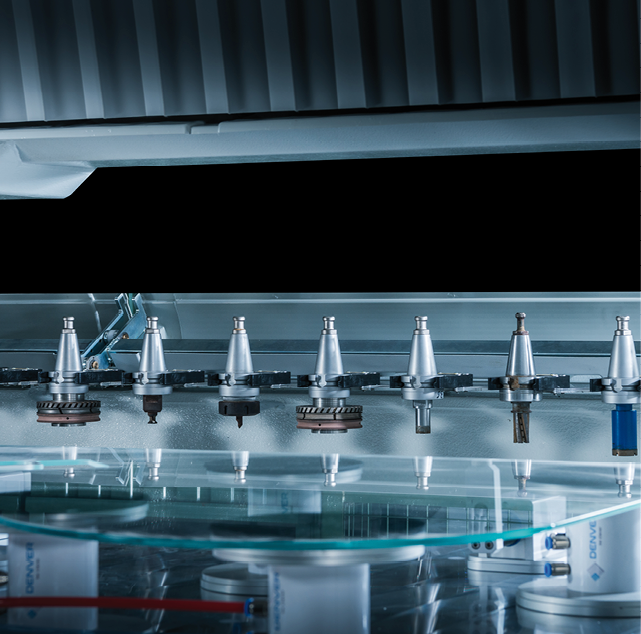

Almacén lineal accesible
11 posiciones ISO 40 de base y ampliación opcional de otras 11. El almacén lineal facilita el acceso a las herramientas.
04

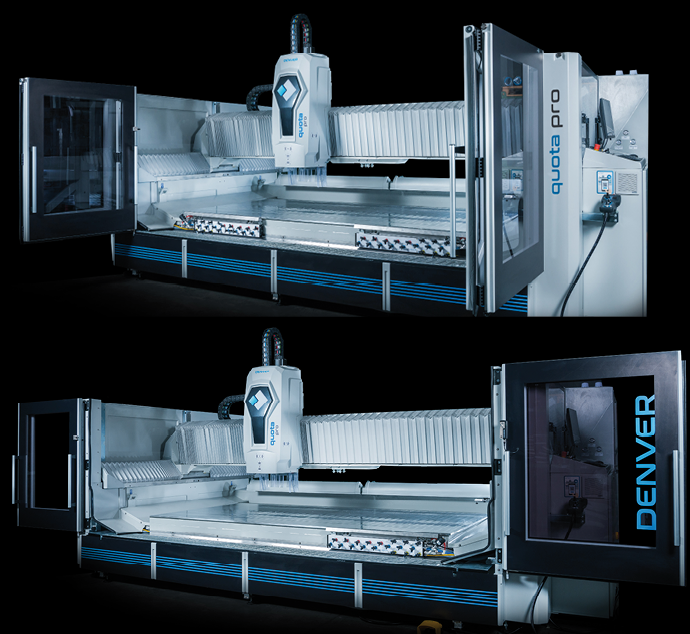

Acceso y ocupación en planta
La disposición del equipo combina acceso a la mesa y al almacén de herramientas. Para implantarlo se debe considerar también el espacio de carga y mantenimiento.
Qué puedes fabricar
Operaciones sobre el vidrio.
Las imágenes muestran aplicaciones del fabricante. El perfil, el acabado y la sujeción se definen con las herramientas de cada trabajo.

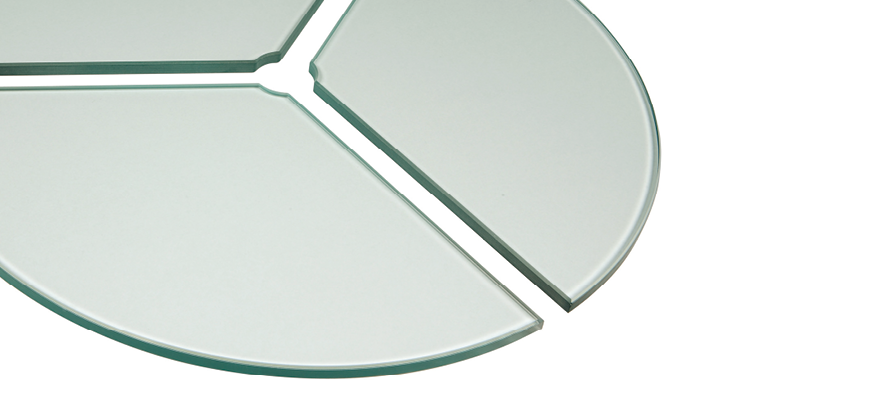

Fresado
Recorridos programados para mecanizar contornos y huecos con la herramienta seleccionada.

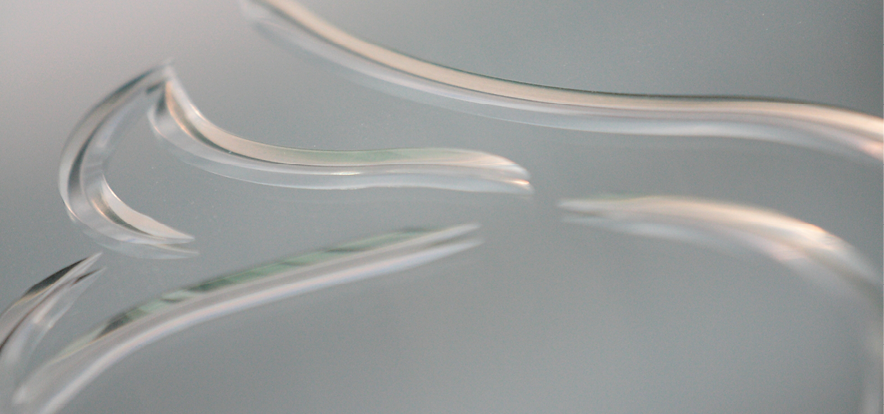

Ranurado
Surcos y detalles lineales según el perfil de la herramienta.

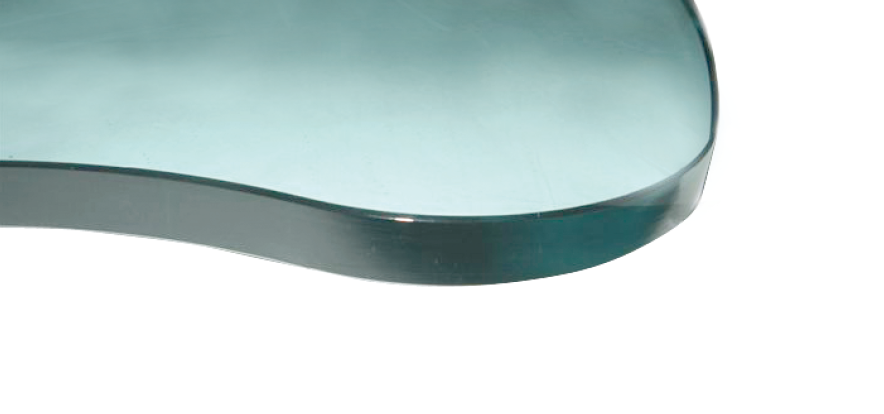

Pulido
Acabado con herramientas de pulido tras las operaciones de desbaste correspondientes.

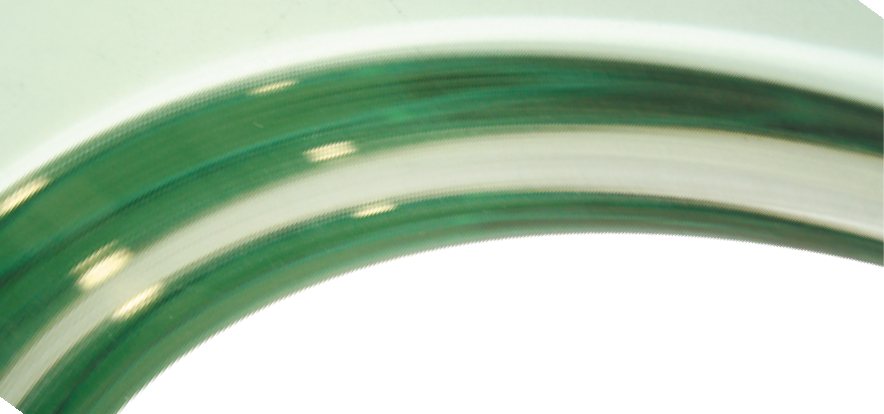

Canteado
Mecanizado del contorno del vidrio con la muela adecuada al perfil.
Del dibujo al mecanizado
Preparar el trabajo desde máquina u oficina.
PROTECH / DDX trabaja junto al control OSAI. La programación, los apoyos y el juego de herramientas se estudian como un conjunto.
Dibujo y operaciones
Preparar el programa de la pieza en el CAD-CAM.
Configuración física
Definir los apoyos y las herramientas que requiere cada mecanizado.
Programa en máquina
Ejecutar el trabajo con el CNC OSAI y los cambios automáticos previstos.
Demostraciones del equipo
El trabajo, en vídeo.

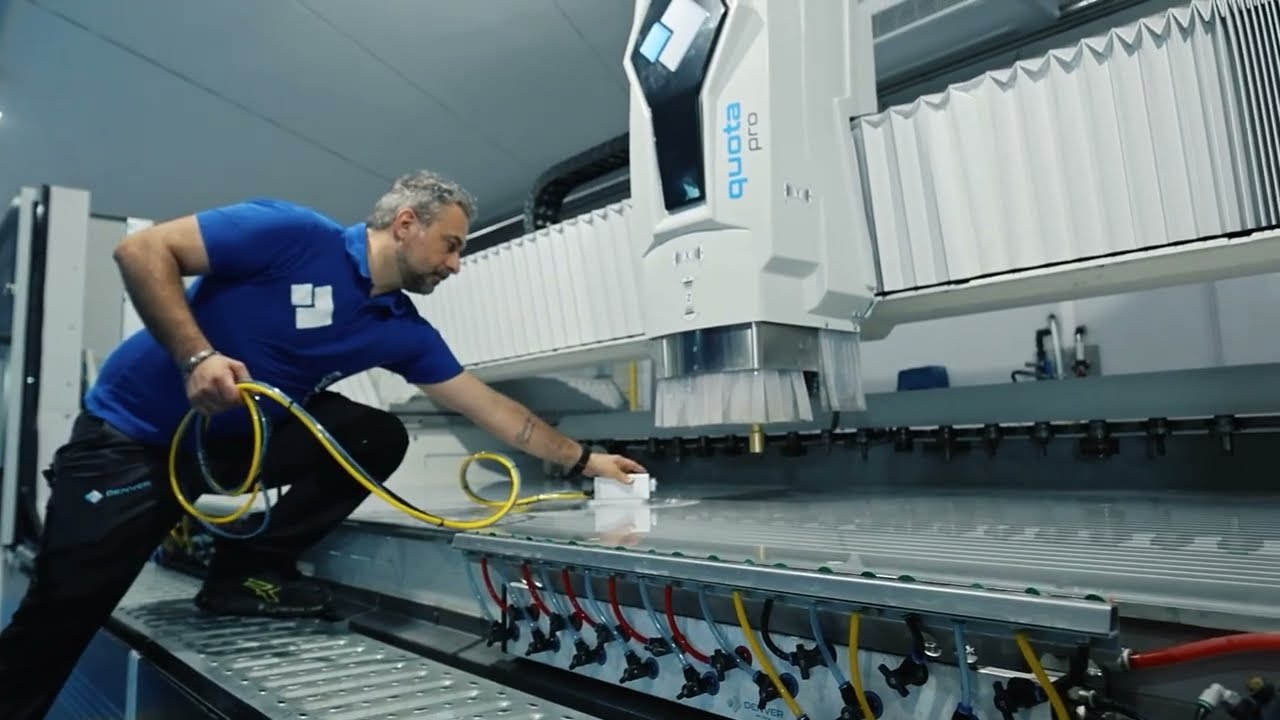

QUOTA PRO GLASS · Presentación
Vídeo público del canal oficial DENVER. Aplicación de la familia QUOTA GLASS. Los vídeos identificados como 3350 corresponden a esa versión; herramientas y automatización dependen de la configuración.

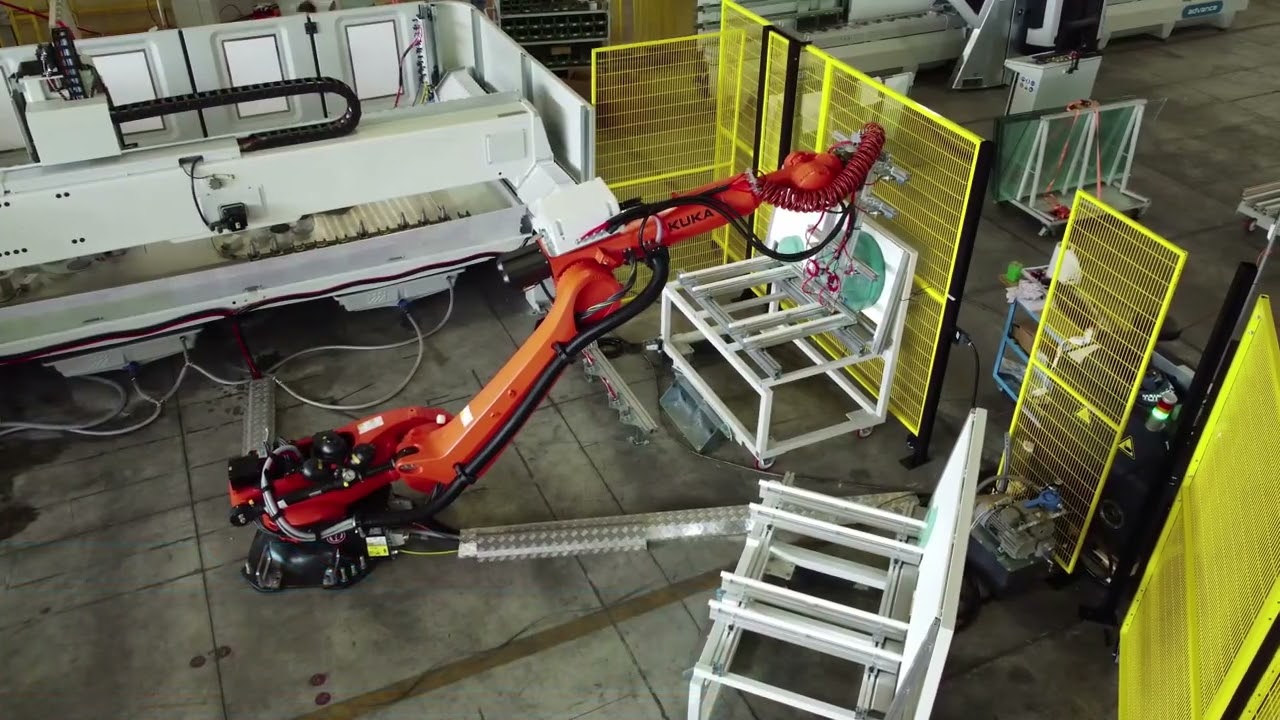

Ver en YouTube ↗QUOTA GLASS · Célula de trabajo con robot
Vídeo público del canal oficial DENVER. Aplicación de la familia QUOTA GLASS. Los vídeos identificados como 3350 corresponden a esa versión; herramientas y automatización dependen de la configuración.

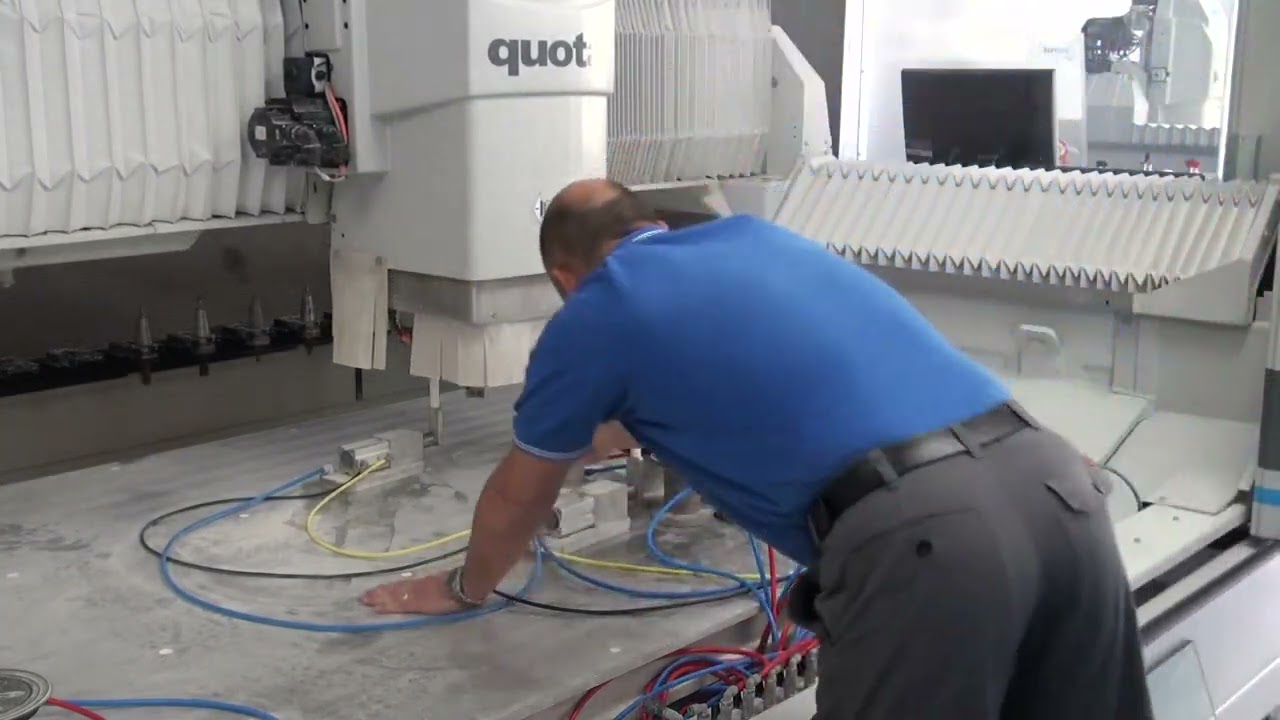

Ver en YouTube ↗QUOTA GLASS · Preparación de las ventosas
Vídeo público del canal oficial DENVER. Aplicación de la familia QUOTA GLASS. Los vídeos identificados como 3350 corresponden a esa versión; herramientas y automatización dependen de la configuración.
Ver en YouTube ↗DENVER · QUOTA PRO GLASS 3350
Datos técnicos.
- Ejes
- 3 · eje C opcional
- Recorridos X / Y / Z
- 3.350 / 1.650 / 520 mm
- Potencia S6
- 11 kW
- Velocidad del husillo
- 0–12.000 rpm
- Cambio automático
- 11 posiciones + 11 opcionales · ISO 40
- Peso
- 4.200 kg
Datos de la web actual de DENVER. El área útil de mecanizado depende del diámetro de herramienta, los amarres y la operación. La potencia publicada actualmente es 11 kW (S6).
Preparar tu equipo
Opciones y configuraciones.
Elige el equipamiento por la pieza y el proceso que necesitas. Las opciones se detallan en la oferta de la configuración.
Opción / configuración

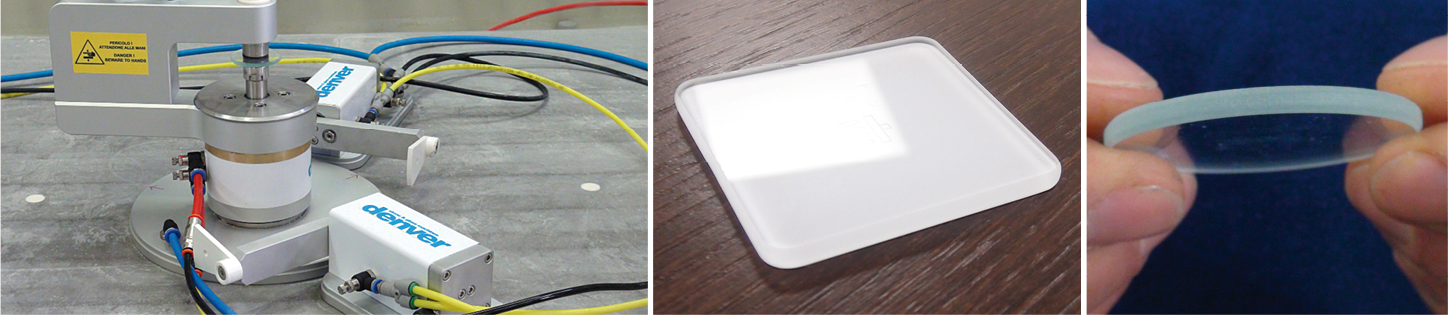

Ventosa giratoria
Permite cantear piezas pequeñas cuadradas, rectangulares o redondas. Se coloca sobre la mesa sin una fijación mecánica permanente.
Opción / configuración

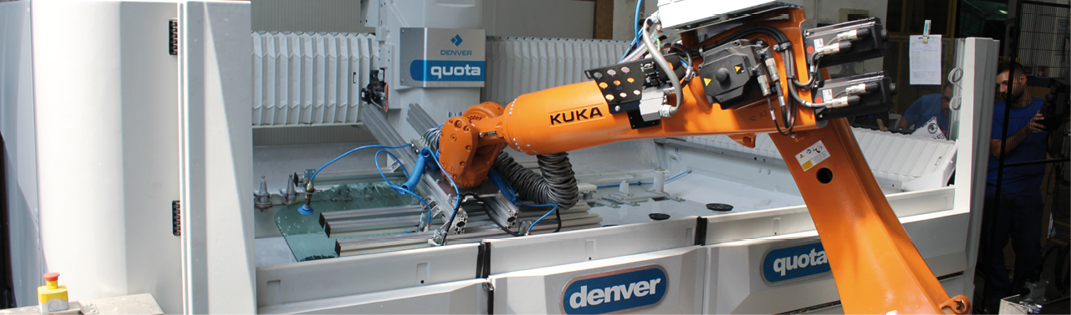

Célula con robot
Automatización para series de vidrio técnico, electrodomésticos y automoción. La célula y la manipulación se estudian para las piezas del proyecto.
Opción / configuración

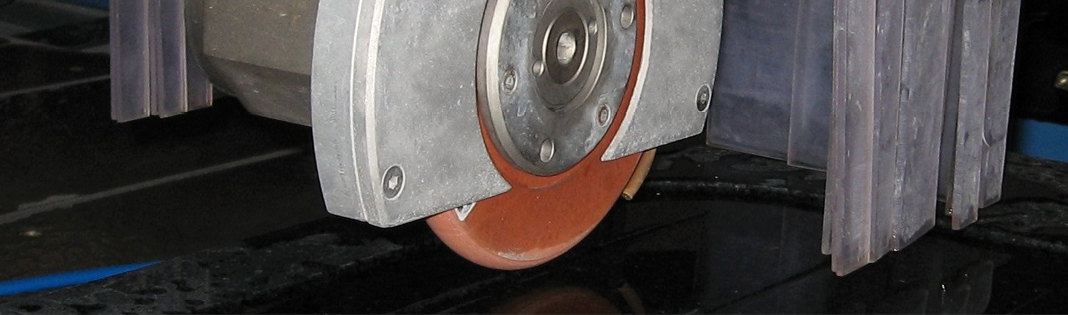

Cuarto eje C
Orienta muelas de ranurado, discos y brocas mediante un cabezal angular de 90°. Es una opción de QUOTA PRO.
Opción / configuración

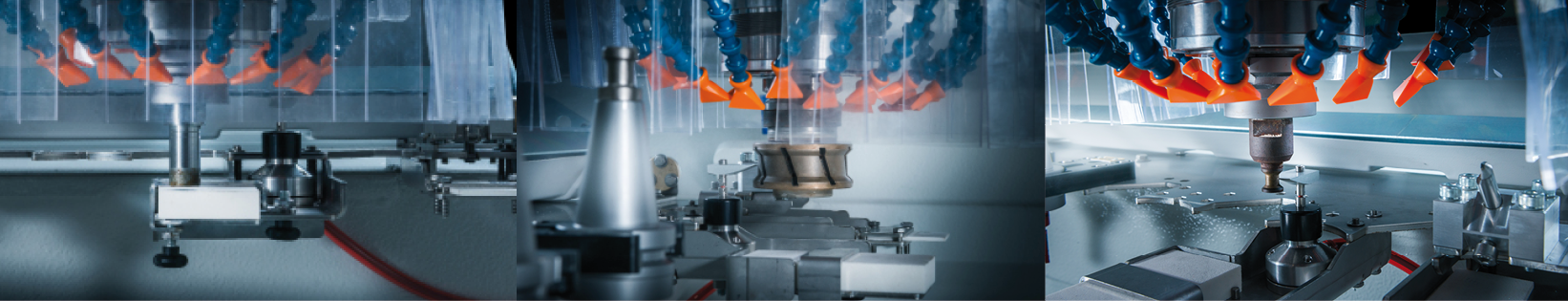

Reavivado y medición de herramientas
Reavivadores para muelas diamantadas, muelas de pulido y brocas de corona. El presetter mide longitud y diámetro para ajustar las herramientas.
Dimensiones y montaje
Dimensiones del fabricante.
Cotas originales publicadas por DENVER. La implantación y el espacio de servicio se confirman para la configuración del equipo.
Antes de instalar
Cómo encaja en tu producción.
Piezas y herramientas
Preparar ejemplos de la pieza más grande, la más pequeña y la más exigente. Definir sus apoyos, herramientas y secuencia de trabajo.
Implantación
Reservar espacio para el equipo, la entrada y salida del vidrio, el operario y el mantenimiento. Utilizar el plano de la configuración ofertada.
Servicios y proceso
Concretar alimentación eléctrica, aire, refrigeración, tratamiento del agua y conexión de red a partir de los consumos indicados para este modelo.
Prueba y puesta en marcha
Acordar una prueba con vidrio representativo y criterios de acabado. Definir formación, mantenimiento y asistencia para el proyecto.
Dudas de aplicación
Preguntas frecuentes.
¿Qué diferencia hay frente a QUOTA PRO GLASS 4200?
El 3350 publica recorridos X/Y de 3.350 × 1.650 mm y 11 posiciones ampliables en otras 11. El 4200 publica 4.200 × 2.450 mm y 28 posiciones. Ambos muestran 11 kW S6 y hasta 12.000 rpm.
¿Qué diferencia hay frente a QUOTA PRO GLASS 4200?
El 3350 publica recorridos X/Y de 3.350 × 1.650 mm y 11 posiciones ampliables en otras 11. El 4200 publica 4.200 × 2.450 mm y 28 posiciones. Ambos muestran 11 kW S6 y hasta 12.000 rpm.
¿El cuarto eje está incluido?
El eje C figura como opcional. Se utiliza con muelas de ranurado, discos y brocas en cabezales angulares de 90°; debe figurar expresamente en la configuración.
¿El cuarto eje está incluido?
El eje C figura como opcional. Se utiliza con muelas de ranurado, discos y brocas en cabezales angulares de 90°; debe figurar expresamente en la configuración.
¿Sirve para piezas pequeñas aunque la mesa sea grande?
Puede equiparse con una ventosa giratoria para piezas pequeñas de distintas formas. La geometría y el proceso determinan el sistema de sujeción.
¿Sirve para piezas pequeñas aunque la mesa sea grande?
Puede equiparse con una ventosa giratoria para piezas pequeñas de distintas formas. La geometría y el proceso determinan el sistema de sujeción.
¿Qué datos hacen falta para elegir la configuración?
Dibujo o DXF de piezas representativas, formatos mínimo y máximo, espesores, tipo de vidrio, mecanizados, acabado y volumen por turno. Añade el espacio disponible y los equipos de entrada y salida.
¿Qué datos hacen falta para elegir la configuración?
Dibujo o DXF de piezas representativas, formatos mínimo y máximo, espesores, tipo de vidrio, mecanizados, acabado y volumen por turno. Añade el espacio disponible y los equipos de entrada y salida.
¿Las imágenes y los vídeos incluyen todas las opciones de serie?
Cada ficha diferencia tecnología, opciones y ejemplos de familia. Una demostración con robot, trabajo en línea o un accesorio no implica que ese conjunto forme parte del suministro básico.
¿Las imágenes y los vídeos incluyen todas las opciones de serie?
Cada ficha diferencia tecnología, opciones y ejemplos de familia. Una demostración con robot, trabajo en línea o un accesorio no implica que ese conjunto forme parte del suministro básico.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión. Para dimensionar la instalación, solicita el plano y la configuración de tu equipo.
Fuente y fecha de revisión
Información técnica e imágenes de DENVER. Revisión: 06/10/2026.
