ITBA2500 · Transportador angular

Transportador para girar 90° hojas individuales o unidades de vidrio aislante dentro de la línea.

Consultar este equipo ↗Ver documentación ↓

ITBA2500 · Transportador angular · Instalación y configuración — ITBA2500 · Transportador angular1 / 3

Formato mínimo de vidrio: L380 mm × H180 mm
Formato máximo de vidrio: L3500 mm × H2500 mm (+500 mm bajo pedido)
Capacidad de carga de vidrio: 250 kg

En tu trabajo

Girar el recorrido del vidrio dentro de la nave.

Giro de 90° de hojas individuales y unidades de vidrio aislante.
Conexión entre máquinas cuando el recorrido de producción necesita cambiar de dirección.

Puede situarse en la entrada, la salida o entre etapas. La distribución debe contemplar el formato del vidrio y el espacio necesario para el giro.

Conoce cómo trabaja

La tecnología, al detalle.

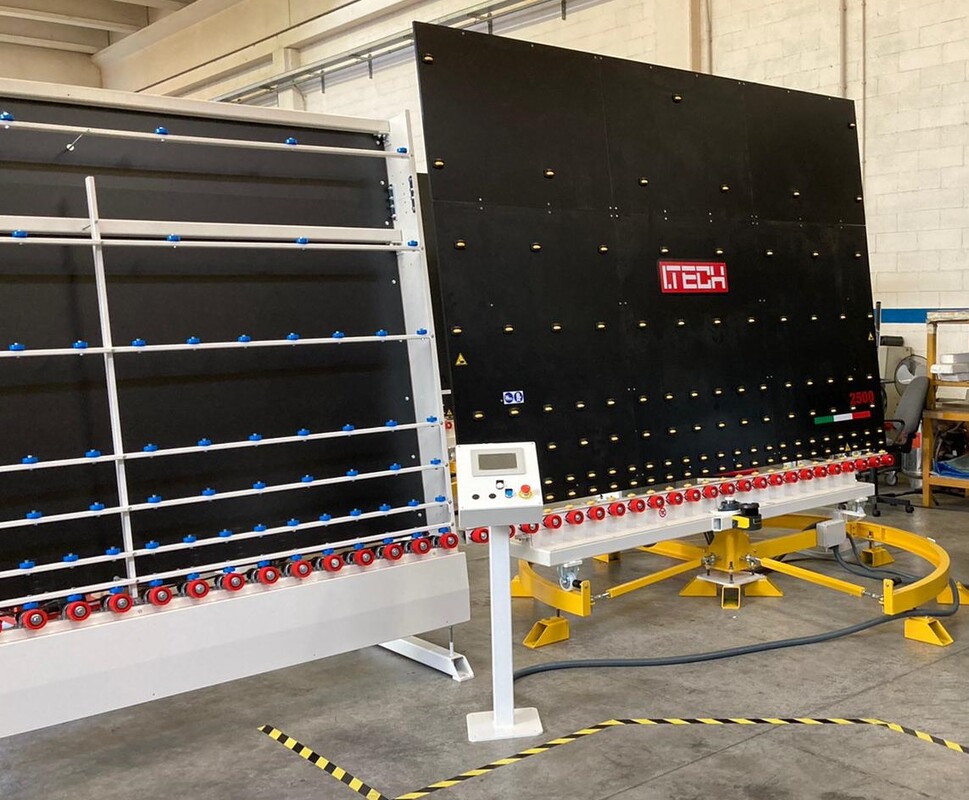

Giro y transferencia

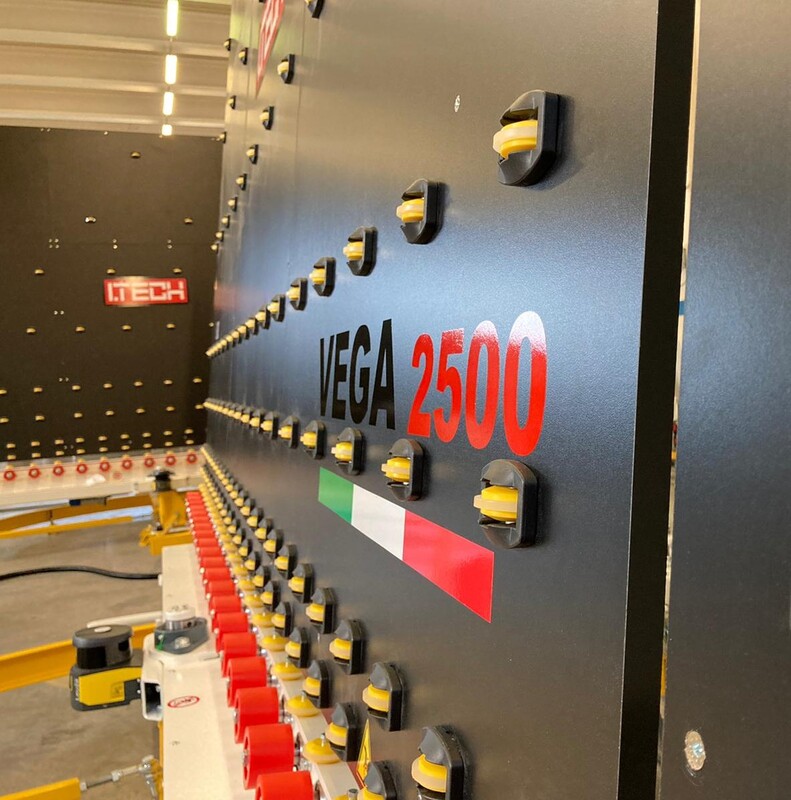

El movimiento motorizado orienta el vidrio 90°. Los rodillos de poliuretano permiten enlazar el transporte con el tramo siguiente.

Control desde una columna independiente

El PLC y la pantalla permiten iniciar ciclos, gestionar movimientos manuales y consultar el estado de la máquina.

Enlace entre procesos

La configuración puede conectar aristado, lavado, prensado o sellado. Los transportadores y la altura de transferencia se ajustan al proyecto.

Protección del área de movimiento

Detección de presencia y protecciones mecánicas. Su disposición se define con el área de giro y los accesos de la instalación.

Demostraciones del equipo

El trabajo, en vídeo.

Transportador angular ITECH

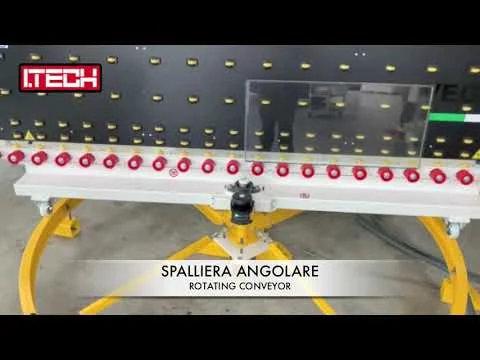

Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.

Ver en YouTube ↗

ITECH · ITBA2500 · Transportador angular

Datos técnicos.

Formato mínimo de vidrio: L380 mm × H180 mm
Formato máximo de vidrio: L3500 mm × H2500 mm (+500 mm bajo pedido)
Capacidad de carga de vidrio: 250 kg
Velocidad de transporte: hasta 40 m/min
Ángulo de giro: 90°
Dimensiones generales: L3500 mm × 3000 mm × H3200 mm
Estructura: acero pintado
Supervisión: PLC mediante panel del operario
Sistema de transporte: rodillos de poliuretano
Motores: N° 1
Sensores: N° 2
Potencia publicada: 3 kW
Tensión: 400 V – 50 Hz, 3 fases + tierra + neutro
Peso: 1000 kg
Altura de transporte del vidrio: 650 mm (± 50 mm) (variable bajo pedido)

Formato, equipamiento y suministros se concretan para la configuración y la instalación solicitadas.

Preparar tu equipo

Equipamiento y configuración.

Dimensiones de la ficha web · mm
Altura / versión	A	B	C	D	E	F
H2000	3500	2970	2600	600	2980	1615
H2500	3500	2970	3100	600	2980	1615

Dimensiones y montaje

Planos del fabricante.

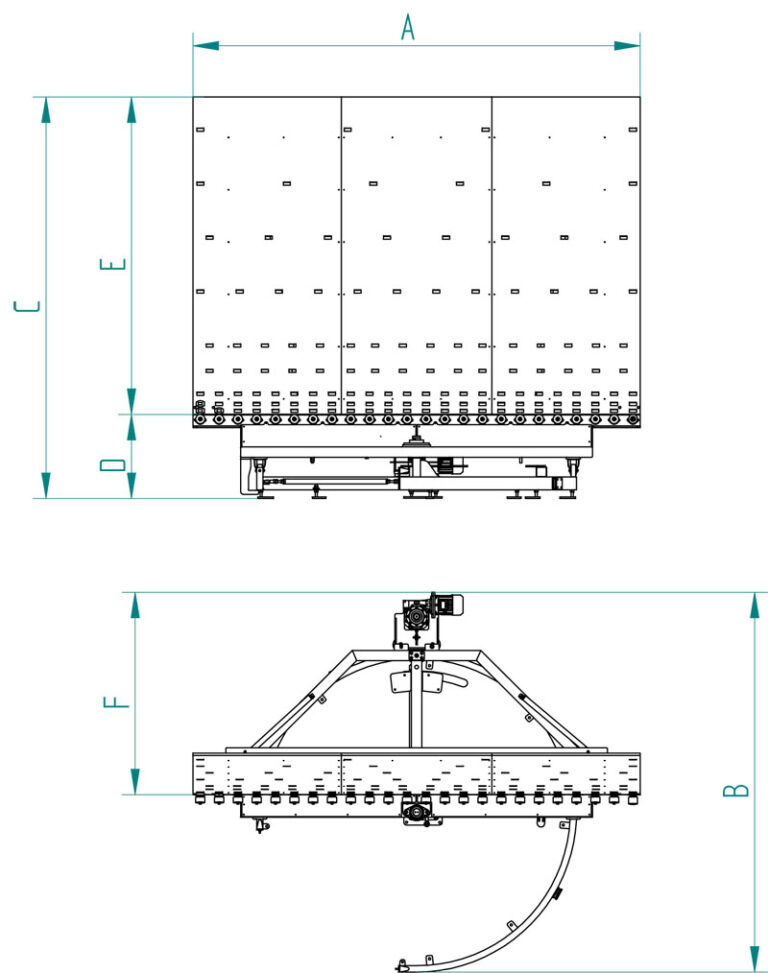

ITBA2500 · Transportador angular · Plano de dimensiones

Las letras de los planos corresponden a la tabla dimensional publicada. Imágenes originales ampliables; las cifras se ofrecen también como texto.

Toda la información en esta ficha

Guárdala para tu proyecto.

Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.

Documentación de ITECH

Catálogos y fichas.

PDF · 19 páginas

Catálogo general ITECH en español

Página 15 del PDF · Catálogo completo en español.

Abrir documento ↗Guardar PDF ↓

Web oficial · ITECH
