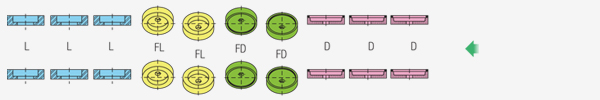

3D-2FD-2FL-3L
10 por lado · 20 en total muelas
3D + 2FD + 2FL + 3L
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 160 mm
Ver perfil de trabajo
SCHIATTI · Bilaterales
BFP 20
Bilateral para canto plano, configurable con distintos anchos de trabajo.
- Composiciones
- 2
- Espesor del vidrio
- 3–20 mm
- Aplicación
- Bilaterales
Elegir dentro de la serie
Compara sus configuraciones.

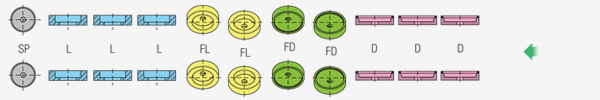

3D-2FD-2FL-3L-SP
10 por lado · 20 en total muelas
3D + 2FD + 2FL + 3L
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 160 mm
Ver perfil de trabajo
Cómo leer los esquemas de muelas
Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO. En las bilaterales se indica la composición por lado; SP es el dispositivo de despunte y no se suma como muela.
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FD
- Muela diamantada para la arista
- FL
- Muela de pulido de la arista
- SP
- Dispositivo de despunte
Conoce la máquina
Cómo trabaja la gama BFP 20.
Canto plano con aristas
Composición de diamante, aristas y pulido para trabajar el canto plano. El número de estaciones depende de la familia.
Dos cantos a la vez
Las bilaterales trabajan dos lados opuestos del vidrio. Las tablas distinguen la composición por lado y las variantes con dispositivo de despunte SP.
Transporte y escuadrado
Doble accionamiento con correas de poliuretano, regulación para el espesor y sistema de escuadrado y alineación para equilibrar la eliminación de material.
Ajuste del proceso
Regulación independiente del diamante y automática de las muelas de pulido. El PLC ajusta espesor, velocidad y dispositivos, permite introducir y visualizar los parámetros de trabajo y diagnosticar averías.
Una máquina o una línea
Las líneas pueden combinar dos máquinas y una o varias mesas de transferencia para trabajar los cuatro lados.
Refrigeración en circuito cerrado
El agua de refrigeración circula en un circuito cerrado durante el mecanizado.
Aplicaciones habituales
Espejos, estantes para mobiliario, vidrio laminado y escaleras.
Seguridad e instalación eléctrica
Protecciones y dispositivos de seguridad para el operario. SCHIATTI indica que la instalación eléctrica cumple la normativa CE aplicable.
Descripción oficial de SCHIATTI: Consultar fuente ↗ · Descripción revisada: 06/10/2026.
SCHIATTI · BFP 20
Datos técnicos.
| Dato | 3D-2FD-2FL-3L | 3D-2FD-2FL-3L-SP |
|---|---|---|
| Muelas | 10 por lado · 20 en total | 10 por lado · 20 en total |
| Composición por lado | 3D + 2FD + 2FL + 3L | 3D + 2FD + 2FL + 3L |
| Dispositivo de despunte SP | Sin SP en esta composición | Incluido en esta composición |
| Espesor del vidrio | 3–20 mm | 3–20 mm |
| Dimensión mínima | 160 mm | 160 mm |
| Dimensión máxima | 1.300 / 1.600 / 2.000 / 2.500 / 3.000 / 3.600 / 4.000 / 4.500 mm | 1.300 / 1.600 / 2.000 / 2.500 / 3.000 / 3.600 / 4.000 / 4.500 mm |
| Carga máxima | 480 kg | 480 kg |
| Altura de trabajo | 950 mm | 950 mm |
| Potencia instalada | 36 kW | 36,8 kW |
| Capacidad de los depósitos | 990 l | 990 l |
| Consumo de aire | 66 Nl/min | 72 Nl/min |
| Velocidad de avance | 0,9–4,5* m/min | 0,9–4,5* m/min |
| Peso total | 4.950 kg | 5.000 kg |
| Plano del fabricante |
Condiciones y versiones de los datos.
- Avance: la web publica 0,9–4,5 m/min; el catálogo general 09/2021 indica 0,5–5 m/min y una opción de 10 m/min. La velocidad depende de la configuración contratada.
Adaptar la configuración
Accesorios opcionales.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Demostraciones del equipo
El trabajo, en vídeo.

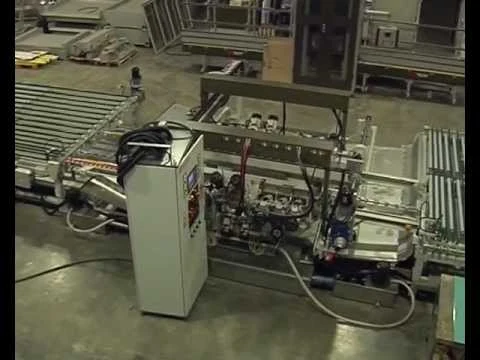

BFP 20 · Serie bilateral
Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.
Ver en YouTube ↗Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 09/2016 · 6 páginas de PDF · 1,8 MB
BFP MINI / BFP12 / BFP20
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
Tablas y esquemas originales del catálogo
Edición 09/2016. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
