2D-1L-2FL
5 por lado · 10 en total muelas
2D + L + 2FL
- Espesor del vidrio
- 2–8 mm
- Dimensión mínima
- 100 mm
Ver perfil de trabajo
SCHIATTI · Bilaterales
BFP MINI
Bilateral para canto plano con aristas en vidrio fino.
- Composiciones
- 2
- Espesor del vidrio
- 2–8 mm
- Aplicación
- Bilaterales
Elegir dentro de la serie
Compara sus configuraciones.
2D-1L-2FL-SP
5 por lado · 10 en total muelas
2D + L + 2FL
- Espesor del vidrio
- 2–8 mm
- Dimensión mínima
- 140 mm
Ver perfil de trabajo

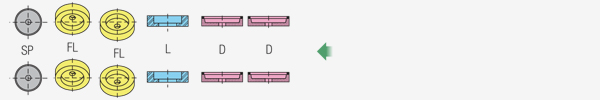

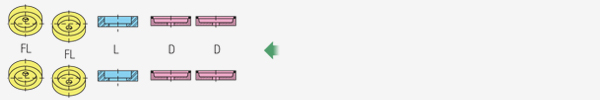

Cómo leer los esquemas de muelas
Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO. En las bilaterales se indica la composición por lado; SP es el dispositivo de despunte y no se suma como muela.
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FL
- Muela de pulido de la arista
- SP
- Dispositivo de despunte
Conoce la máquina
Cómo trabaja la gama BFP MINI.
Canto plano con aristas
Composición de diamante, aristas y pulido para trabajar el canto plano. El número de estaciones depende de la familia.
Dos cantos a la vez
Las bilaterales trabajan dos lados opuestos del vidrio. Las tablas distinguen la composición por lado y las variantes con dispositivo de despunte SP.
Transporte y escuadrado
Doble accionamiento con correas de poliuretano, regulación para el espesor y sistema de escuadrado y alineación para equilibrar la eliminación de material.
Ajuste del proceso
Regulación independiente del diamante y automática de las muelas de pulido. El PLC ajusta espesor, velocidad y dispositivos, permite introducir y visualizar los parámetros de trabajo y diagnosticar averías.
Una máquina o una línea
Las líneas pueden combinar dos máquinas y una o varias mesas de transferencia para trabajar los cuatro lados.
Refrigeración en circuito cerrado
El agua de refrigeración circula en un circuito cerrado durante el mecanizado.
Aplicaciones habituales
Espejos, estantes para mobiliario, baldosas de vidrio, vidrio laminado y tableros de mesa.
Seguridad e instalación eléctrica
Protecciones y dispositivos de seguridad para el operario. SCHIATTI indica que la instalación eléctrica cumple la normativa CE aplicable.
Descripción oficial de SCHIATTI: Consultar fuente ↗ · Descripción revisada: 06/10/2026.
SCHIATTI · BFP MINI
Datos técnicos.
| Dato | 2D-1L-2FL | 2D-1L-2FL-SP |
|---|---|---|
| Muelas | 5 por lado · 10 en total | 5 por lado · 10 en total |
| Composición por lado | 2D + L + 2FL | 2D + L + 2FL |
| Dispositivo de despunte SP | Sin SP en esta composición | Incluido en esta composición |
| Espesor del vidrio | 2–8 mm | 2–8 mm |
| Dimensión mínima | 100 mm | 140 mm |
| Dimensión máxima | 1.200 / 1.600 mm | 1.200 / 1.600 mm |
| Carga máxima | 70 kg | 70 kg |
| Altura de trabajo | 900 mm | 900 mm |
| Potencia instalada | 16,7 kW | 17,5 kW |
| Capacidad de los depósitos | 320/400 l | 320/400 l |
| Consumo de aire | 60 Nl/min | 86 Nl/min |
| Velocidad de avance | 1–6 m/min | 1–6 m/min |
| Peso total | 2.650 kg | 2.850 kg |
| Plano del fabricante |
Adaptar la configuración
Accesorios opcionales.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 09/2016 · 6 páginas de PDF · 1,8 MB
BFP MINI / BFP12 / BFP20
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.

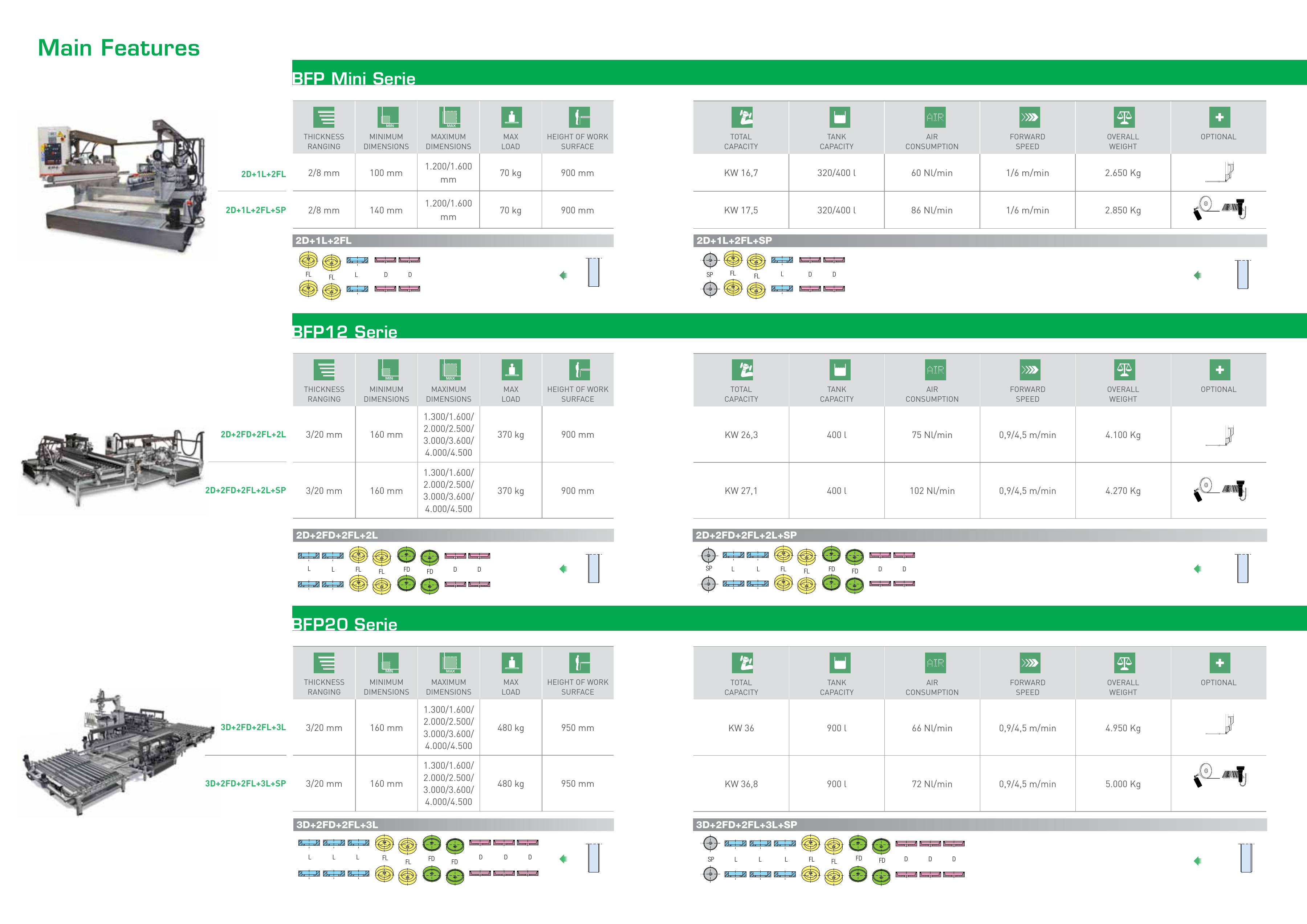

Tablas y esquemas originales del catálogo
Edición 09/2016. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
