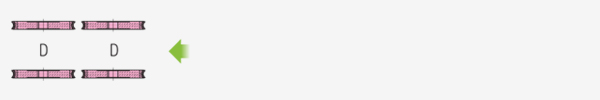

2D
2 por lado · 4 en total muelas
2D
- Espesor del vidrio
- 2–8 mm
- Dimensión mínima
- 80 mm
Ver perfil de trabajo
SCHIATTI · Bilaterales
BFT MINI
Línea bilateral con muelas periféricas para cantear vidrio fino con canto redondo.
- Composiciones
- 6
- Espesor del vidrio
- 2–8 mm
- Aplicación
- Bilaterales
Elegir dentro de la serie
Compara sus configuraciones.

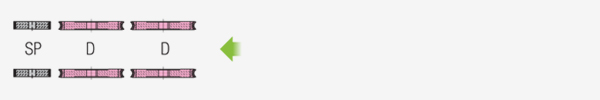

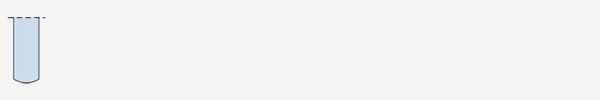

2D-SP
2 por lado · 4 en total muelas
2D
- Espesor del vidrio
- 2–8 mm
- Dimensión mínima
- 140 mm
Ver perfil de trabajo

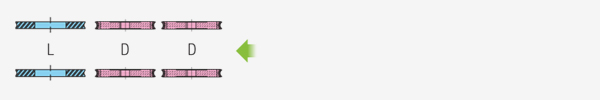

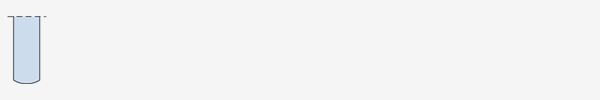

2D-1L
3 por lado · 6 en total muelas
2D + L
- Espesor del vidrio
- 2–8 mm
- Dimensión mínima
- 80 mm
Ver perfil de trabajo

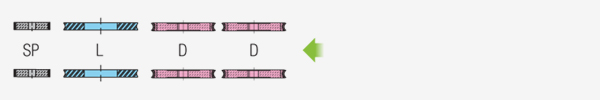

2D-1L-SP
3 por lado · 6 en total muelas
2D + L
- Espesor del vidrio
- 2–8 mm
- Dimensión mínima
- 140 mm
Ver perfil de trabajo

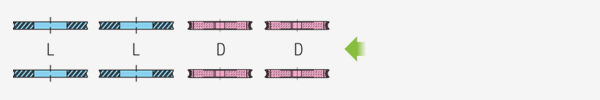

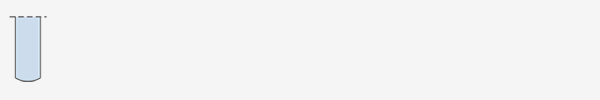

2D+2L
4 por lado · 8 en total muelas
2D + 2L
- Espesor del vidrio
- 2–8 mm
- Dimensión mínima
- 80 mm
Ver perfil de trabajo

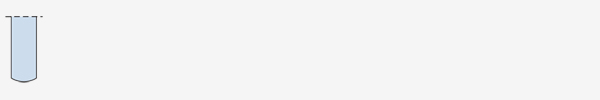

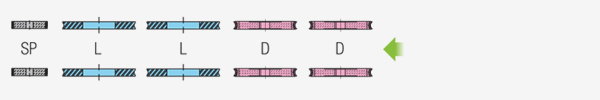

2D-2L-SP
4 por lado · 8 en total muelas
2D + 2L
- Espesor del vidrio
- 2–8 mm
- Dimensión mínima
- 140 mm
Ver perfil de trabajo
Cómo leer los esquemas de muelas
Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO. En las bilaterales se indica la composición por lado; SP es el dispositivo de despunte y no se suma como muela.
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- SP
- Dispositivo de despunte
Conoce la máquina
Cómo trabaja la gama BFT MINI.
Canto redondo
Las configuraciones de la gama permiten obtener canto redondo pulido o acabado industrial. El resultado depende de las herramientas indicadas en cada composición.
Dos cantos a la vez
Las bilaterales trabajan dos lados opuestos del vidrio. Las tablas distinguen la composición por lado y las variantes con dispositivo de despunte SP.
Transporte y escuadrado
Doble accionamiento con correas de poliuretano, regulación para el espesor y sistema de escuadrado y alineación para equilibrar la eliminación de material.
Ajuste del proceso
Regulación independiente del diamante y automática de las muelas de pulido. El PLC ajusta espesor, velocidad y dispositivos, permite introducir y visualizar los parámetros de trabajo y diagnosticar averías.
Una máquina o una línea
Las líneas pueden combinar dos máquinas y una o varias mesas de transferencia para trabajar los cuatro lados.
Acceso al mantenimiento
Los conjuntos de diamante y pulido giran hacia el exterior para facilitar el mantenimiento y el cambio de herramientas.
Refrigeración en circuito cerrado
El agua de refrigeración circula en un circuito cerrado durante el mecanizado.
Aplicaciones habituales
Vidrio para automoción y paneles fotovoltaicos, electrodomésticos y aplicaciones de baño.
Seguridad e instalación eléctrica
Protecciones y dispositivos de seguridad para el operario. SCHIATTI indica que la instalación eléctrica cumple la normativa CE aplicable.
Descripción oficial de SCHIATTI: Consultar fuente ↗ · Descripción revisada: 06/10/2026.
SCHIATTI · BFT MINI
Datos técnicos.
| Dato | 2D | 2D-SP | 2D-1L | 2D-1L-SP | 2D+2L | 2D-2L-SP |
|---|---|---|---|---|---|---|
| Muelas | 2 por lado · 4 en total | 2 por lado · 4 en total | 3 por lado · 6 en total | 3 por lado · 6 en total | 4 por lado · 8 en total | 4 por lado · 8 en total |
| Composición por lado | 2D | 2D | 2D + L | 2D + L | 2D + 2L | 2D + 2L |
| Dispositivo de despunte SP | Sin SP en esta composición | Incluido en esta composición | Sin SP en esta composición | Incluido en esta composición | Sin SP en esta composición | Incluido en esta composición |
| Espesor del vidrio | 2–8 mm | 2–8 mm | 2–8 mm | 2–8 mm | 2–8 mm | 2–8 mm |
| Dimensión mínima | 80 mm | 140 mm | 80 mm | 140 mm | 80 mm | 140 mm |
| Dimensión máxima | 1.200 / 1.600 mm | 1.200 / 1.600 mm | 1.200 / 1.600 mm | 1.200 / 1.600 mm | 1.200 / 1.600 mm | 1.200 / 1.600 mm |
| Carga máxima | 70 kg | 70 kg | 70 kg | 70 kg | 70 kg | 70 kg |
| Altura de trabajo | 900 mm | 900 mm | 900 mm | 900 mm | 900 mm | 900 mm |
| Potencia instalada | 11,8 kW | 12,6 kW | 14,6 kW | 15,2 kW | 16,7 kW | 17,5 kW |
| Capacidad de los depósitos | 320/400 l | 320/400 l | 320/400 l | 320/400 l | 320/400 l | 320/400 l |
| Consumo de aire | 85 Nl/min | 113 Nl/min | 101 Nl/min | 144 Nl/min | 117 Nl/min | 160 Nl/min |
| Velocidad de avance | 1–10 m/min | 1–10 m/min | 1–10 m/min | 1–10 m/min | 1–10 m/min | 1–10 m/min |
| Peso total | 1.990 kg | 2.190 kg | 2.135 kg | 2.362 kg | 2.634 kg | 2.834 kg |
| Plano del fabricante |
Adaptar la configuración
Accesorios opcionales.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Demostraciones del equipo
El trabajo, en vídeo.

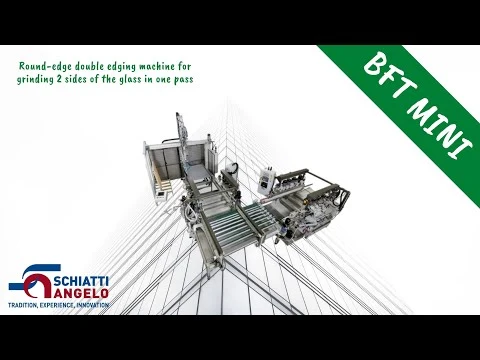

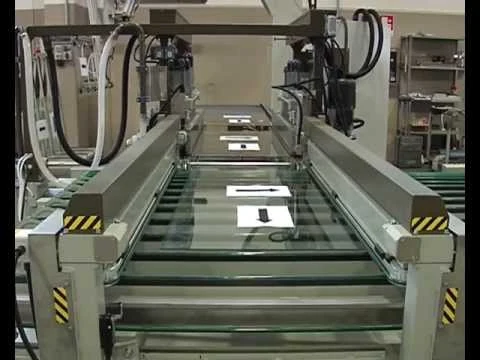

BFT MINI · Serie bilateral
Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.
Ver en YouTube ↗BFT MINI + CVB · Línea integrada
Demostración del fabricante. La instalación y sus opciones pueden variar respecto a tu configuración.
Ver en YouTube ↗Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 08/2022 · 7 páginas de PDF · 4,2 MB
BFT MINI / BFT12
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.

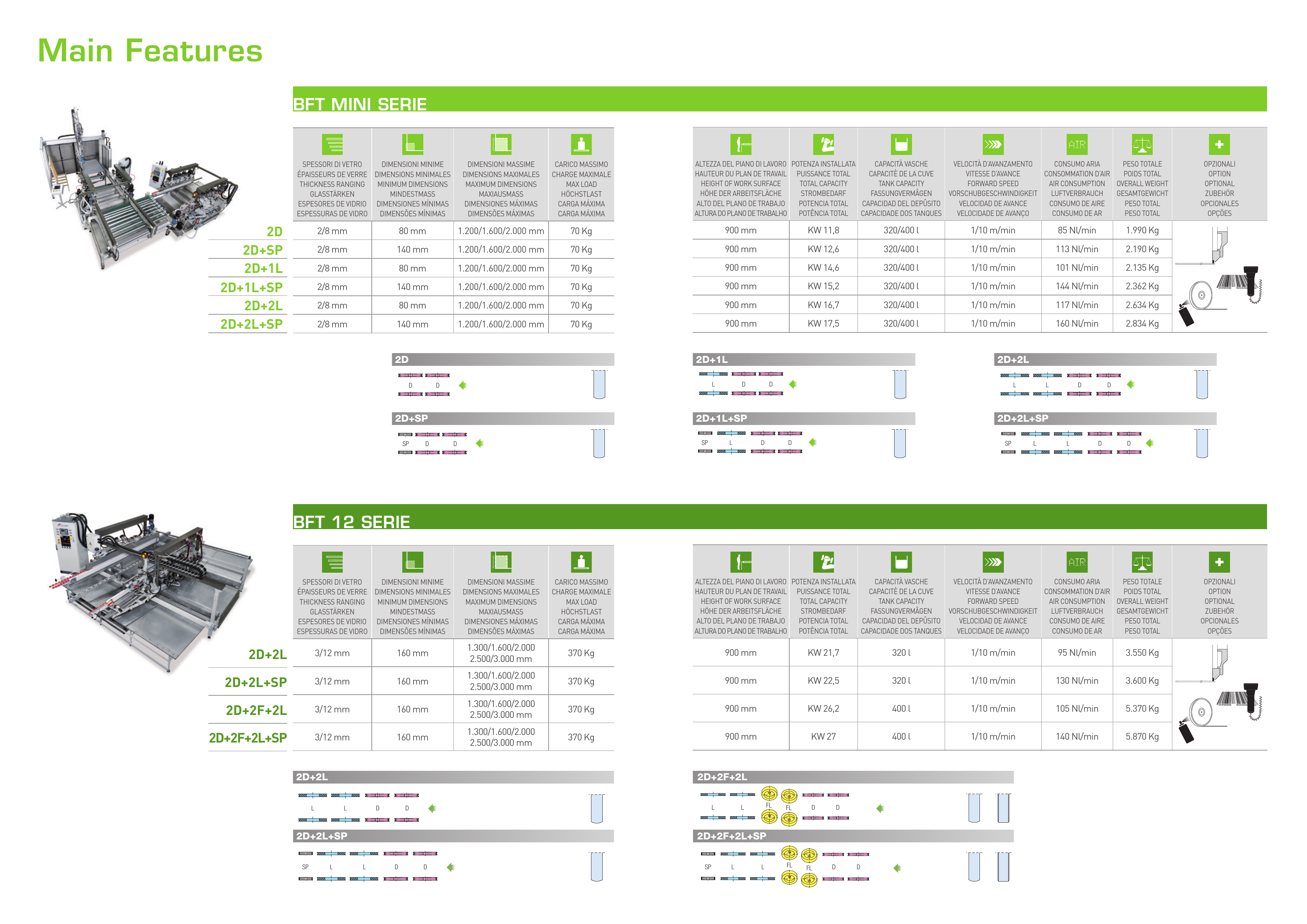

Tablas y esquemas originales del catálogo
Edición 08/2022. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
