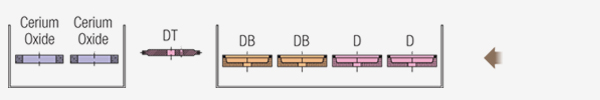

BS7-20
7 estaciones
2D + 2DB + DT + 2CO
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 80 × 80 mm
Ver perfil de trabajo
SCHIATTI · Biseladoras
BS
Biseladora rectilínea con pulido por óxido de cerio.
- Modelos
- 2
- Espesor del vidrio
- 3–20 mm
- Aplicación
- Biseladoras
Elegir dentro de la serie
Compara sus modelos.

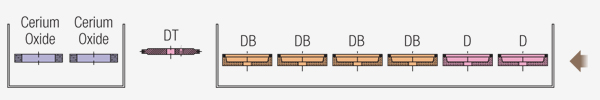

BS9-25
9 estaciones
2D + 4DB + DT + 2CO
- Espesor del vidrio
- 3–25 mm
- Dimensión mínima
- 80 × 80 mm
Ver perfil de trabajo
Cómo leer los esquemas de muelas
Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.
- D
- Muela diamantada para el canto
- DB
- Muela de baquelita
- CO
- Fieltro de pulido con óxido de cerio
- DT
- Muela diamantada para perfilar el borde
Conoce la máquina
Cómo trabaja la gama BS.
Bisel y borde
Biseladoras rectilíneas BS7-20 y BS9-25, con composiciones de siete y nueve estaciones. El esquema muestra también la muela de perfilado del borde.
Ángulo regulable

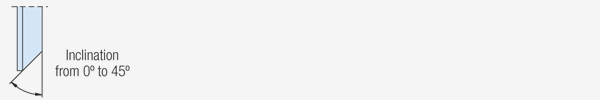

Realiza biseles de 3° a 45° con pulido al óxido de cerio. El PLC con pantalla táctil ajusta espesor, avance y ángulo, muestra los parámetros y permite diagnosticar averías. El ancho máximo de bisel es 45 mm.
Control del acabado
Ajuste independiente del diamante, regulación automática del pulido y amperímetros para observar la carga de los motores.
Lubricación y refrigeración
Lubricación automática y circuito cerrado de agua, con protecciones del puesto de trabajo.
Transporte del vidrio
Zapatas de goma con seis rodamientos, unidas a una cadena que recorre guías de acero endurecido.
Aplicaciones habituales
Espejos, mobiliario y trabajos de interiorismo.
Seguridad e instalación eléctrica
Protecciones y dispositivos de seguridad para el operario. SCHIATTI indica que la instalación eléctrica cumple la normativa CE aplicable.
Descripción oficial de SCHIATTI: Consultar fuente ↗ · Descripción revisada: 06/10/2026.
SCHIATTI · BS
Datos técnicos.
| Dato | BS7-20 | BS9-25 |
|---|---|---|
| Muelas | 7 | 9 |
| Espesor del vidrio | 3–20 mm | 3–25 mm |
| Dimensión mínima | 80 × 80 mm | 80 × 80 mm |
| Carga máxima | 800 kg | 800 kg |
| Altura de trabajo | 960 mm | 960 mm |
| Potencia instalada | 11,2 kW | 14,2 kW |
| Capacidad de los depósitos | 477 l | 477 l |
| Consumo de aire | 250 Nl/min | 250 Nl/min |
| Velocidad de avance | 0,6–3 m/min | 0,6–3 m/min |
| Peso total | 4.660 kg | 5.142 kg |
| Ángulo variable | 3°- 45° | 3°- 45° |
| Plano del fabricante |
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 06/2007 · REV03 · 5 páginas de PDF · 0,8 MB
BS
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.

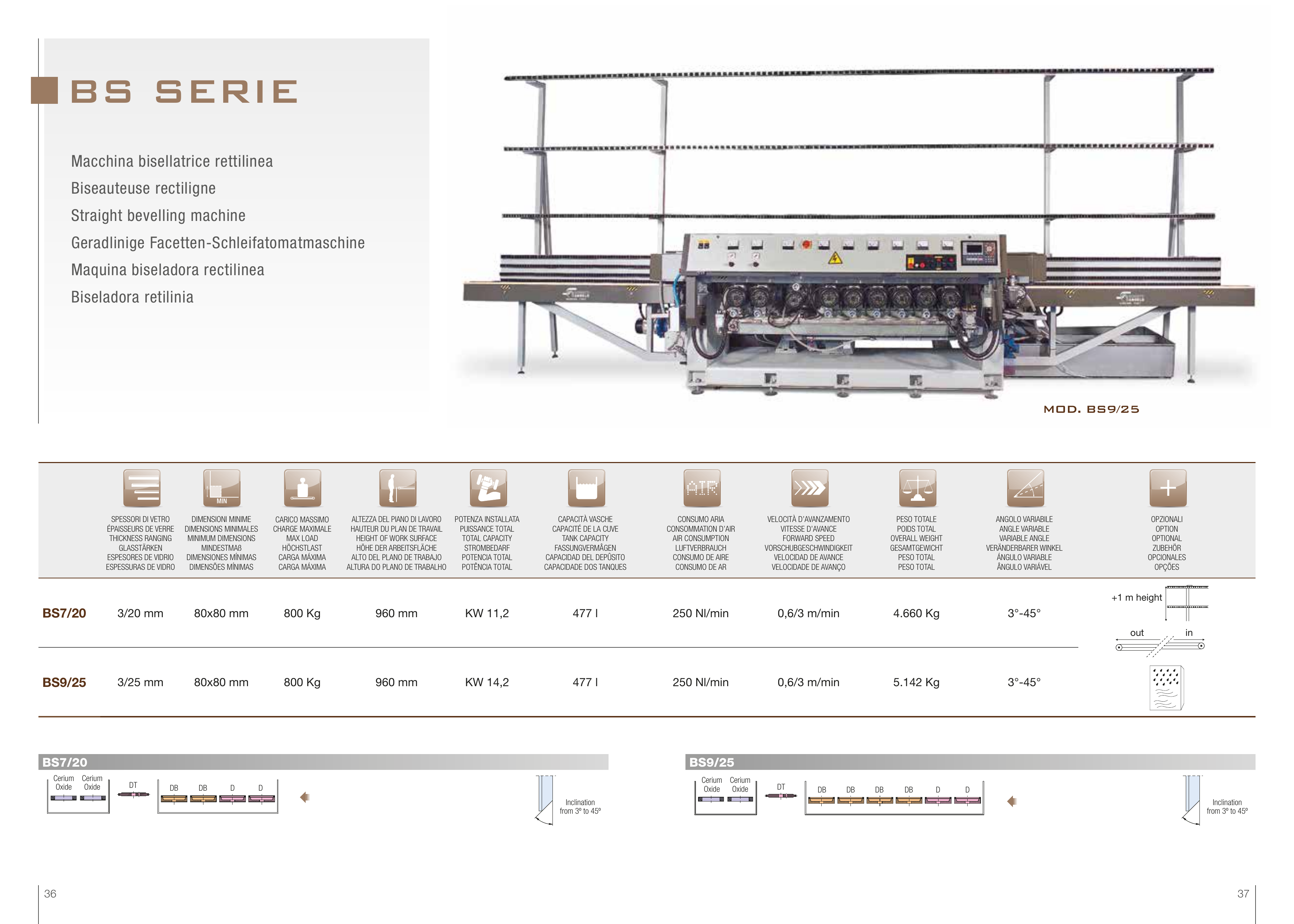

Tablas y esquemas originales del catálogo
Edición 09/2021 · REV7. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
