SCHIATTI · Taladrado
FPD
Taladros de cabezales opuestos para perforar vidrio, con versiones automáticas y semiautomáticas.
- Modelos
- 2
- Espesor del vidrio
- 2–28 mm
- Aplicación
- Taladrado
Elegir dentro de la serie
Compara sus modelos.
Conoce la máquina
Cómo trabaja la gama FPD.
Ampliar imagen ↗Dos cabezales enfrentados
Taladra desde ambas caras con avance hidrocontrolado y sujeción automática de la hoja durante el trabajo. El ajuste fino de las brocas es automático en FPD60XY.
FPD60 y FPD60XY

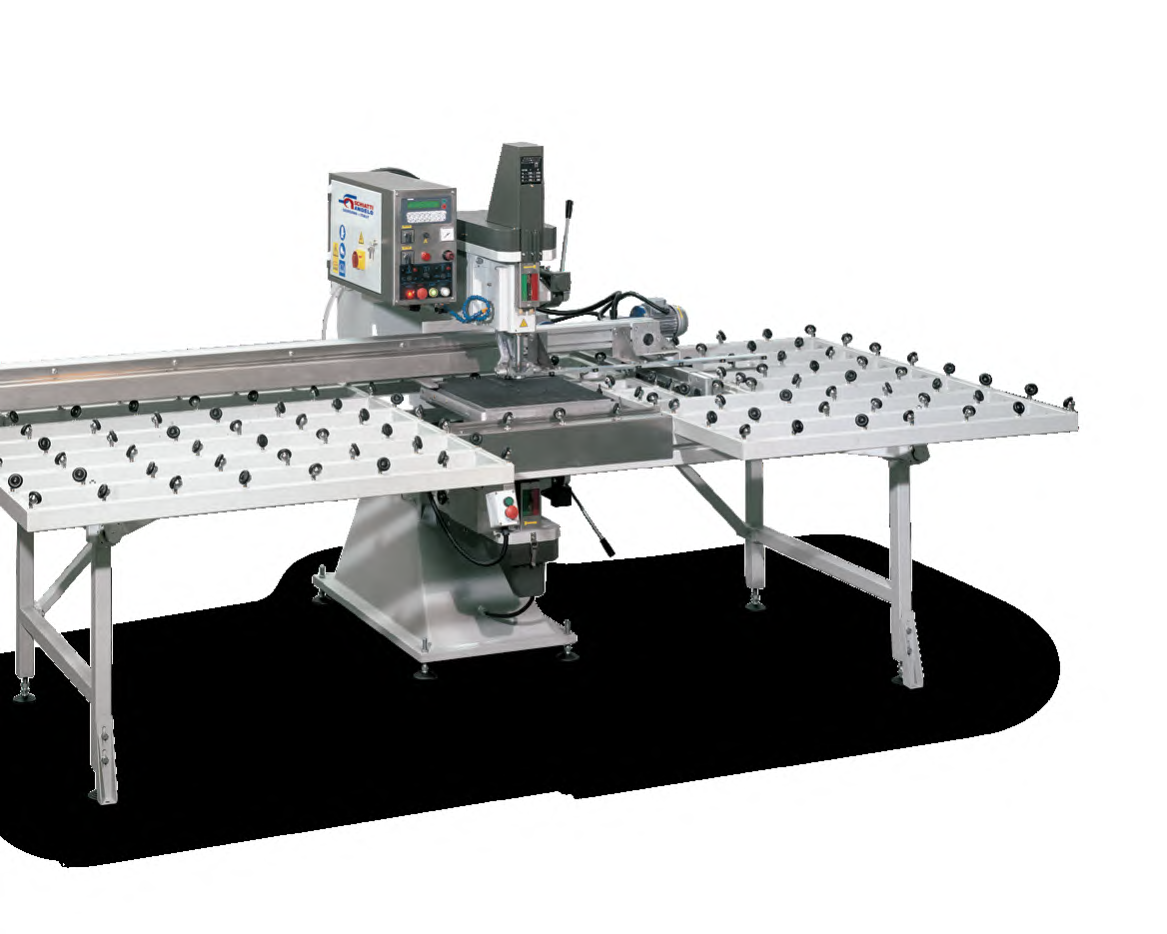

FPD60 se ofrece en versión automática o semiautomática. FPD60XY incorpora posicionamiento de los ejes para programar la secuencia de agujeros.
Ciclo de taladrado
Expulsa automáticamente los núcleos de vidrio a un recipiente y abre o cierra el agua de los cabezales durante el ciclo. Las velocidades y profundidades de brazo se detallan por modelo.
Apoyo del vidrio
Mesa neumática elevable para mover el vidrio antes de taladrar y mando adicional de marcha/parada en un soporte telescópico regulable. FPD60 dispone de una mesa con ruedas para posicionar hojas grandes.
Modos y velocidad de trabajo
El funcionamiento puede ser automático, semiautomático o manual según la versión. La velocidad de los husillos se regula mediante poleas y correas trapezoidales o variador, según configuración.
Refrigeración en circuito cerrado
El sistema de agua trabaja en circuito cerrado para refrigerar las herramientas.
Aplicaciones habituales
Espejos, estantes, vidrio laminado, tableros de mesa y electrodomésticos.
Seguridad e instalación eléctrica
Protecciones y dispositivos de seguridad para el operario. SCHIATTI indica que la instalación eléctrica cumple la normativa CE aplicable.
Descripción oficial de SCHIATTI: Consultar fuente ↗ · Descripción revisada: 06/10/2026.
SCHIATTI · FPD
Datos técnicos.
| Dato | FPD60 | FPD60 XY |
|---|---|---|
| Espesor del vidrio | 2–28 mm | 2–28 mm |
| Altura de trabajo | 1.050 mm | 1.030 mm |
| Potencia instalada | 2,6 kW | 4,4 kW |
| Consumo de aire | 55 Nl/min | 50 Nl/min |
| Peso total | 470 kg | 1372 kg |
| Diámetro de taladrado | 3–100 mm automático; 3–200 mm manual, cabezal superior. Hasta 200 mm con ambos cabezales bajo configuración. | 3–100 mm automático; 3–200 mm manual, cabezal superior. Hasta 200 mm con ambos cabezales bajo configuración. |
| Velocidad de husillos | 450/2450 rpm | 200/4500 rpm |
| Profundidad del brazo | 1.100 / 1.300 / 1.600 mm | 700 (otras medidas bajo pedido) mm |
| Plano del fabricante |
Condiciones y versiones de los datos.
- La profundidad de 700 mm del FPD60XY admite otras medidas bajo pedido.
- Diámetro: 3–100 mm en automático y 3–200 mm en manual con el cabezal superior. La configuración de hasta 200 mm con ambos cabezales debe especificarse al solicitar el equipo.
Adaptar la configuración
Accesorios opcionales.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 05/2022 · 24 páginas de PDF · 3,5 MB
FPD / FPM
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.

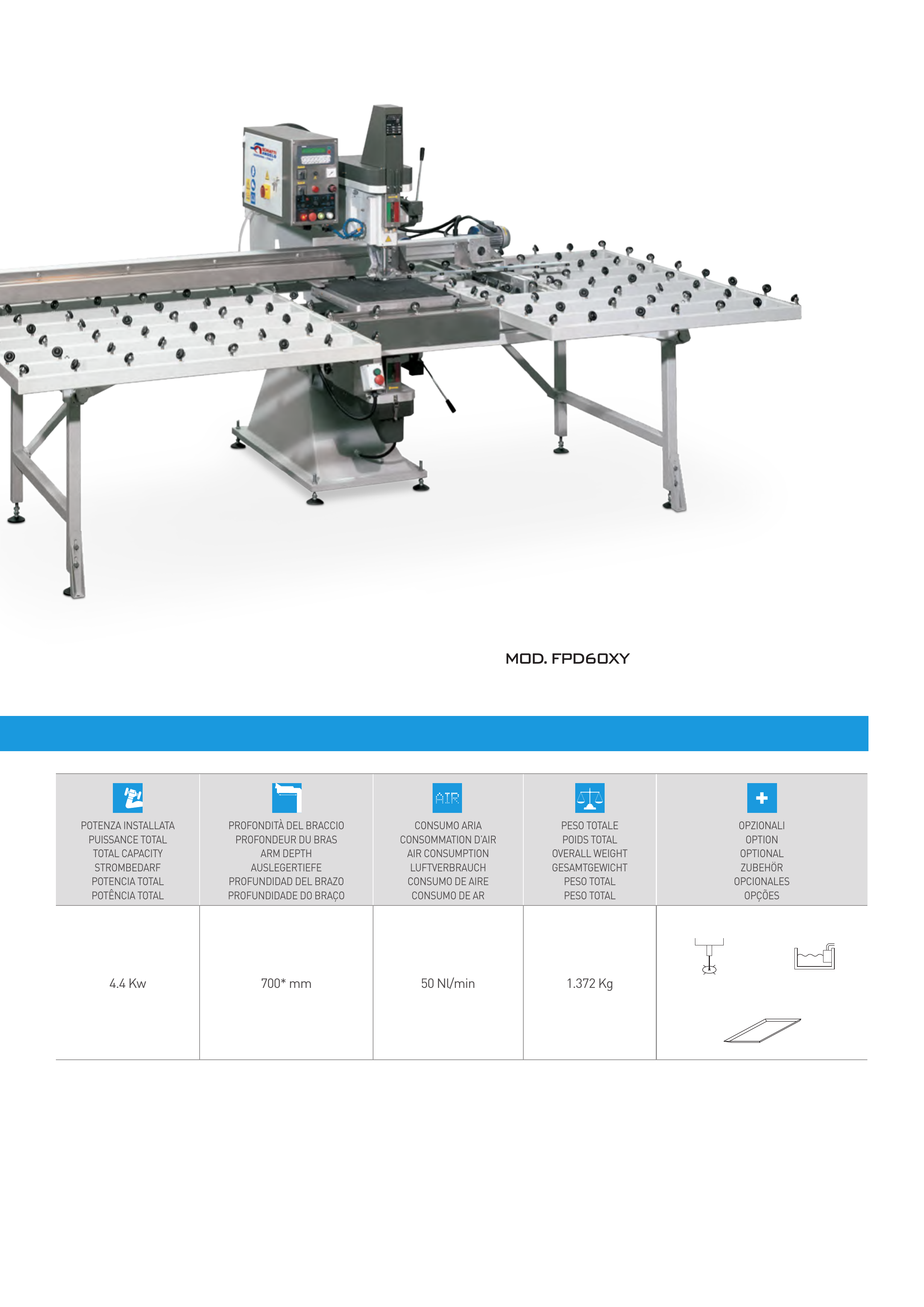

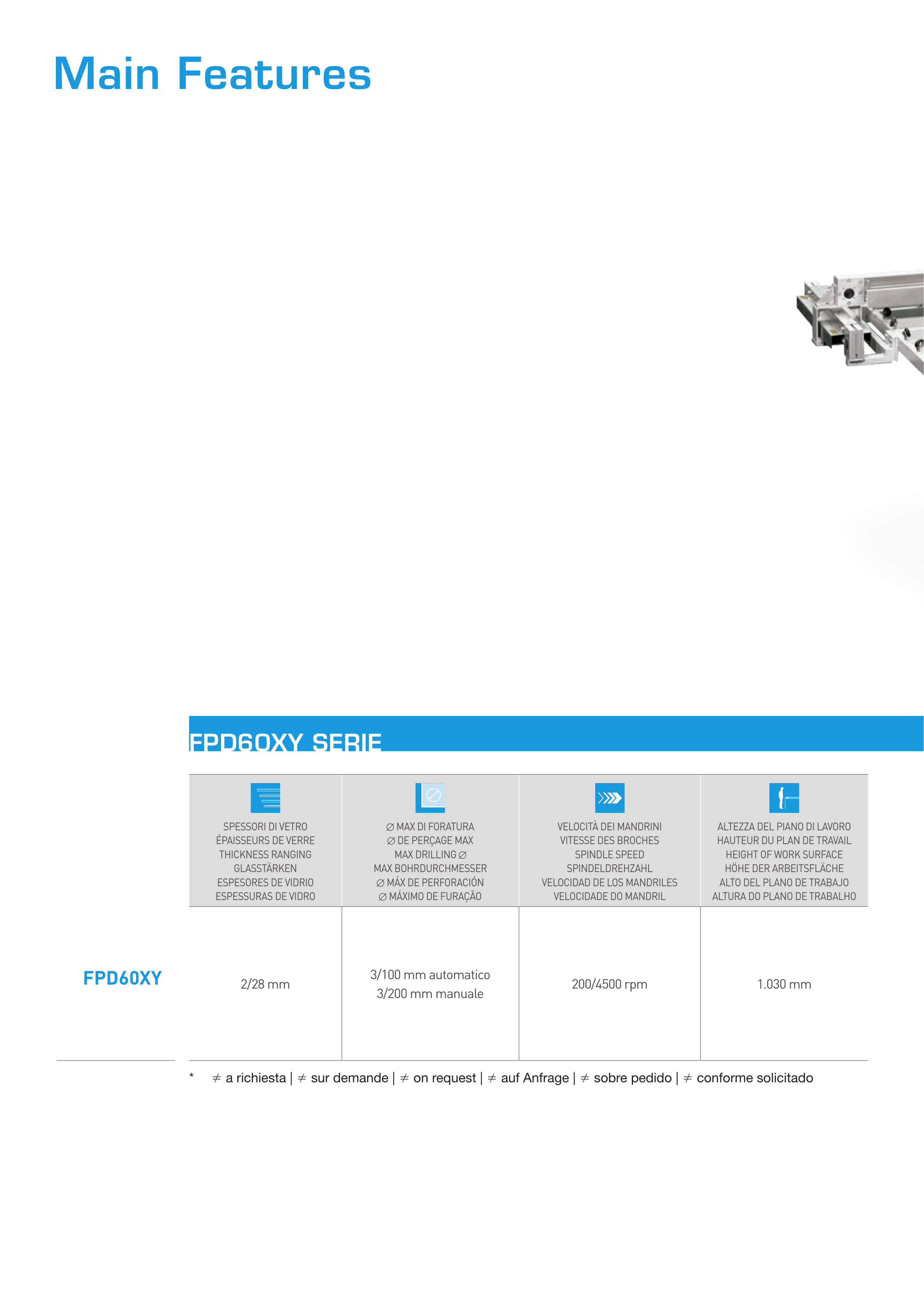

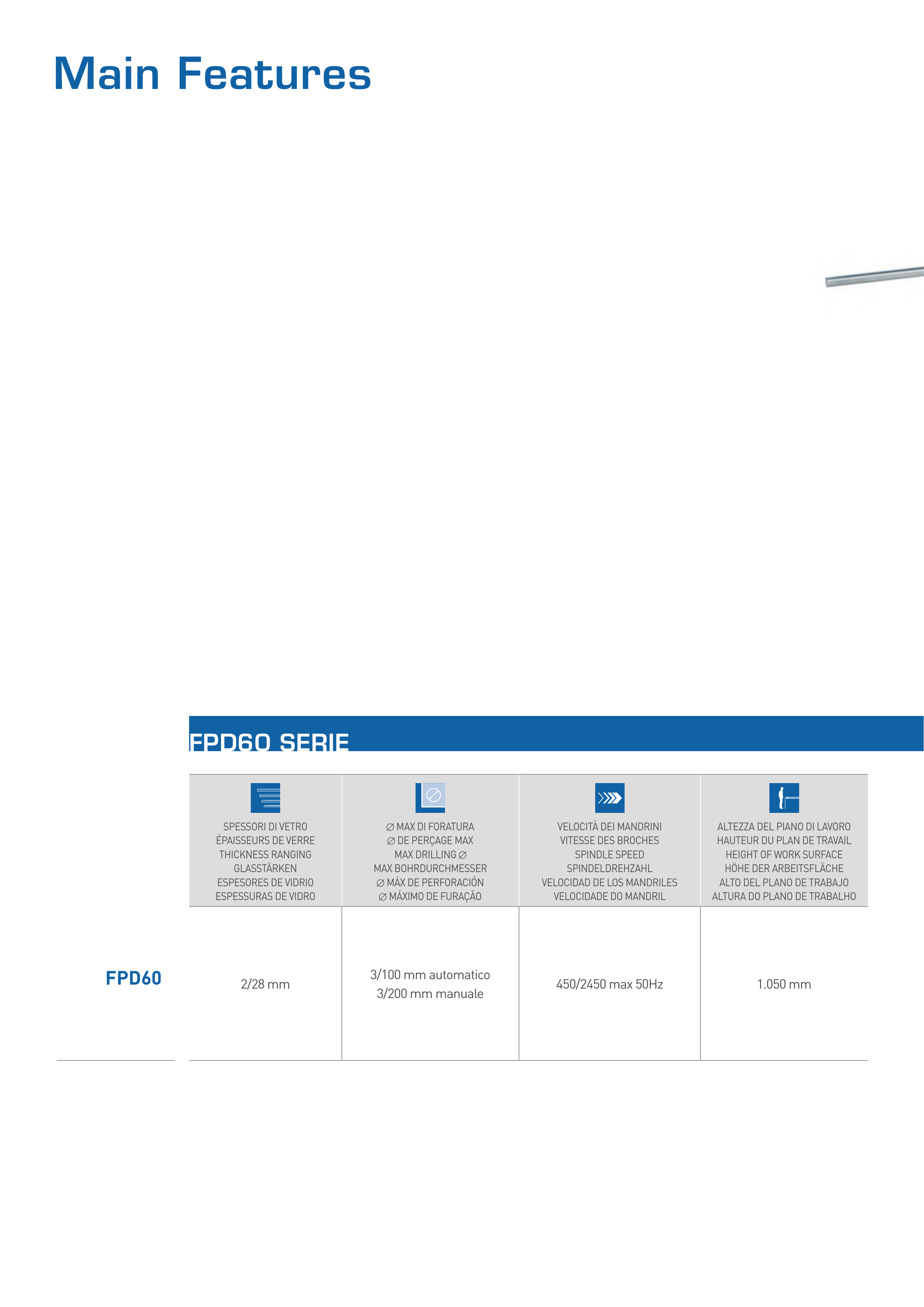

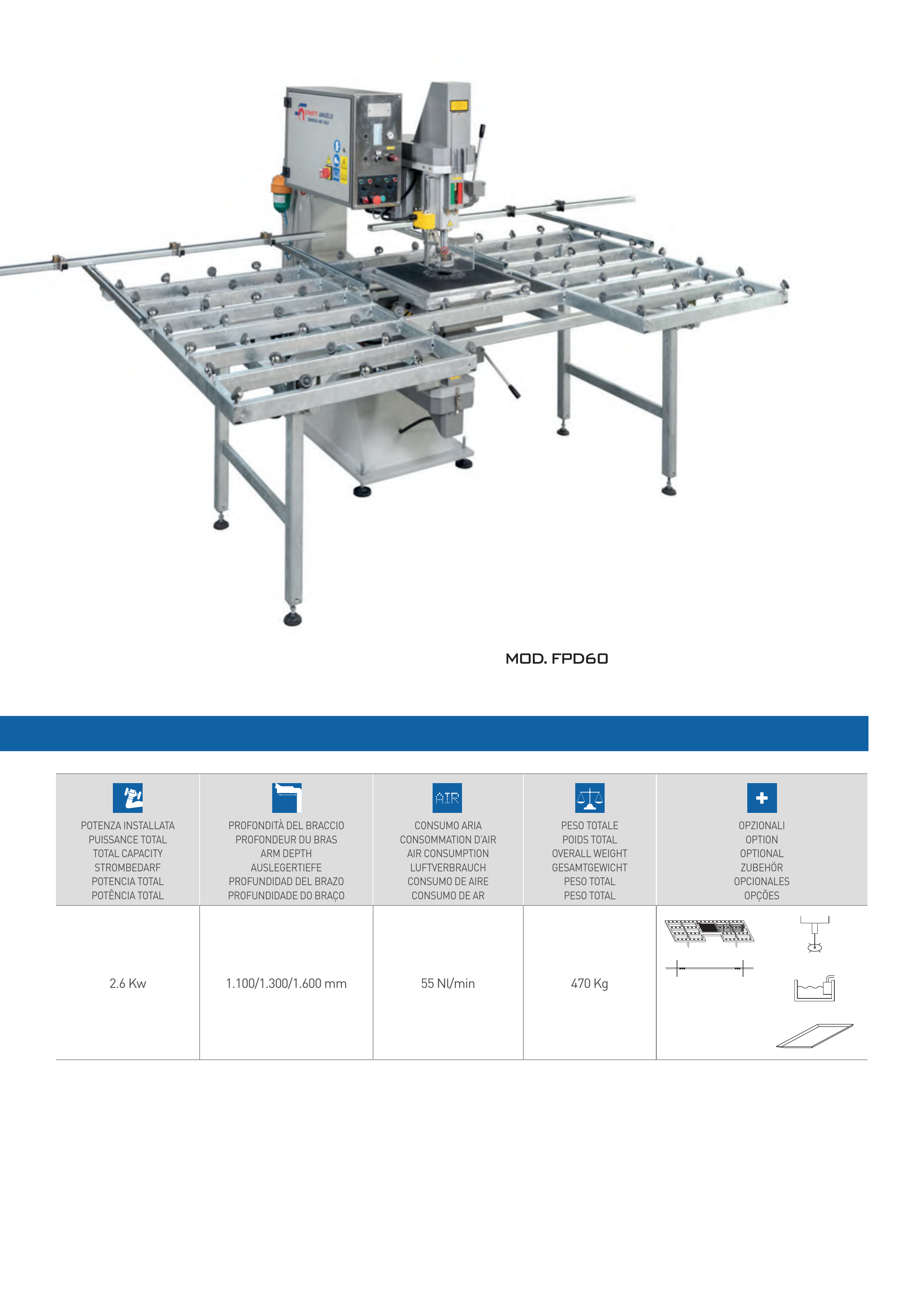

FPD60: páginas de PDF 2–9. FPD60XY: páginas 10–15.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
Tablas y esquemas originales del catálogo
Edición 05/2022. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
