FPS50R
10 estaciones
3D + 2L + 2FD + 2FL + CO
- Espesor del vidrio
- 3–55 mm
- Dimensión mínima
- 100 × 100 mm

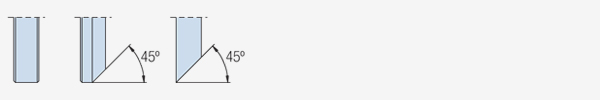

Ver perfil de trabajo
SCHIATTI · Canteadoras rectilíneas
FPS-50
Canteadora para vidrio de mayor espesor y piezas de elevado peso.
- Modelos
- 4
- Espesor del vidrio
- 3–55 mm
- Aplicación
- Canteadoras rectilíneas
Elegir dentro de la serie
Compara sus modelos.
FPS50RB
10 estaciones
2D + 3DB + 2FD + 2FL + CO
- Espesor del vidrio
- 3–55 mm
- Dimensión mínima
- 100 × 100 mm
Ver perfil de trabajo
FPS50
13 estaciones
3D + 3L + 2FD + 2FL + 3CO
- Espesor del vidrio
- 3–55 mm
- Dimensión mínima
- 100 × 100 mm
Ver perfil de trabajo
FPS50B
13 estaciones
3D + 3DB + 2FD + 2FL + 3CO
- Espesor del vidrio
- 3–55 mm
- Dimensión mínima
- 100 × 100 mm
Ver perfil de trabajo

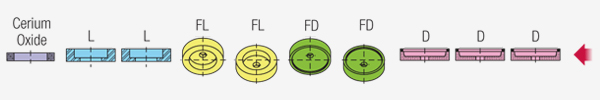

Cómo leer los esquemas de muelas
Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FD
- Muela diamantada para la arista
- FL
- Muela de pulido de la arista
- DB
- Muela de baquelita
- CO
- Fieltro de pulido con óxido de cerio
Conoce la máquina
Cómo trabaja la gama FPS-50.
Vidrio grueso
Canteado y pulido del canto plano con aristas para espesores de 3 a 55 mm. La serie contempla una carga máxima de 1.800 kg.
Elegir el acabado
FPS50R y FPS50RB tienen 10 estaciones; FPS50 y FPS50B, 13. Los esquemas distinguen pulido convencional, baquelita y cerio.
Control de producción
PLC con pantalla táctil para ajustar espesor y velocidad, introducir y visualizar parámetros y diagnosticar averías. El dispositivo de fricción detiene la entrada de la siguiente hoja sin interrumpir el ciclo de la máquina.
Regulación y agua
Muela diamantada con ajuste independiente y pulido automático. Regulación de eliminación de material hasta 4 mm sin intervenir en las muelas de diamante y refrigeración en circuito cerrado.
Transporte sobre rodamientos
Zapatas de goma con seis rodamientos, unidas a una cadena que recorre guías de acero endurecido. El transportador no requiere lubricación continua.
Motores de pulido
Los motores de las muelas de pulido disponen de dos velocidades.
Trabajo con cerio
Las configuraciones con pulido al cerio permiten trabajar con óxido de cerio líquido o sintético.
Aplicaciones habituales
Espejos, estantes para mobiliario, vidrio laminado, mesas de vidrio y escaleras.
Seguridad e instalación eléctrica
Protecciones y dispositivos de seguridad para el operario. SCHIATTI indica que la instalación eléctrica cumple la normativa CE aplicable.
Descripción oficial de SCHIATTI: Consultar fuente ↗ · Descripción revisada: 06/10/2026.
SCHIATTI · FPS-50
Datos técnicos.
| Dato | FPS50R | FPS50RB | FPS50 | FPS50B |
|---|---|---|---|---|
| Muelas | 10 | 10 | 13 | 13 |
| Espesor del vidrio | 3–55 mm | 3–55 mm | 3–55 mm | 3–55 mm |
| Dimensión mínima | 100 × 100 mm | 100 × 100 mm | 100 × 100 mm | 100 × 100 mm |
| Carga máxima | 1.800 kg | 1.800 kg | 1.800 kg | 1.800 kg |
| Altura de trabajo | 840 mm | 840 mm | 840 mm | 840 mm |
| Potencia instalada | 19,7 kW | 18,7 kW | 22,7 kW | 22,7 kW |
| Capacidad de los depósitos | 340 l | 447 l | 340 l | 447 l |
| Consumo de aire | 12 Nl/min | 8 Nl/min | 20 Nl/min | 14 Nl/min |
| Velocidad de avance | 0,4–5,5 m/min | 0,4–5,5 m/min | 0,4–5,5 m/min | 0,4–5,5 m/min |
| Peso total | 3.795 kg | 3.795 kg | 4.135 kg | 4.135 kg |
| Plano del fabricante |
Condiciones y versiones de los datos.
- La tabla recoge la web consultada el 29/09/2026: mínimo 100 × 100 mm y avance 0,4–5,5 m/min. El catálogo 05/2022 indica 80 × 80 mm y 0,5–5 m/min. Estas prestaciones deben confirmarse para la configuración ofertada.
Adaptar la configuración
Accesorios opcionales.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 05/2022 · 16 páginas de PDF · 2,7 MB
FPS50 / FPS50M
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
Tablas y esquemas originales del catálogo
Edición 05/2022. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
