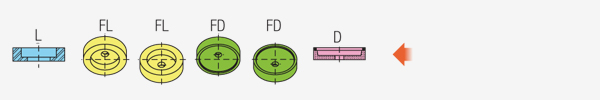

FPS10S
6 muelas
D + 2FD + 2FL + L
- Espesor del vidrio
- 3–30 mm
- Dimensión mínima
- 50 × 50 mm

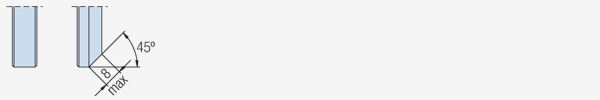

Ver perfil de trabajo
SCHIATTI · Canteadoras rectilíneas
FPS-S
Serie de canteadoras de canto plano con control del espesor y la velocidad mediante PLC.
- Modelos
- 6
- Espesor del vidrio
- 3–30 mm
- Aplicación
- Canteadoras rectilíneas
Elegir dentro de la serie
Compara sus modelos.

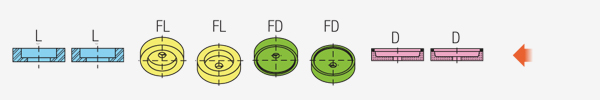

FPS15S
8 muelas
2D + 2FD + 2FL + 2L
- Espesor del vidrio
- 3–30 mm
- Dimensión mínima
- 50 × 50 mm

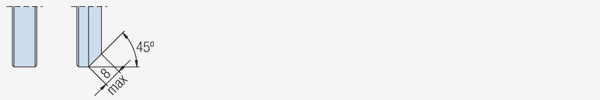

Ver perfil de trabajo

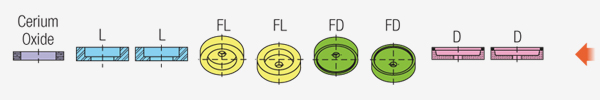

FPS15RS
9 muelas
2D + 2FD + 2FL + 2L + CO
- Espesor del vidrio
- 3–30 mm
- Dimensión mínima
- 50 × 50 mm

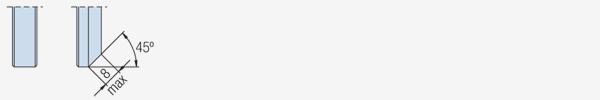

Ver perfil de trabajo

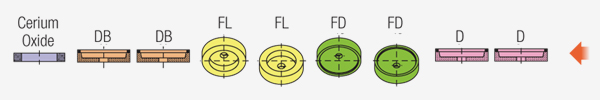

FPS15RSB
9 muelas
2D + 2FD + 2FL + 2DB + CO
- Espesor del vidrio
- 3–30 mm
- Dimensión mínima
- 50 × 50 mm

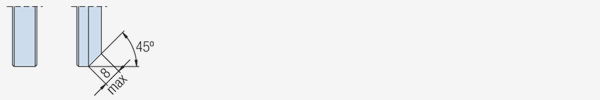

Ver perfil de trabajo

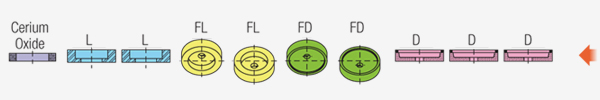

FPS20RS
10 muelas
3D + 2FD + 2FL + 2L + CO
- Espesor del vidrio
- 3–30 mm
- Dimensión mínima
- 50 × 50 mm
Ver perfil de trabajo

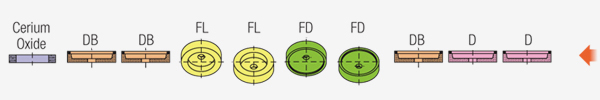

FPS20RSB
10 muelas
2D + 3DB + 2FD + 2FL + CO
- Espesor del vidrio
- 3–30 mm
- Dimensión mínima
- 50 × 50 mm
Ver perfil de trabajo
Cómo leer los esquemas de muelas
El recuento incluye las muelas y los fieltros de pulido CO.
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FD
- Muela diamantada para la arista
- FL
- Muela de pulido de la arista
- DB
- Muela de baquelita
- CO
- Fieltro de pulido con óxido de cerio
Conoce la máquina
Cómo trabaja la gama FPS-S.
La gama FPS-S cantea y abrillanta el canto plano con aristas. Cada modelo combina un número y una composición de muelas distintos. Las versiones B incorporan muelas de baquelita; las configuraciones con CO incluyen el abrillantado con óxido de cerio.

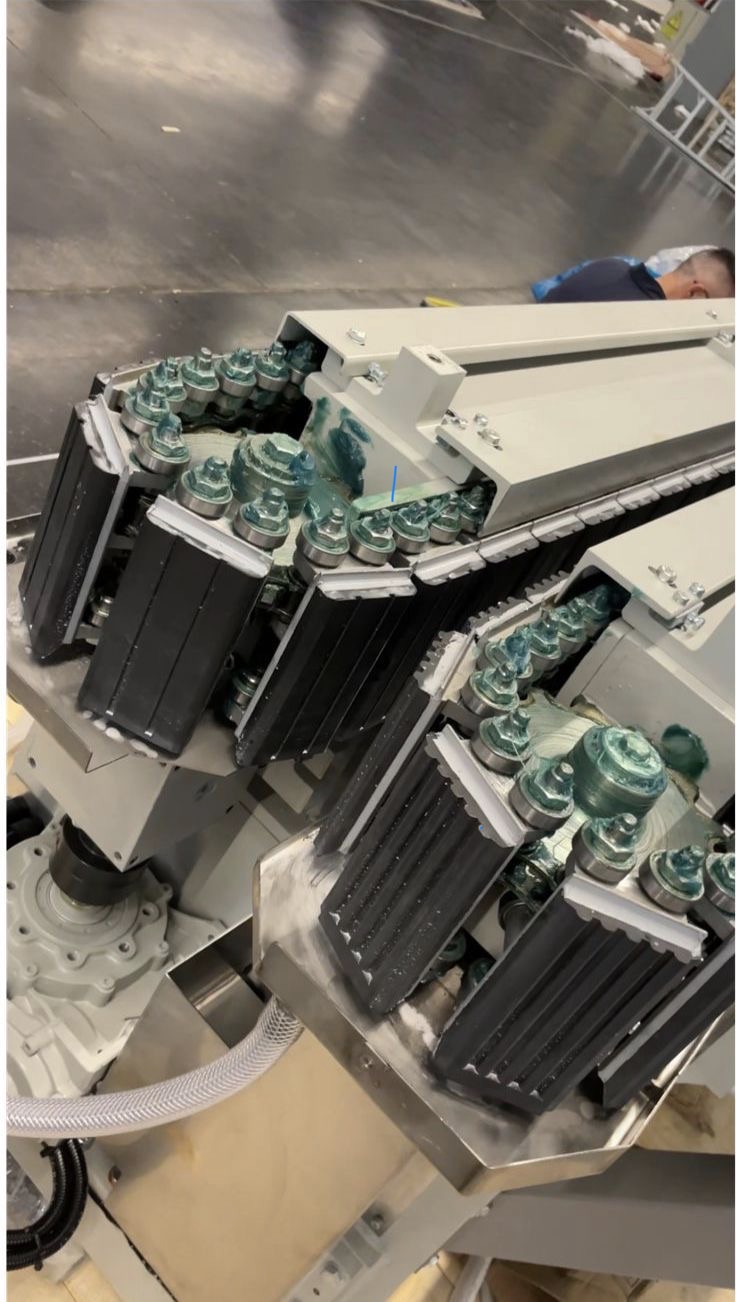

Ampliar foto ↗Transportador sobre rodamientos
El transportador principal utiliza patines de goma con seis rodamientos, unidos a una cadena que recorre guías de acero endurecido. Este sistema no requiere lubricación continua.
El ajuste al espesor del vidrio se realiza mediante control electrónico.

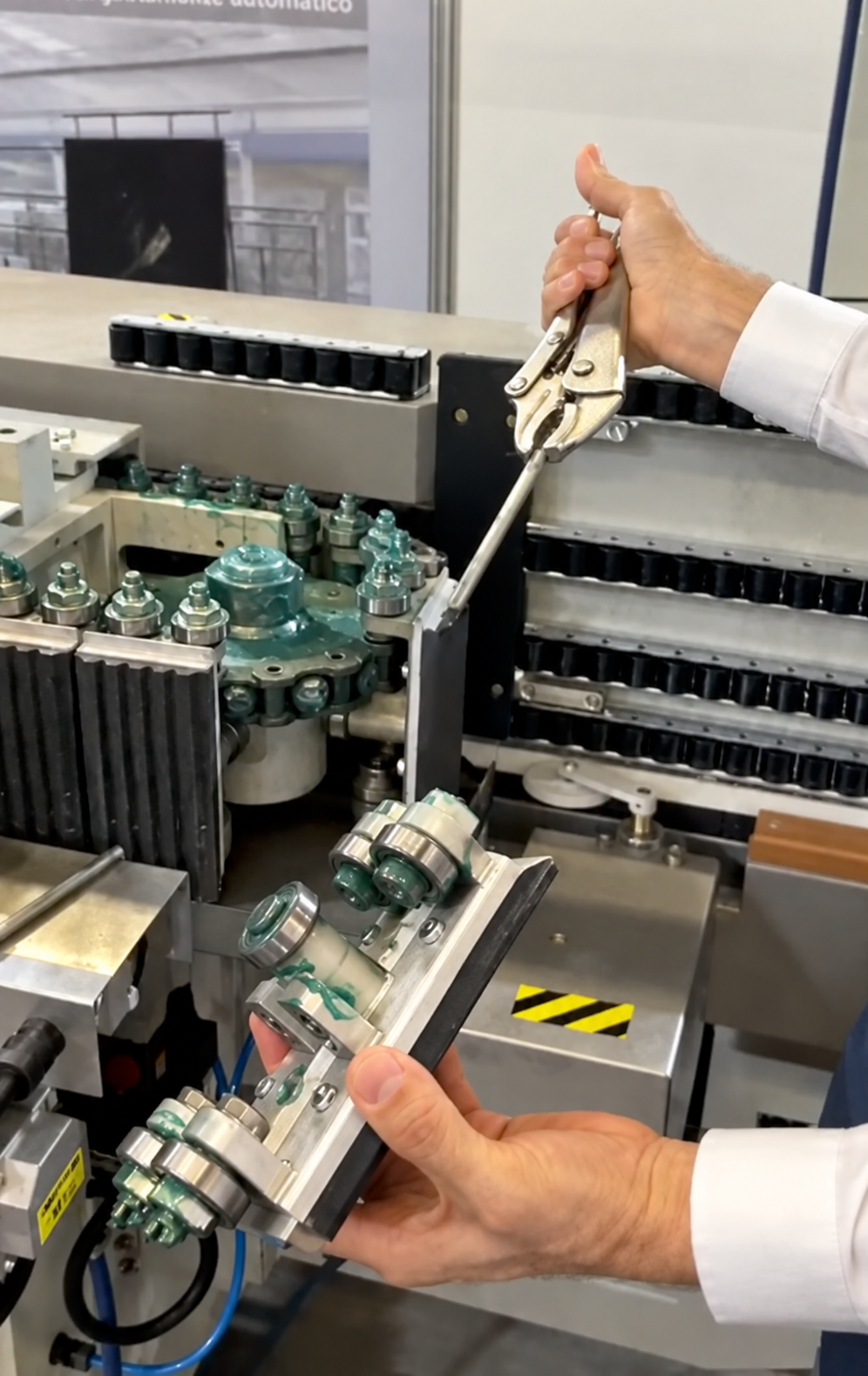

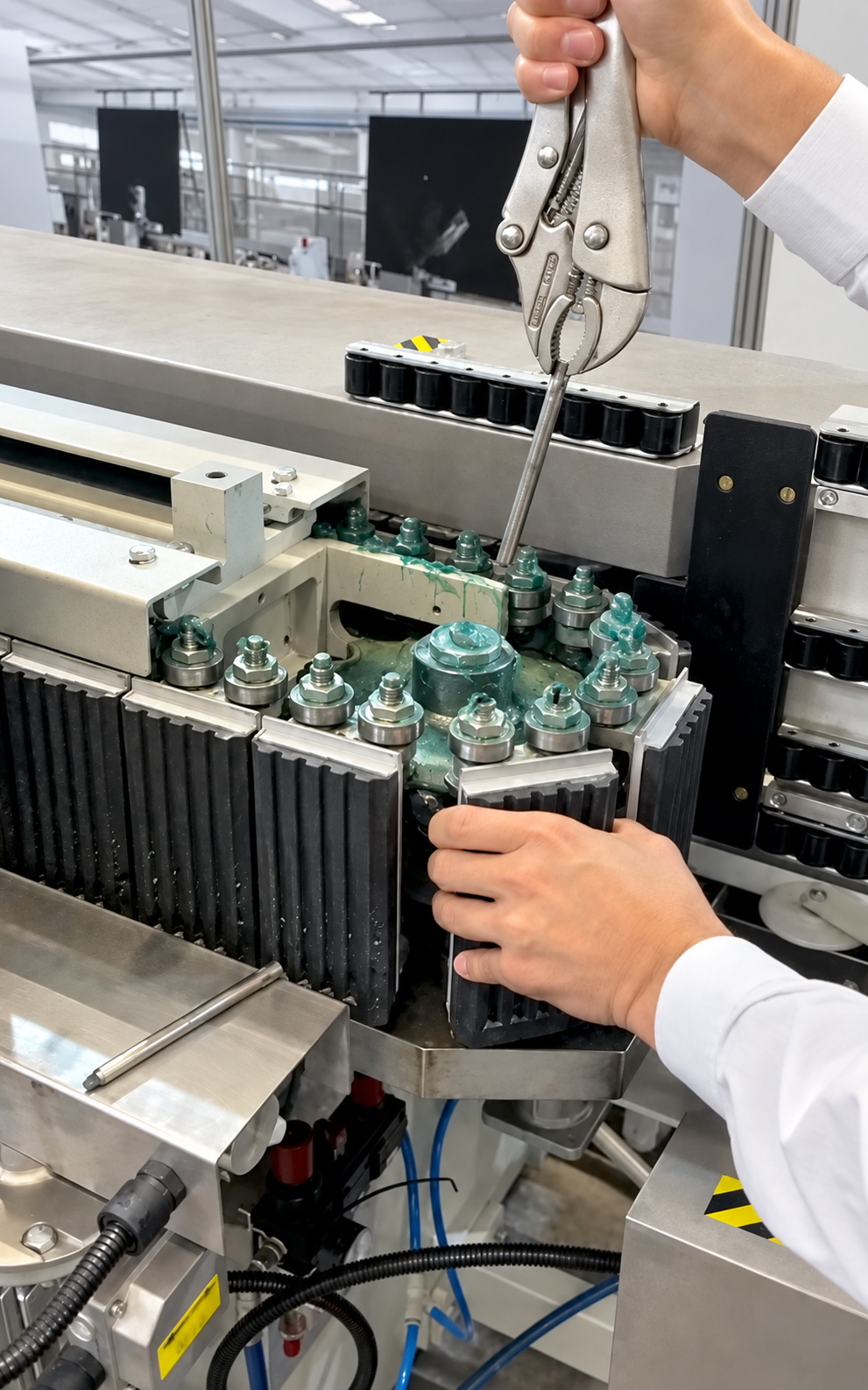

Mantenimiento de las zapatas.
Las zapatas se extraen retirando dos simples pasadores. Esto permite acceder a los rodamientos para su limpieza y mantenimiento.
Ampliar foto ↗
Ampliar foto ↗Cepillos de fácil mantenimiento.
El conjunto se retira fácilmente para limpiar y sustituir los cepillos, simplificando el mantenimiento de la canteadora.
Ampliar foto ↗
Ampliar foto ↗Piezas desde 50 × 50 mm
El formato mínimo de la pieza es de 50 × 50 mm y el espesor admitido va de 3 a 30 mm. La carga máxima de 1.000 kg corresponde al peso distribuido a lo largo de toda la máquina.
Control desde el PLC
Desde el cuadro de mandos se ajustan el espesor y la velocidad de avance y se controla el pulido automático. El PLC muestra la longitud del vidrio, contabiliza los metros y las piezas trabajadas y permite diagnosticar averías.
Regulación de las muelas
Las muelas diamantadas se regulan de forma independiente para repartir la retirada de material. Las muelas de pulido avanzan automáticamente mediante un mando electroneumático controlado por el PLC.
Ajuste de la entrada
Un dispositivo situado en la entrada permite aumentar la retirada de vidrio sin intervenir en las muelas de diamante, excepto en la FPS10S. La alimentación utiliza una correa dentada de poliuretano con alma de acero. La velocidad de trabajo se regula mediante un variador.
Refrigeración y pulido con cerio
Las bombas de depósitos separados llevan el agua a las muelas en circuito cerrado. Los modelos con pulido al cerio incorporan un depósito con bomba y agitador automático para mantener la mezcla de agua y óxido de cerio. Las protecciones y los sistemas de transporte son de acero inoxidable.
Motores de pulido
Los motores de las muelas de pulido disponen de dos velocidades.
Trabajo con cerio
Las configuraciones con pulido al cerio permiten trabajar con óxido de cerio líquido o sintético.
Aplicaciones habituales
Espejos, estantes para mobiliario, vidrio laminado, mesas de vidrio y escaleras.
Seguridad e instalación eléctrica
Protecciones y dispositivos de seguridad para el operario. SCHIATTI indica que la instalación eléctrica cumple la normativa CE aplicable.
Descripción oficial de SCHIATTI: Consultar fuente ↗ · Descripción revisada: 06/10/2026.
SCHIATTI · FPS-S
Datos técnicos.
| Dato | FPS10S | FPS15S | FPS15RS | FPS15RSB | FPS20RS | FPS20RSB |
|---|---|---|---|---|---|---|
| Muelas | 6 | 8 | 9 | 9 | 10 | 10 |
| Espesor del vidrio | 3–30 mm | 3–30 mm | 3–30 mm | 3–30 mm | 3–30 mm | 3–30 mm |
| Dimensión mínima | 50 × 50 mm | 50 × 50 mm | 50 × 50 mm | 50 × 50 mm | 50 × 50 mm | 50 × 50 mm |
| Carga máxima | 1.000 kg | 1.000 kg | 1.000 kg | 1.000 kg | 1.000 kg | 1.000 kg |
| Altura de trabajo | 812 mm | 812 mm | 812 mm | 812 mm | 812 mm | 812 mm |
| Potencia instalada | 9,5 kW | 13,7 kW | 15 kW | 14,8 kW | 17,3 kW | 16,3 kW |
| Capacidad de los depósitos | 195 l | 283 l | 340 l | 422 l | 340 l | 422 l |
| Consumo de aire | 8 Nl/min | 10 Nl/min | 12 Nl/min | 8 Nl/min | 12 Nl/min | 8 Nl/min |
| Velocidad de avance | 0,5–5,5 m/min | 0,5–5,5 m/min | 0,5–5,5 m/min | 0,5–5,5 m/min | 0,5–5,5 m/min | 0,5–5,5 m/min |
| Peso total | 2.370 kg | 2.530 kg | 2.813 kg | 2.813 kg | 2.890 kg | 2.890 kg |
| Plano del fabricante |
Condiciones y versiones de los datos.
- Velocidad: la web publica 0,5–5,5 m/min; el catálogo 05/2022 indica 0,5–5 m/min. Confirmar la versión al definir la máquina.
Adaptar la configuración
Accesorios opcionales.
Opcionales de la gama FPS-S. Consulta la disponibilidad para el modelo elegido.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 05/2022 · 12 páginas de PDF · 2,7 MB
FPS-S
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
