Canto plano y ángulo variable
Procesa vidrio de 3 a 55 mm a canto recto. Para ángulo variable de 0° a 45°, el espesor admitido es de 3–30 mm.
FPS-50M · Ver todos los modelos ↗
FPS50RM
Canteadoras rectilíneas · FPS50RM. Espesor: 3–55 mm; 3–30 mm con ángulo variable. Composición de 10 estaciones de desbaste y pulido.
- Muelas
- 10
- Espesor del vidrio
- 3–55 mm; 3–30 mm con ángulo variable
- Dimensión mínima
- 100 × 100 mm
Conoce la máquina
Cómo trabaja FPS50RM.
Pulido del canto y las aristas
Las configuraciones RM y RMB tienen 10 estaciones. M3 y M3B incorporan 14 estaciones, con pulido con cerio del canto y las aristas. El canto y las aristas se pulen en una sola pasada.
Control de la máquina
El PLC con pantalla táctil ajusta espesor, velocidad y ángulo, permite introducir y visualizar parámetros y diagnosticar averías. El desbaste se regula de forma independiente y las muelas de pulido automáticamente.
Entrada y refrigeración
El dispositivo de fricción puede detener el transportador de entrada sin interrumpir el ciclo. Permite regular la eliminación de material hasta 4 mm sin intervenir en las muelas de diamante y utiliza refrigeración en circuito cerrado.
Transporte sobre rodamientos
Zapatas de goma con seis rodamientos, unidas a una cadena que recorre guías de acero endurecido. El transportador no requiere lubricación continua.
Motores de pulido
Los motores de las muelas de pulido disponen de dos velocidades.
Trabajo con cerio
Permite trabajar con óxido de cerio líquido o sintético.
Aplicaciones habituales
Espejos, estantes para mobiliario, vidrio laminado, mesas de vidrio y escaleras.
Seguridad e instalación eléctrica
Protecciones y dispositivos de seguridad para el operario. SCHIATTI indica que la instalación eléctrica cumple la normativa CE aplicable.
Descripción oficial de SCHIATTI: Consultar fuente ↗ · Descripción revisada: 06/10/2026.
SCHIATTI · FPS50RM
Datos técnicos.
- Muelas
- 10
- Espesor del vidrio
- 3–55 mm; 3–30 mm con ángulo variable
- Dimensión mínima
- 100 × 100 mm
- Carga máxima
- 1.800 kg
- Altura de trabajo
- 840 mm
- Potencia instalada
- 20 kW
- Capacidad de los depósitos
- 340 l
- Consumo de aire
- 12 Nl/min
- Velocidad de avance
- 0,4–5,5 m/min
- Peso total
- 3.800 kg

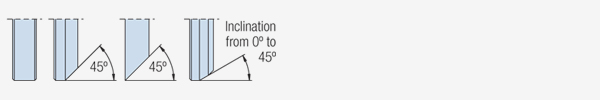

- Ángulo variable
- 0°–45°
Plano del fabricante
Condiciones y versiones de los datos.
- Espesor a canto recto: 3–55 mm. Con ángulo variable: 3–30 mm (edición 05/2022).
- Velocidad: web 0,4–5,5 m/min; catálogo 05/2022, 0,5–5 m/min.
- Aire de FPS50M3 / FPS50M3B: la web y el catálogo general 09/2021 indican 20 / 16 Nl/min; el catálogo de gama 05/2022 indica 16 / 20 Nl/min. El suministro neumático requiere confirmar esta diferencia.
Entender el acabado
Muelas y perfiles de trabajo.

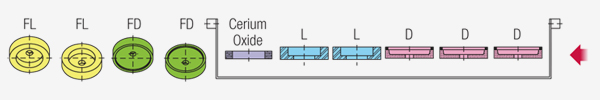

Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.
FPS50RM
10 estaciones · 3D + 2L + 2FD + 2FL + CO
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FD
- Muela diamantada para la arista
- FL
- Muela de pulido de la arista
- CO
- Fieltro de pulido con óxido de cerio
Adaptar la configuración
Accesorios opcionales.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 05/2022 · 16 páginas de PDF · 2,7 MB
FPS50 / FPS50M
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.

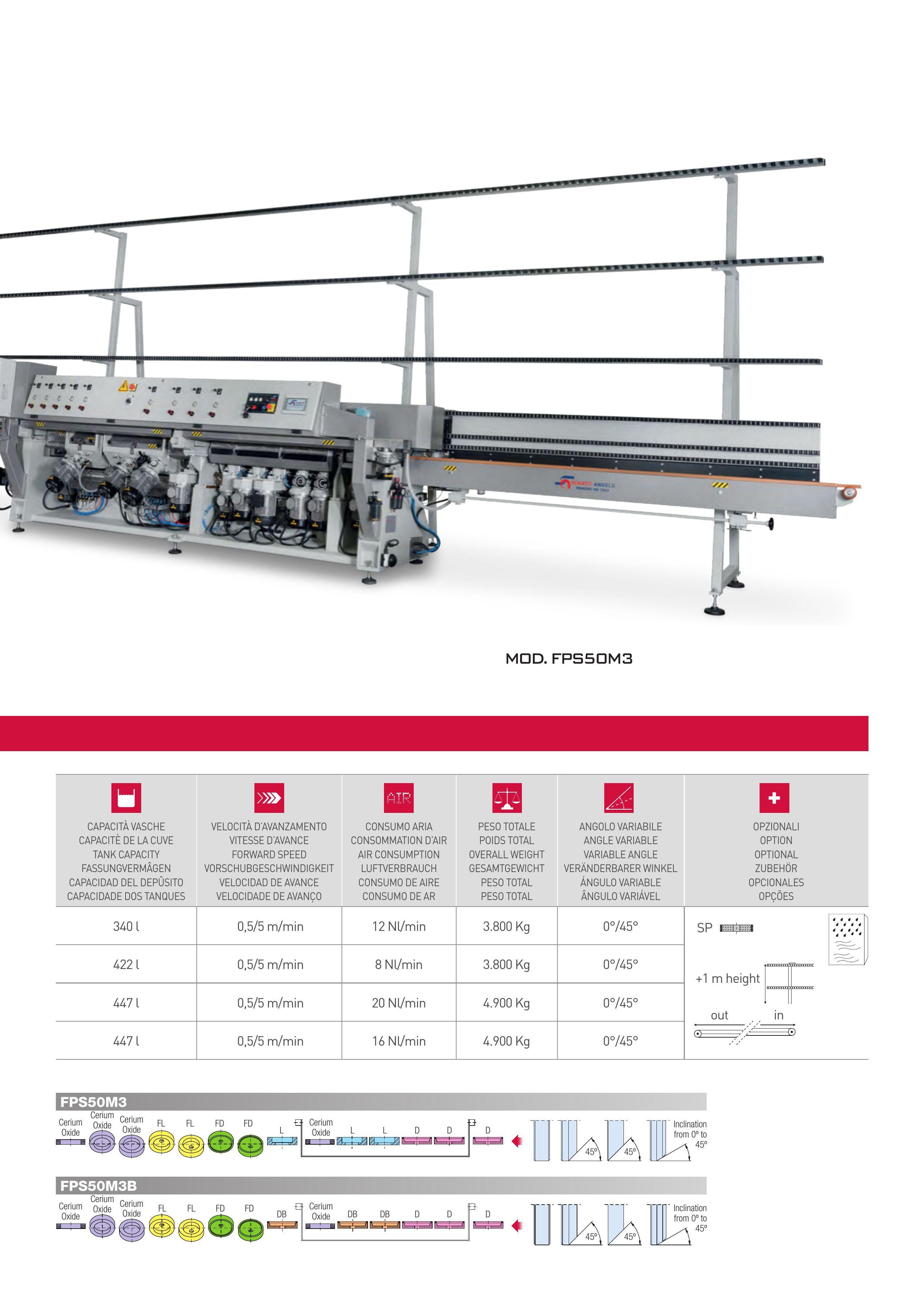

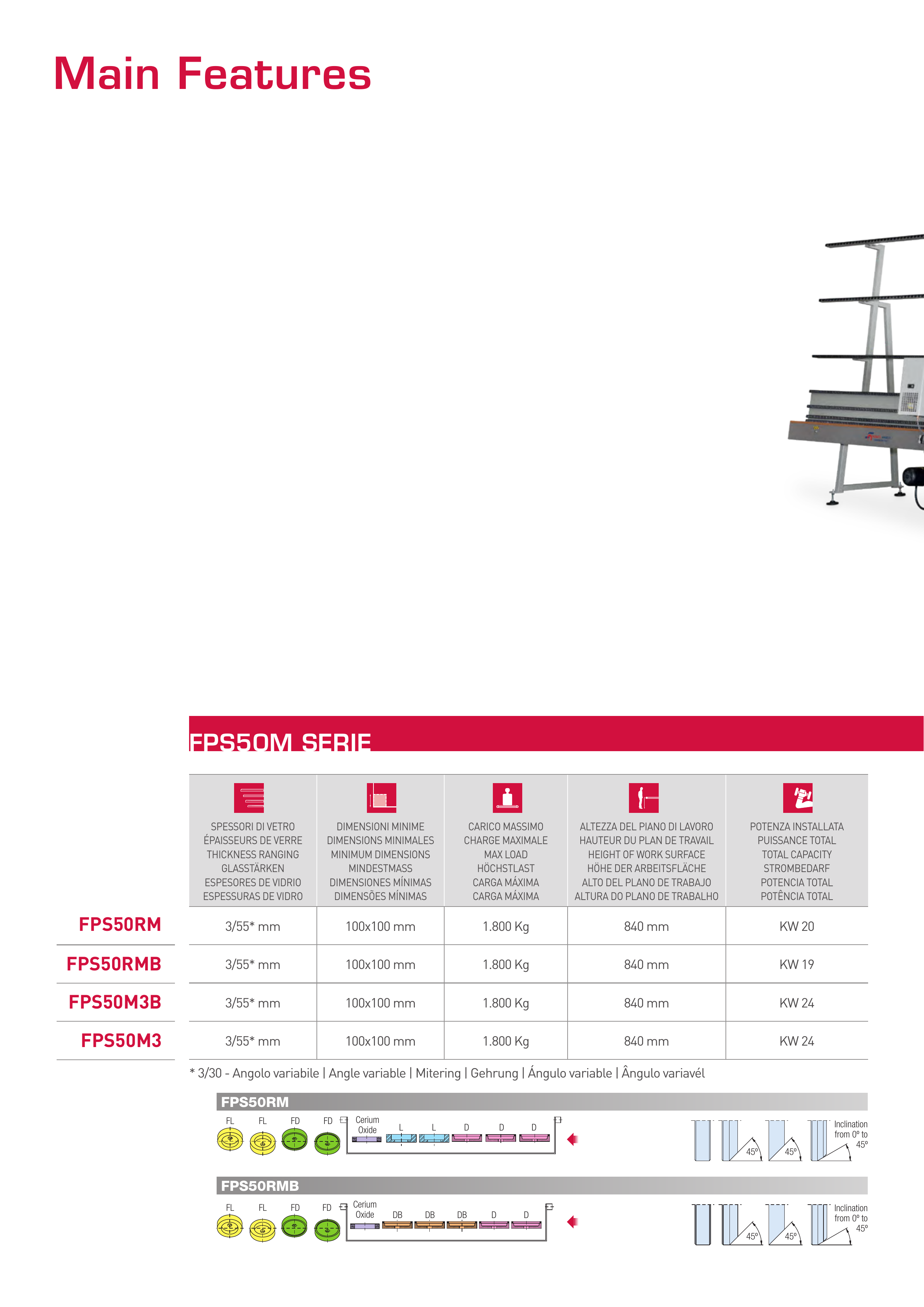

Tablas y esquemas originales del catálogo
Edición 05/2022. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
