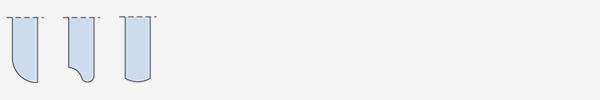

Canto redondo y perfiles
La serie trabaja el canto redondo; las versiones AR/2MS y RI/4MS incorporan canto plano con aristas. El perfil y la secuencia de muelas se muestran para cada modelo.
- Muelas
- 5 en el esquema publicado
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 150 × 150 mm
Conoce la máquina
Cómo trabaja RI/6MC.
Transporte guiado
Las zapatas de goma montadas sobre seis rodamientos recorren guías de acero endurecido. El transportador no requiere lubricación continua.
Ajuste del acabado
Las muelas diamantadas se regulan de forma independiente y las de pulido se ajustan automáticamente. Los husillos admiten dos muelas para diferentes espesores.
Control del trabajo
La velocidad de avance se ajusta manualmente. En AR/2MS y RI/4MS, una tarjeta electrónica permite visualizar y regular la apertura del transportador según el espesor del vidrio.
Refrigeración
Circuito cerrado de agua y protecciones para el puesto de trabajo.
Pulido con cerio
El acabado de esta configuración incluye pulido con óxido de cerio.
Aplicaciones habituales
Espejos, estantes para baño, vidrio laminado y tableros de mesa.
Seguridad e instalación eléctrica
Protecciones y dispositivos de seguridad para el operario. SCHIATTI indica que la instalación eléctrica cumple la normativa CE aplicable.
Descripción oficial de SCHIATTI: Consultar fuente ↗ · Descripción revisada: 06/10/2026.
SCHIATTI · RI/6MC
Datos técnicos.
- Muelas
- 5 en el esquema publicado
- Espesor del vidrio
- 3–20 mm
- Dimensión mínima
- 150 × 150 mm
- Carga máxima
- 1.000 kg
- Altura de trabajo
- 800 mm
- Potencia instalada
- 14 kW
- Capacidad de los depósitos
- 252 l
- Consumo de aire
- No indicada
- Velocidad de avance
- 0,6–4,5 m/min
- Peso total
- 2.430 kg
Plano del fabricante
Condiciones y versiones de los datos.
- RI/6MC: el esquema publicado muestra 2D + 2L + CO. Se conserva esa composición; el nombre del modelo no se utiliza para deducir el número de muelas.

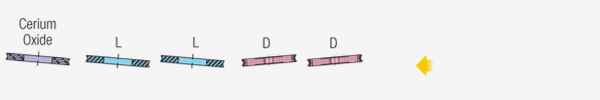

Entender el acabado
Muelas y perfiles de trabajo.
Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.
RI/6MC
5 en el esquema publicado estaciones · 2D + 2L + CO
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- CO
- Fieltro de pulido con óxido de cerio
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 09/2021 · REV7 · 25 páginas de PDF · 5,8 MB
Gama completa SCHIATTI
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.
Tablas y esquemas originales del catálogo
Edición 09/2021 · REV7. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
