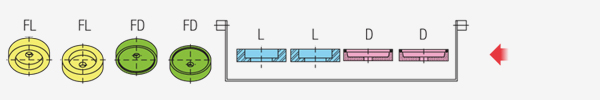

SME8
8 estaciones
2D + 2L + 2FD + 2FL
- Espesor del vidrio
- 3–30 mm; 3–25 mm con ángulo variable
- Dimensión mínima
- 80 × 80 mm; 50 × 100 mm opcional
Ver perfil de trabajo
SCHIATTI · Canteadoras rectilíneas
SME
Canteadora con ángulo variable para trabajar cantos rectos e ingletes.
- Modelos
- 3
- Espesor del vidrio
- 3–30 mm; 3–25 mm con ángulo variable
- Aplicación
- Canteadoras rectilíneas
Elegir dentro de la serie
Compara sus modelos.

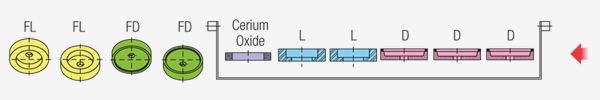

SME10
10 estaciones
3D + 2L + CO + 2FD + 2FL
- Espesor del vidrio
- 3–30 mm; 3–25 mm con ángulo variable
- Dimensión mínima
- 80 × 80 mm; 50 × 100 mm opcional
Ver perfil de trabajo

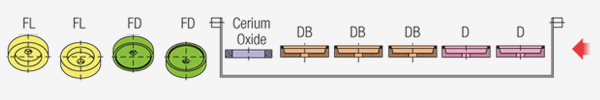

SME10B
10 estaciones
2D + 3DB + CO + 2FD + 2FL
- Espesor del vidrio
- 3–30 mm; 3–25 mm con ángulo variable
- Dimensión mínima
- 80 × 80 mm; 50 × 100 mm opcional
Ver perfil de trabajo
Cómo leer los esquemas de muelas
Los esquemas originales muestran la disposición de las herramientas. El recuento incluye las muelas y los fieltros de pulido CO.
- D
- Muela diamantada para el canto
- L
- Muela de pulido del canto
- FD
- Muela diamantada para la arista
- FL
- Muela de pulido de la arista
- DB
- Muela de baquelita
- CO
- Fieltro de pulido con óxido de cerio
Conoce la máquina
Cómo trabaja la gama SME.
Ampliar imagen ↗Desbaste y pulido
Muela diamantada con ajuste independiente y pulido con ajuste automático. SME10 y SME10B incluyen la estación de cerio que muestra su esquema.

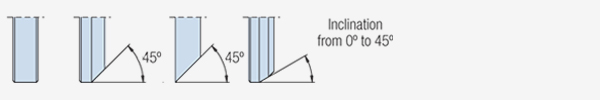

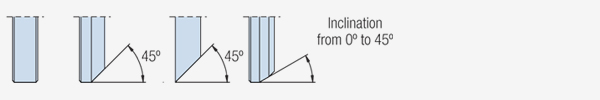

Canto plano e inglete
Trabaja canto plano con aristas y permite variar el ángulo entre 0° y 45°. El límite de espesor para ángulo variable es 25 mm.
Control del ángulo
El PLC con pantalla táctil gestiona apertura, velocidad y ángulo, permite introducir y visualizar los parámetros de trabajo y diagnosticar averías. La disposición de estaciones permite comparar SME8, SME10 y SME10B.
Manejo del vidrio
Transportador de zapatas de goma con seis rodamientos, sobre una cadena guiada por acero endurecido, sin lubricación continua. La entrada regula la eliminación de material hasta 4 mm sin intervenir en las muelas de diamante. Admite tiras de 50 × 100 mm como opción.
Refrigeración en circuito cerrado
El agua de refrigeración circula en un circuito cerrado durante el mecanizado.
Motores de pulido
Los motores de las muelas de pulido disponen de dos velocidades.
Trabajo con cerio
Las configuraciones con pulido al cerio permiten trabajar con óxido de cerio líquido o sintético.
Aplicaciones habituales
Espejos, estantes para mobiliario, vidrio laminado, mesas de vidrio y escaleras.
Seguridad e instalación eléctrica
Protecciones y dispositivos de seguridad para el operario. SCHIATTI indica que la instalación eléctrica cumple la normativa CE aplicable.
Descripción oficial de SCHIATTI: Consultar fuente ↗ · Descripción revisada: 06/10/2026.
SCHIATTI · SME
Datos técnicos.
| Dato | SME8 | SME10 | SME10B |
|---|---|---|---|
| Muelas | 8 | 10 | 10 |
| Espesor del vidrio | 3–30 mm; 3–25 mm con ángulo variable | 3–30 mm; 3–25 mm con ángulo variable | 3–30 mm; 3–25 mm con ángulo variable |
| Dimensión mínima | 80 × 80 mm; 50 × 100 mm opcional | 80 × 80 mm; 50 × 100 mm opcional | 80 × 80 mm; 50 × 100 mm opcional |
| Carga máxima | 1.000 kg | 1.000 kg | 1.000 kg |
| Altura de trabajo | 812 mm | 812 mm | 812 mm |
| Potencia instalada | 14 kW | 17,7 kW | 16,6 kW |
| Capacidad de los depósitos | 390 l | 447 l | 422 l |
| Consumo de aire | 10 Nl/min | 12 Nl/min | 8 Nl/min |
| Velocidad de avance | 0,5–5,5 m/min | 0,5–5,5 m/min | 0,5–5,5 m/min |
| Peso total | 2.982 kg | 3.188 kg | 3.188 kg |
| Ángulo variable | 0°–45° | 0°–45° | 0°–45° |
| Plano del fabricante |
Condiciones y versiones de los datos.
- Espesor: 3–30 mm para canto plano y 3–25 mm para ángulo variable. Formato mínimo de 80 × 80 mm; 50 × 100 mm es opcional (edición 05/2022).
- Velocidad: la web publica 0,5–5,5 m/min; el catálogo 05/2022 indica 0,5–5 m/min. Confirmar la versión al definir la máquina.
Adaptar la configuración
Accesorios opcionales.
Las opciones se concretan para el modelo seleccionado y no se consideran incluidas por defecto.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 05/2022 · 12 páginas de PDF · 1,8 MB
SME
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.

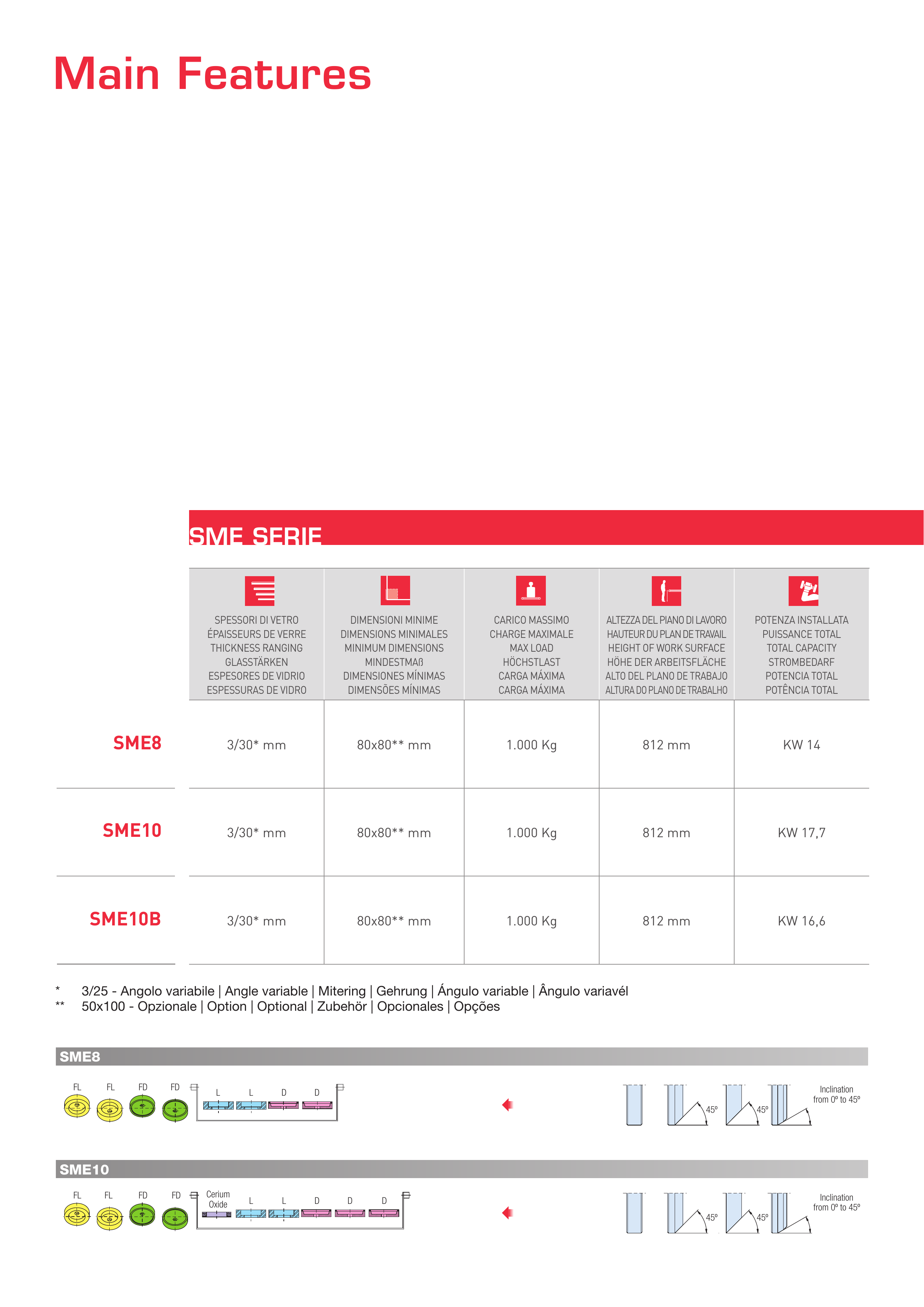

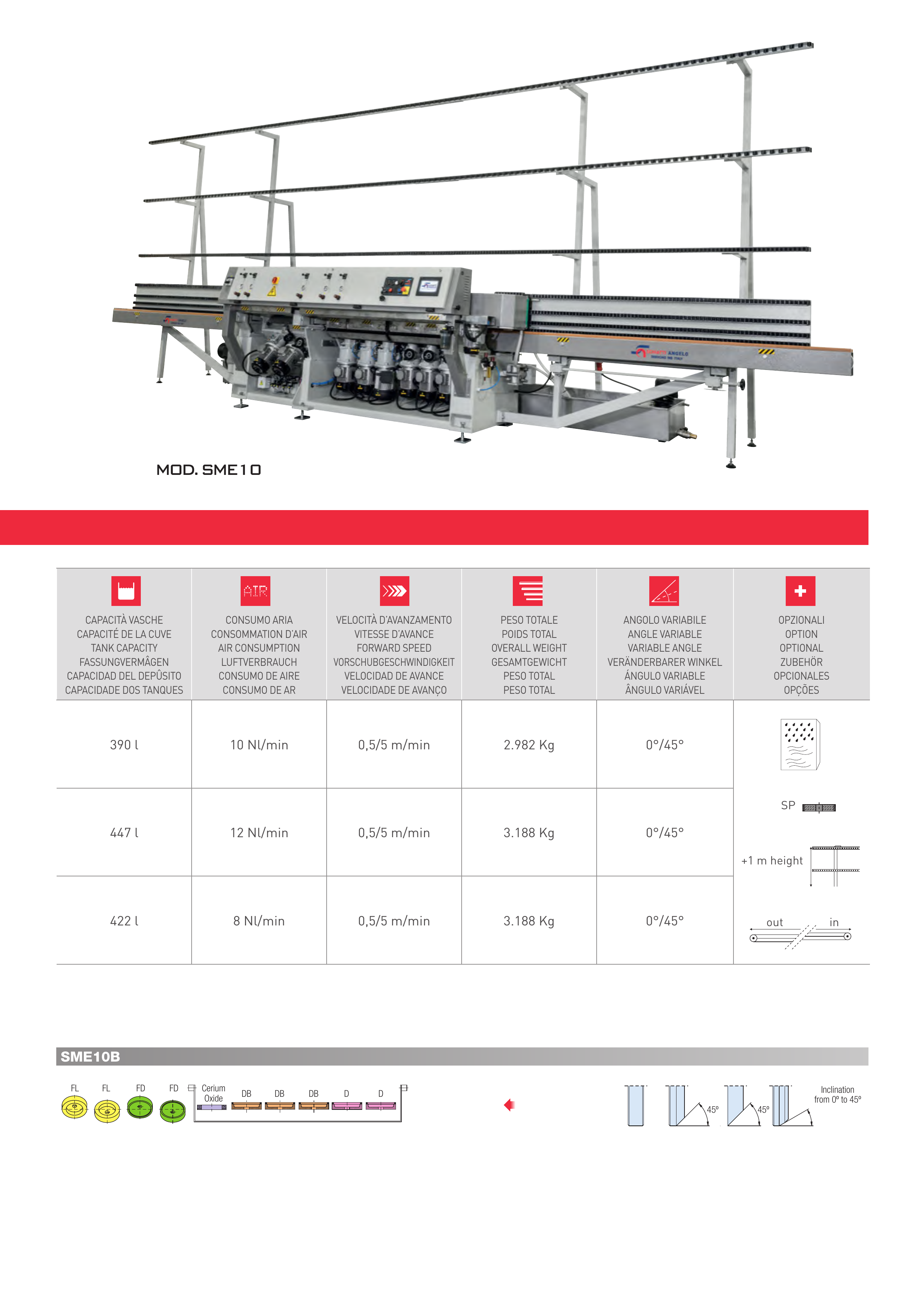

Tablas y esquemas originales del catálogo
Edición 05/2022. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
