Ampliar imagen ↗Giro automático de 90°
Gira las hojas de vidrio 90° mediante un brazo completamente automático. Puede integrarse con canteadoras o biseladoras rectilíneas.
SCHIATTI · Transferencia y volteo
TURNOVER
Unidad de volteo para cambiar la orientación de las piezas dentro de una línea.
- Espesor del vidrio
- 3–10 mm
- Dimensión mínima
- 300 × 300 mm
- Dimensión máxima
- 4.000 × 2.500 mm
Conoce la máquina
Cómo trabaja TURNOVER.
Ampliar imagen ↗Lectura de dimensiones y control PLC
Las fotocélulas detectan el tamaño del vidrio. El PLC procesa esa información e inicia el ciclo de trabajo.
Sujeción con ventosas
Las ventosas mantienen sujeta la hoja durante la rotación.
Colchón de aire
Un ventilador situado en el bastidor genera automáticamente un colchón de aire para evitar rayaduras durante el giro.
Sincronización del ciclo
Un embrague coordina los tiempos del ciclo de trabajo.
Piezas de distintos tamaños
Permite procesar sucesivamente hojas de diferentes dimensiones, dentro de los límites técnicos del equipo.
Control del avance
Las fotocélulas distribuidas a lo largo de la línea controlan el paso de las hojas para evitar colisiones entre vidrios.
Protección del operario
Incorpora protecciones y dispositivos de seguridad para el operario.
Instalación eléctrica
SCHIATTI indica que la instalación eléctrica cumple la normativa CE aplicable.
Descripción oficial de SCHIATTI: Consultar fuente ↗ · Descripción revisada: 06/10/2026.
SCHIATTI · TURNOVER
Datos técnicos.
- Espesor del vidrio
- 3–10 mm
- Dimensión mínima
- 300 × 300 mm
- Dimensión máxima
- 4.000 × 2.500 mm
- Carga máxima
- 250 kg
- Potencia instalada
- 10 kW
- Consumo de aire
- 20 Nl/min
- Velocidad de avance
- 5 m/min
- Peso total
- 3.000 kg
Plano del fabricante
Plano pendiente de incorporarConsultar plano ↗
Condiciones y versiones de los datos.
- Potencia: la ficha web publica 10 kW; el catálogo general 09/2021 indica 32 kW. La potencia de suministro debe confirmarse para la unidad seleccionada.
Demostraciones del equipo
El trabajo, en vídeo.

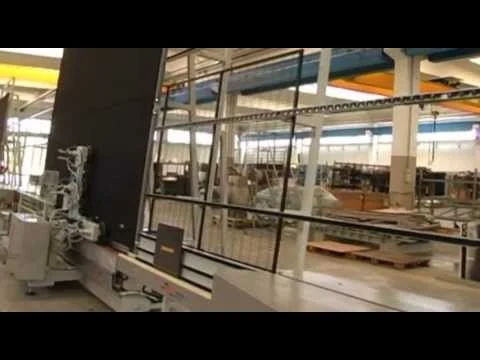

TURNOVER · Unidad de volteo
Demostración oficial del equipo. El vídeo original tiene una resolución limitada.
Ver en YouTube ↗Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
SCHIATTI ANGELO · Documentación original
Catálogo de la gama.
Catálogo 09/2021 · REV7 · 25 páginas de PDF · 5,8 MB
Gama completa SCHIATTI
Consulta el documento completo del fabricante, con sus imágenes, especificaciones y configuraciones. Puedes guardarlo para estudiar tu proyecto.
Documento original de SCHIATTI ANGELO, conservado íntegro. Para confirmar el equipo, los opcionales y la configuración de tu instalación, consulta con GLASSAMERICA.

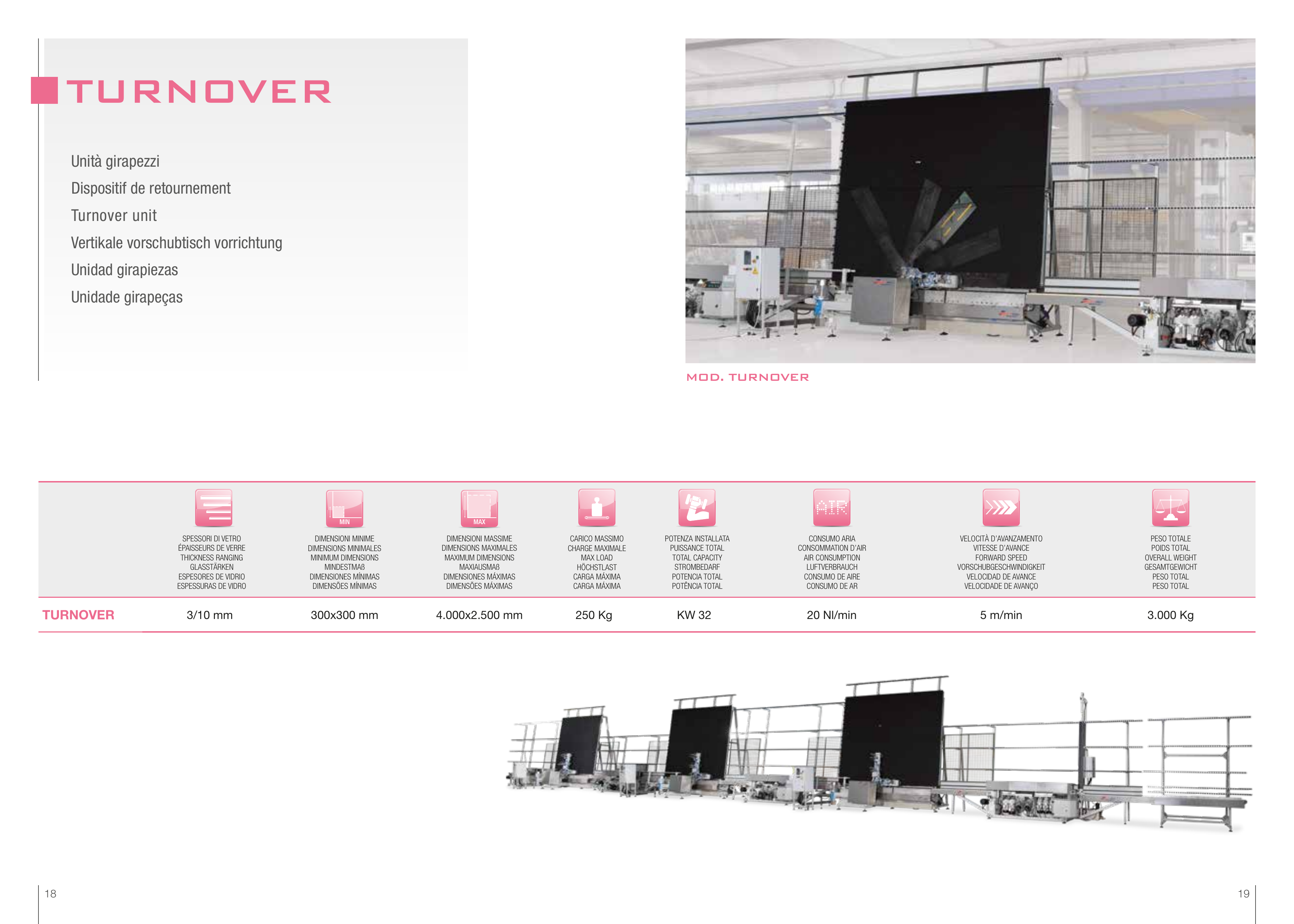

Tablas y esquemas originales del catálogo
Edición 09/2021 · REV7. Las imágenes conservan los datos y las unidades de esa edición; consulta las diferencias indicadas en los datos técnicos.
