TECNOCAT · Clasificadores y almacenamiento ↗

CLA / CLAW

Clasificador con apertura motorizada y bloqueo automático.

Consultar este equipo ↗Ver ficha original ↓

Base útil A: 110–400 mm, según modelo
Carga por caballete: 2.000–7.500 kg, según base
Formato máximo publicado: 3.700 × 2.600 mm

En tu trabajo

Organizar el vidrio.

Acceso frecuente a paquetes y hojas almacenados.
Ordenación de material en fábrica.

Conoce cómo trabaja

La tecnología, al detalle.

Base y capacidad

Siete bases, con capacidades de 2.000 a 7.500 kg por caballete. La tabla relaciona cada modelo con su base útil y el espacio que ocupa.

Apertura del almacén

El acceso motorizado abre un espacio de 850 mm. Esta apertura se incluye en el cálculo de longitud del conjunto.

Longitud según posiciones

Calcula la longitud necesaria para un número de caballetes o las posiciones que caben en el espacio disponible.

Clasificadores Tecnocat para almacenamiento de vidrio · TECNOCAT

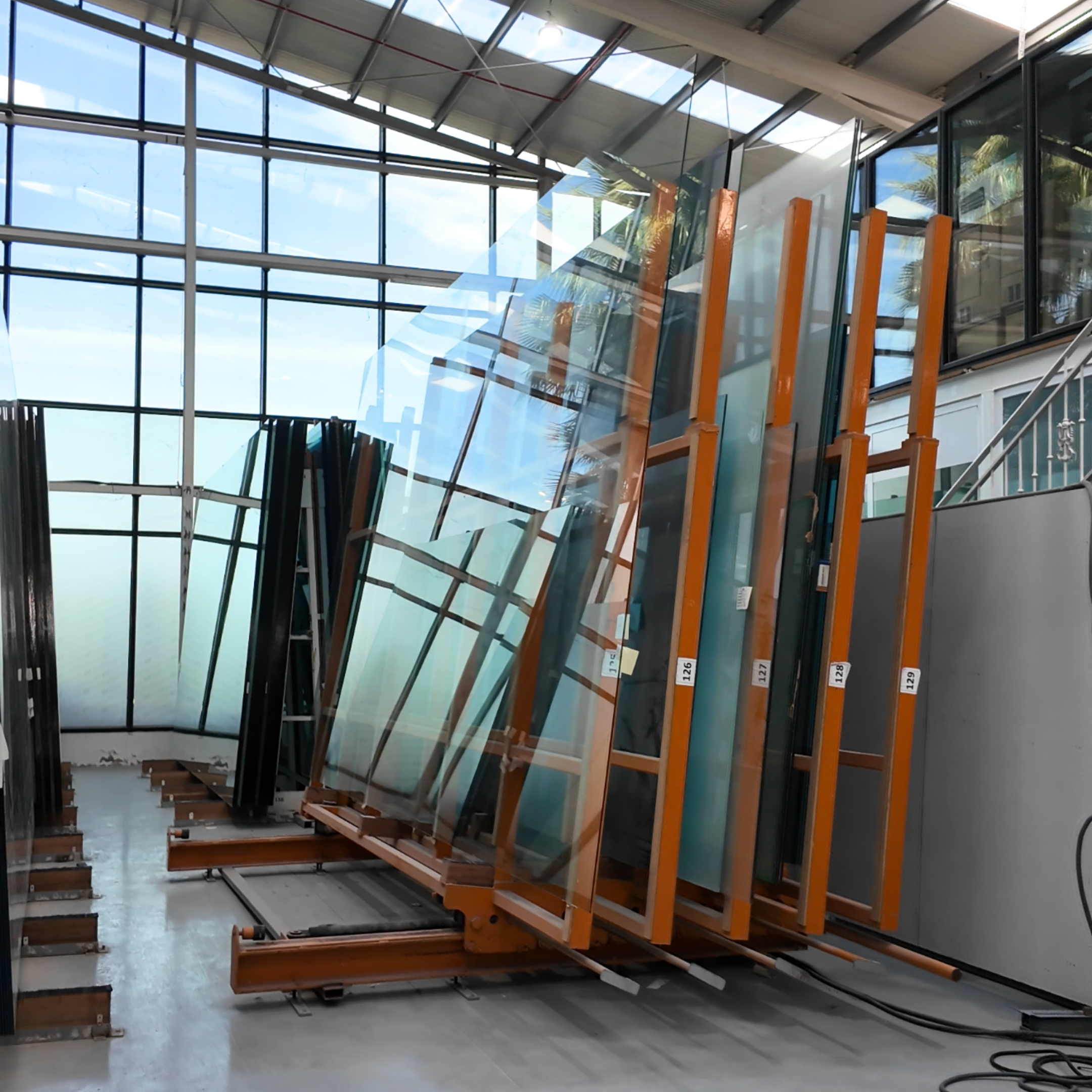

Clasificador Tecnocat para optimización del almacenamiento de vidrio · TECNOCAT

Demostraciones del equipo

El trabajo, en vídeo.

TECNOCAT 21 SL- CLASIFICADORES DE VIDRIO. CLA-CLAD

Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.

Ver en YouTube ↗

TECNOCAT · CLA / CLAW

Datos técnicos.

Base útil A: 110–400 mm, según modelo
Carga por caballete: 2.000–7.500 kg, según base
Formato máximo publicado: 3.700 × 2.600 mm
Apertura: Motorizada · 850 mm (O)
Espacio ocupado B: 205–515 mm por caballete
Longitud del conjunto: Suma de B + 850 + 345 mm
Potencia indicada: 3 kW
Aire comprimido: 7 bar · 10 l/min

La tabla de capacidades y la fórmula de longitud corresponden a las fichas originales CLA STORAGE y CLAW STORAGE facilitadas por GLASSAMERICA. La carga indicada es por caballete y depende de la base seleccionada.

Elegir la base y el espacio

Capacidad y longitud del almacén.

La base útil A determina la capacidad de cada caballete. Para calcular la longitud se utiliza B, el espacio que ocupa ese caballete en el conjunto.

Capacidades por caballete · CLA / CLAW
Modelo	Base útil A	Carga por caballete	Espacio ocupado B
CLA-100 / CLAW-100	110 mm	2.000 kg	205 mm
CLA-150 / CLAW-150	150 mm	2.500 kg	245 mm
CLA-200 / CLAW-200	200 mm	3.500 kg	295 mm
CLA-250 / CLAW-250	250 mm	4.500 kg	345 mm
CLA-300 / CLAW-300	300 mm	5.500 kg	395 mm
CLA-350 / CLAW-350	350 mm	6.500 kg	465 mm
CLA-400 / CLAW-400	400 mm	7.500 kg	515 mm

CLA-100 / CLAW-100 tienen una base útil A de 110 mm.

L = suma de B + 850 + 345 mm

A la suma del espacio ocupado por los caballetes se añaden 850 mm de apertura (O) y 345 mm adicionales.

Calculador CLA / CLAW

Planifica tu espacio.

Una posición corresponde a un caballete. Este cálculo utiliza la misma base en todos los caballetes.

Longitud del almacén

5.830 mm

5,83 m de longitud total

9 posiciones · CLA-400 / CLAW-400 · Base útil de 400 mm

Carga por caballete: 7.500 kg
Espacio ocupado por caballete (B): 515 mm
Longitud de los caballetes: 4.635 mm
Apertura (O): 850 mm
Longitud adicional: 345 mm
Espacio restante
Capacidad total de almacenamiento: 67,5 Tn

9 × 515 + 850 + 345 = 5.830 mm

Estimación de la longitud del conjunto. La distribución final se concreta con el plano de la instalación.

Ver tabla y plano original CLA ↗Ver tabla y plano original CLAW ↗

Toda la información en esta ficha

Guárdala para tu proyecto.

Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.

Documentación TECNOCAT

Fichas y planos originales.

PDF original · 1 página

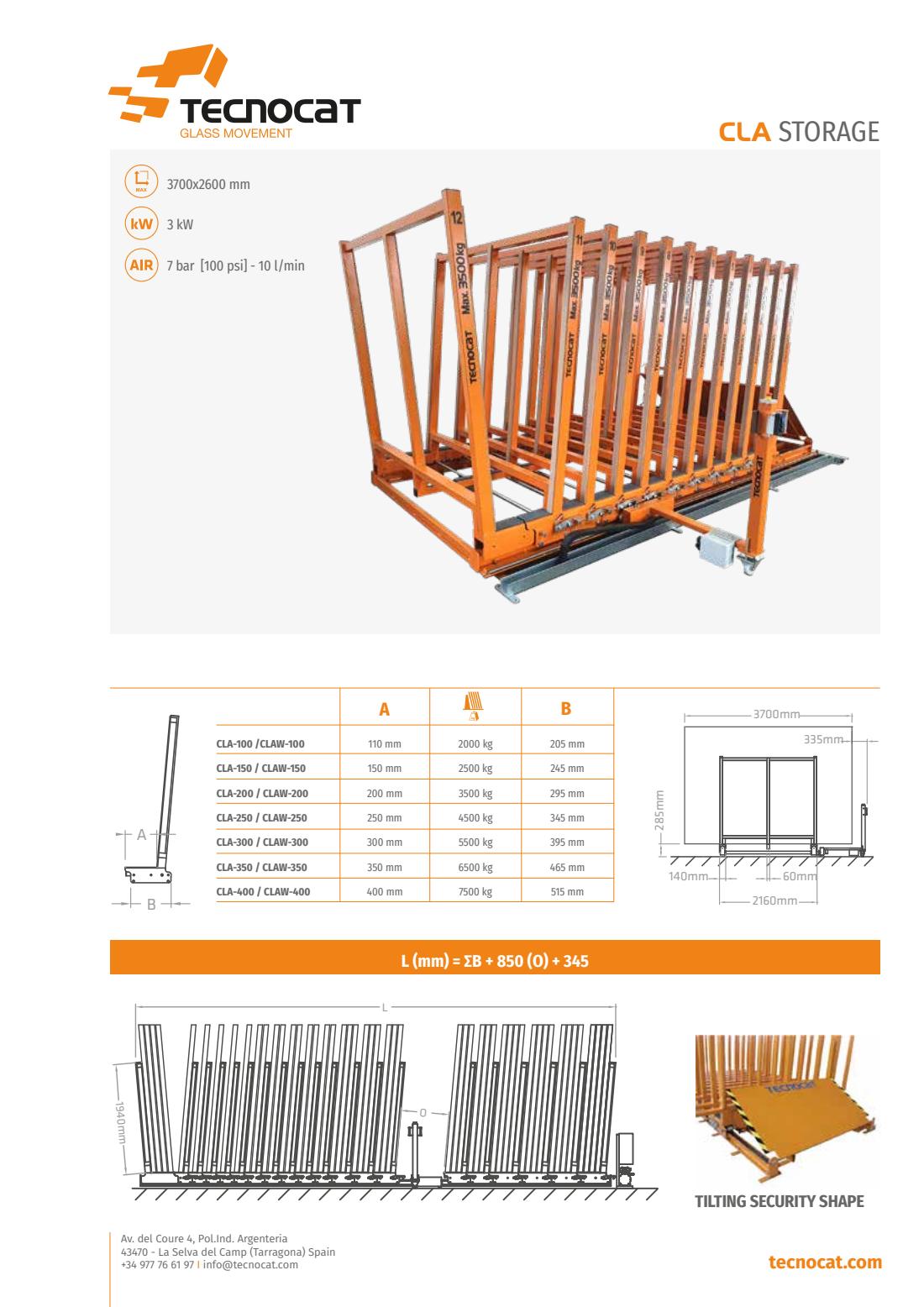

CLA STORAGE

Consulta las dimensiones, las variantes y los datos del fabricante.

Abrir documento ↗Guardar PDF ↓

PDF original · 1 página

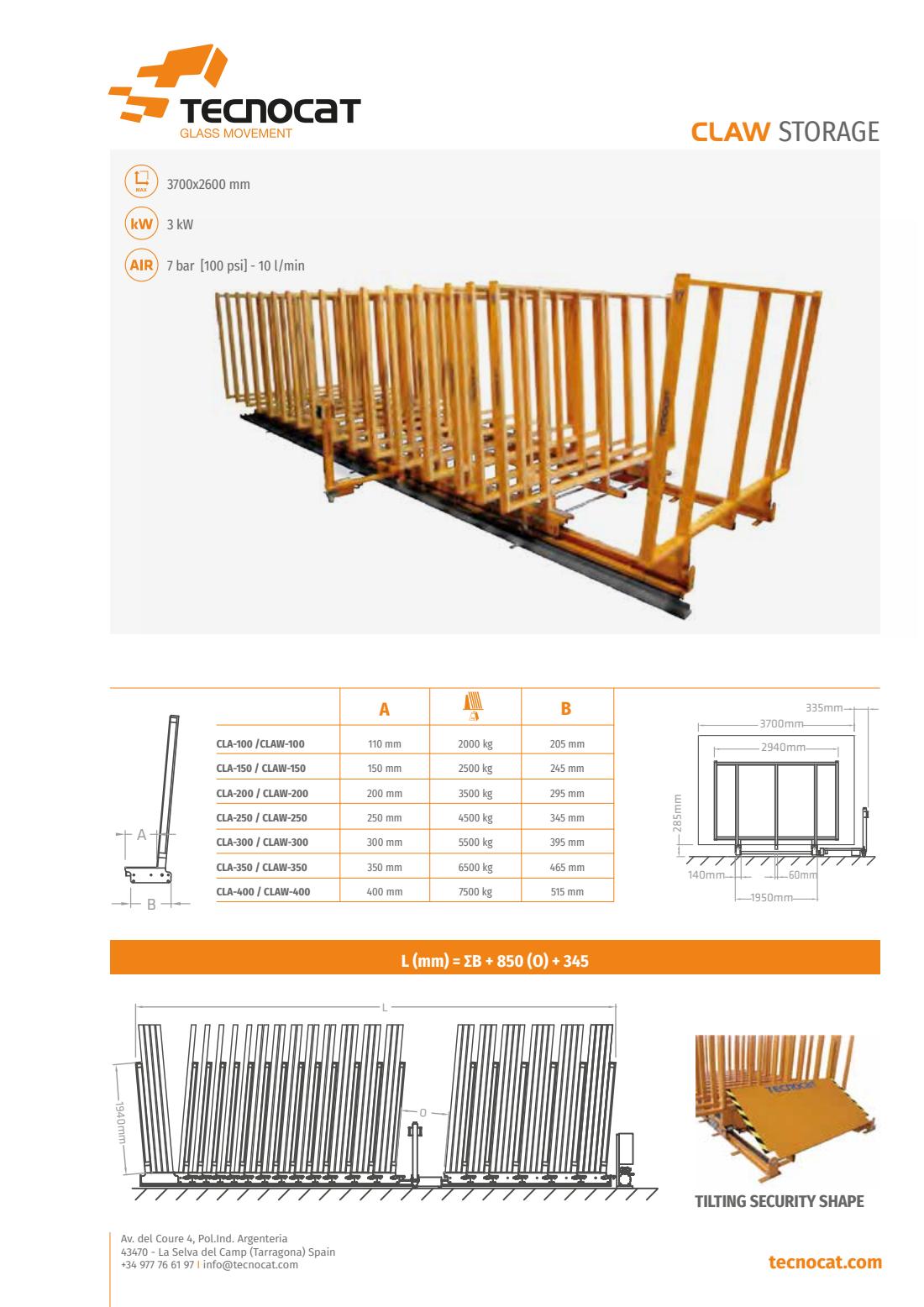

CLAW STORAGE

Consulta las dimensiones, las variantes y los datos del fabricante.

Abrir documento ↗Guardar PDF ↓
