SL 409 · Extensión simple
La versión SL 409 dispone de una extensión de 600 mm. Eleva hasta 3.100 mm y admite 200 kg con el brazo extendido.
TECNOCAT · Robots de instalación ↗
Smartlift SL 409
Robot para instalar vidrio en obra, con capacidad máxima de 430 kg y versiones SL 409, HL, HLE y HLE RT según la extensión del brazo y el giro del yugo.
- Uso
- Instalación en obra
- Capacidad máxima
- 430 kg
- Elevación
- 3.100–3.650 mm según versión
En tu trabajo
Elevar y posicionar en obra.

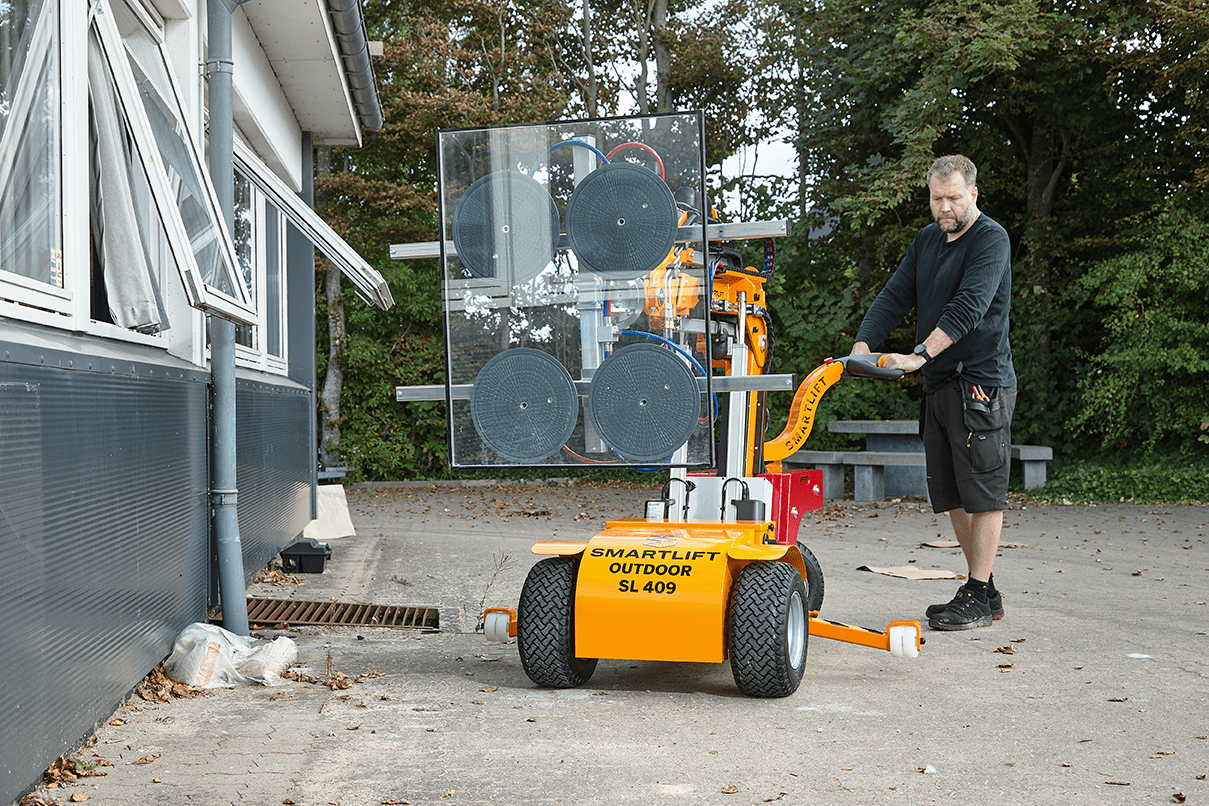

- Colocación de cerramientos y acristalamientos.
- Manipulación de vidrio en accesos de obra limitados.
Conoce cómo trabaja
La tecnología, al detalle.
HL · Segunda extensión manual
La primera extensión se acciona con el mando y la segunda se extiende manualmente. El giro del yugo es manual.
HLE · Dos extensiones desde el mando
Las dos extensiones se accionan con el mando. El giro del yugo es manual.

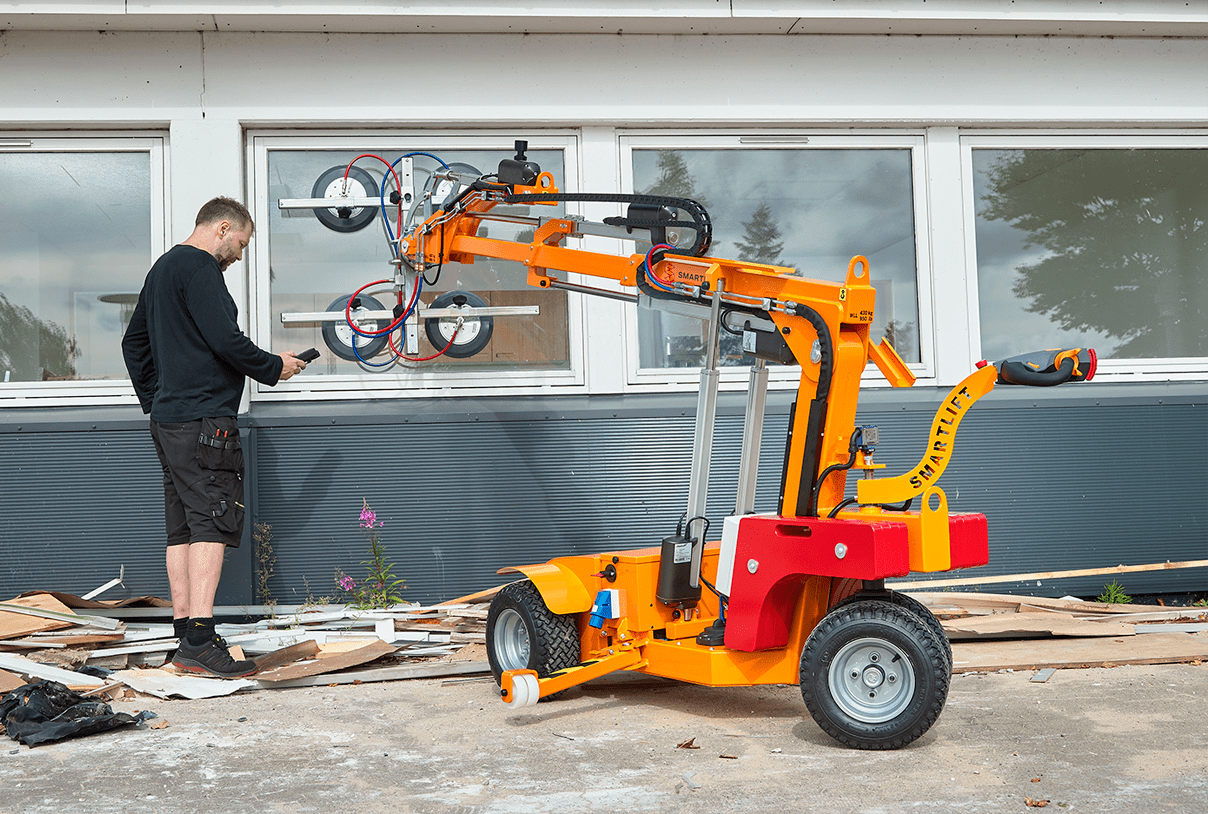

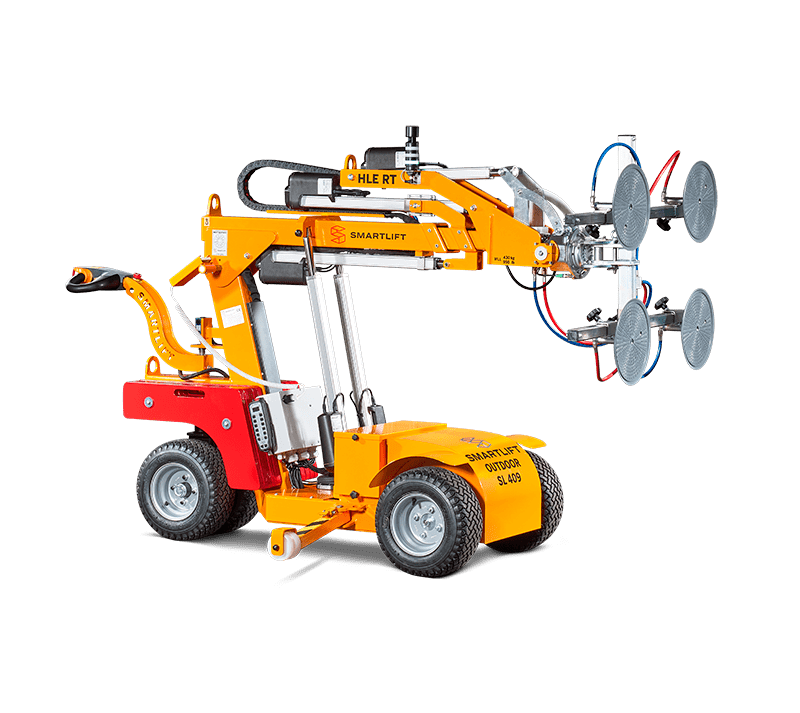

HLE RT · Giro desde el mando
Las dos extensiones y el giro del yugo se accionan con el mando. El giro eléctrico es de ±165°.
Tracción delantera
Tracción delantera y freno electromagnético, con autonomía de hasta 10 horas con carga completa.
TECNOCAT · Smartlift SL 409
Datos técnicos.
- Capacidad máxima de la gama
- 430 kg
- Capacidad con brazo extendido
- 200 kg en SL 409 · 100 kg en HL, HLE y HLE RT
- Altura de elevación
- 3.100 mm en SL 409 · 3.650 mm en HL, HLE y HLE RT
- Extensión del brazo
- 600 mm en SL 409 · 600 + 600 mm en HL, HLE y HLE RT
- Giro del yugo
- Manual en HL y HLE · Eléctrico en HLE RT
- Giro eléctrico · HLE RT
- ±165°
- Desplazamiento lateral
- 100 mm
- Ancho
- 820 mm
- Ventosas
- 4 × Ø300 mm
- Peso neto según versión
- 700–730 kg
- Autonomía
- Hasta 10 h con carga completa
La carga admisible depende del alcance y de la posición del brazo. Consulta el diagrama de la versión indicada y las instrucciones del equipo suministrado.
Carga, altura y alcance
Diagramas de carga.
La capacidad de elevación varía con la posición del brazo. Consulta en cada diagrama la relación entre carga, altura y alcance para la versión indicada.
SL 409 HLE RT
El diagrama corresponde a la versión indicada. Para la maniobra deben seguirse las condiciones y las instrucciones del manual del equipo suministrado.
Elegir el equipo
Configuraciones del equipo.
| Modelo | Carga máxima / brazo extendido | Elevación | Extensión del brazo |
|---|---|---|---|
| SL 409 | 430 / 200 kg | 3.100 mm | 600 mm |
| SL 409 HL | 430 / 100 kg | 3.650 mm | 600 + 600 mm |
| SL 409 HLE | 430 / 100 kg | 3.650 mm | 600 + 600 mm |
| SL 409 HLE RT | 430 / 100 kg | 3.650 mm | 600 + 600 mm |
| Modelo | Ventosas | Ancho | Peso neto |
|---|---|---|---|
| SL 409 | 4 × Ø300 mm | 820 mm | 700 kg |
| SL 409 HL | 4 × Ø300 mm | 820 mm | 710 kg |
| SL 409 HLE | 4 × Ø300 mm | 820 mm | 720 kg |
| SL 409 HLE RT | 4 × Ø300 mm | 820 mm | 730 kg |
Dimensiones y montaje
Planos del fabricante.
Las cotas corresponden a la configuración y a la posición mostradas. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
