Rotación
Manual 360°.
TECNOCAT · Manipulación en fábrica ↗

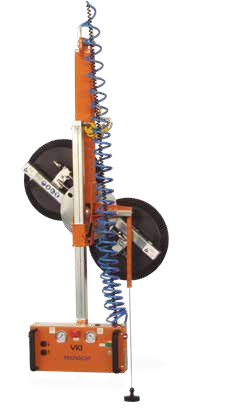

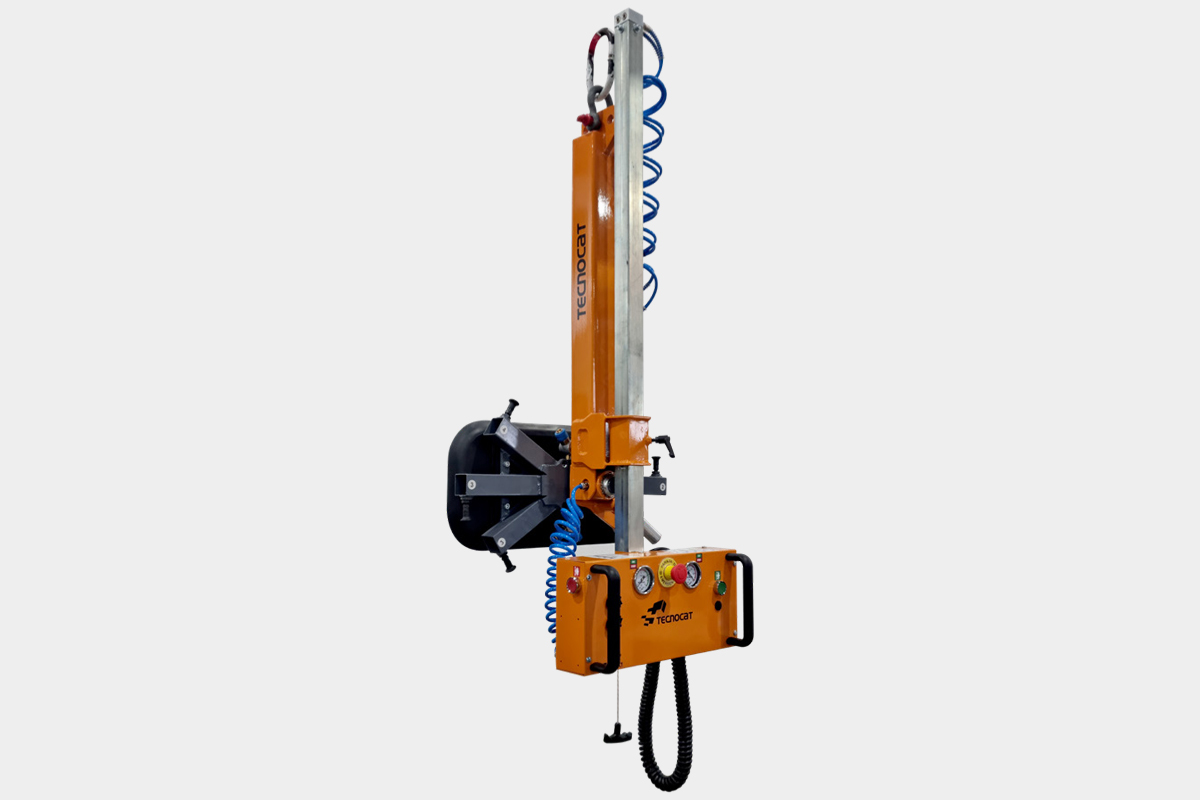

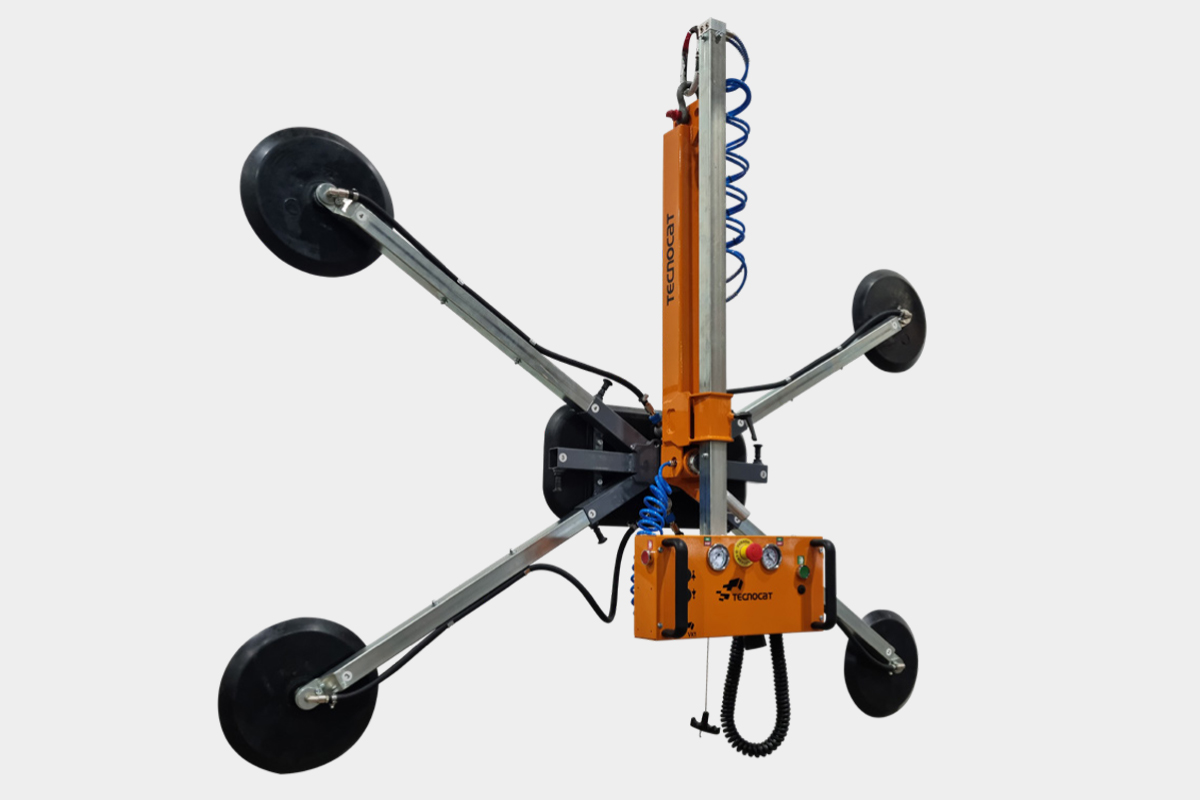

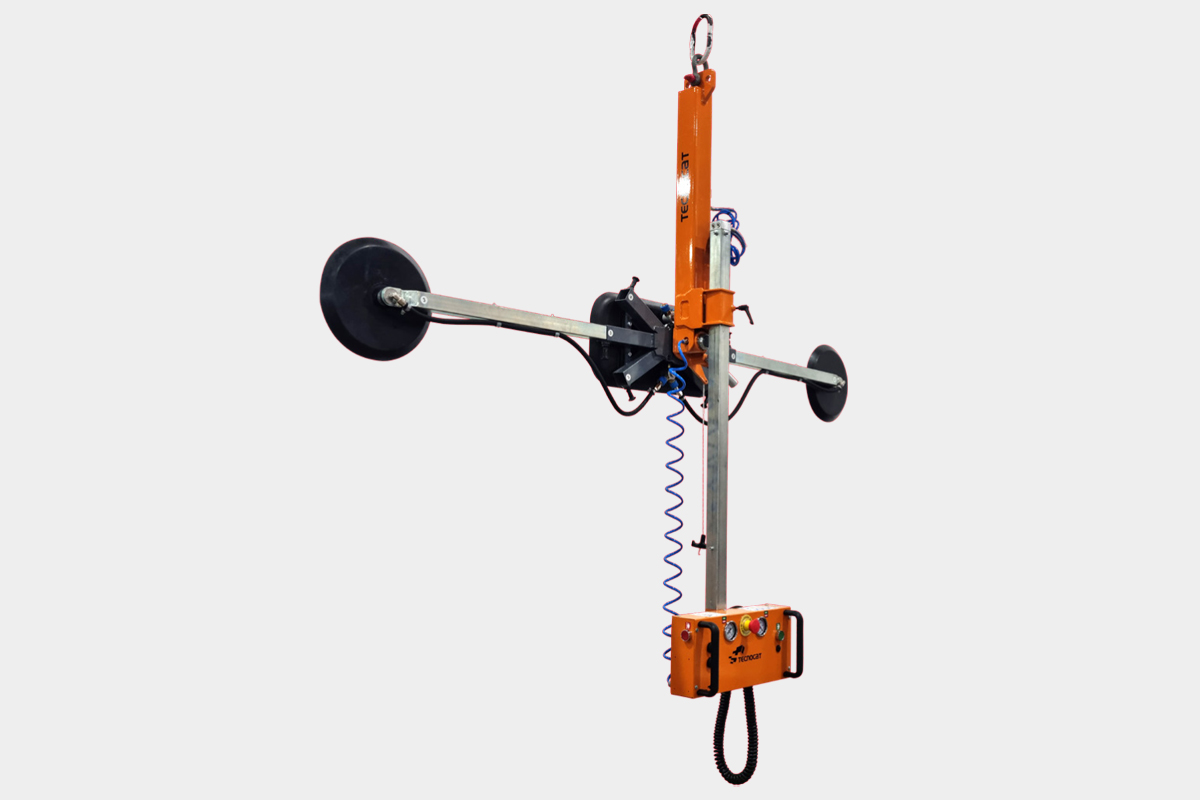

VK1
Ventosas de giro manual para vidrio vertical, disponibles con distintas parrillas.
- Capacidad según parrilla
- 250–1.000 kg; ver variantes
- Rotación
- Manual 360°
- Alimentación
- Aire comprimido
En tu trabajo
Alimentar cada proceso en fábrica.
- Alimentación de CNC verticales.
- Manipulación de puertas, ventanas y piezas de diferentes formatos.
Conoce cómo trabaja
La tecnología, al detalle.
Alimentación
Aire comprimido.
Mando
Extensible vertical.
Capacidades por versión
Las versiones ampliadas tienen capacidades de 650 kg o 1.000 kg según la parrilla. Consulta la tabla para identificar la carga de cada configuración.
Demostraciones del equipo
El trabajo, en vídeo.

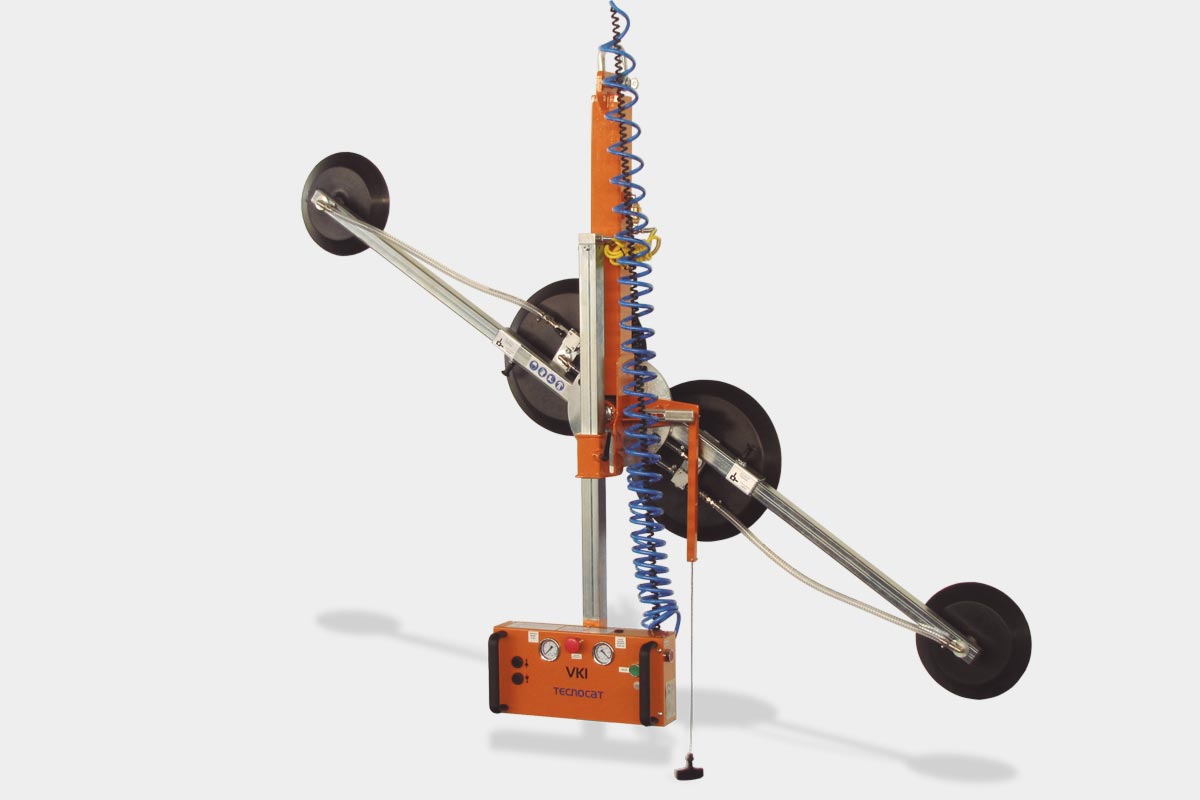

TECNOCAT 21 SL VK1 G2+2
Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.
Ver en YouTube ↗TECNOCAT · VK1
Datos técnicos.
- Capacidad según parrilla
- 250–1.000 kg; ver variantes
- Rotación
- Manual 360°
- Alimentación
- Aire comprimido
- Mando
- Extensible vertical
Dimensiones y montaje
Configuraciones y planos.

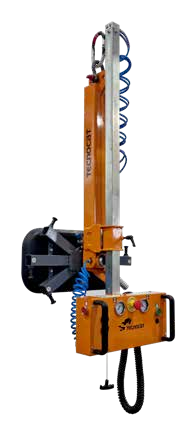

VK1-G1X
- Carga
- 250 kg
- Tara
- 52 kg
VK1-G1X

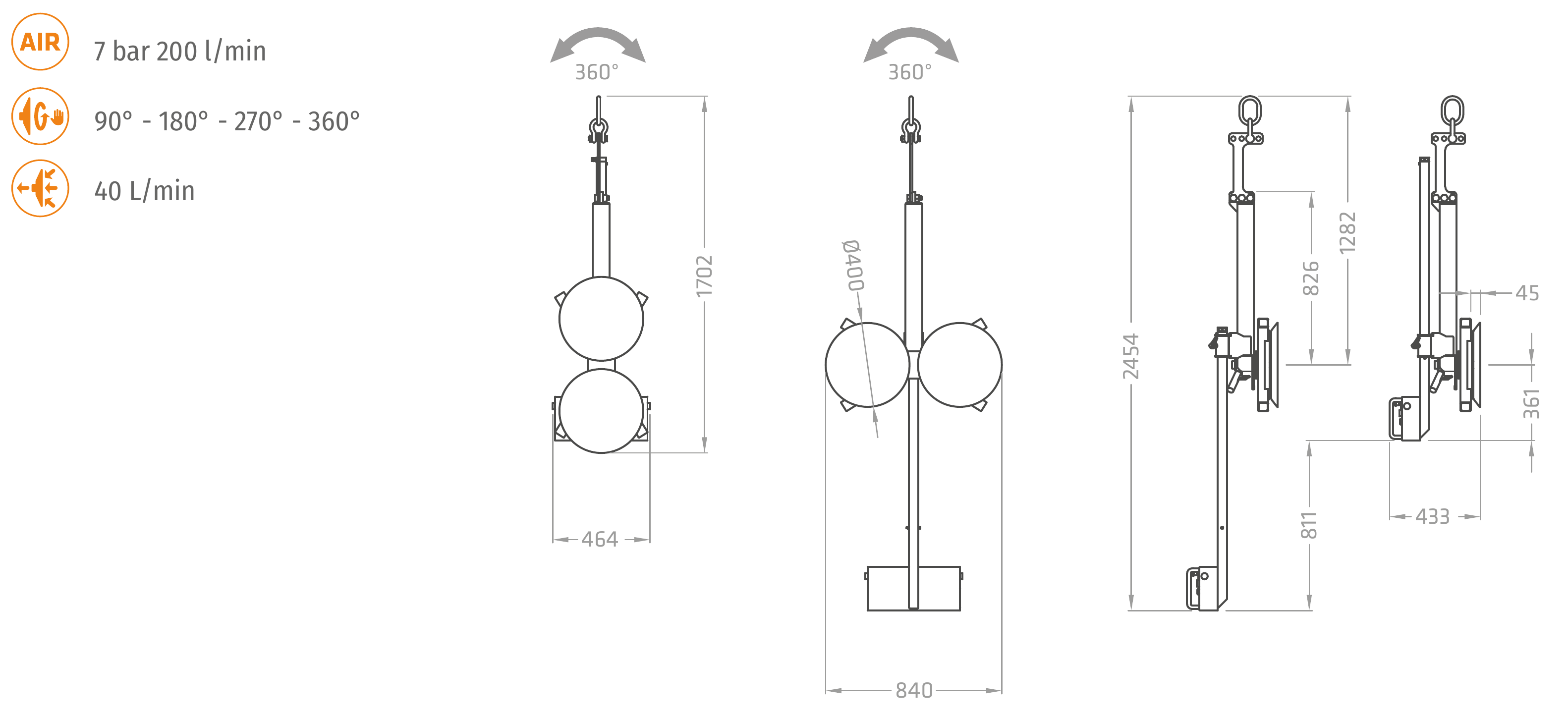

Plano y dimensiones

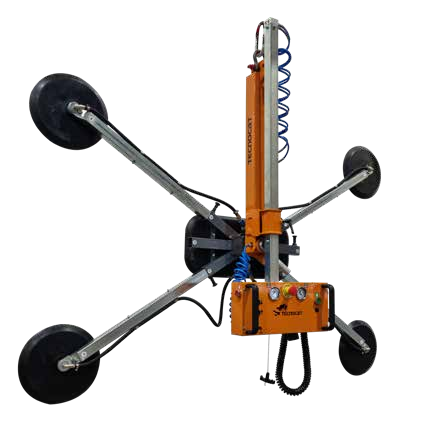

VK1-G1X+4
- Carga
- 650 kg
- Tara
- 76 kg
VK1-G1X+4
Plano y dimensiones

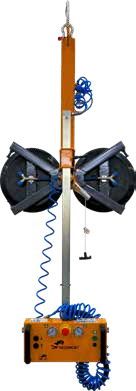

VK1-G2
- Carga
- 480 kg
- Tara
- 50 kg
VK1-G2

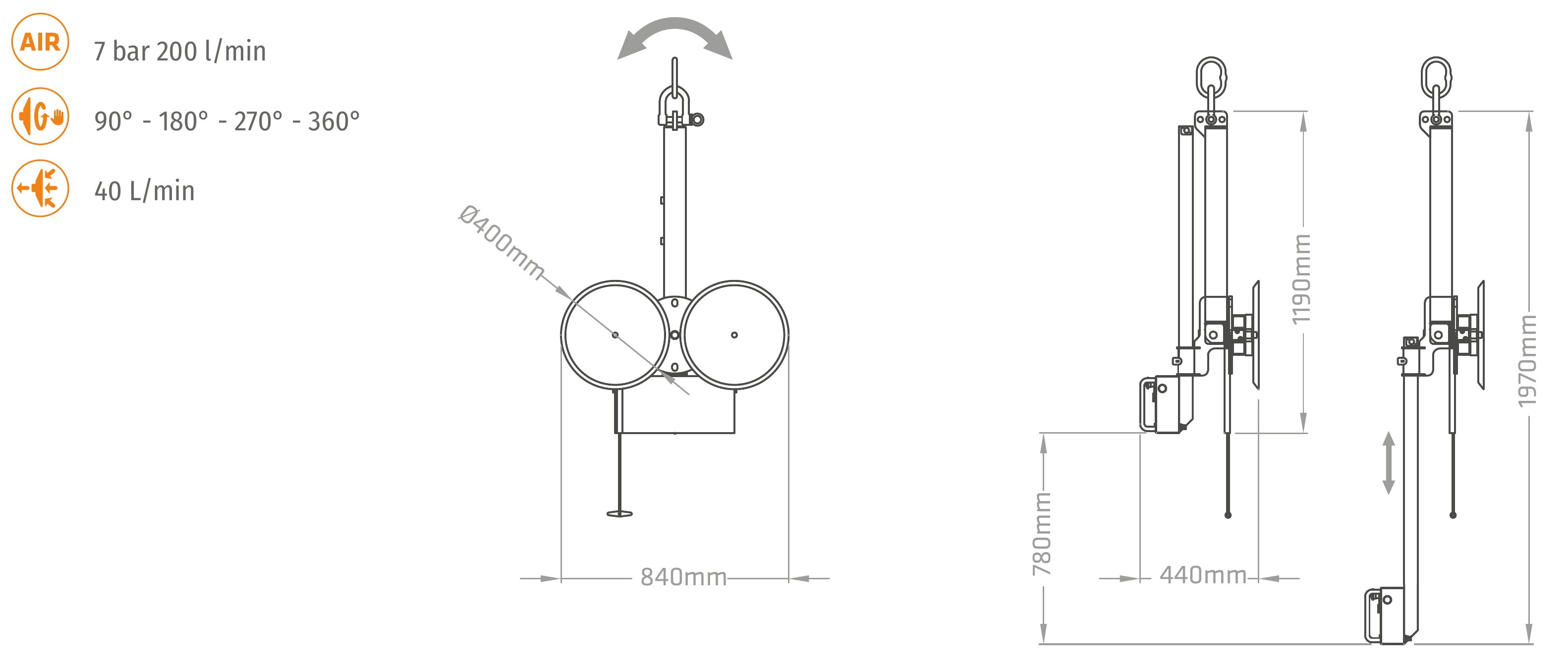

Plano y dimensiones

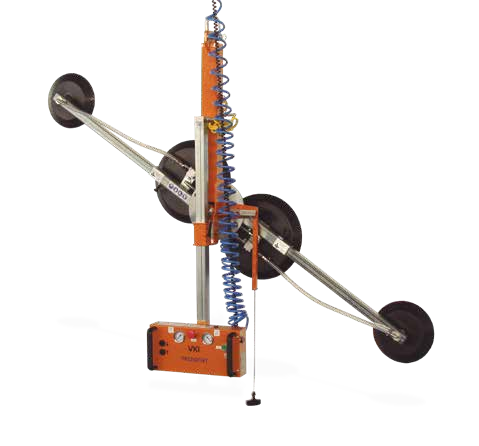

VK1-G2+2
- Carga
- 650 kg
- Tara
- 62 kg
VK1-G2+2
Plano y dimensiones
VK1-G2X
- Carga
- 500 kg
- Tara
- 66 kg
VK1-G2X
Plano y dimensiones

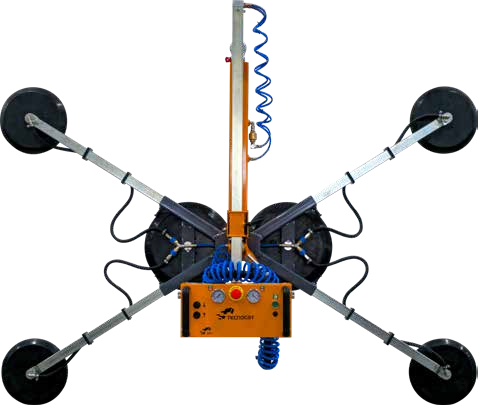

VK1-G2X+4
- Carga
- 1000 kg
- Tara
- 86 kg
VK1-G2X+4

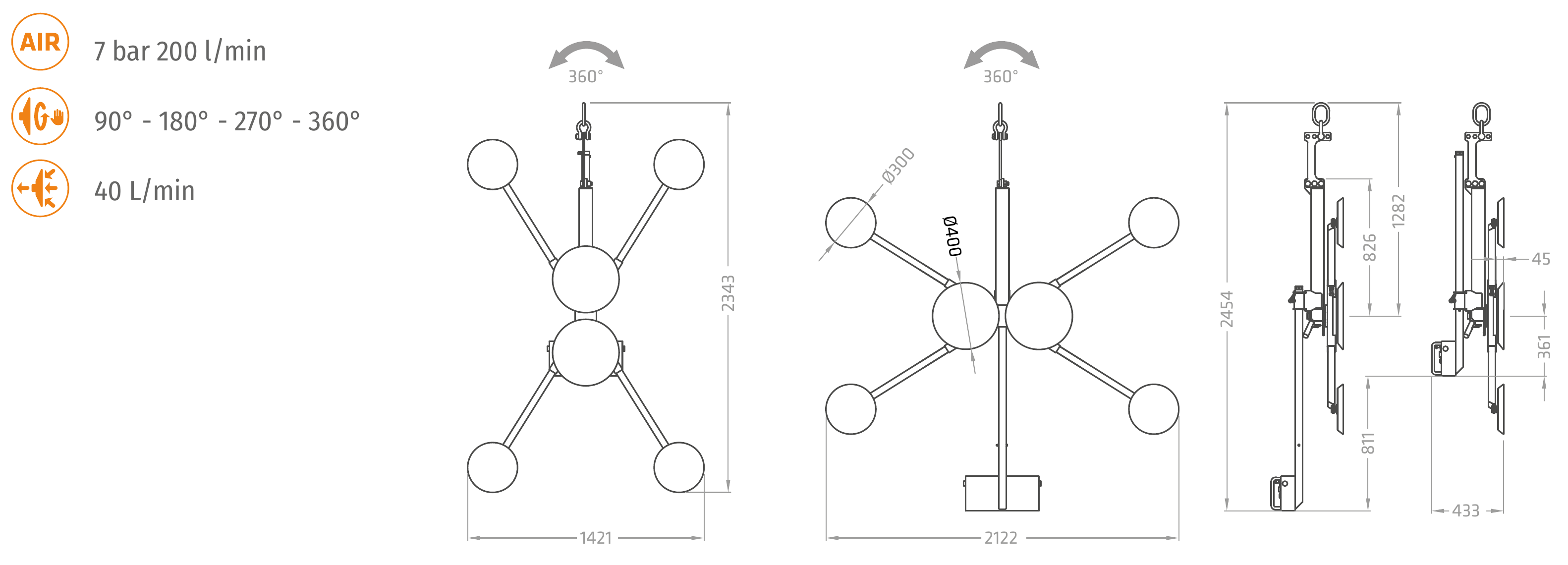

Plano y dimensiones

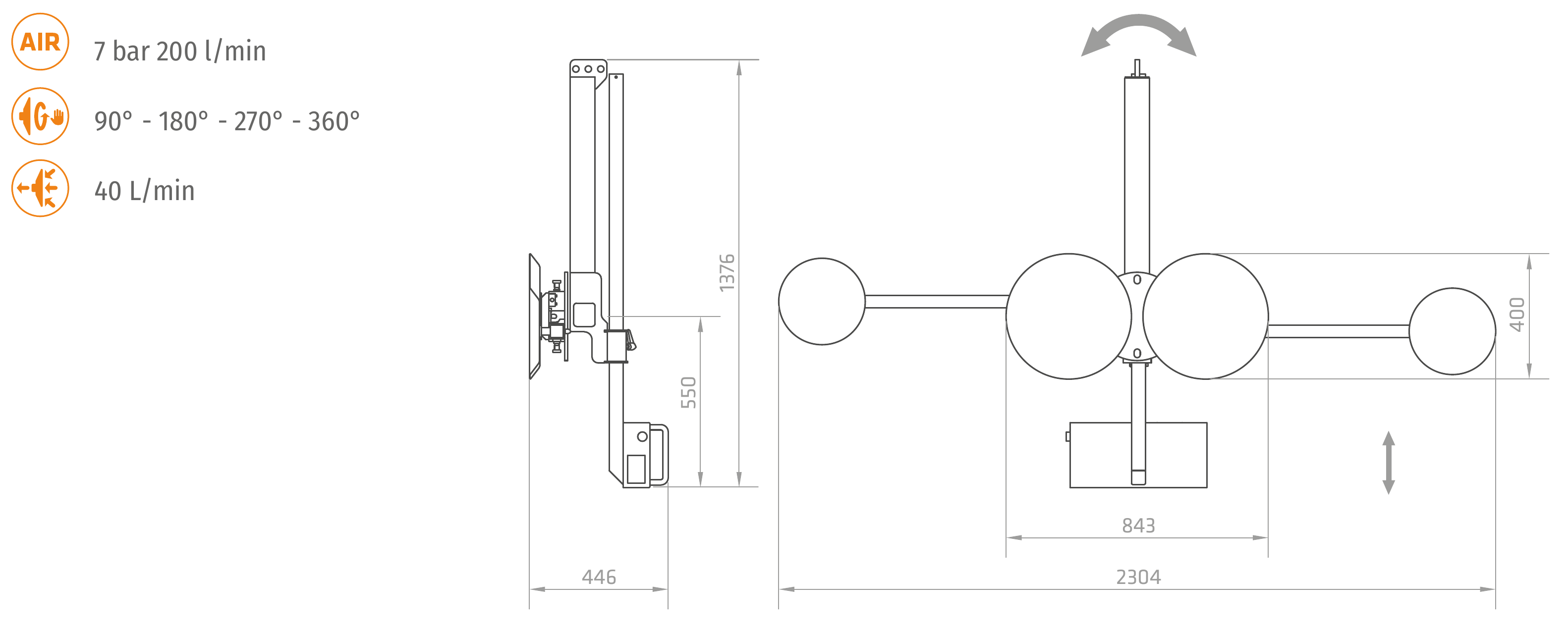

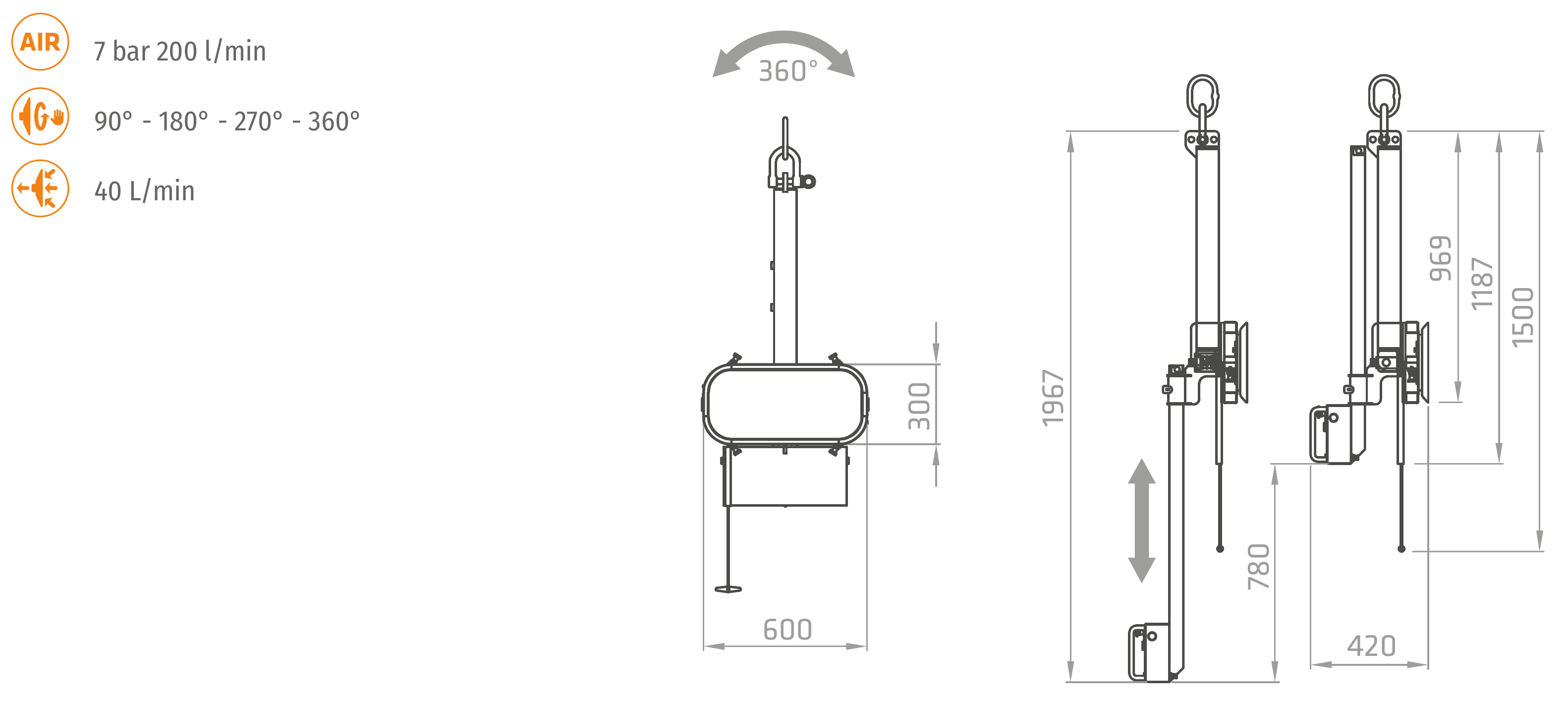

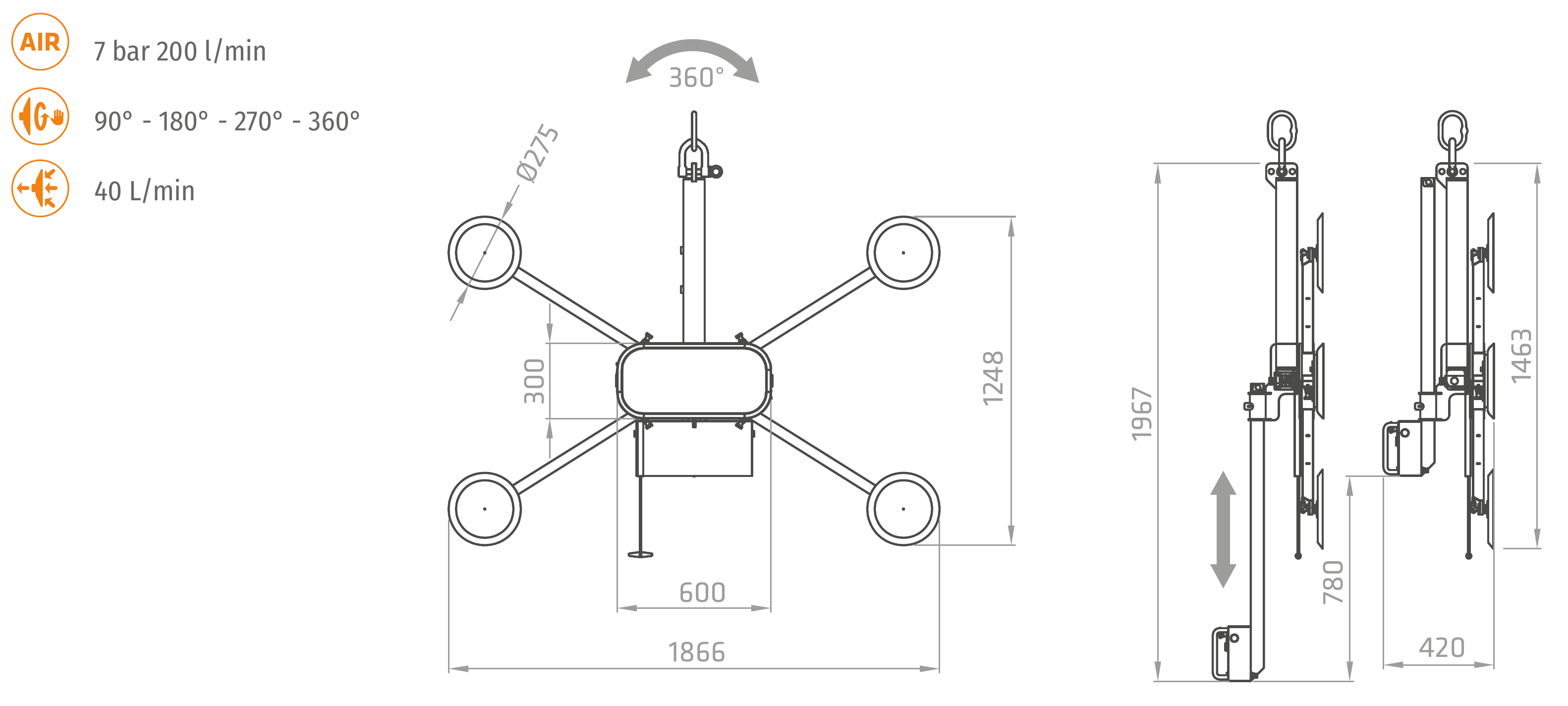

Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
Documentación TECNOCAT
Fichas y planos originales.

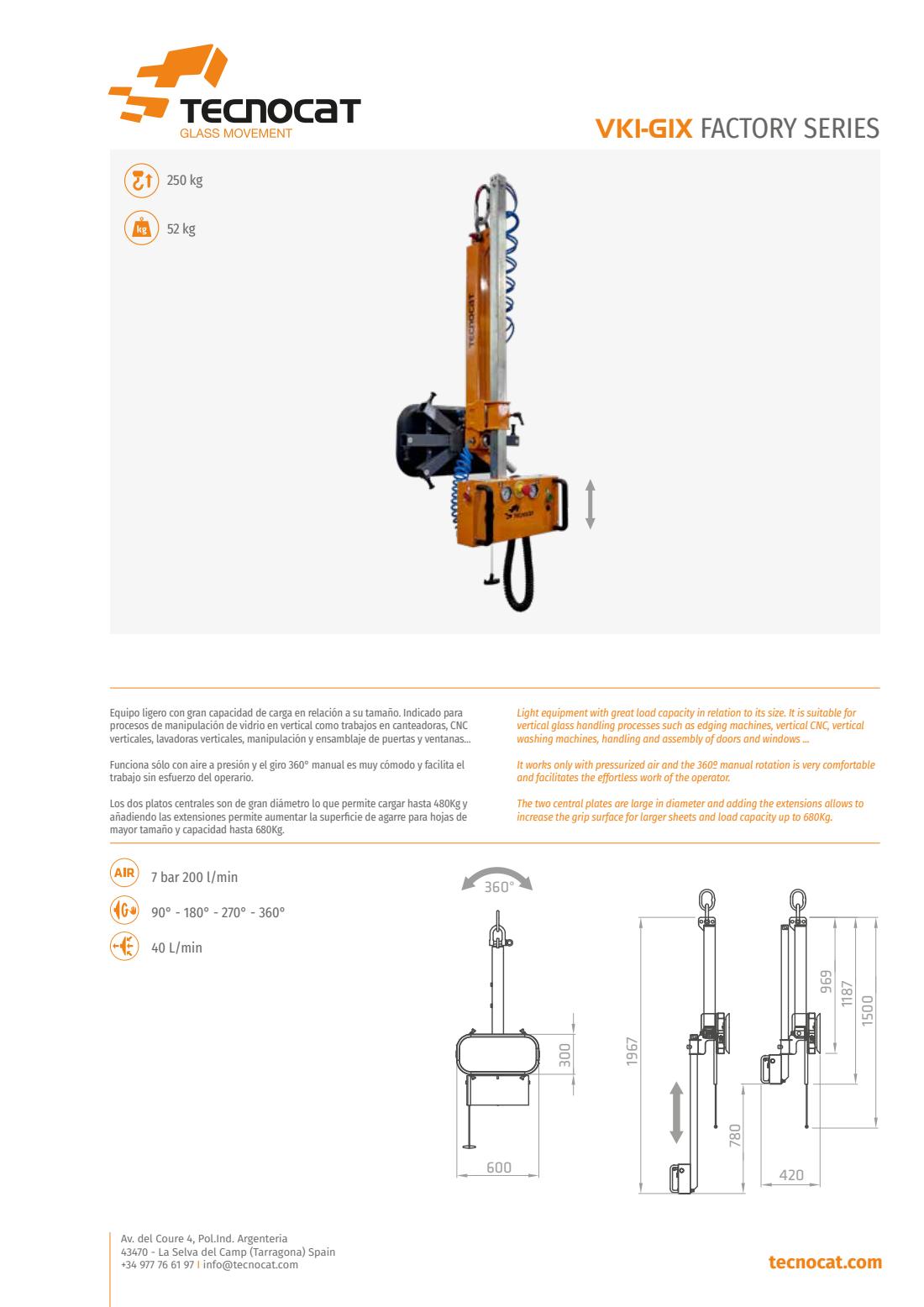

PDF original · 2 páginas
VK1-G1X
Consulta las dimensiones, las variantes y los datos del fabricante.
PDF original · 2 páginas

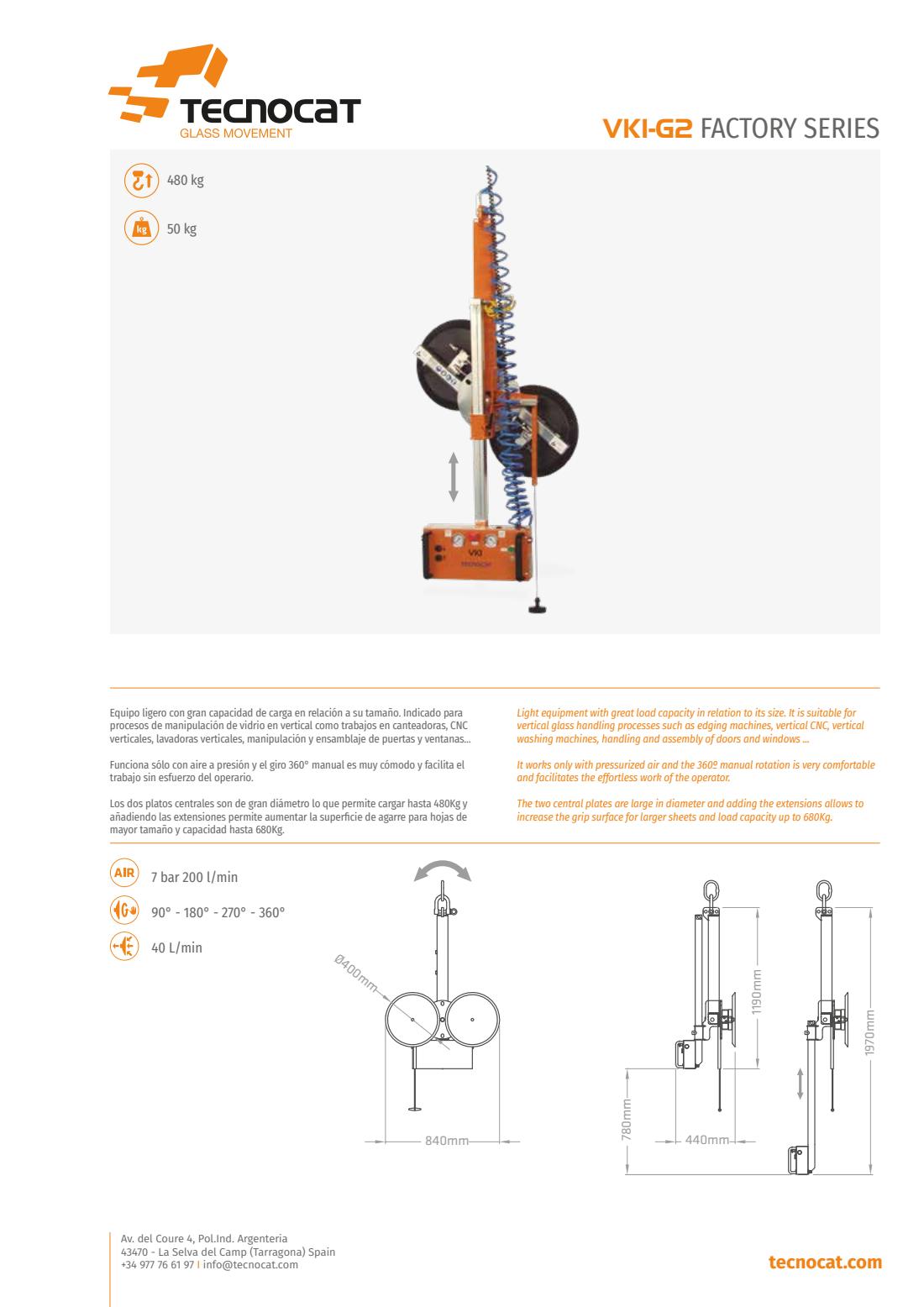

VK1-G2
Consulta las dimensiones, las variantes y los datos del fabricante.
PDF original · 2 páginas

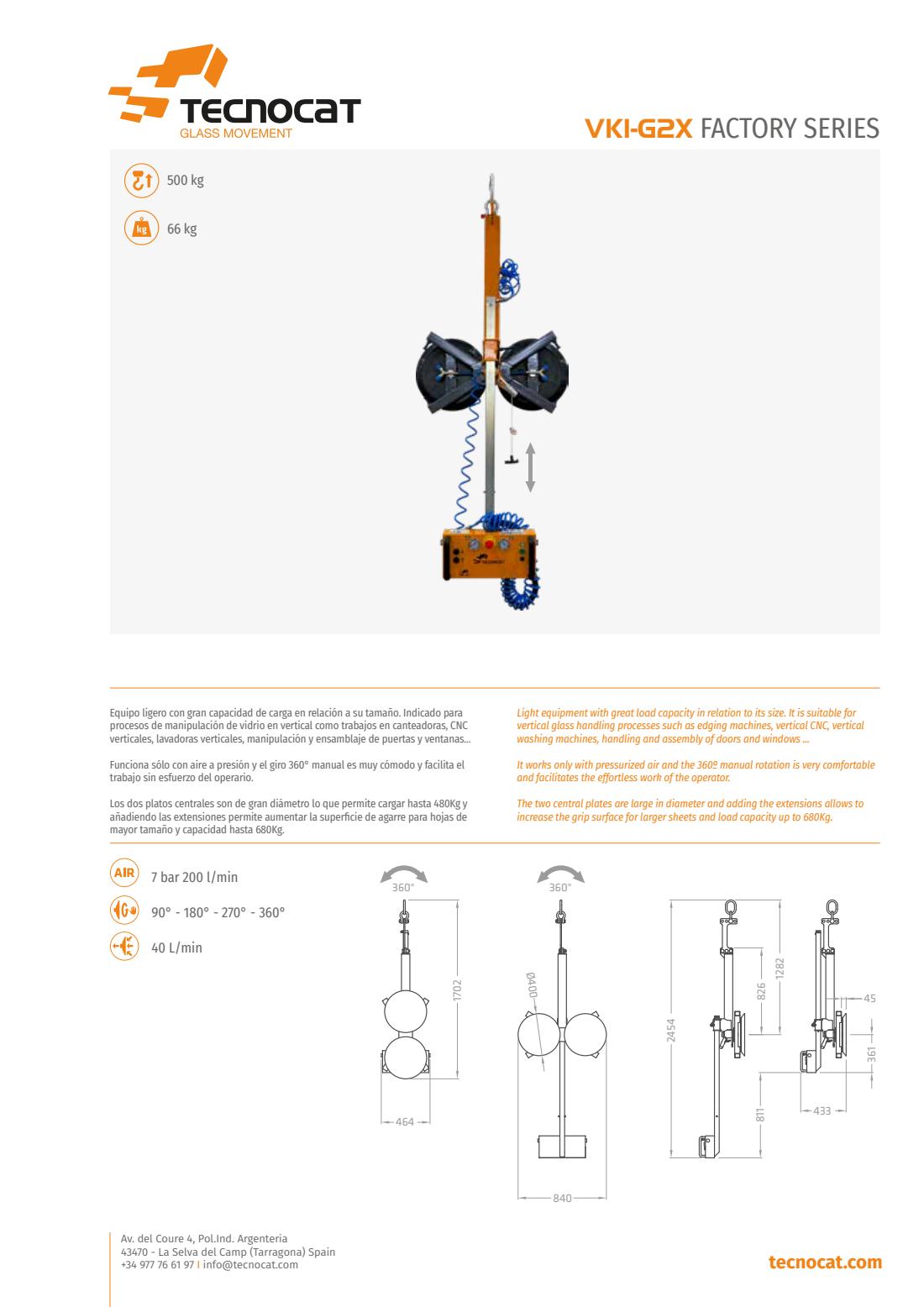

VK1-G2X
Consulta las dimensiones, las variantes y los datos del fabricante.
