01
Configuración de la mesa
Área útil: 3.920 × 2.800 mm. Sistema de carga: basculante.
TUROMAS · Mesas de tronzado MT ↗

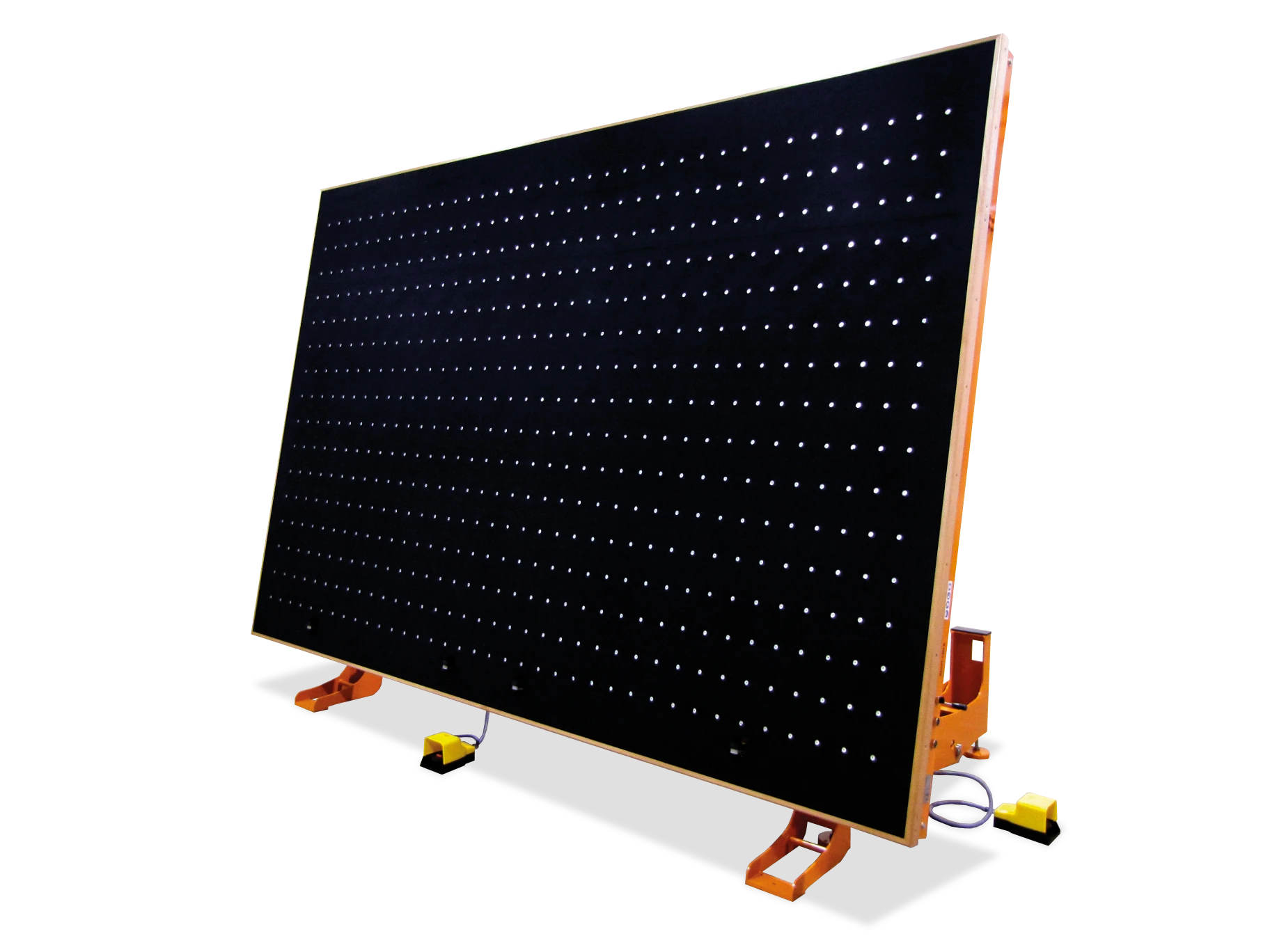

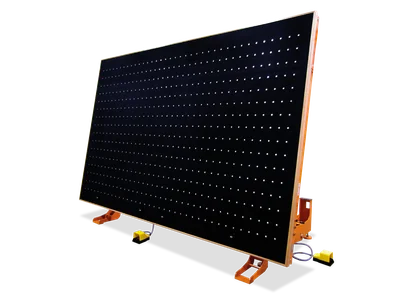

MT-300
Basculante · Área útil de 3.920 × 2.800 mm.
Una mesa auxiliar para integrar la carga y el tronzado en tu flujo de vidrio.
- Área útil de la mesa
- 3.920 × 2.800 mm
- Sistema de carga
- Basculante
- Peso de la máquina
- 1200 kg
- Consumo publicado
- 5 kW
La aplicación
Dimensionar el puesto de trabajo.
El área útil de 3.920 × 2.800 mm describe la mesa. El plano muestra las dimensiones de implantación y el movimiento de la carga.
Comprueba también la altura de los equipos contiguos y el espacio libre alrededor.
Valorar mi aplicación ↗Conoce cómo trabaja
La tecnología, al detalle.
02
Tablero de aluminio y colchón de aire
El aluminio mantiene la planimetría y reduce las pérdidas de aire, especialmente en ambientes húmedos. El colchón facilita mover la hoja; el cierre rápido detiene la flotación al posicionarla.
03
Accionamiento de los tronzadores
Cada línea de empujadores dispone de un pedal para elevarla y quebrar la hoja por la trayectoria rayada. Consulta su disposición en la tabla técnica.
04
Conexión con la línea de corte
La mesa se integra con los procesos RUBI o LAM. El formato, la altura de trabajo y el modo de transferencia se definen para cada instalación.
05
Separar por la línea de corte
Los empujadores actúan sobre la trayectoria previamente rayada. Los ajustes del corte y del tronzado influyen en el acabado del borde.
06
SEP-TOP · Separación en vertical
Los modelos que incorporan SEP-TOP tienen cilindros bajo la superficie que separan la hoja de la mesa basculada y facilitan retirarla con una pinza.
TUROMAS · MT-300
Conoce el equipo en funcionamiento.
Una demostración para tu aplicación.
Cuéntanos qué trabajo quieres ver y te facilitamos una demostración de la configuración adecuada.
Solicitar demostración ↗Especificaciones del modelo
Todos los datos, a mano.
Datos del modelo
- Área útil de la mesa
- 3.920 × 2.800 mm
- Sistema de carga
- Basculante
- Peso de la máquina
- 1200 kg
- Consumo publicado
- 5 kW
- Altura de trabajo
- 920 ± 45 mm
- SEP-TOP
- Incluido
- Tronzadores
- 1 longitudinal + 1 transversal
- Topes de separación en posición vertical
- 2
Suministros y condiciones de instalación
- Alimentación 50 Hz
- 400 V ± 10 % · trifásica + tierra
- Alimentación 60 Hz
- 440 V o 480 V · trifásica + tierra
- Presión mínima del aire
- 7 bar
- Filtración del aire
- 1 micrómetro
- Temperatura de trabajo
- +5 °C a +40 °C
- Humedad de trabajo
- 50 % a 40 °C, sin condensación
Los equipos adicionales y las opciones se definen con la configuración de la instalación. Consulta los planos de esta ficha y revisa la configuración con GLASSAMERICA.
El equipo en tu fábrica
Espacio y distribución.
MT-300
Amplía el plano para consultar las cotas y la configuración mostrada.
Ampliar plano ↗Ejemplos del catálogo original. Revisa con GLASSAMERICA las cotas, los accesos y los equipos adicionales de la configuración que necesitas.
