01 · Transporte
El recorrido por la obra.
Orugas y mando proporcional para transportar la hoja por suelo plano, rampas y escaleras. El espacio de giro y las dimensiones del vidrio deben revisarse para cada recorrido.
ZONZINI · Transporte por escaleras ↗
SKIPPER LIFT GL · 300 kg
Transporta vidrio por escaleras y ayuda a colocarlo con un brazo motorizado y ventosas regulables.
- Capacidad ofrecida
- 300 kg
- Batería de litio
- Ion-litio · 24 V / 55 Ah
- Protección
- IP54
En tu trabajo

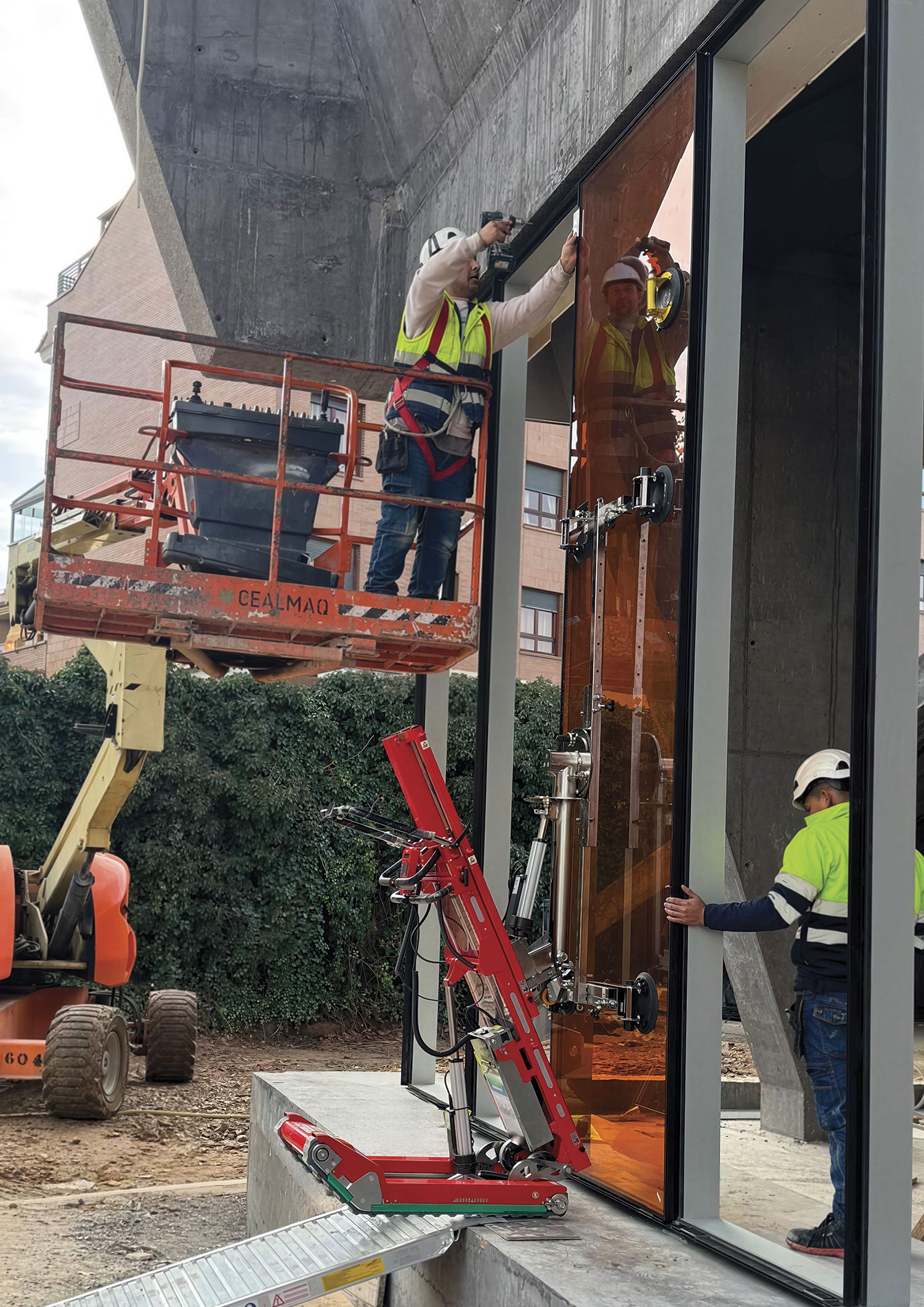

Llevar el vidrio hasta su posición.
- Transportar e instalar hojas de vidrio y unidades acristaladas.
- Acceder a distintas plantas por escaleras, rampas y recorridos de obra.
- Posicionar la pieza con el brazo y ajustar el conjunto de ventosas al formato.
Del transporte a la colocación
El trabajo, paso a paso.
02 · Maniobra

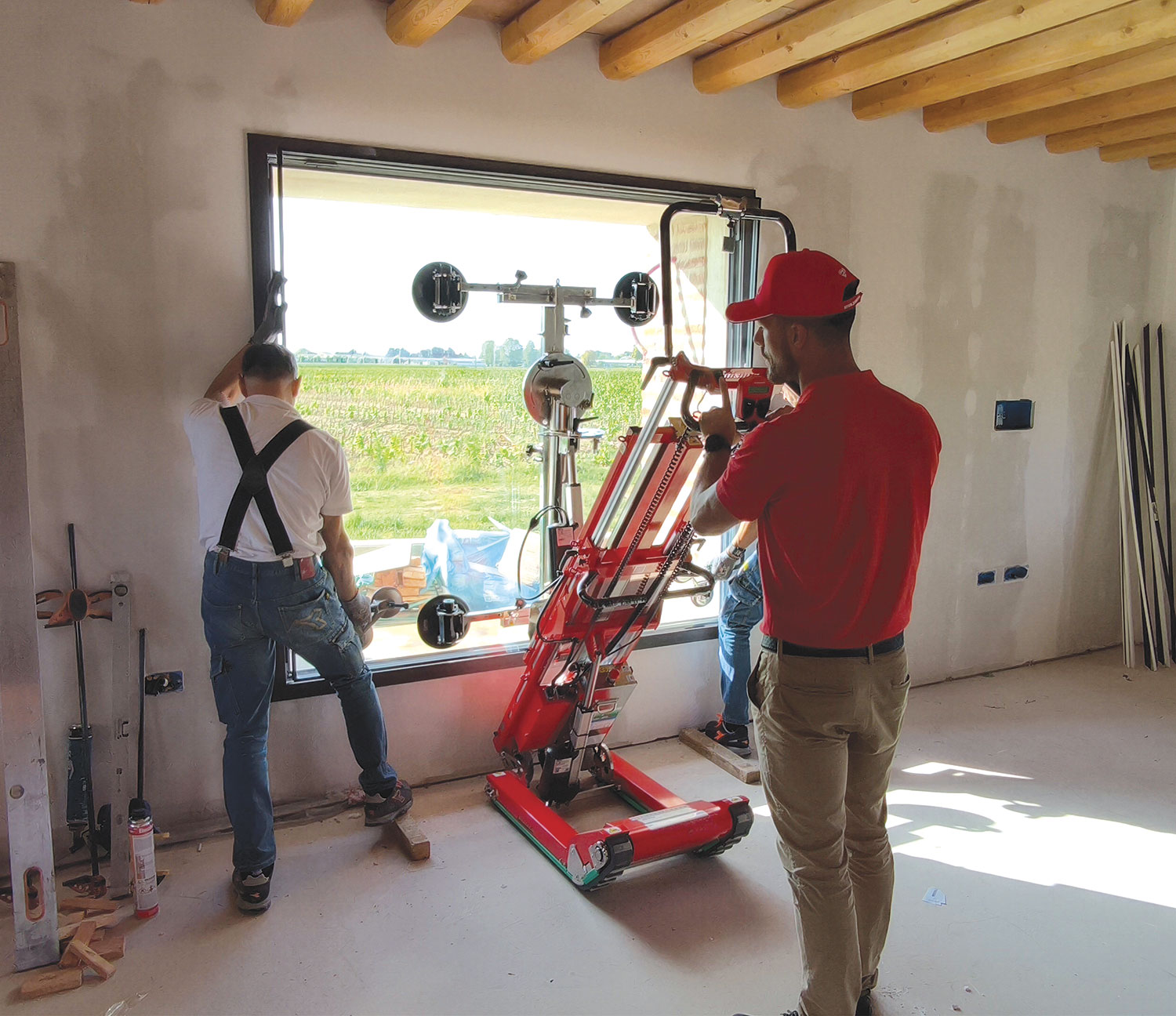

Acercar y orientar la pieza.
El brazo motorizado permite bascular la hoja y desplazarla hacia delante o hacia atrás. El conjunto de ventosas se ajusta en anchura y altura y permite girar el vidrio 180°.
03 · Desplazamiento
Moverse sobre ruedas.
La base con ruedas permite desplazar el equipo por suelo plano sin utilizar las orugas, cuando las condiciones del pavimento lo permiten.
Demostraciones del equipo
El trabajo, en vídeo.

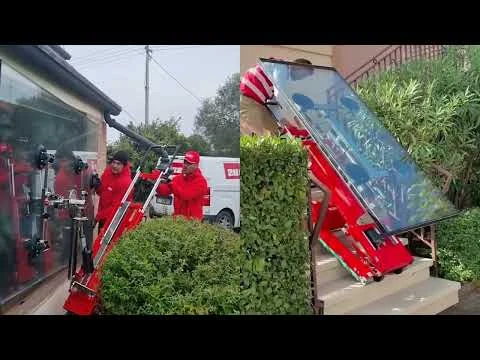

SKIPPER GL · Transporte e instalación
Demostración oficial ZONZINI del SKIPPER GL. Consultar versión, accesorios y carga para tu recorrido.

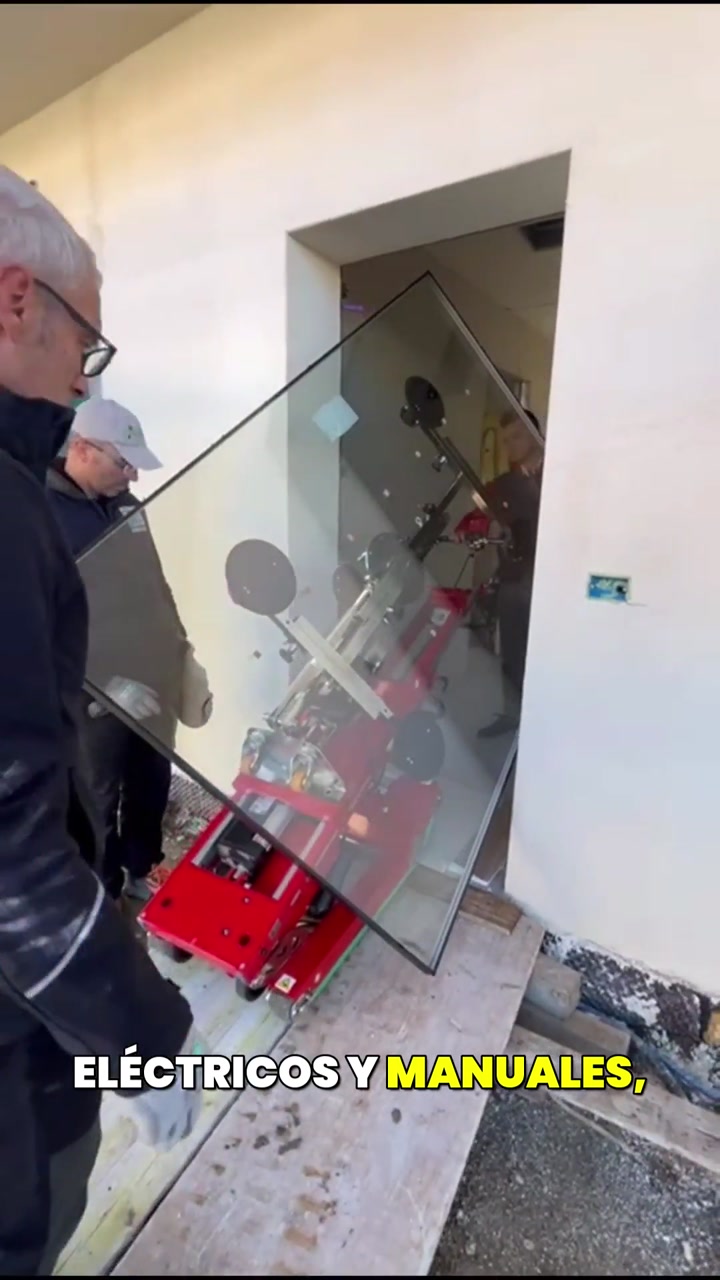

Ver en YouTube ↗SKIPPER GL · Transporte de vidrio en obra
Transporte y colocación de vidrio en obra, con ejemplos de acceso por escaleras y carga en el vehículo.
Ver en YouTube ↗ZONZINI · SKIPPER LIFT GL · 300 kg
Datos técnicos.
- Capacidad ofrecida
- 300 kg
- Batería de litio
- Ion-litio · 24 V / 55 Ah
- Protección
- IP54
- Peso sin batería
- 178 kg
- Peso de la batería de litio
- 9 kg
- Velocidad
- 1 m en 10 segundos
- Autonomía con litio
- Aprox. 2.000 escalones
- Tiempo de carga
- Aprox. 6 horas
- Formato máximo
- 3.000 × 2.500 mm
- Anchura del equipo
- 686 mm
- Rotación del vidrio
- 180°
- Mando
- Joystick proporcional
- Ajuste de ventosas
- En anchura y altura
- Altura y recorrido del brazo
- Consultar planos ↓
La autonomía depende de la temperatura, la carga, el estado de la batería y los ciclos de carga.
Preparar tu equipo
Equipamiento y configuración.
Conjunto de ventosas
- Ventosas manuales o eléctricas recargables.
- Yugo desmontable con dos tornillos
- Elegir el montaje según el tipo de vidrio y la tarea.
Accesorios
- Correa de sujeción de la carga, batería de litio de 55 Ah y cargador.
- Base con ruedas neumáticas para desplazamiento sobre suelo plano.

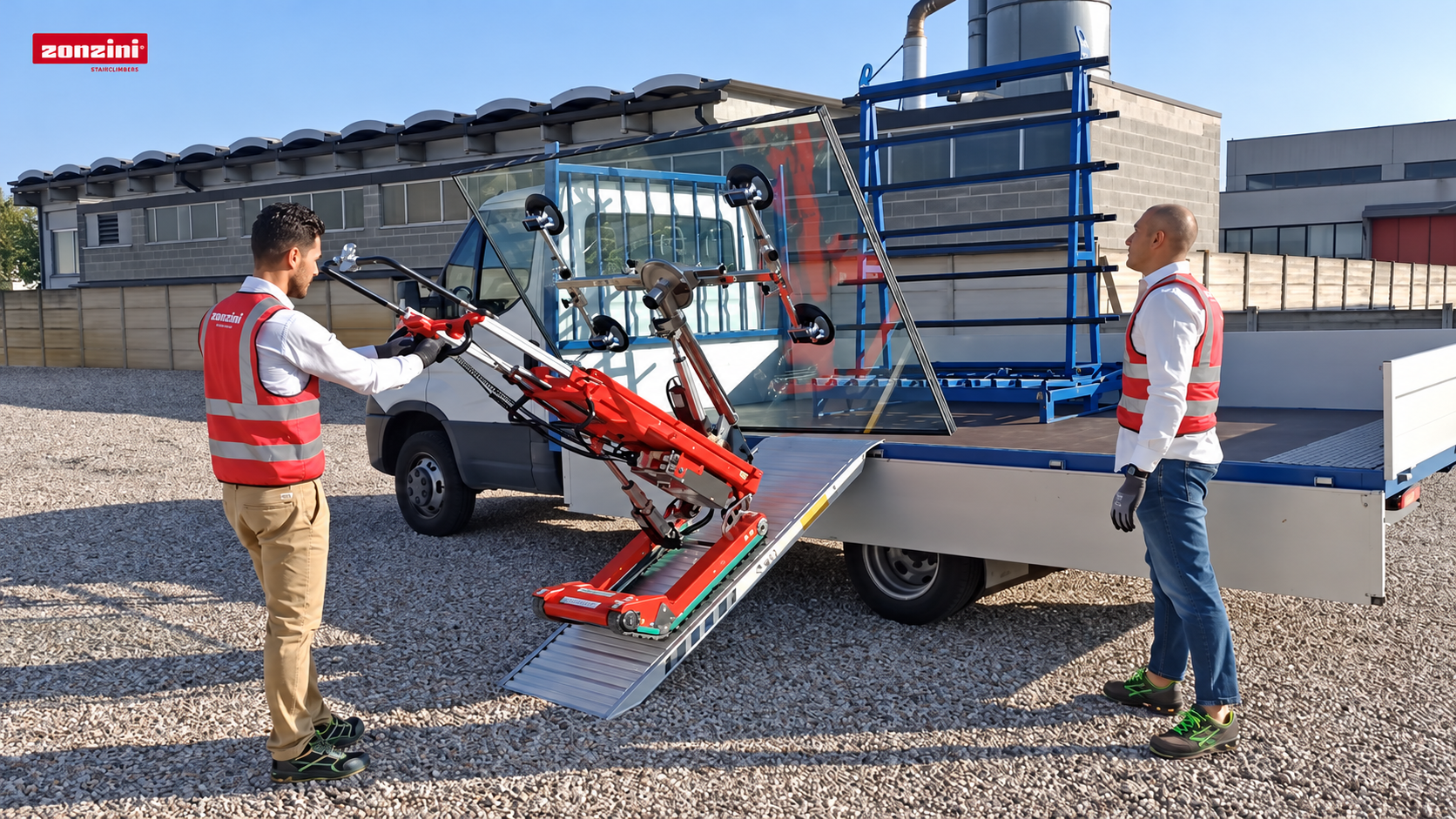

- Rampa de aluminio de 200 × 67 cm para carga y descarga del vehículo.
- Personalización de color y ventosas eléctricas como opciones.
Dimensiones y montaje
Los planos, por movimiento.
Consulta las vistas de transporte, los recorridos del brazo y la separación de ventosas. Pulsa un plano para ampliarlo.
Transporte y posición compacta.
Brazo, elevación y giro.
Ajuste del conjunto de ventosas.
Vistas originales de ZONZINI, edición 01/26, adaptadas a fondo claro. Las cotas de basculación del brazo no indican la pendiente admisible de una escalera.
Ver los planos en el catálogo ↗Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
Documentación de ZONZINI
El catálogo, en español.
Edición 01/26 · Español
SKIPPER GL · Transporte e instalación de vidrio.
Aplicaciones, movimientos, planos y datos técnicos del fabricante. Doce páginas del catálogo original, presentadas en seis dobles páginas.
Traducción preparada por GLASSAMERICA, con las fotografías, los planos y las cifras de la edición original. El catálogo recoge capacidades de 200 y 300 kg; la propuesta de esta web es de 300 kg.
