Transferencia de unidades
Recogida por un lado y entrega por el opuesto para organizar el puesto de salida.
TECNOCAT · Manipulación en fábrica ↗

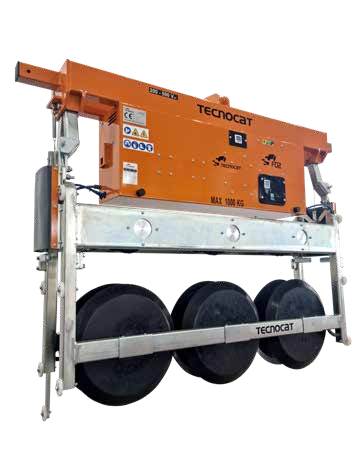

FD2-1000
Manipulación de unidades de vidrio aislante de hasta 1.000 kg en la salida de producción.
- Capacidad
- 1.000 kg
- Tara
- 155 kg
- Alimentación
- 200–500 VAC · 50–60 Hz
En tu trabajo
Alimentar cada proceso en fábrica.
- Descarga de líneas de vidrio aislante.
- Recogida por un lado y entrega por el lado opuesto.
Conoce cómo trabaja
La tecnología, al detalle.
Hasta 1.000 kg
La versión FD2 amplía la capacidad respecto al FD1-500.
Demostraciones del equipo
El trabajo, en vídeo.

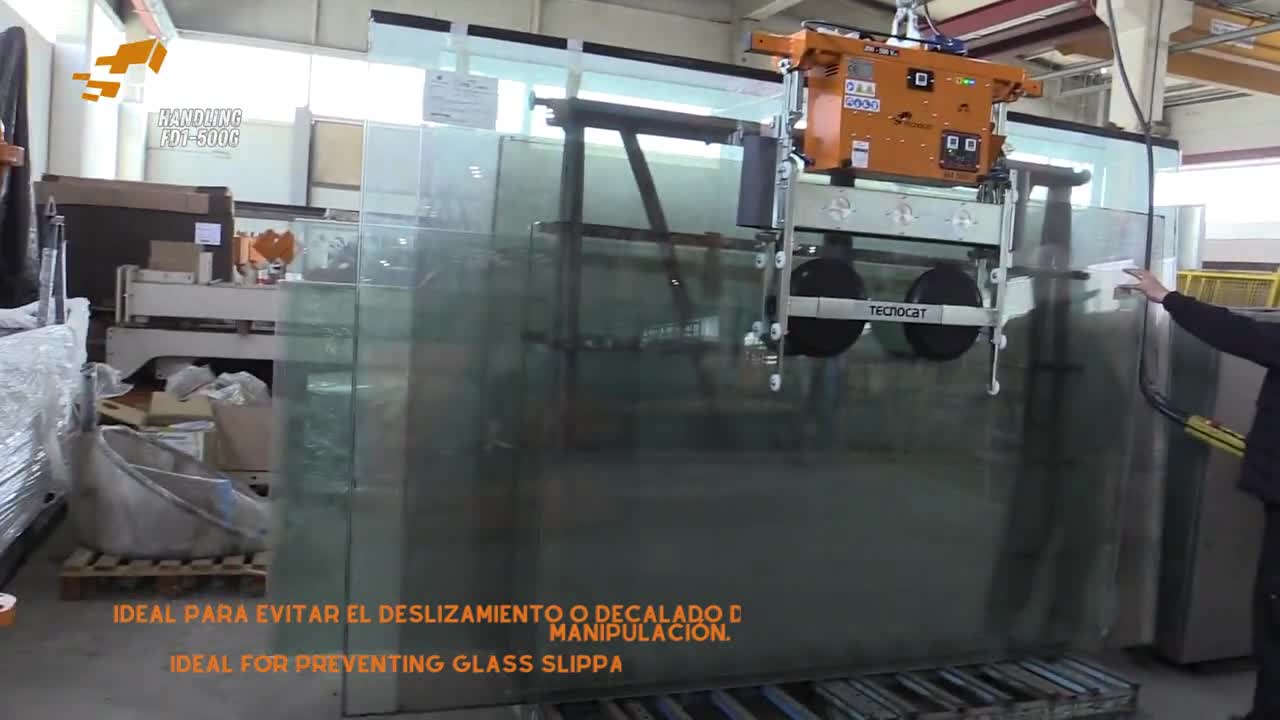

FD1 / FD2 · Descarga de vidrio aislante
Vídeo facilitado por GLASSAMERICA. Los accesorios y la configuración se concretan para cada equipo.
Abrir vídeo ↗TECNOCAT · FD2-1000
Datos técnicos.
- Capacidad
- 1.000 kg
- Tara
- 155 kg
- Alimentación
- 200–500 VAC · 50–60 Hz
- Potencia
- 480 W
- Caudal de vacío
- 83 l/min
El dispositivo se configura de acuerdo con el formato y el espacio de descarga.
Dimensiones y montaje
Configuraciones y planos.
FD2-1000
- Carga
- 1000 kg
- Tara
- 155 kg
FD2-1000

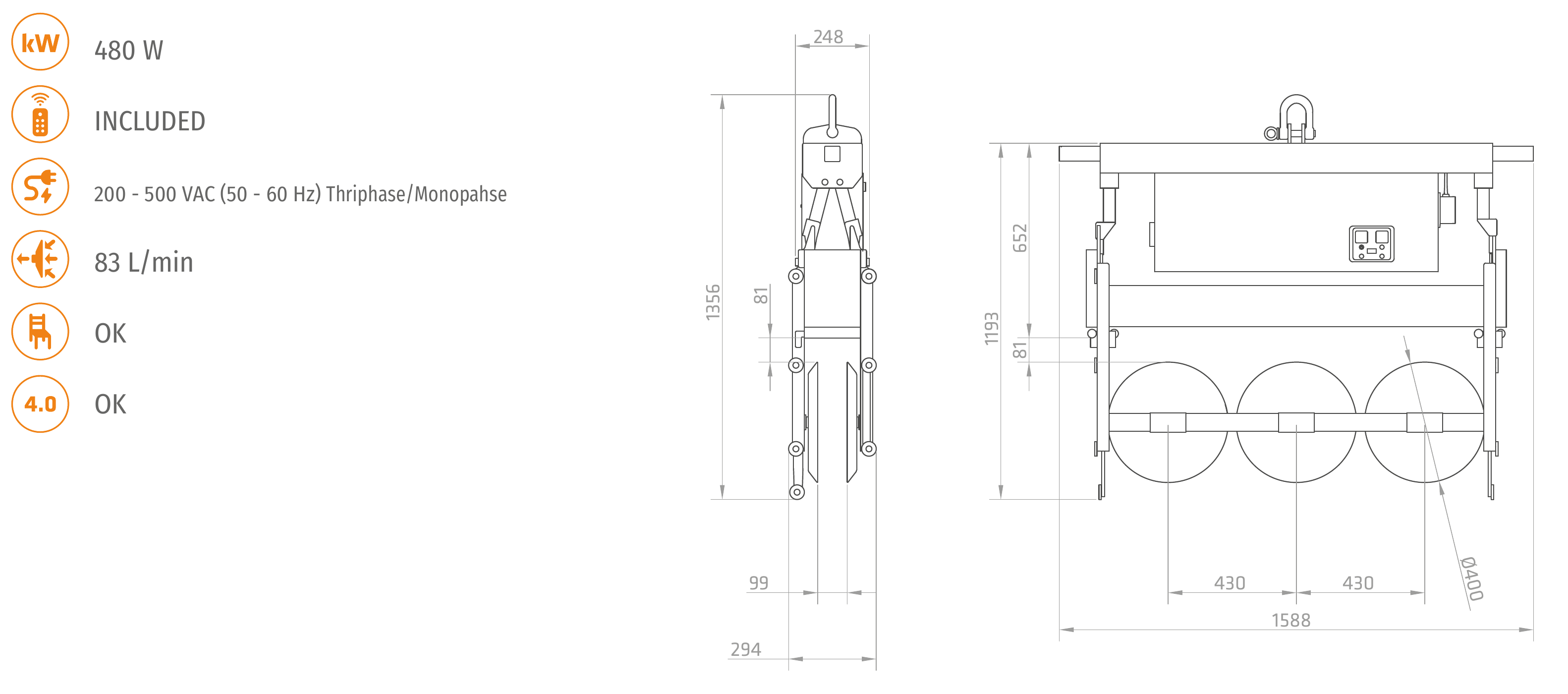

Plano y dimensiones
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
Documentación TECNOCAT
Fichas y planos originales.

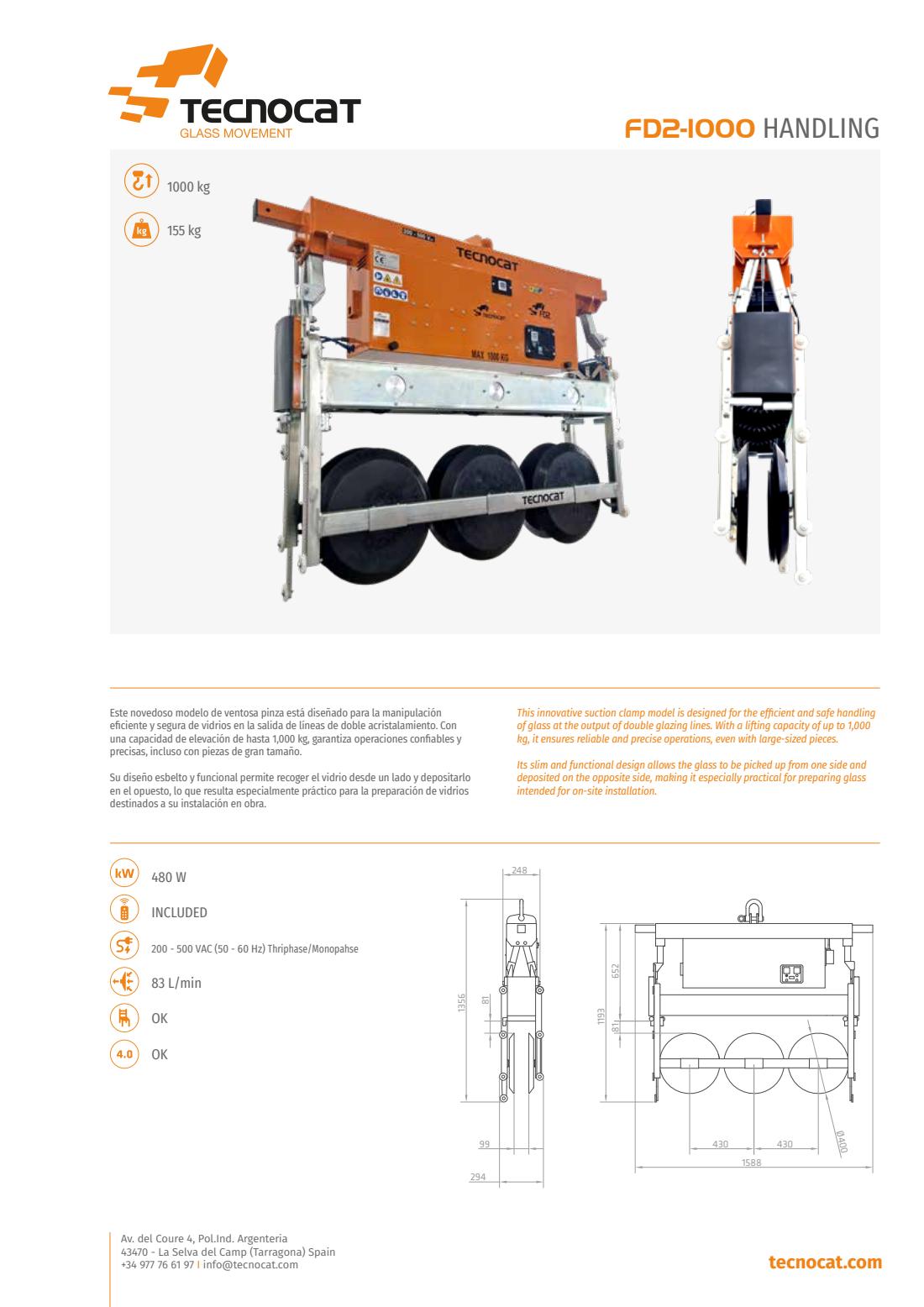

PDF original · 1 página
FD2-1000 HANDLING
Consulta las dimensiones, las variantes y los datos del fabricante.
