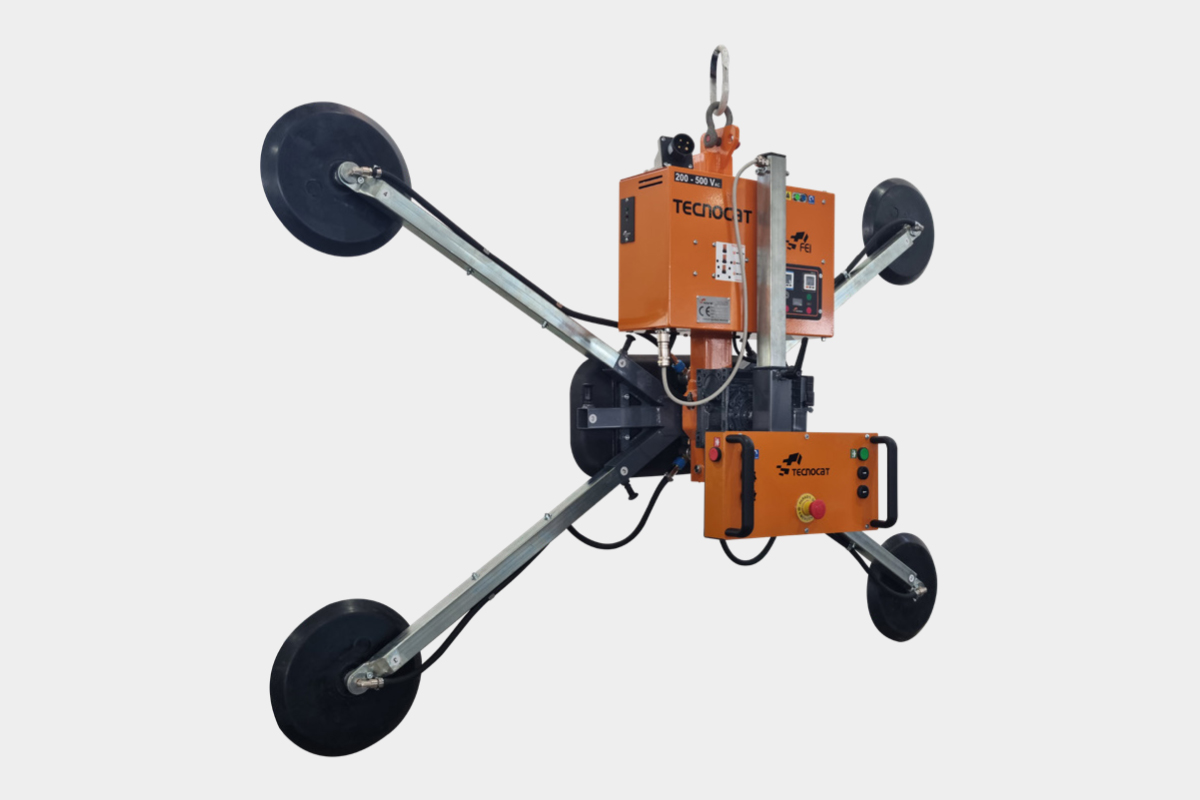

Giro motorizado
El giro de 360° permite orientar la hoja manteniendo el trabajo en vertical.
TECNOCAT · Manipulación en fábrica ↗

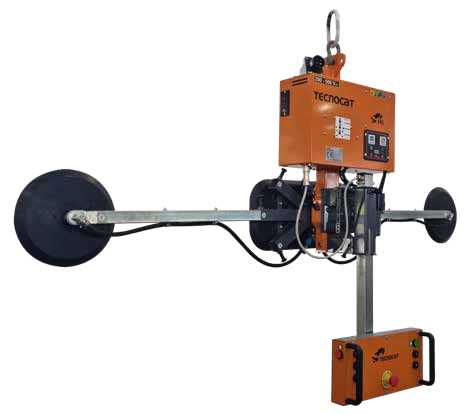

FE1-400G
Ventosa eléctrica para trabajo vertical, con giro motorizado de 360° y parrilla ampliable.
- Capacidad
- 250 kg central; hasta 400 kg con extensiones
- Rotación
- Motorizada, 360°
- Basculación
- Uso vertical
En tu trabajo
Alimentar cada proceso en fábrica.
- Carga de canteadoras, CNC y lavadoras.
- Manipulación y montaje de puertas y ventanas.
Conoce cómo trabaja
La tecnología, al detalle.
Parrilla ampliable
El conjunto central admite 250 kg; las extensiones permiten llegar a 400 kg.
Supervisión del vacío
Incluye indicador de vacío y avisos luminosos y acústicos.
Demostraciones del equipo
El trabajo, en vídeo.
FE1-400G I FE1-400G+2 X 4AL-FE1 – TECNOCAT FACTORY SERIES
Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.
Ver en YouTube ↗TECNOCAT · FE1-400G
Datos técnicos.
- Capacidad
- 250 kg central; hasta 400 kg con extensiones
- Rotación
- Motorizada, 360°
- Basculación
- Uso vertical
- Conexión eléctrica
- 200–500 V
- Supervisión
- Indicador de vacío y alarma luminosa/acústica
La capacidad depende de la parrilla y del número de platos. Confirma el montaje y la carga admisible para el formato de tu vidrio.
Dimensiones y montaje
Configuraciones y planos.

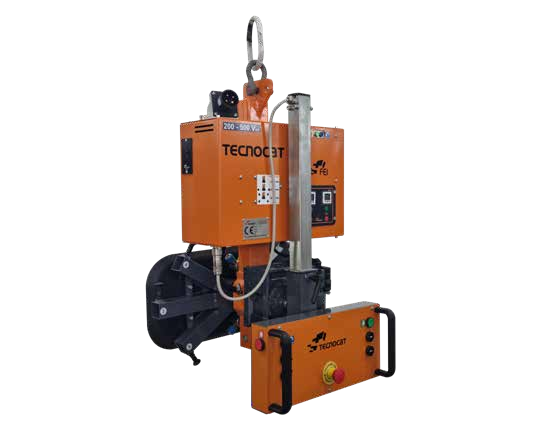

FE1-400G
- Carga
- 250 kg
- Tara
- 56 kg

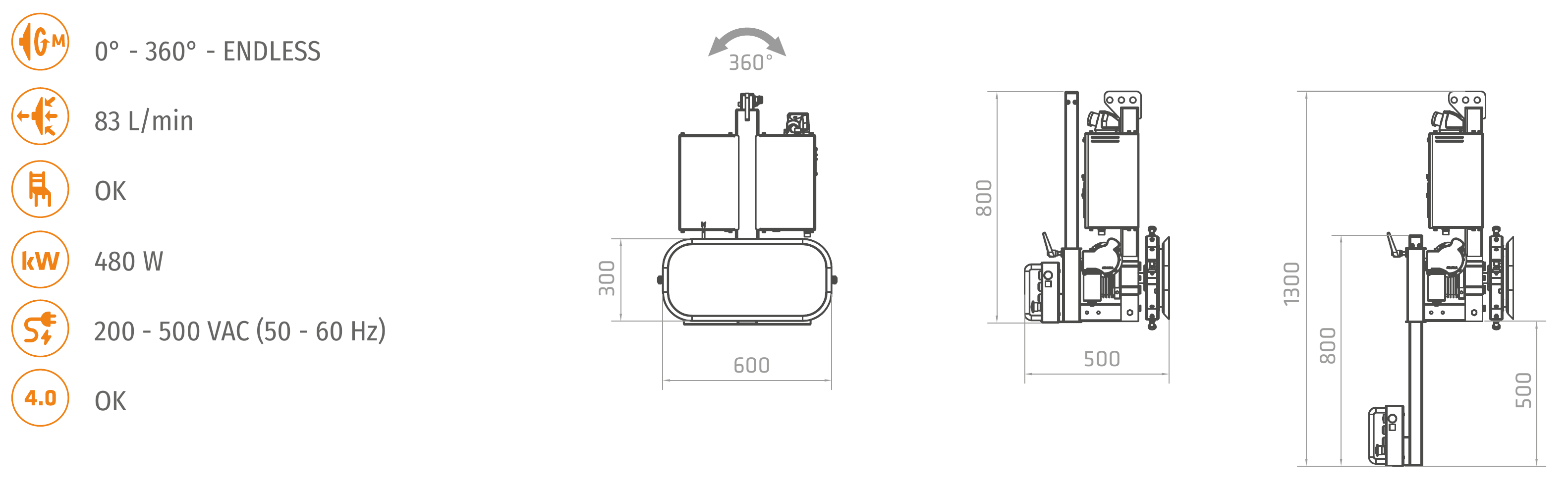

FE1-400G
Plano y dimensiones

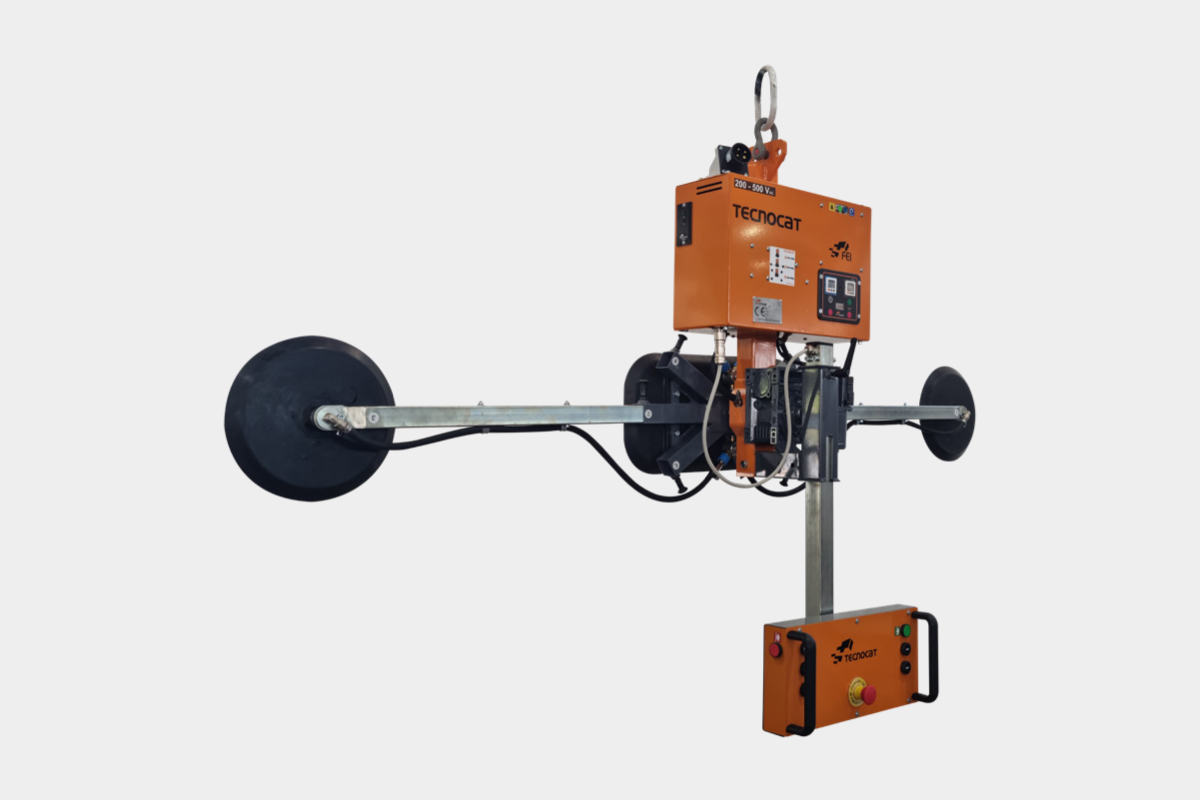

FE1-400G+2
- Carga
- 400 kg
- Tara
- 66 kg

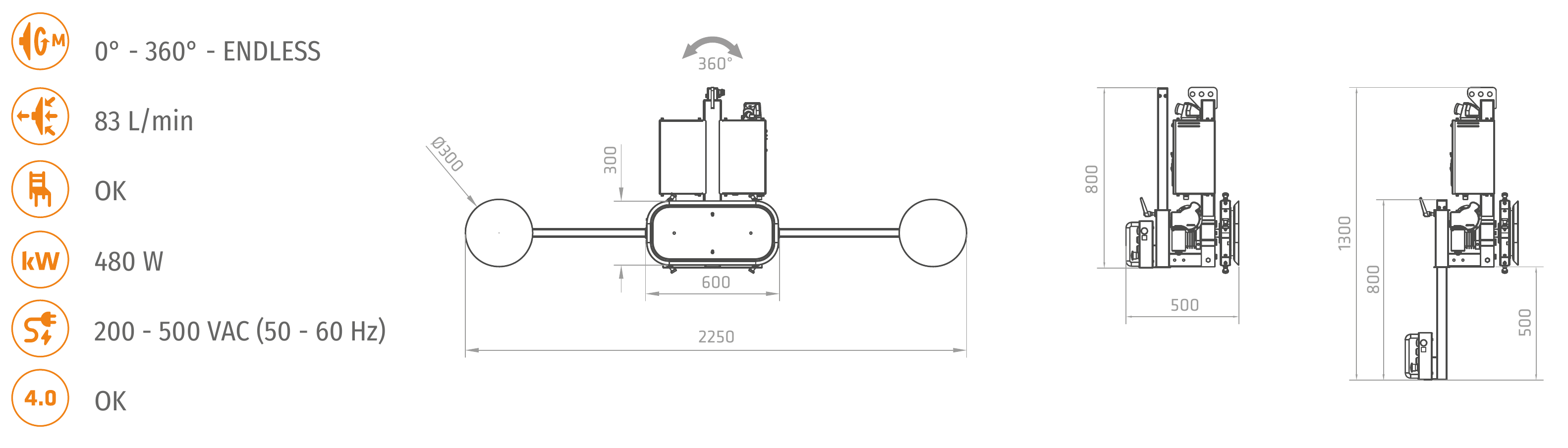

FE1-400G+2
Plano y dimensiones
FE1-400G+4
- Carga
- 400 kg
- Tara
- 76 kg

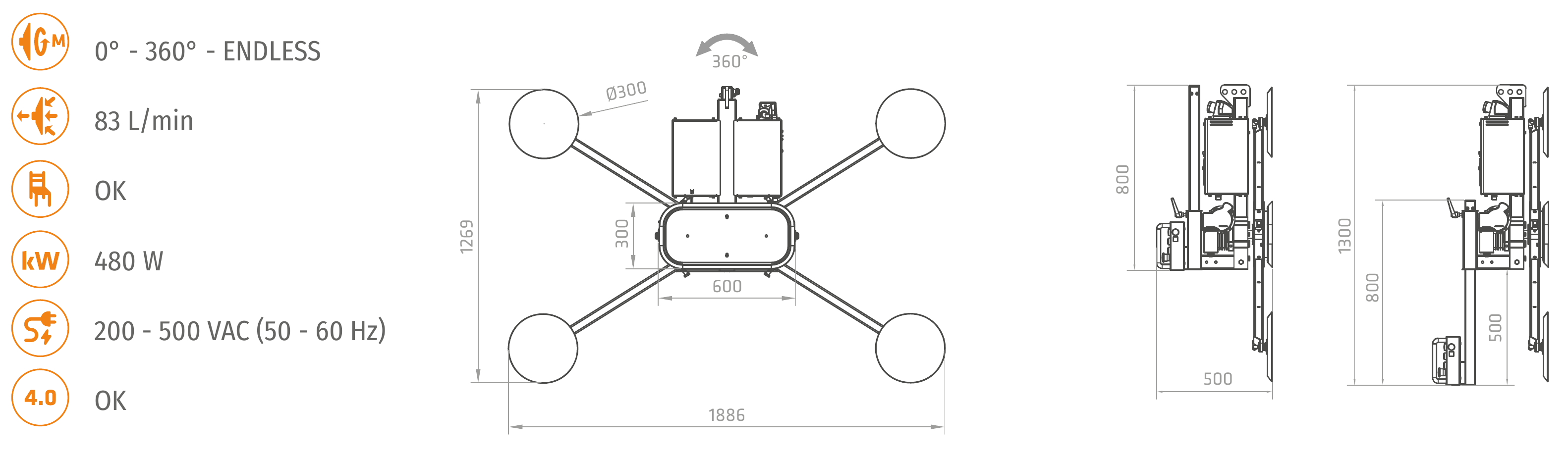

FE1-400G+4
Plano y dimensiones
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.

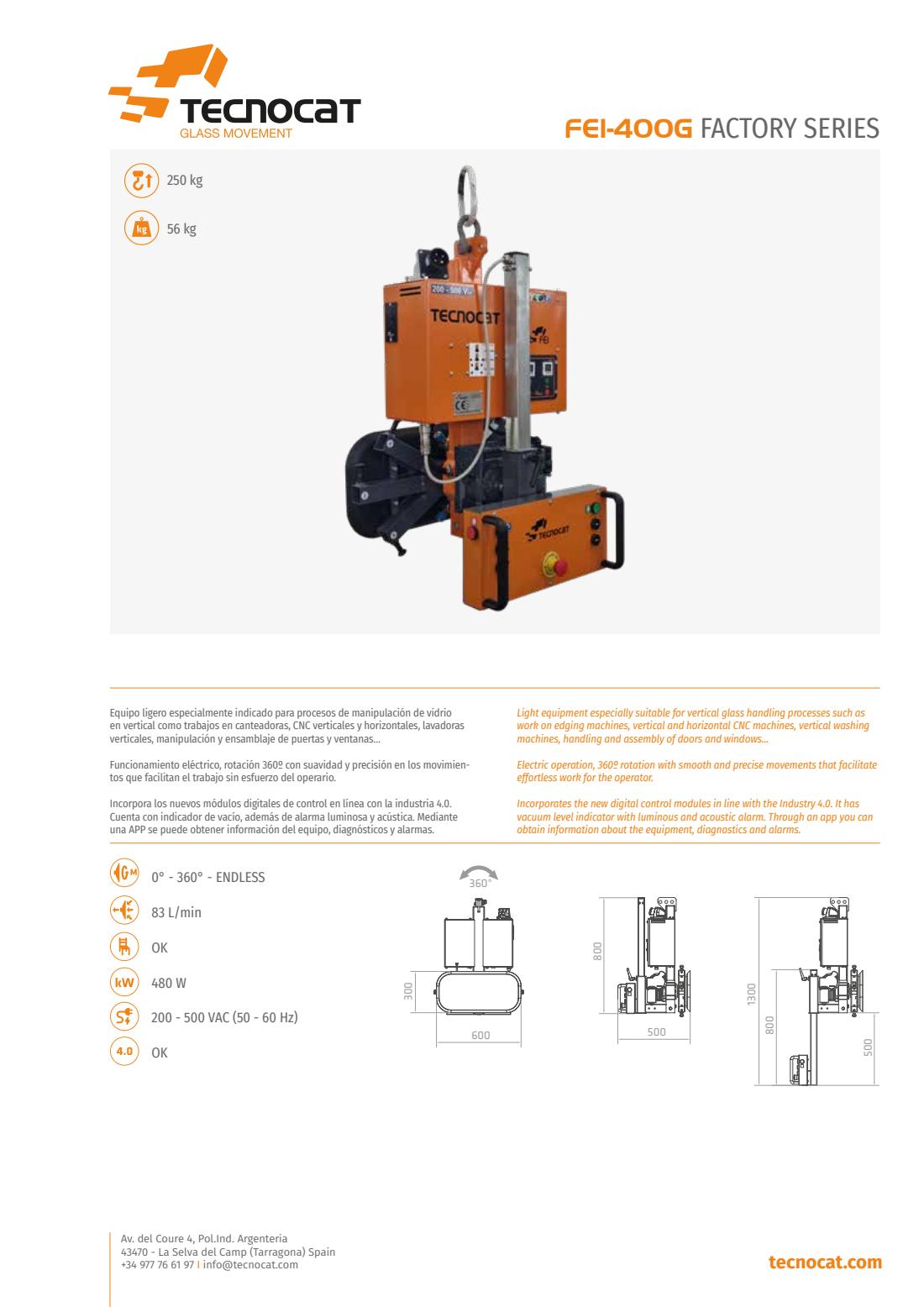

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 3 páginas
FE1-400G
Consulta las dimensiones, las variantes y los datos del fabricante.
