Plato central
Hasta 250 kg.
TECNOCAT · Manipulación en fábrica ↗

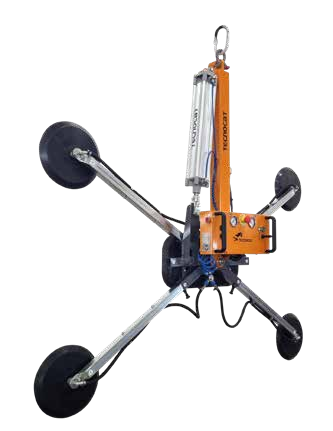

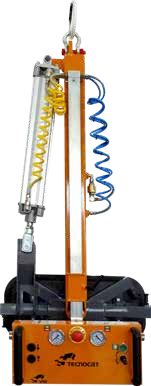

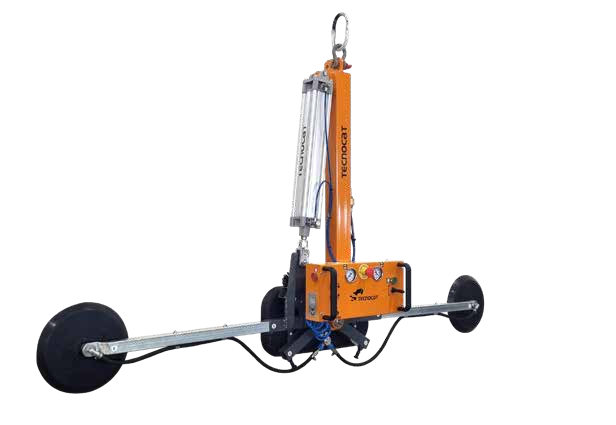

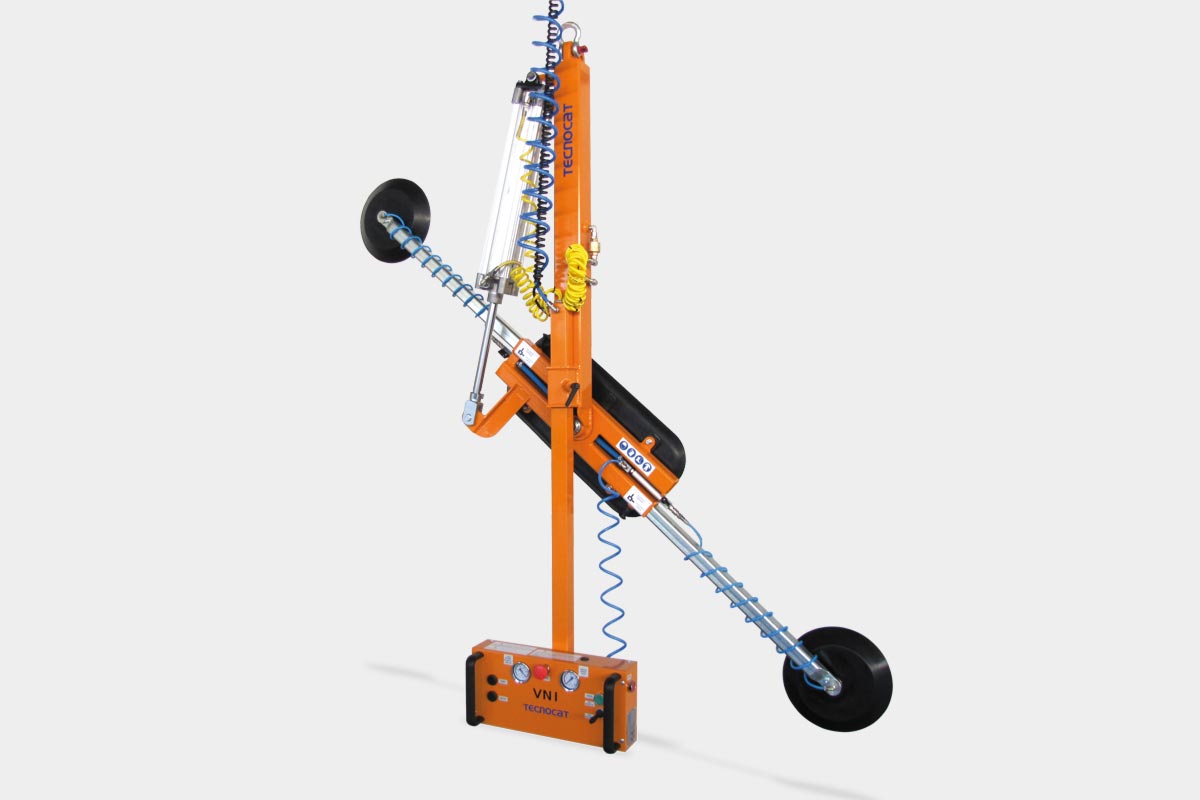

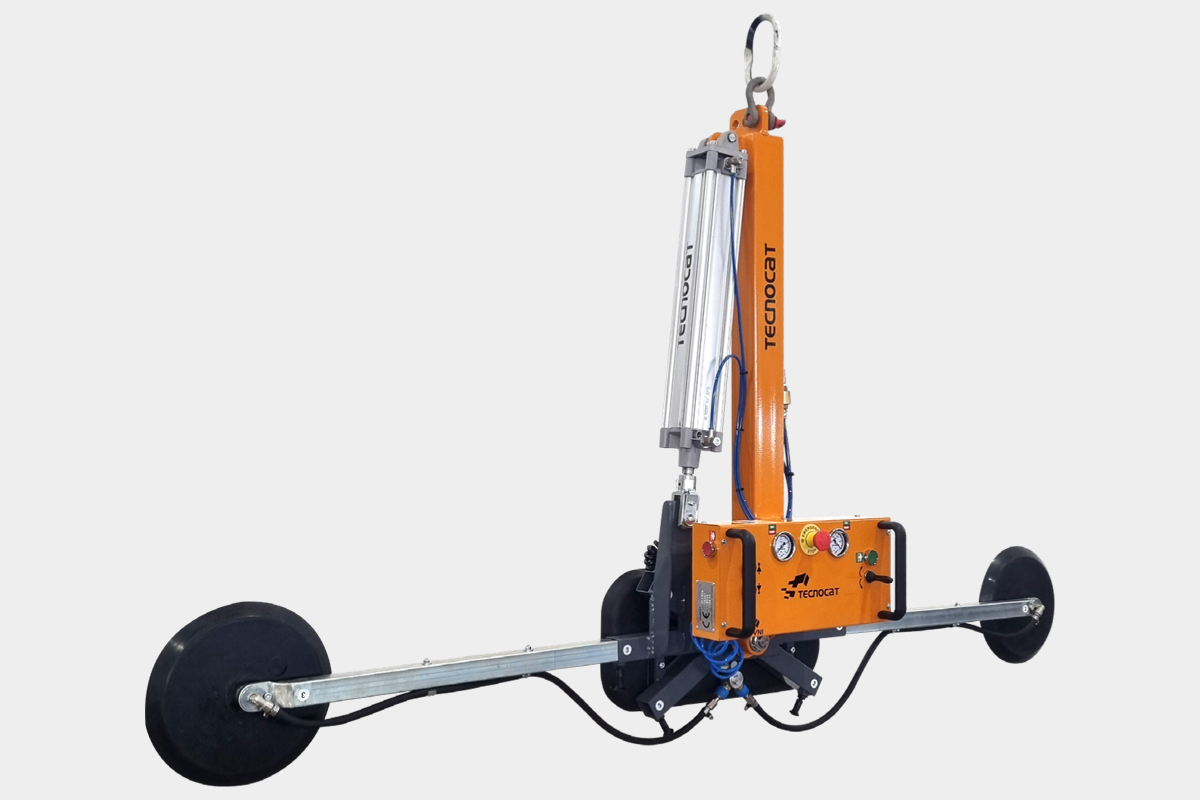

VN1 / VN1T
Ventosas para procesos verticales, con versiones de mando telescópico y extensiones.
- Carga máxima
- Hasta 400 kg con extensiones
- Plato central
- Hasta 250 kg
- Alimentación
- Aire comprimido
En tu trabajo
Alimentar cada proceso en fábrica.
- Alimentación de lavadoras y CNC verticales.
- Manipulación de puertas y ventanas.
Conoce cómo trabaja
La tecnología, al detalle.
Alimentación
Aire comprimido.
Orientación del vidrio
Vertical.
Giro neumático
VN1 y VN1T giran de 0° a 90° mediante accionamiento neumático. Trabajan en vertical, sin basculación.
Demostraciones del equipo
El trabajo, en vídeo.

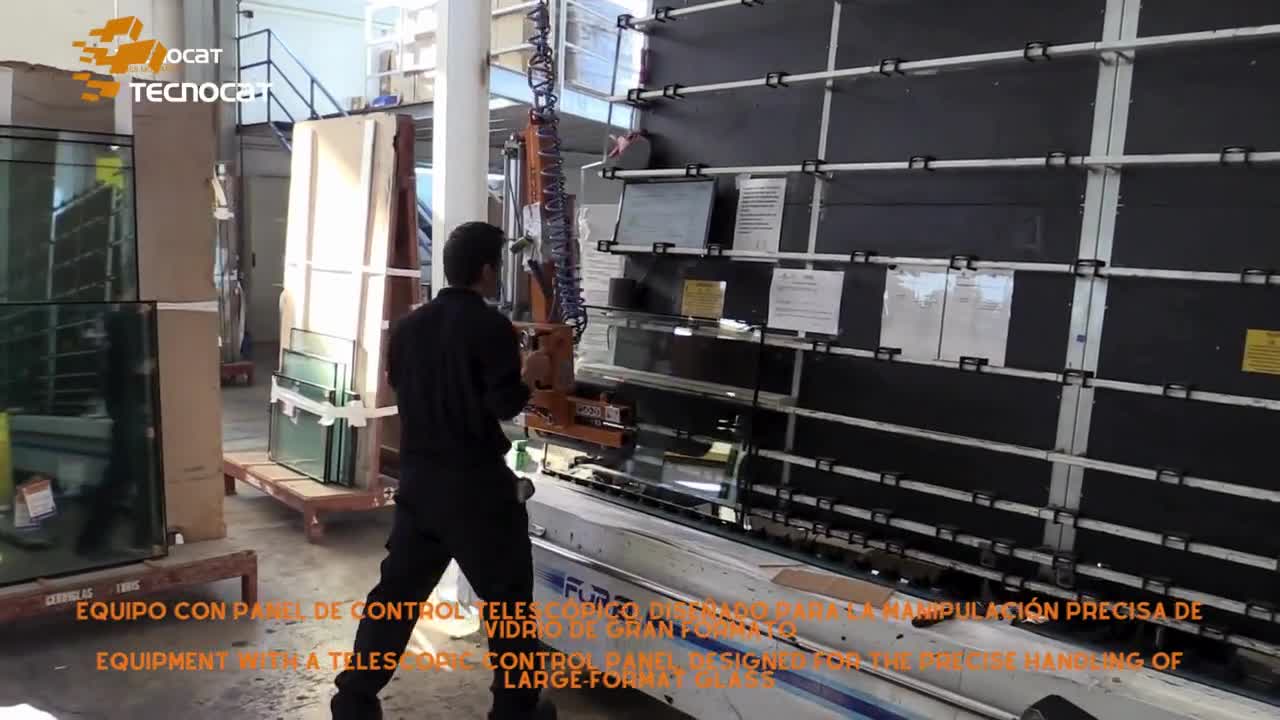

VN1T-G1X · Trabajo en fábrica
Vídeo facilitado por GLASSAMERICA. Los accesorios y la configuración se concretan para cada equipo.
Abrir vídeo ↗TECNOCAT · VN1 / VN1T
Datos técnicos.
- Carga máxima
- Hasta 400 kg con extensiones
- Plato central
- Hasta 250 kg
- Alimentación
- Aire comprimido
- Orientación del vidrio
- Vertical
- Giro
- Neumático 0–90°
- Basculación
- Sin basculación

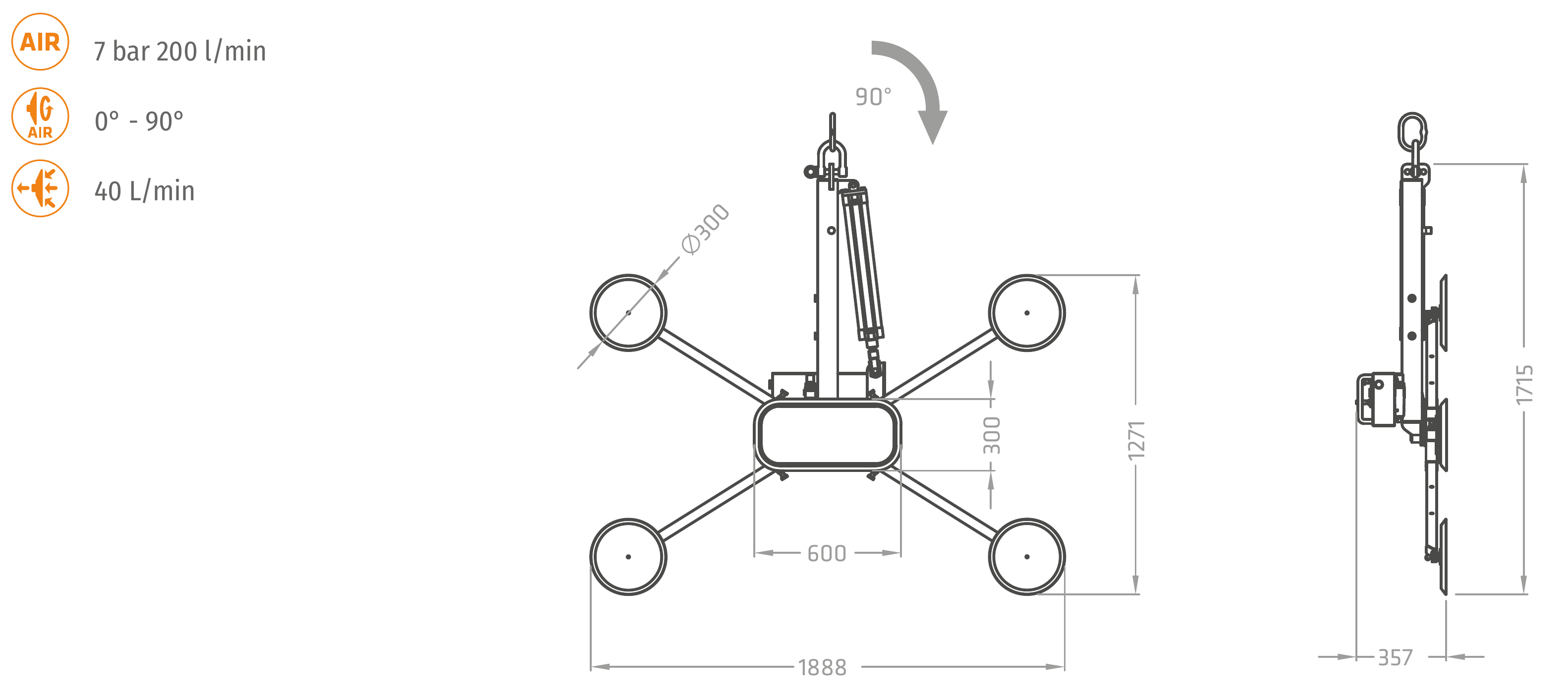

Dimensiones y montaje
Configuraciones y planos.

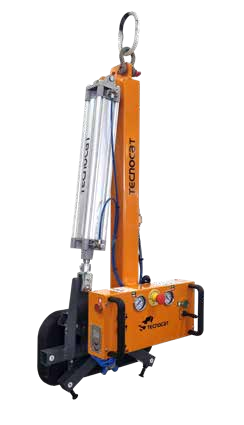

VN1-G1X
- Carga
- 250 kg
- Tara
- 50 kg

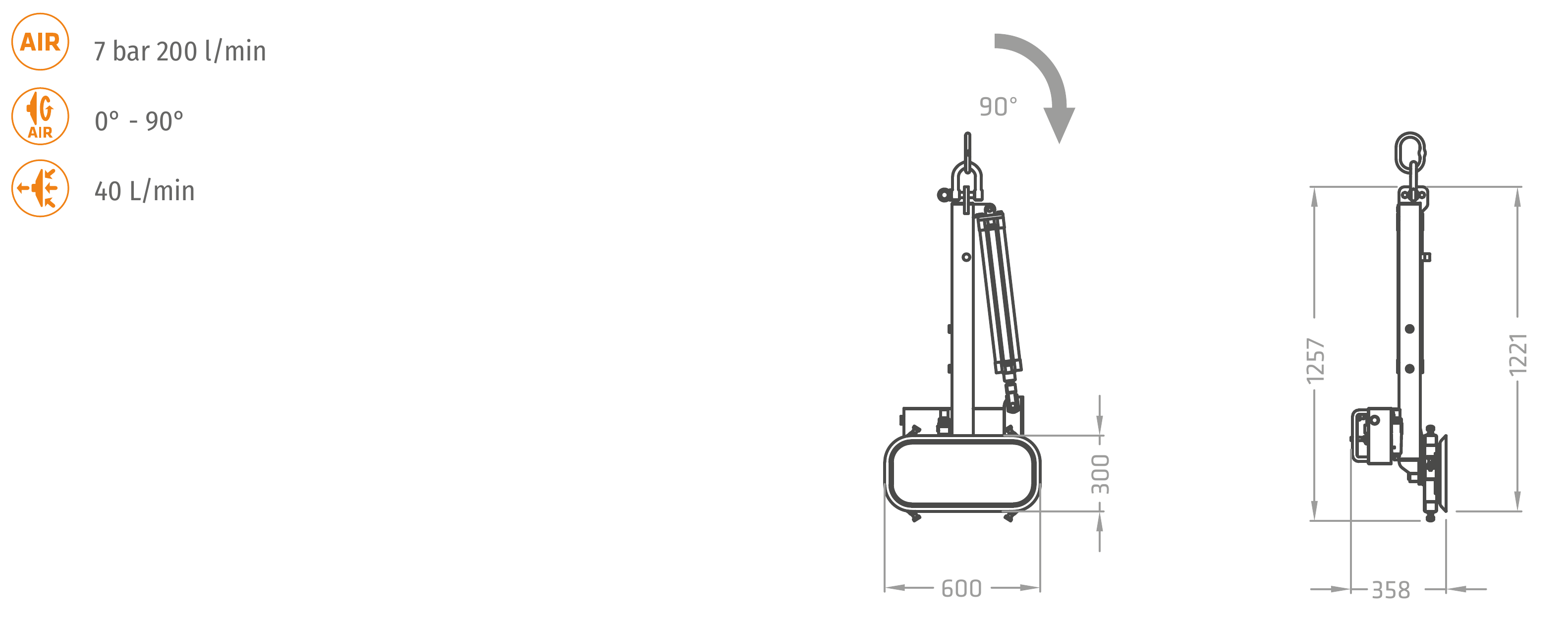

VN1-G1X
Plano y dimensiones

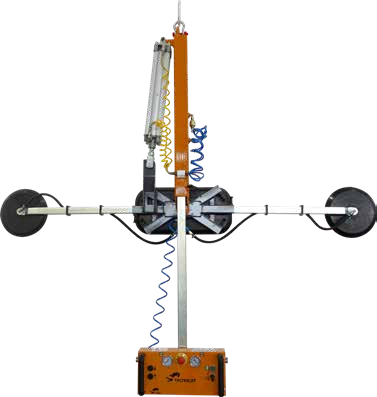

VN1-G1X+2
- Carga
- 400 kg
- Tara
- 62 kg
VN1-G1X+2
Plano y dimensiones

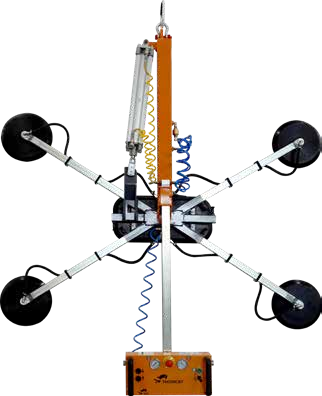

VN1-G1X+4
- Carga
- 400 kg
- Tara
- 74 kg
VN1-G1X+4
Plano y dimensiones

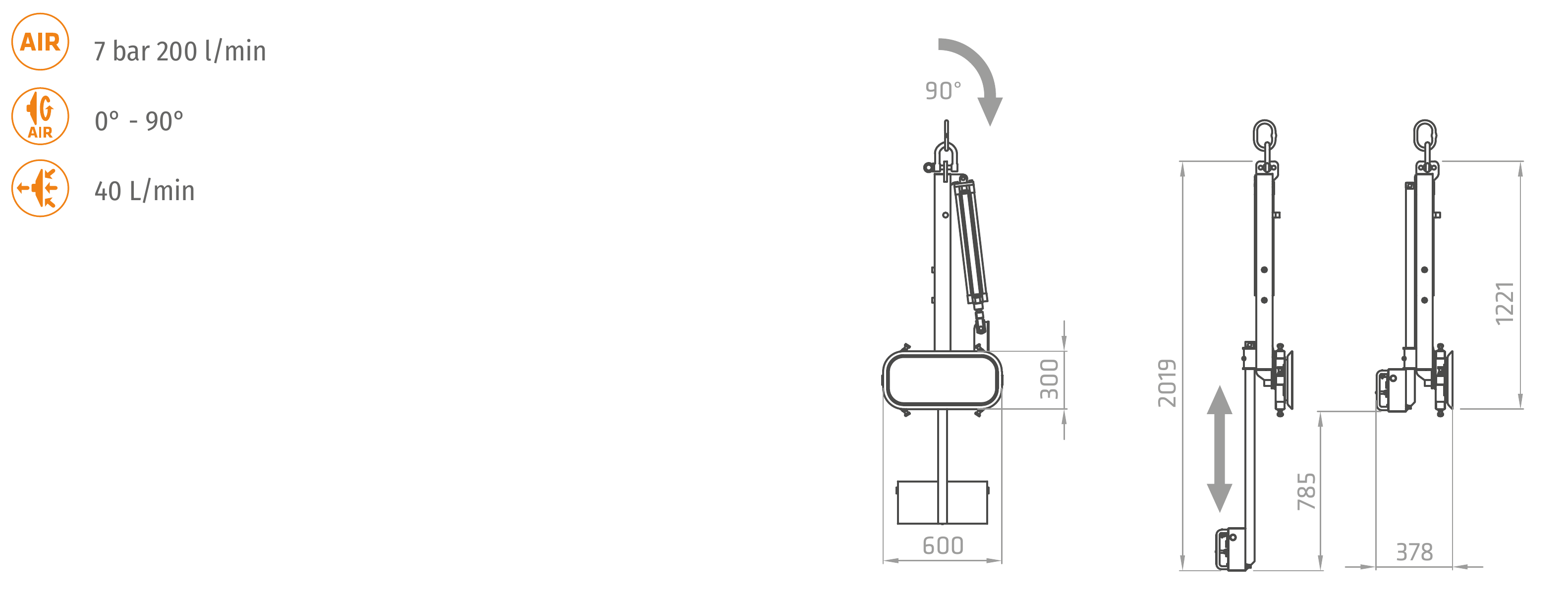

VN1T-G1X
- Carga
- 250 kg
- Tara
- 50 kg
VN1T-G1X
Plano y dimensiones

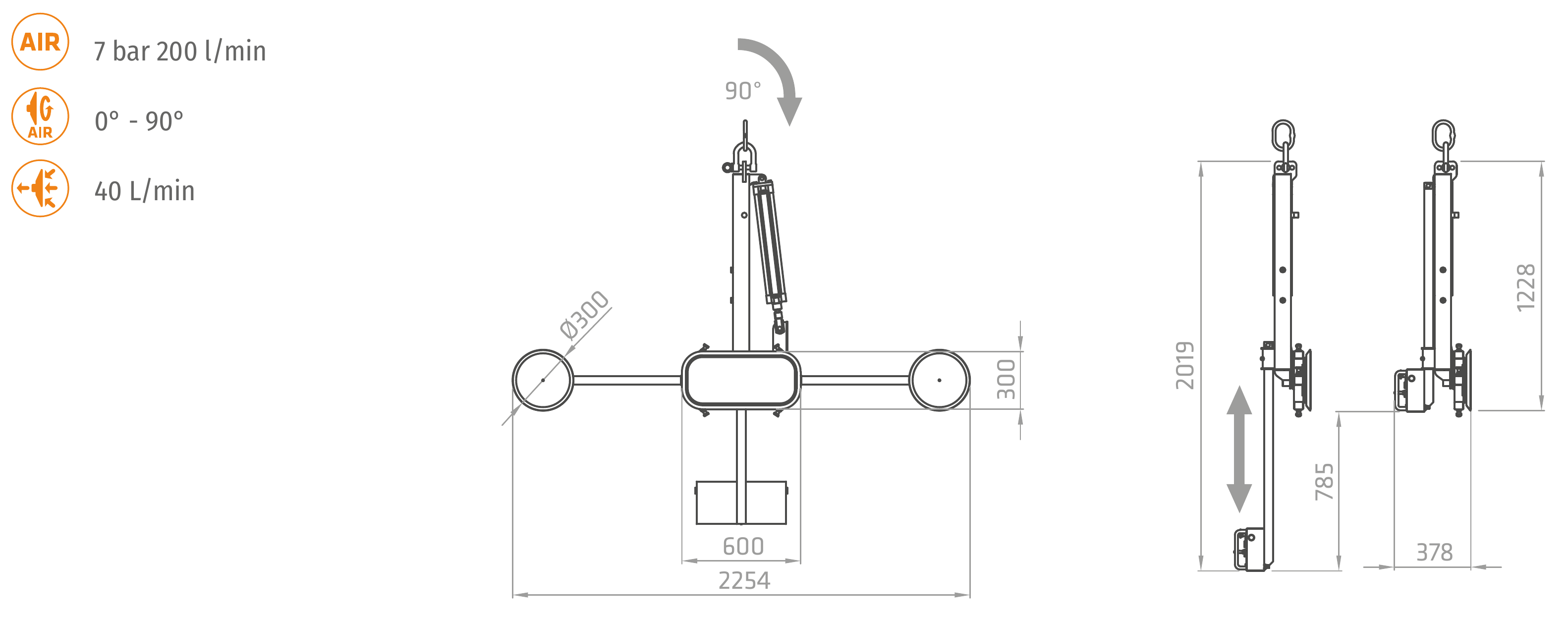

VN1T-G1X+2
- Carga
- 400 kg
- Tara
- 62 kg
VN1T-G1X+2
Plano y dimensiones

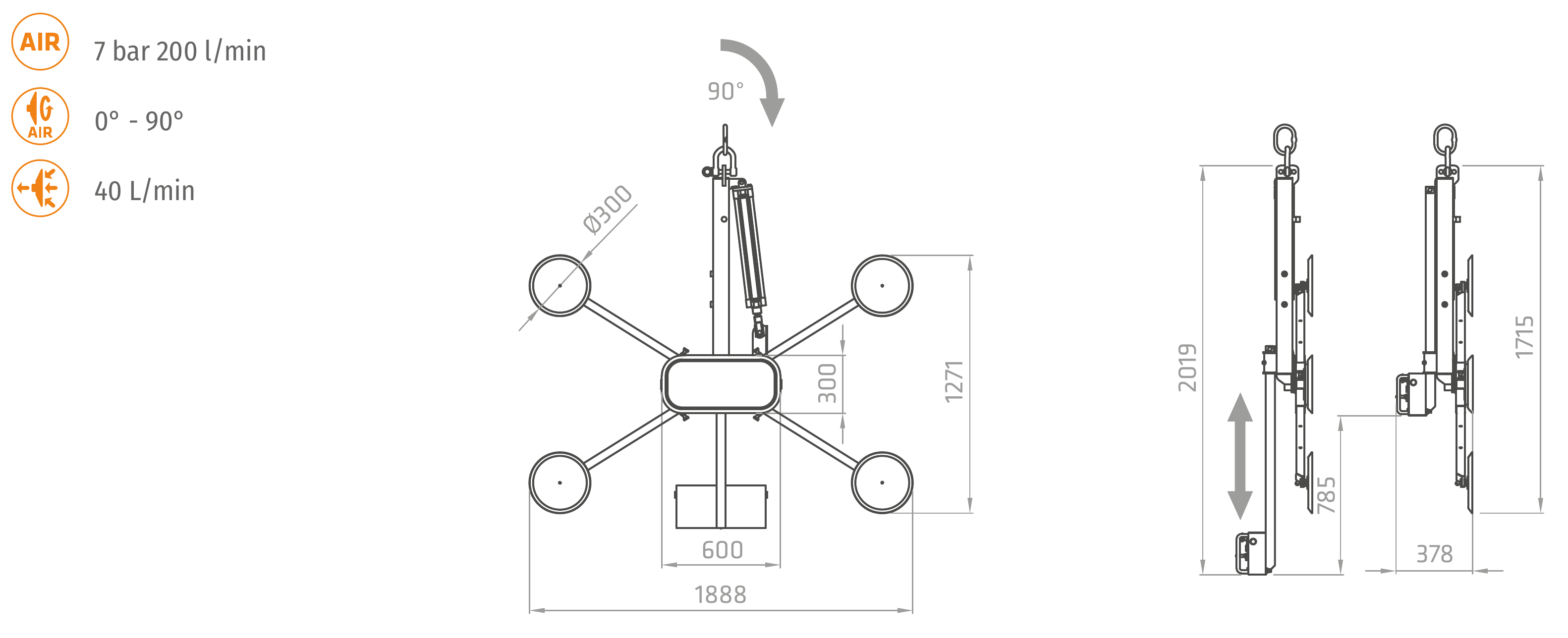

VN1T-G1X+4
- Carga
- 400 kg
- Tara
- 74 kg
VN1T-G1X+4
Plano y dimensiones

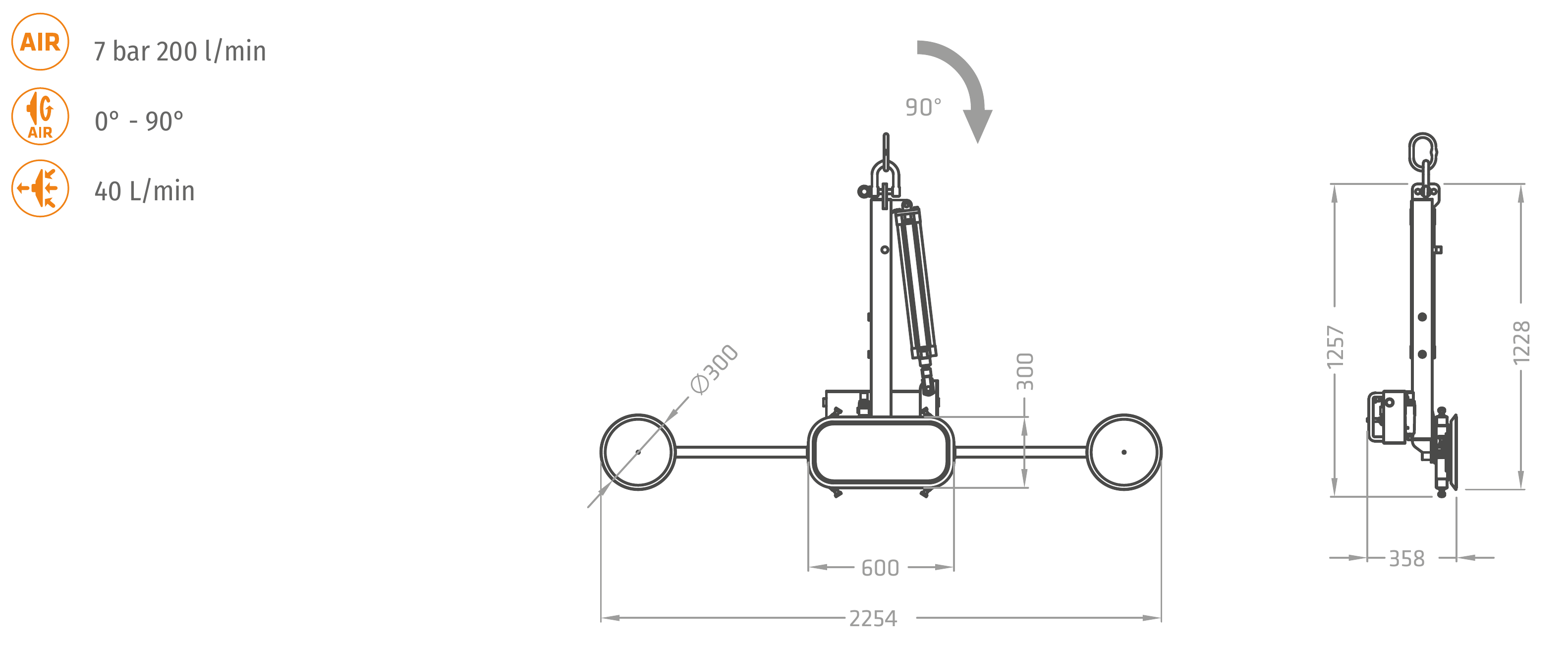

Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
Documentación TECNOCAT
Fichas y planos originales.

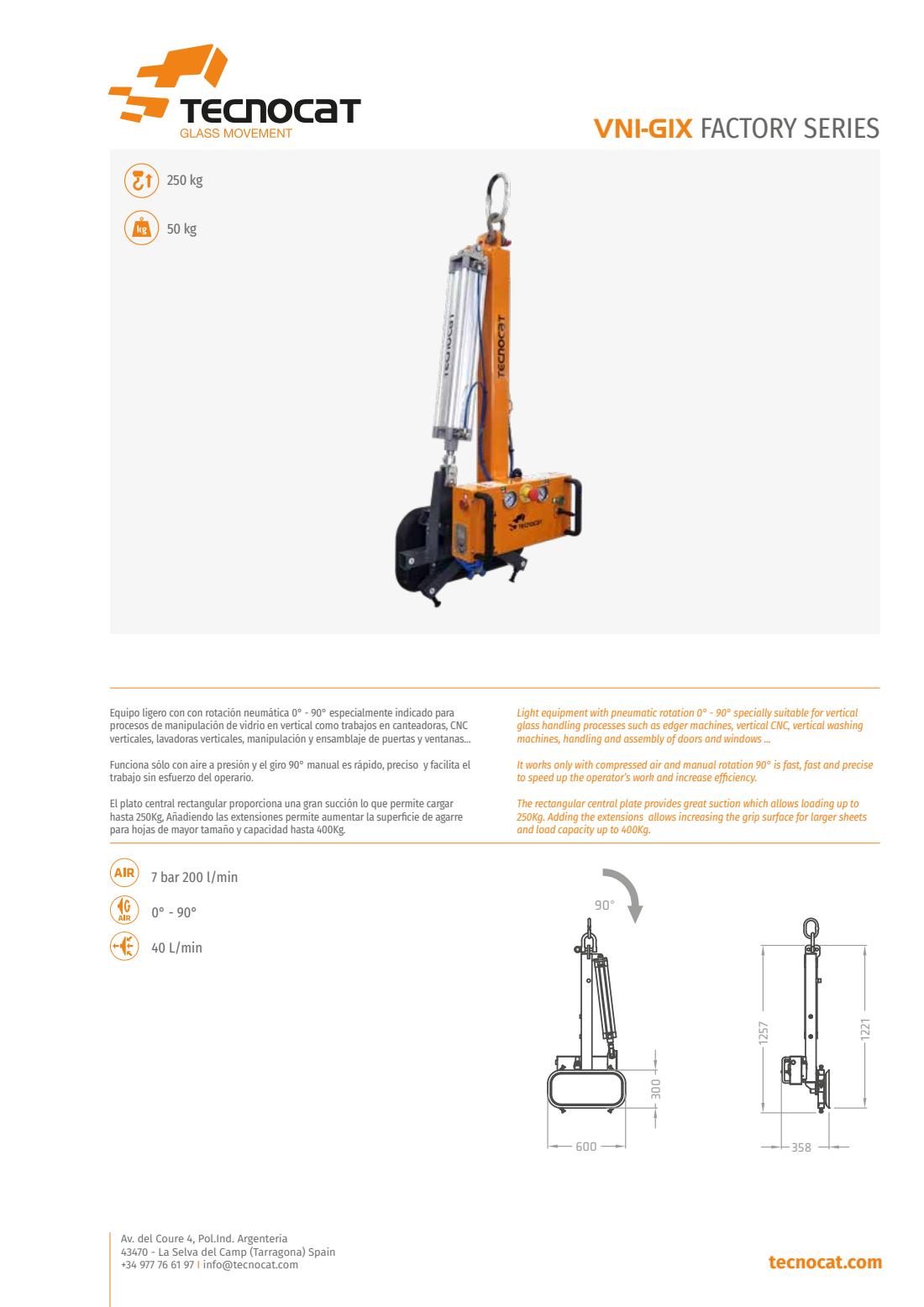

PDF original · 3 páginas
VN1-G1X
Consulta las dimensiones, las variantes y los datos del fabricante.
PDF original · 3 páginas

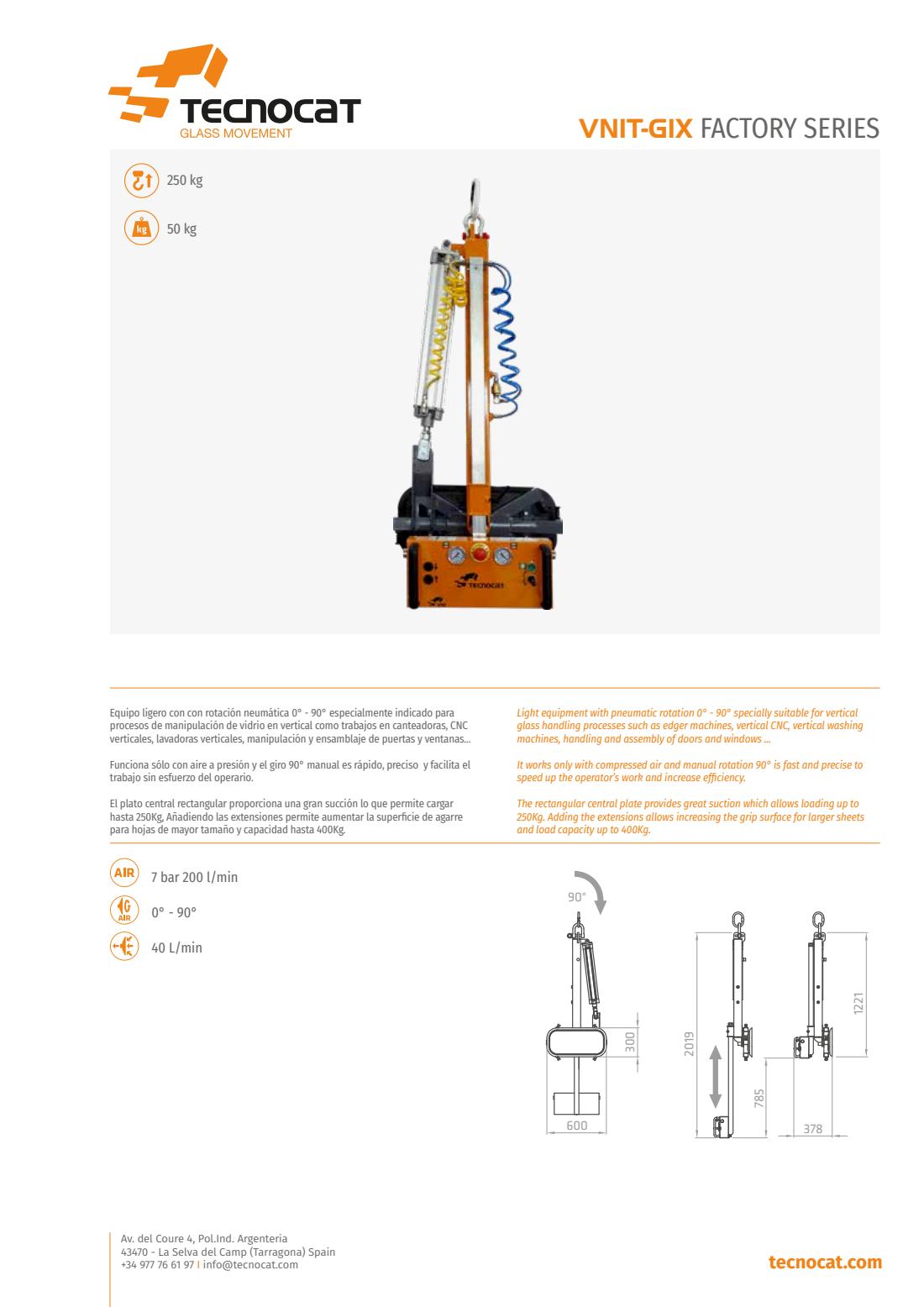

VN1T-G1X
Consulta las dimensiones, las variantes y los datos del fabricante.
