Trabajo horizontal
Mantiene las hojas en posición horizontal durante su traslado dentro de fábrica.
TECNOCAT · Manipulación en fábrica ↗
FF1-240 / FF1-800
Manipulación de hojas en posición horizontal, con un manillar que permite trabajar separado de la carga.
- Capacidad según versión
- 120 kg (FF1-240) / 800 kg (FF1-800)
- Posición de trabajo
- Horizontal
- Variantes
- FF1-240 / FF1-240+2 / FF1-800 / FF1-800+2
En tu trabajo
Alimentar cada proceso en fábrica.
- Traslado horizontal de hojas de vidrio en fábrica.
- Manipulación de otros materiales lisos y planos compatibles con las ventosas.
Conoce cómo trabaja
La tecnología, al detalle.
Manillar ajustable
El operario puede inclinar el manillar según su altura de trabajo y permanecer separado de la carga.
Control manual
La válvula de succión se sitúa en el manillar e incorpora un bloqueo de seguridad.
Demostraciones del equipo
El trabajo, en vídeo.

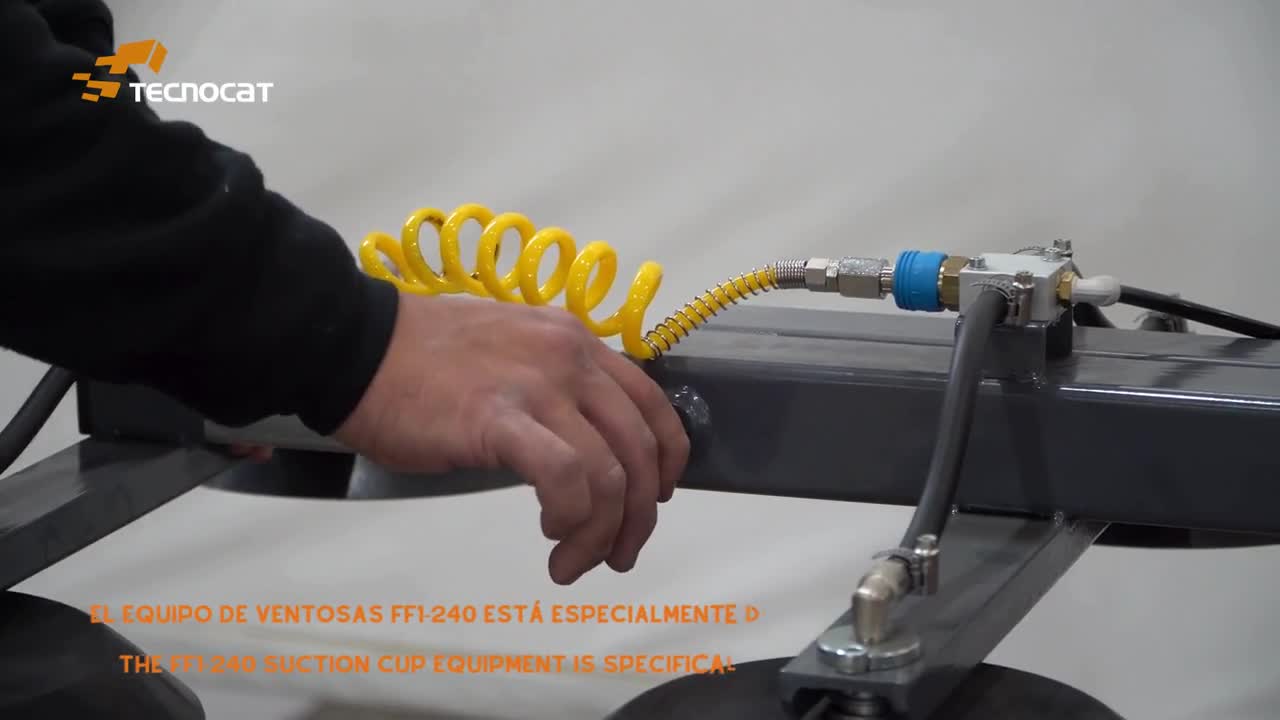

FF1 · Trabajo horizontal
Vídeo facilitado por GLASSAMERICA. Los accesorios y la configuración se concretan para cada equipo.
Abrir vídeo ↗TECNOCAT · FF1-240 / FF1-800
Datos técnicos.
- Capacidad según versión
- 120 kg (FF1-240) / 800 kg (FF1-800)
- Posición de trabajo
- Horizontal
- Variantes
- FF1-240 / FF1-240+2 / FF1-800 / FF1-800+2
- Alimentación
- 200–500 VAC · 50–60 Hz
- Potencia
- 480 W
- Caudal de vacío
- 83 l/min
La capacidad depende de la versión. Consulta la tabla y el plano del montaje concreto; el FF1-240 base admite 120 kg.
Dimensiones y montaje
Configuraciones y planos.

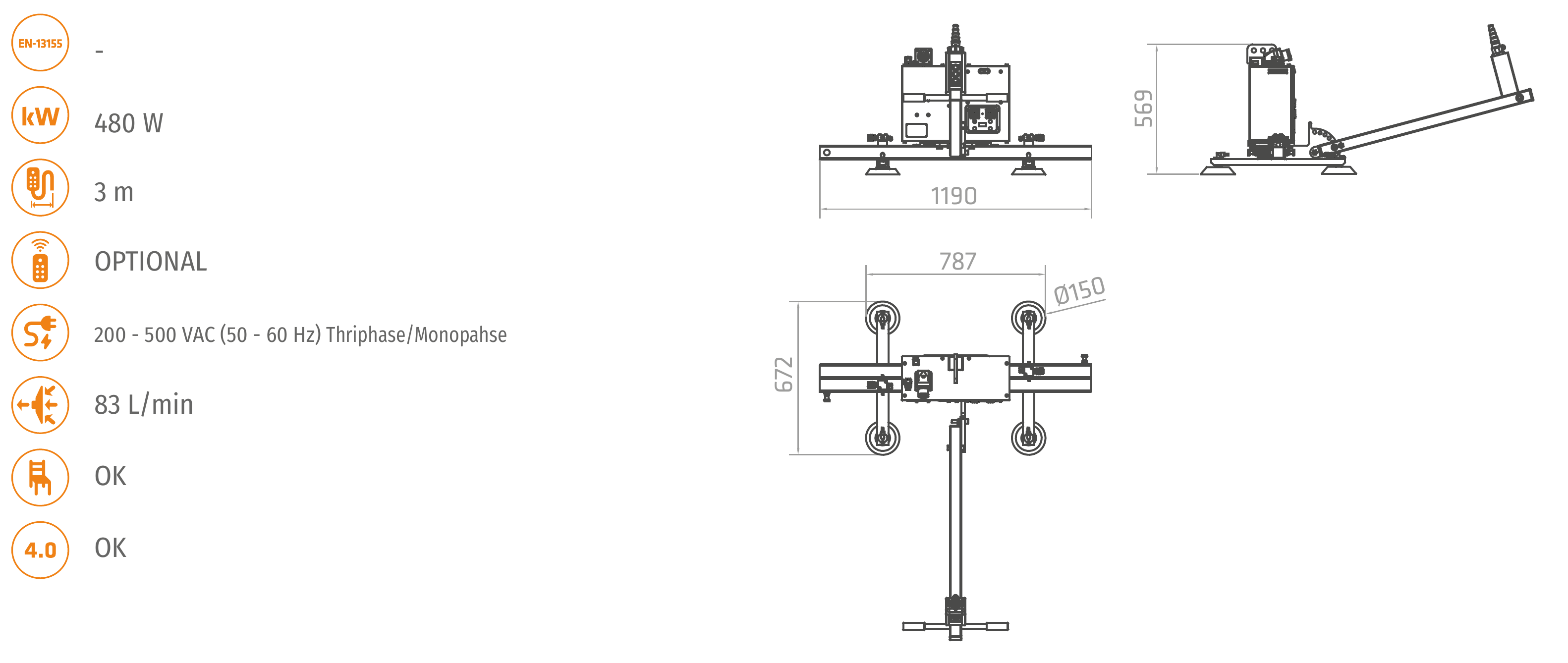

FF1-240
- Carga
- 120 kg
- Tara
- 60 kg
FF1-240+2
- Carga
- 120 kg
- Tara
- 60 kg

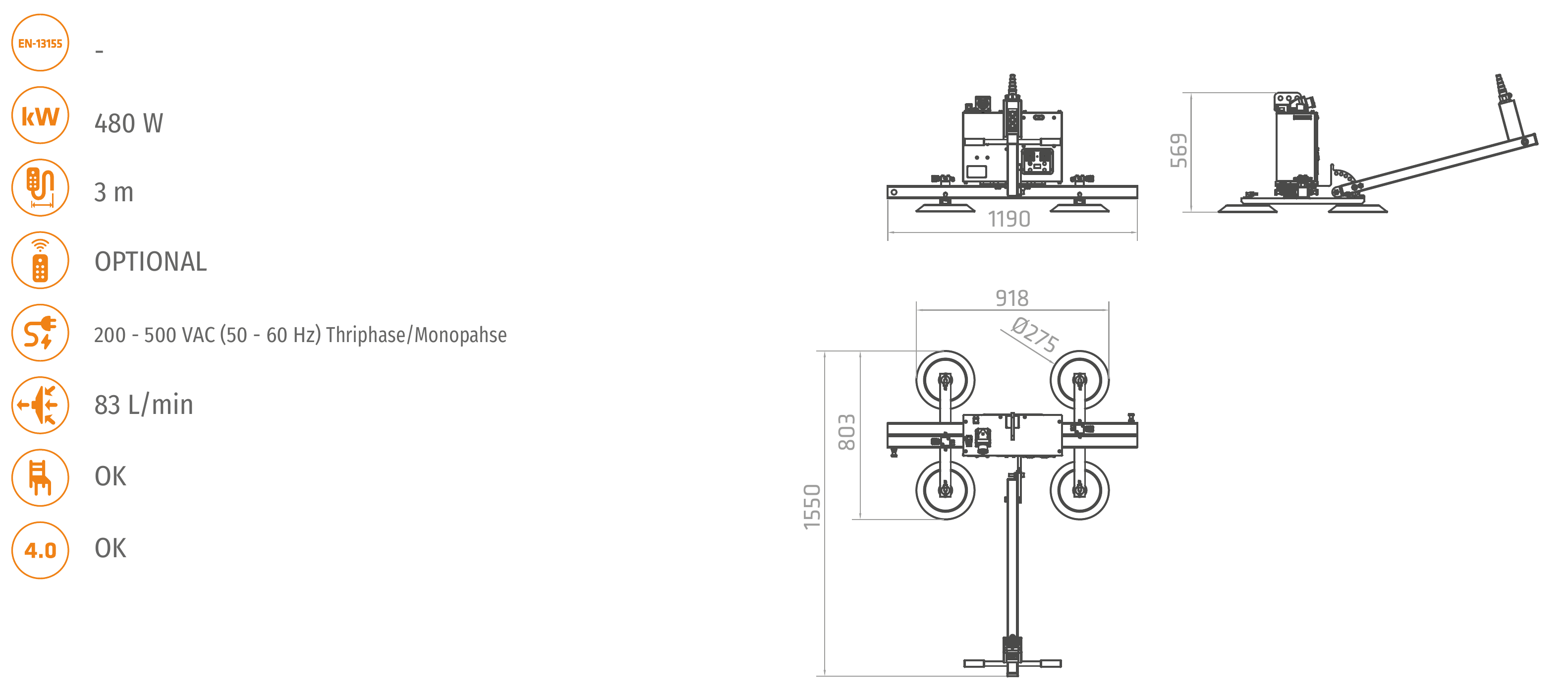

FF1-800
- Carga
- 800 kg
- Tara
- 85 kg

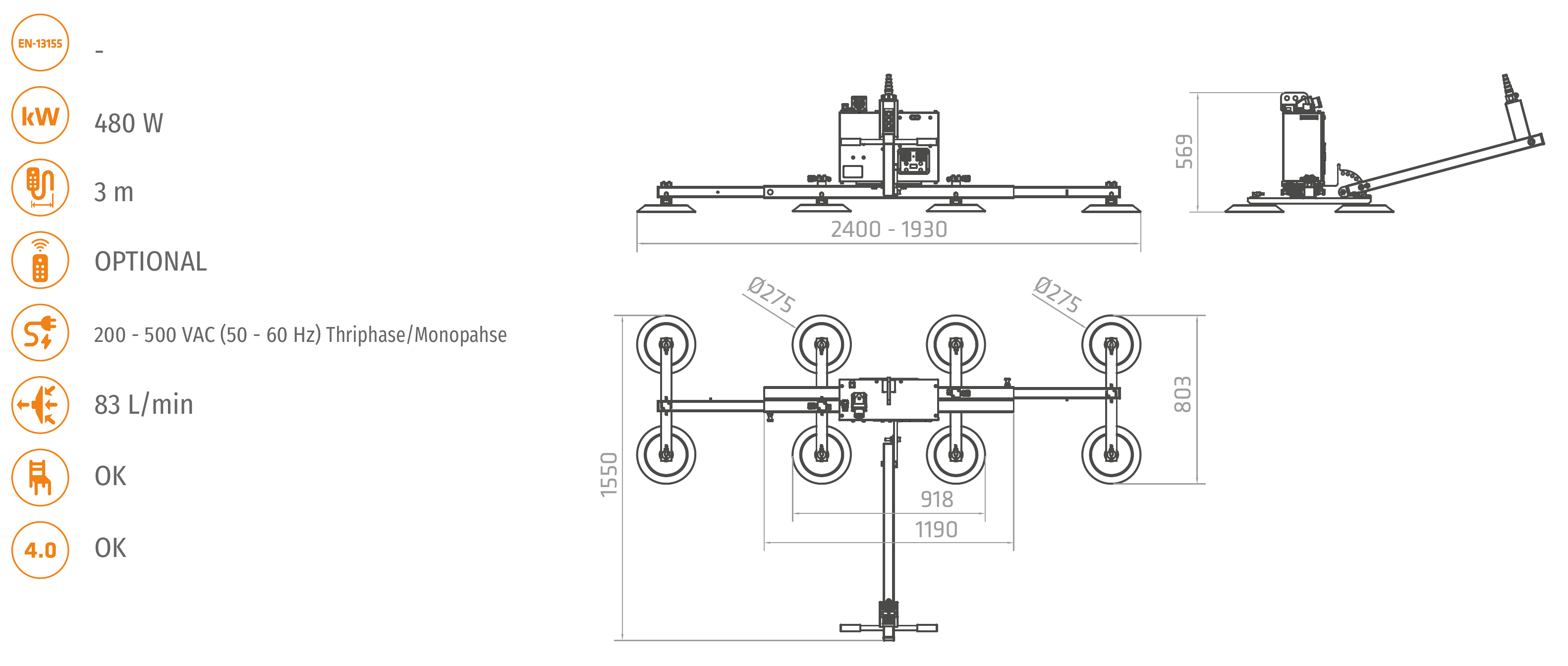

FF1-800+2
- Carga
- 800 kg
- Tara
- 85 kg
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
Documentación TECNOCAT
Fichas y planos originales.

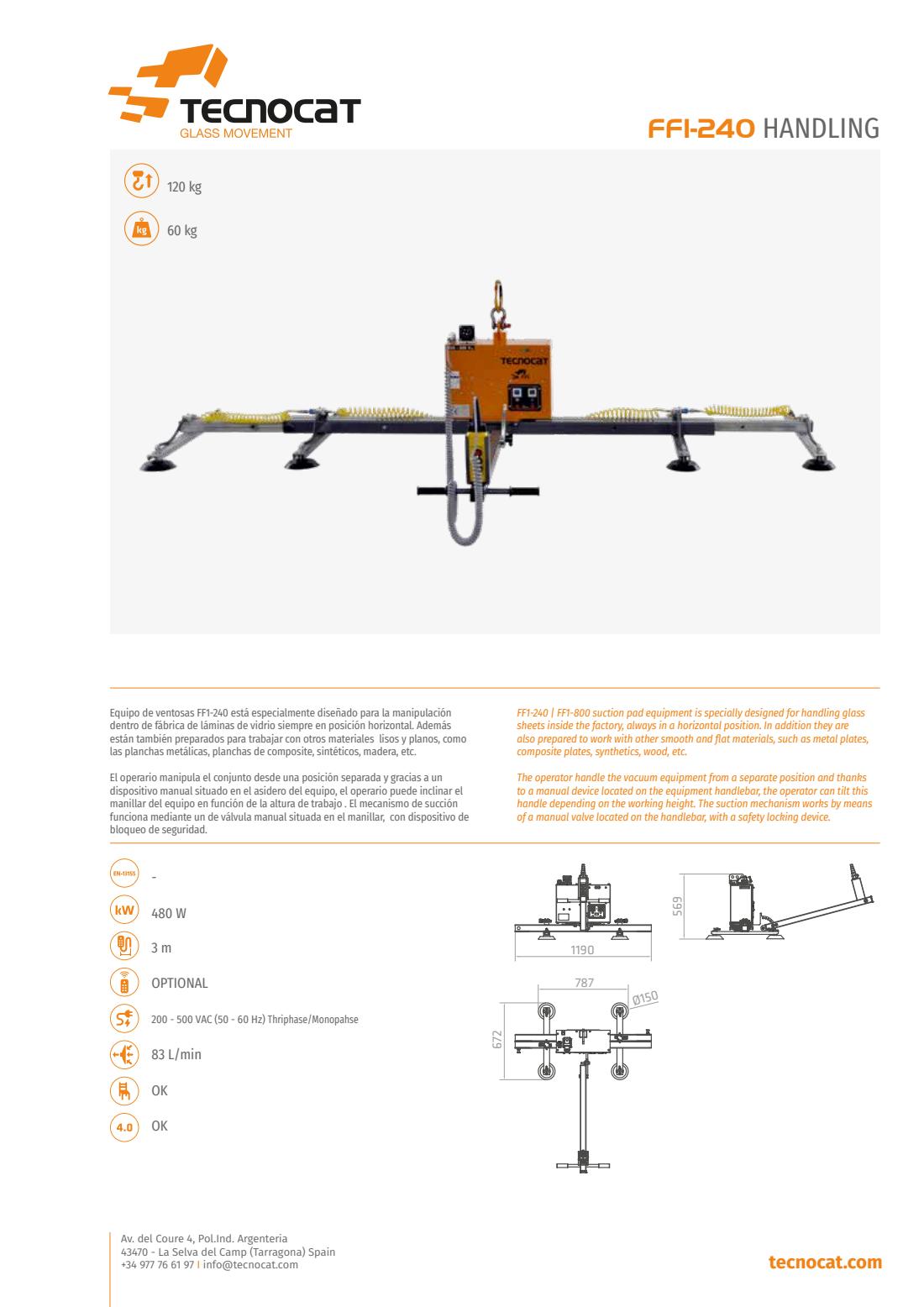

PDF original · 4 páginas
FF1
Consulta las dimensiones, las variantes y los datos del fabricante.
