Parrilla alargada
Su distribución de platos está pensada para piezas largas y estrechas.
TECNOCAT · Manipulación en fábrica ↗
FF3-1000
Parrilla alargada para manipular vidrio largo y estrecho, con opción de extensiones.
- Carga base indicada
- 600 kg
- Carga base indicada EN 13155
- 300 kg
- Variantes
- FF3-1000 / FF3-1000+4
En tu trabajo
Alimentar cada proceso en fábrica.
- Manipulación de hojas largas y estrechas.
- Instalaciones con configuración de doble circuito.
Conoce cómo trabaja
La tecnología, al detalle.
Versión con extensiones
El documento diferencia el conjunto central y la configuración +4.
TECNOCAT · FF3-1000
Datos técnicos.
- Carga base indicada
- 600 kg
- Carga base indicada EN 13155
- 300 kg
- Variantes
- FF3-1000 / FF3-1000+4
- Tara base
- 120 kg
- Alimentación
- 200–500 VAC · 50–60 Hz
- Potencia
- 480 W
- Caudal de vacío
- 166 l/min
El PDF distingue una carga general y otra bajo el pictograma EN 13155. Hay que aplicar la carga correspondiente al uso y montaje; las extensiones tienen su propia página.
Dimensiones y montaje
Configuraciones y planos.

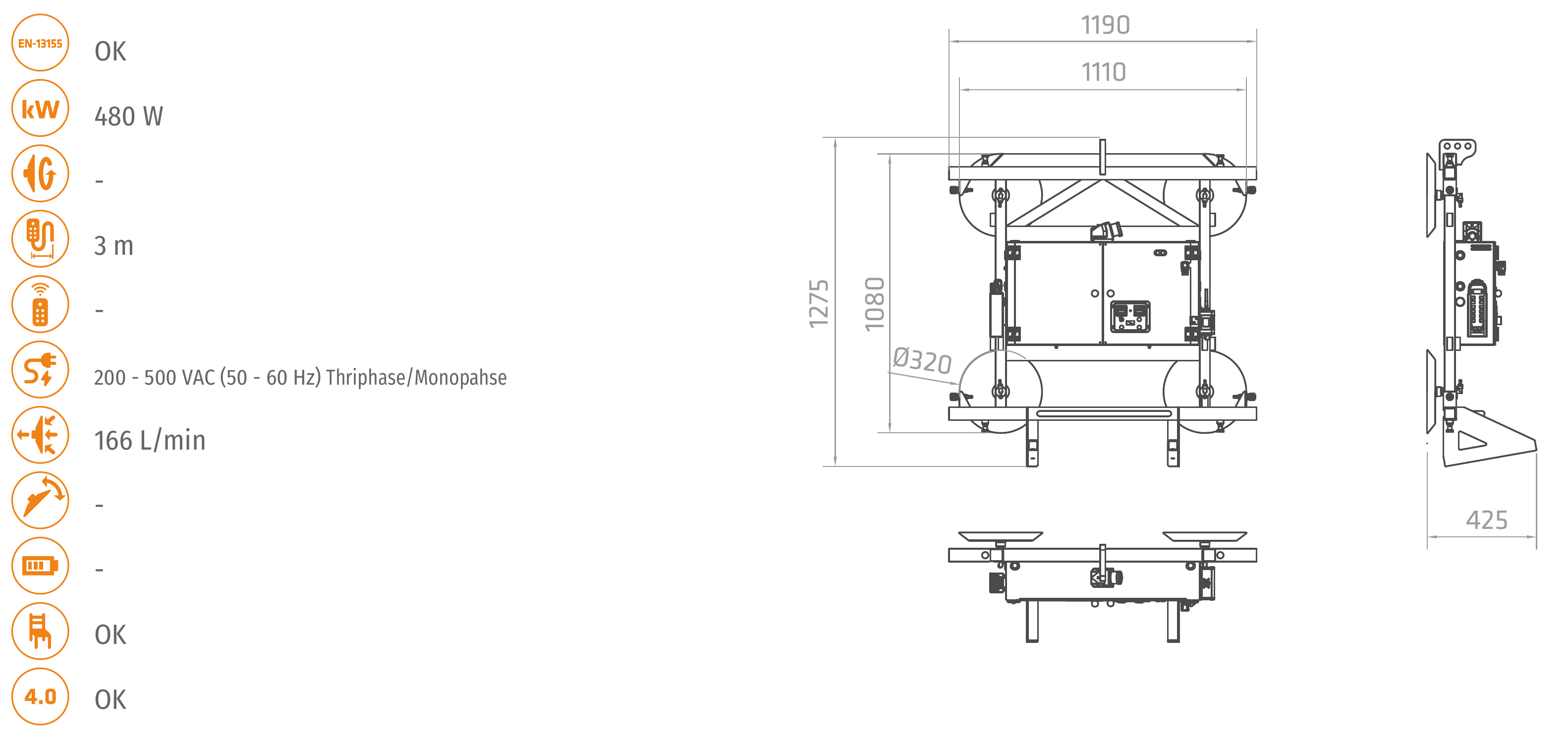

FF3-1000
- Carga indicada
- 600 kg
- Carga EN 13155
- 300 kg
- Tara
- 120 kg

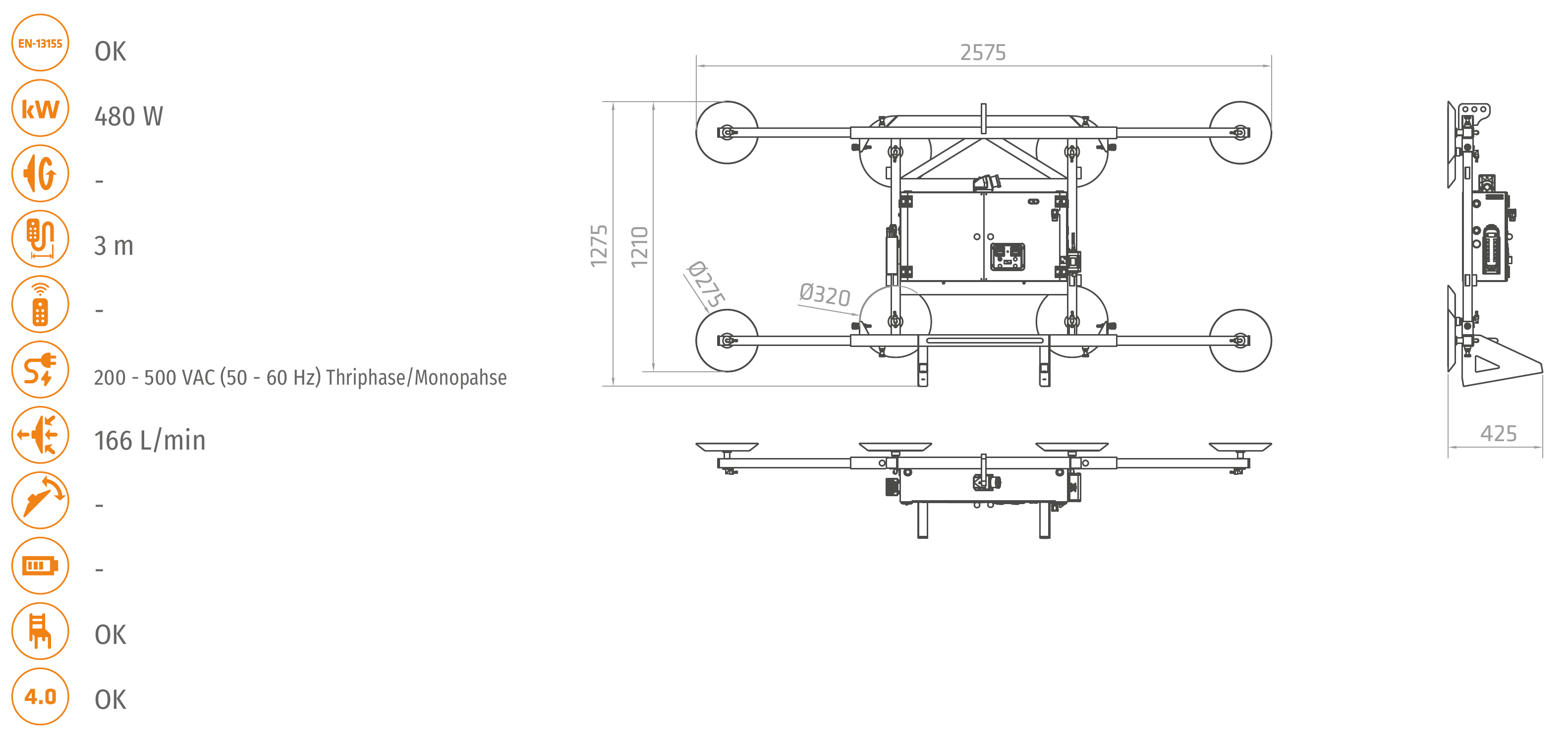

FF3-1000+4
- Carga indicada
- 1000 kg
- Carga EN 13155
- 500 kg
- Tara
- 146 kg
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.

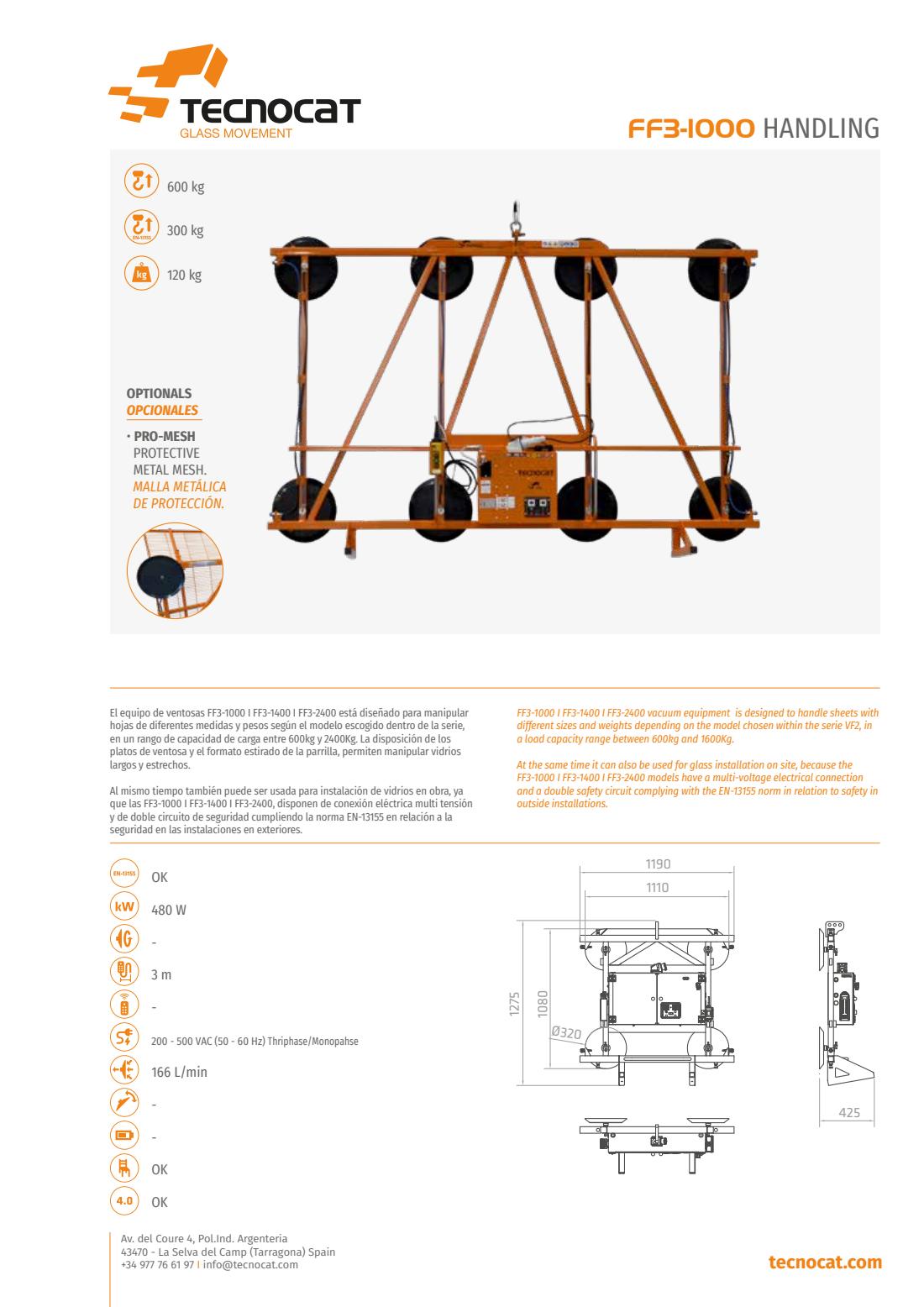

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 2 páginas
FF3-1000
Consulta las dimensiones, las variantes y los datos del fabricante.
