Distribución de platos

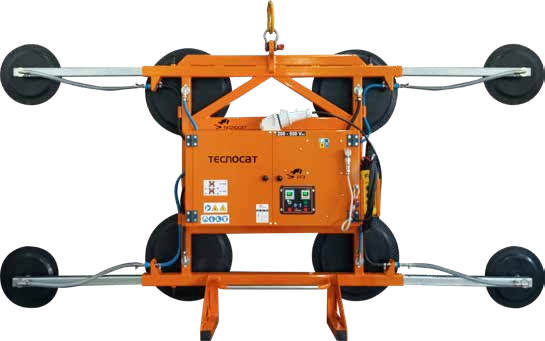

La parrilla central puede ampliarse con cuatro extensiones.
TECNOCAT · Manipulación en fábrica ↗

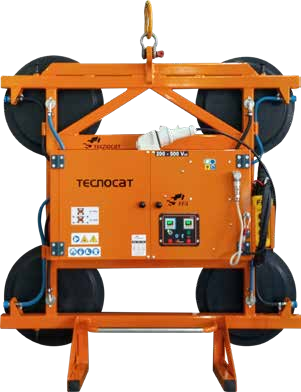

FF3-1400
Ventosa de parrilla fija para formatos que requieren una superficie de agarre ampliable.
- Carga base indicada
- 1.000 kg
- Carga base indicada EN 13155
- 500 kg
- Variantes
- FF3-1400 / FF3-1400+4
En tu trabajo
Alimentar cada proceso en fábrica.
- Manipulación de piezas planas de gran formato.
- Adaptación de la parrilla mediante extensiones.
Conoce cómo trabaja
La tecnología, al detalle.
Doble circuito
El documento distingue la capacidad general y la capacidad identificada con EN 13155.
TECNOCAT · FF3-1400
Datos técnicos.
- Carga base indicada
- 1.000 kg
- Carga base indicada EN 13155
- 500 kg
- Variantes
- FF3-1400 / FF3-1400+4
- Alimentación
- 200–500 VAC · 50–60 Hz
- Potencia
- 480 W
- Caudal de vacío
- 166 l/min
Las dos cargas del documento corresponden a condiciones distintas. La capacidad admisible se determina para el montaje y el uso previstos.
Dimensiones y montaje
Configuraciones y planos.
FF3-1400
- Carga indicada
- 1000 kg
- Carga EN 13155
- 500 kg
- Tara
- 120 kg

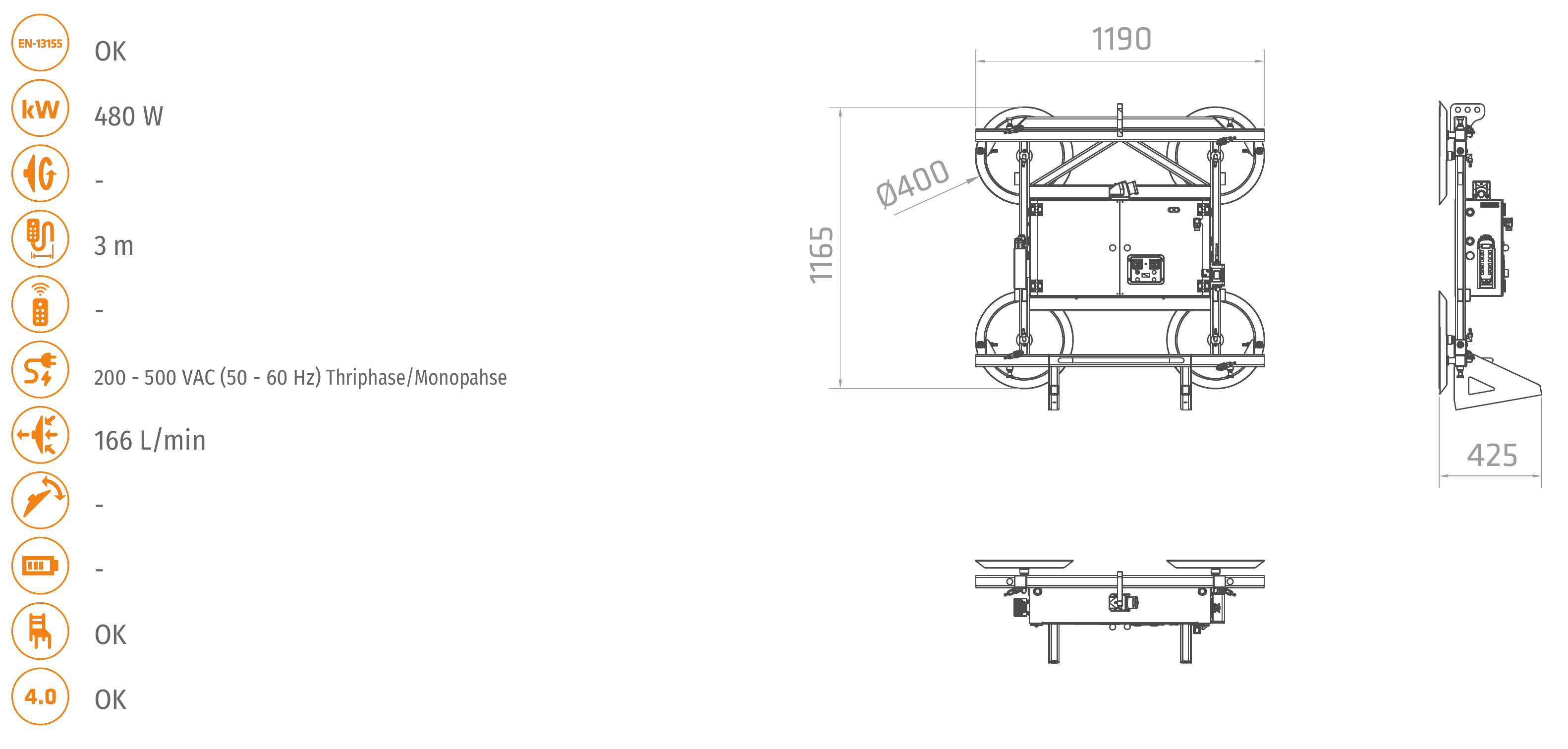

FF3-1400
Plano y dimensiones

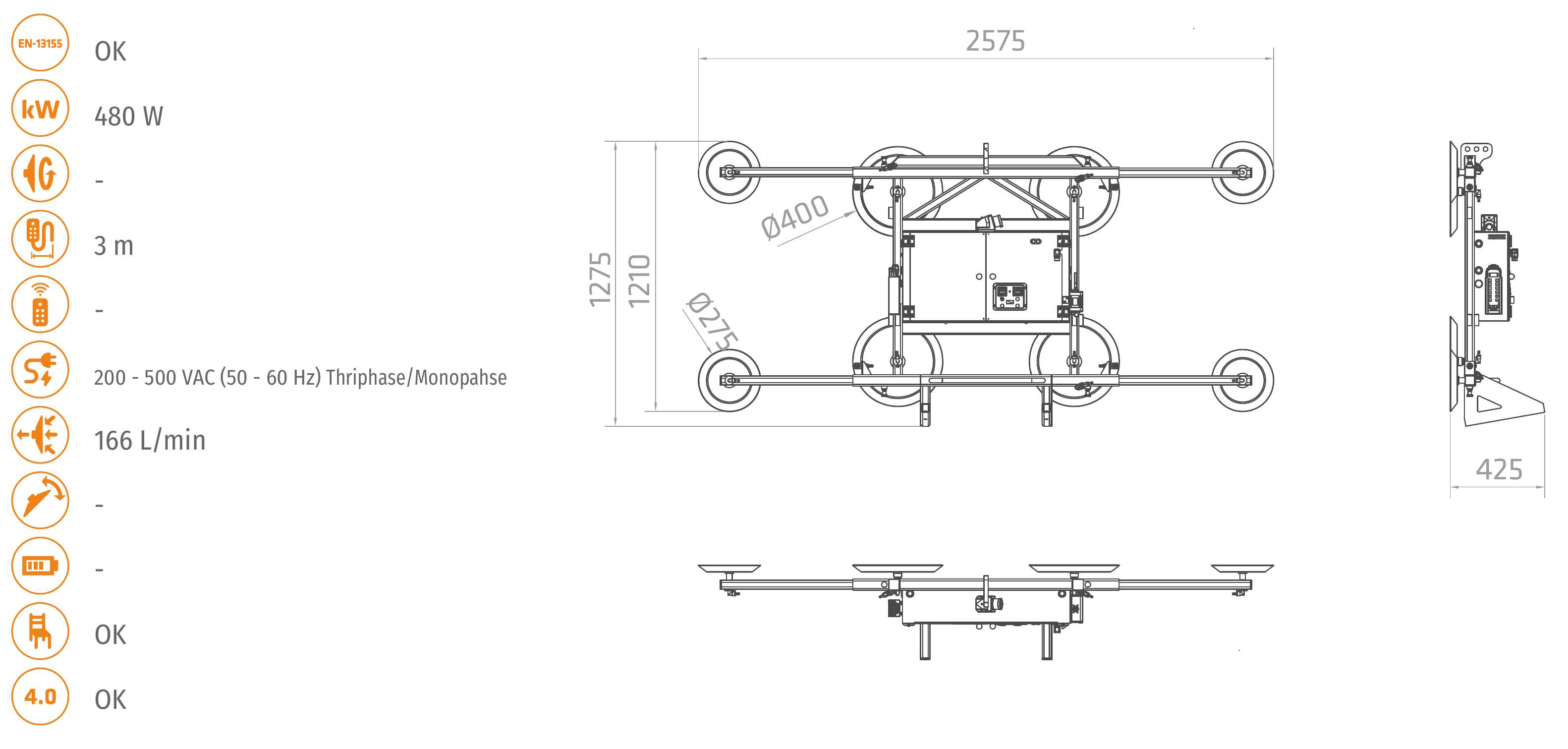

FF3-1400+4
- Carga indicada
- 1400 kg
- Carga EN 13155
- 700 kg
- Tara
- 146 kg
FF3-1400+4
Plano y dimensiones
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.

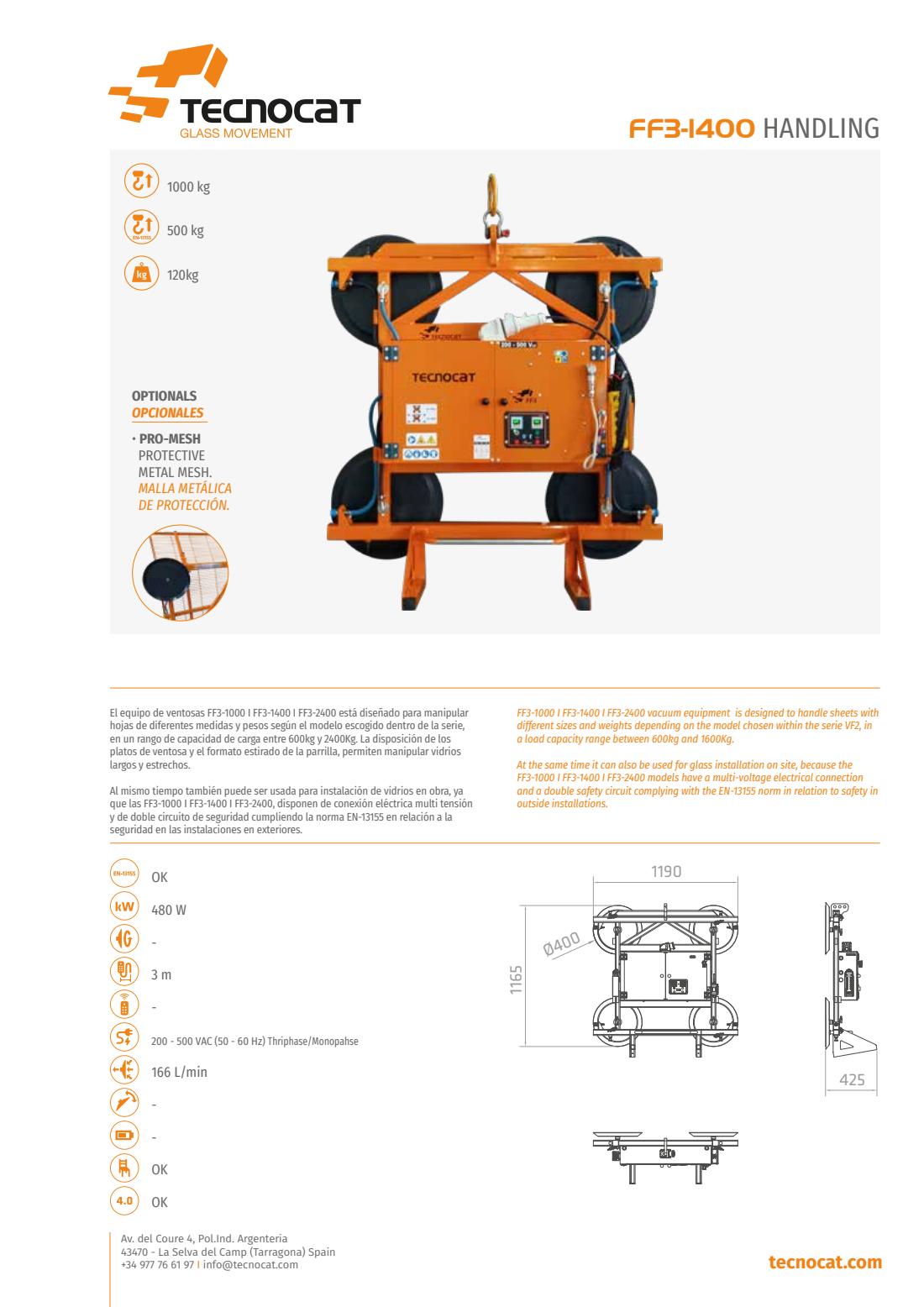

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 2 páginas
FF3-1400
Consulta las dimensiones, las variantes y los datos del fabricante.
