Formato alargado
La distribución de los platos acompaña la geometría de hojas largas.
TECNOCAT · Manipulación en fábrica ↗

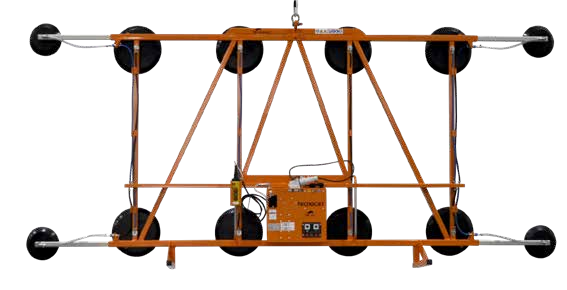

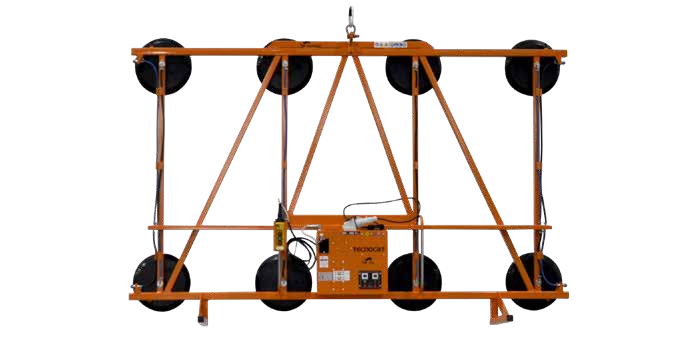

FF3-2400
Parrilla alargada para hojas de gran formato, con versión central y versión con cuatro extensiones.
- Carga base indicada
- 2.000 kg
- Carga base indicada EN 13155
- 1.000 kg
- Variantes
- FF3-2400 / FF3-2400+4
En tu trabajo
Alimentar cada proceso en fábrica.
- Manipulación de hojas largas.
- Trabajo con grandes formatos y distribución ampliada de platos.
Conoce cómo trabaja
La tecnología, al detalle.
Capacidad por montaje
La versión central y la versión +4 tienen especificaciones propias.
TECNOCAT · FF3-2400
Datos técnicos.
- Carga base indicada
- 2.000 kg
- Carga base indicada EN 13155
- 1.000 kg
- Variantes
- FF3-2400 / FF3-2400+4
- Alimentación
- 200–500 VAC · 50–60 Hz
- Potencia
- 480 W
- Caudal de vacío
- 166 l/min
Las cargas se deben leer junto con el montaje y las condiciones de uso de la ficha original. No equivalen a una capacidad única para cualquier aplicación.
Dimensiones y montaje
Configuraciones y planos.
FF3-2400
- Carga indicada
- 2000 kg
- Carga EN 13155
- 1000 kg
- Tara
- 200 kg
FF3-2400
Plano y dimensiones
FF3-2400+4
- Carga indicada
- 2400 kg
- Carga EN 13155
- 1200 kg
- Tara
- 226 kg

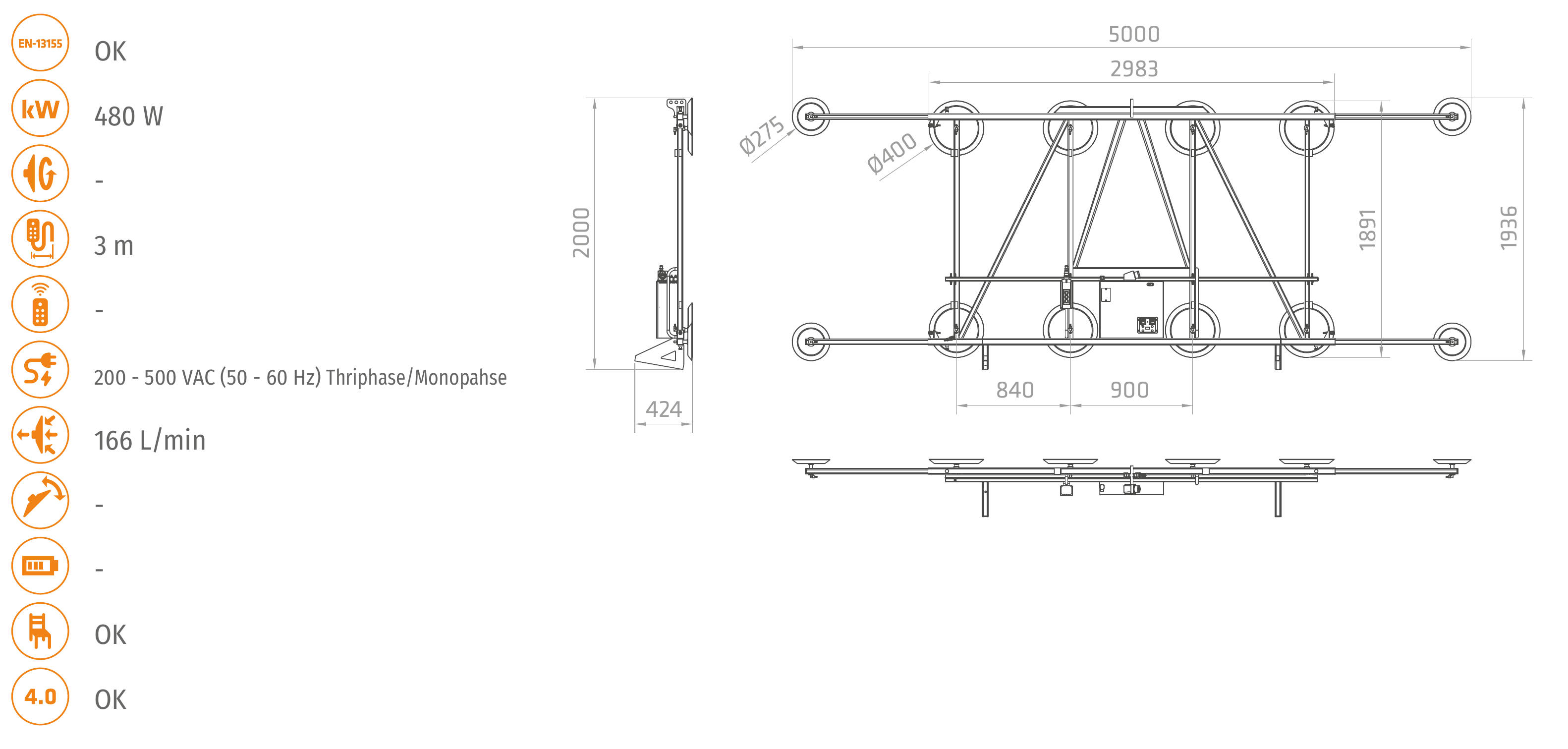

FF3-2400+4
Plano y dimensiones
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.

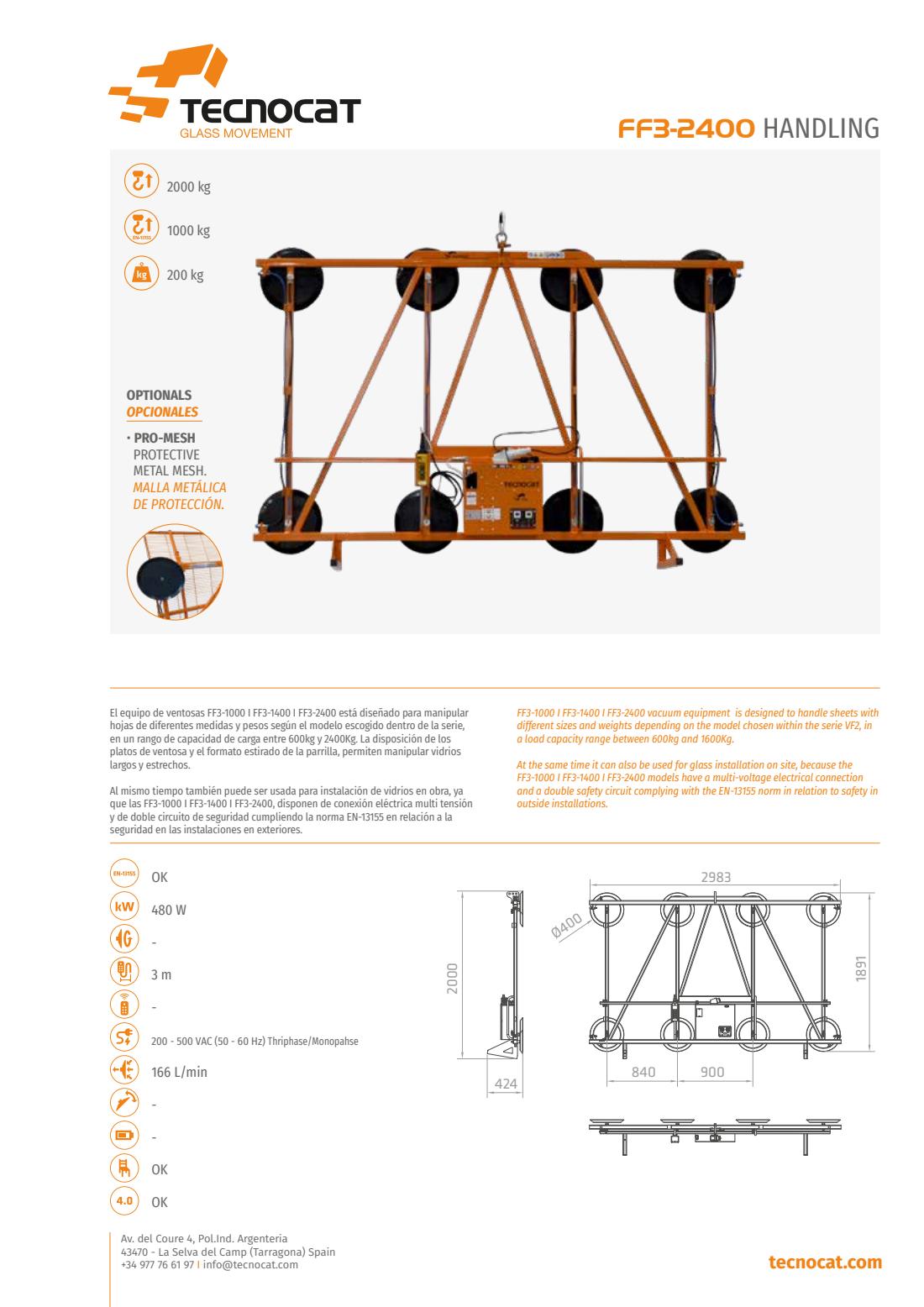

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 2 páginas
FF3-2400
Consulta las dimensiones, las variantes y los datos del fabricante.
