Variantes de montaje
El documento recoge seis configuraciones con extensiones y apoyos.
TECNOCAT · Manipulación en fábrica ↗

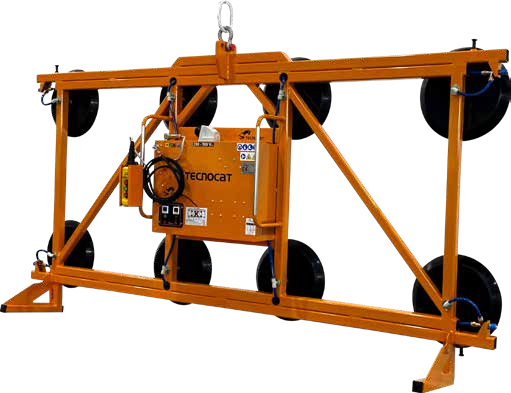

FF4-2400
Equipo de manipulación con seis configuraciones de parrilla, extensiones y apoyos.
- Carga base indicada
- 2.000 kg
- Carga base indicada EN 13155
- 1.000 kg
- Tara base
- 175 kg
En tu trabajo
Alimentar cada proceso en fábrica.
- Procesos especiales de manipulación de vidrio.
- Adaptación del equipo con extensiones y apoyos según la pieza.
Conoce cómo trabaja
La tecnología, al detalle.

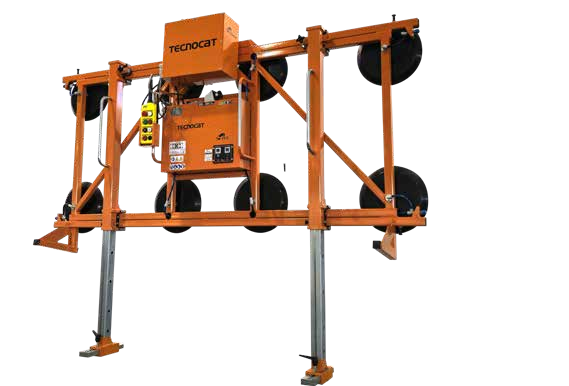

Apoyos inferiores
Las versiones +P incorporan apoyos con una limitación específica de 750 kg.
TECNOCAT · FF4-2400
Datos técnicos.
- Carga base indicada
- 2.000 kg
- Carga base indicada EN 13155
- 1.000 kg
- Tara base
- 175 kg
- Configuraciones documentadas
- 6
- Alimentación
- 200–500 VAC · 50–60 Hz
- Potencia
- 480 W
- Caudal de vacío
- 166 l/min
Cada configuración tiene su propio plano y carga. Los apoyos de las versiones +P llevan una limitación específica de 750 kg que debe respetarse.
Dimensiones y montaje
Configuraciones y planos.
FF4-2400
- Carga indicada
- 2000 kg
- Carga EN 13155
- 1000 kg
- Tara
- 175 kg

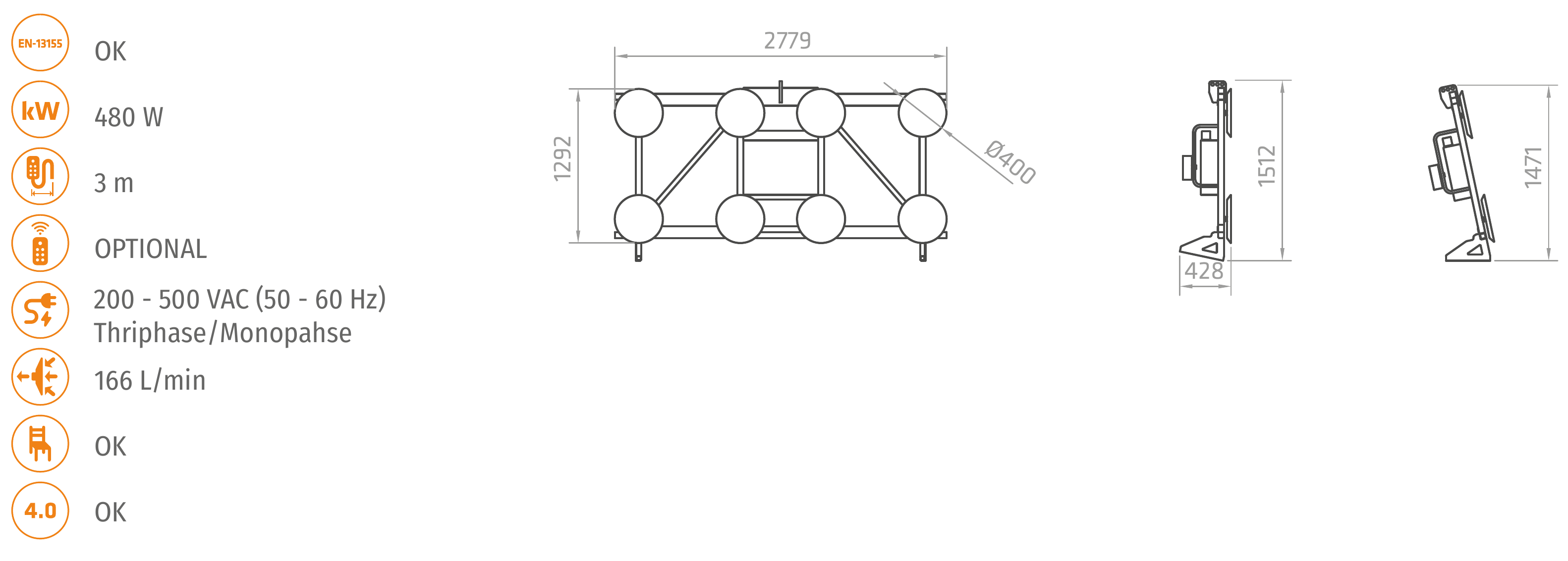

FF4-2400
Plano y dimensiones

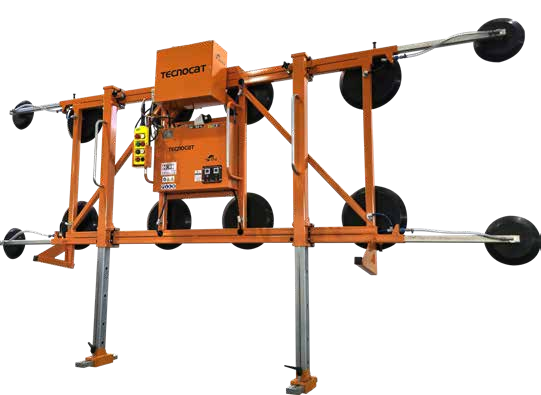

FF4-2400+P
- Carga indicada
- 2000 kg
- Carga EN 13155
- 1000 kg
- Tara
- 280 kg
FF4-2400+P

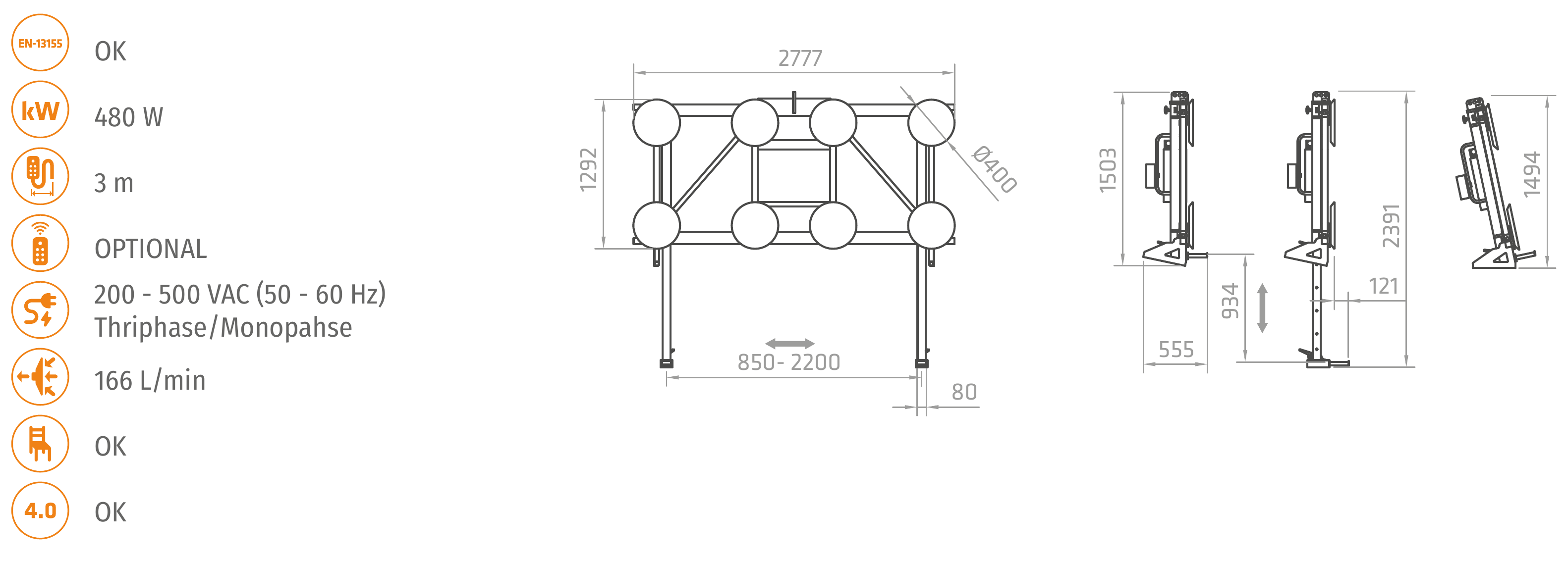

Plano y dimensiones

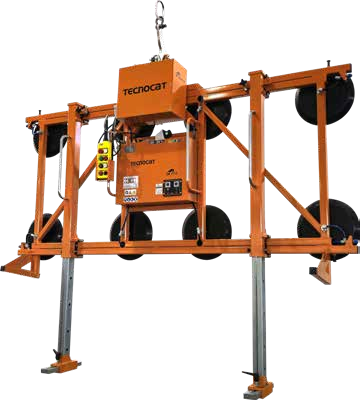

FF4-2400+P+I
- Carga indicada
- 2000 kg
- Carga EN 13155
- 1000 kg
- Tara
- 305 kg

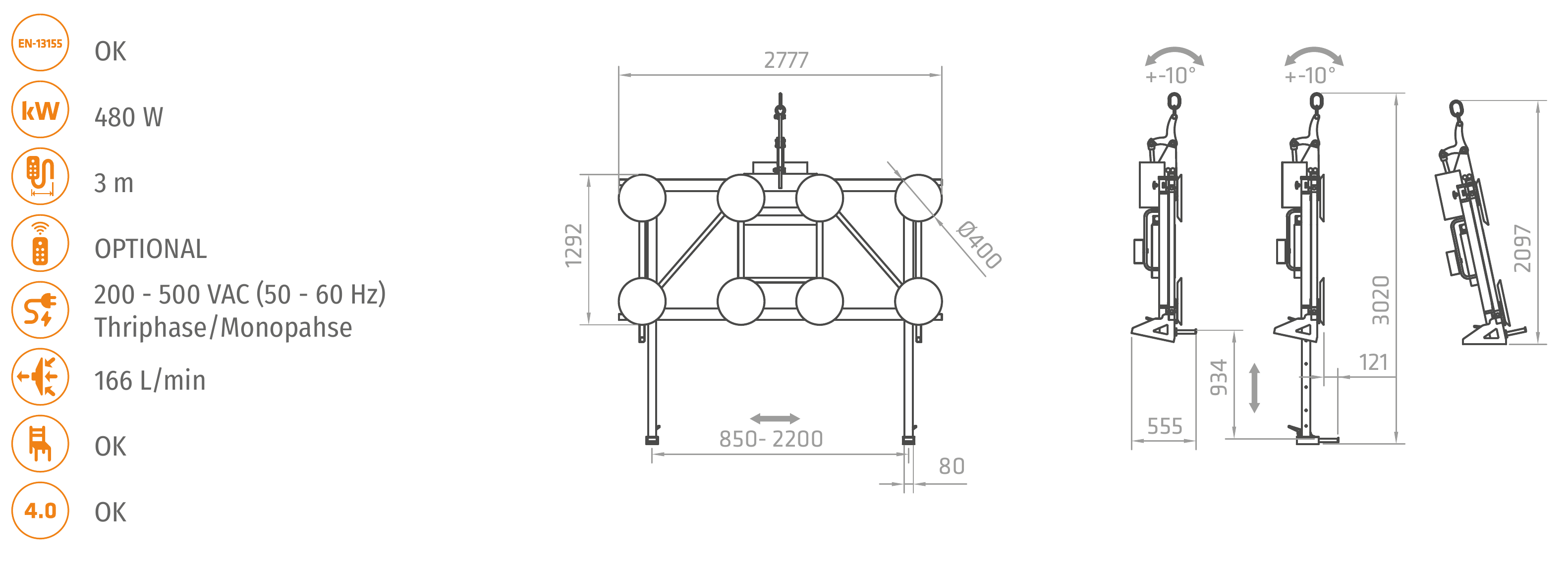

FF4-2400+P+I
Plano y dimensiones

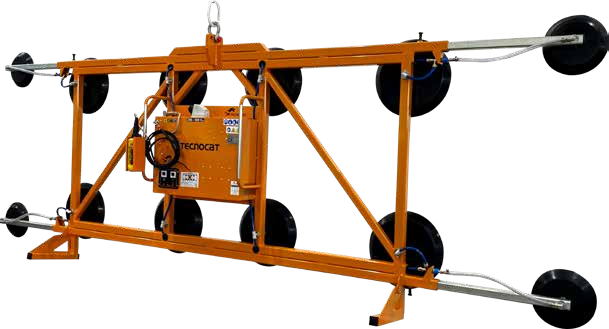

FF4-2400+4
- Carga indicada
- 2400 kg
- Carga EN 13155
- 1200 kg
- Tara
- 200 kg
FF4-2400+4

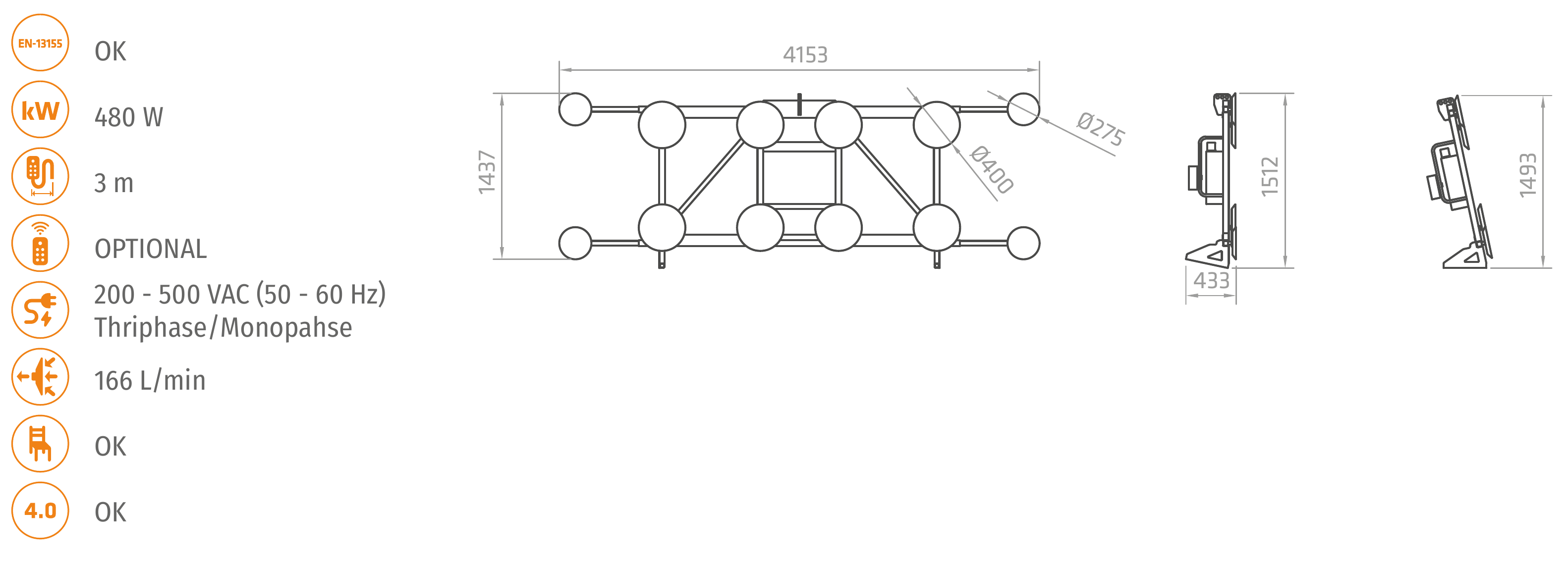

Plano y dimensiones
FF4-2400+4+P
- Carga indicada
- 2400 kg
- Carga EN 13155
- 1200 kg
- Tara
- 305 kg
FF4-2400+4+P

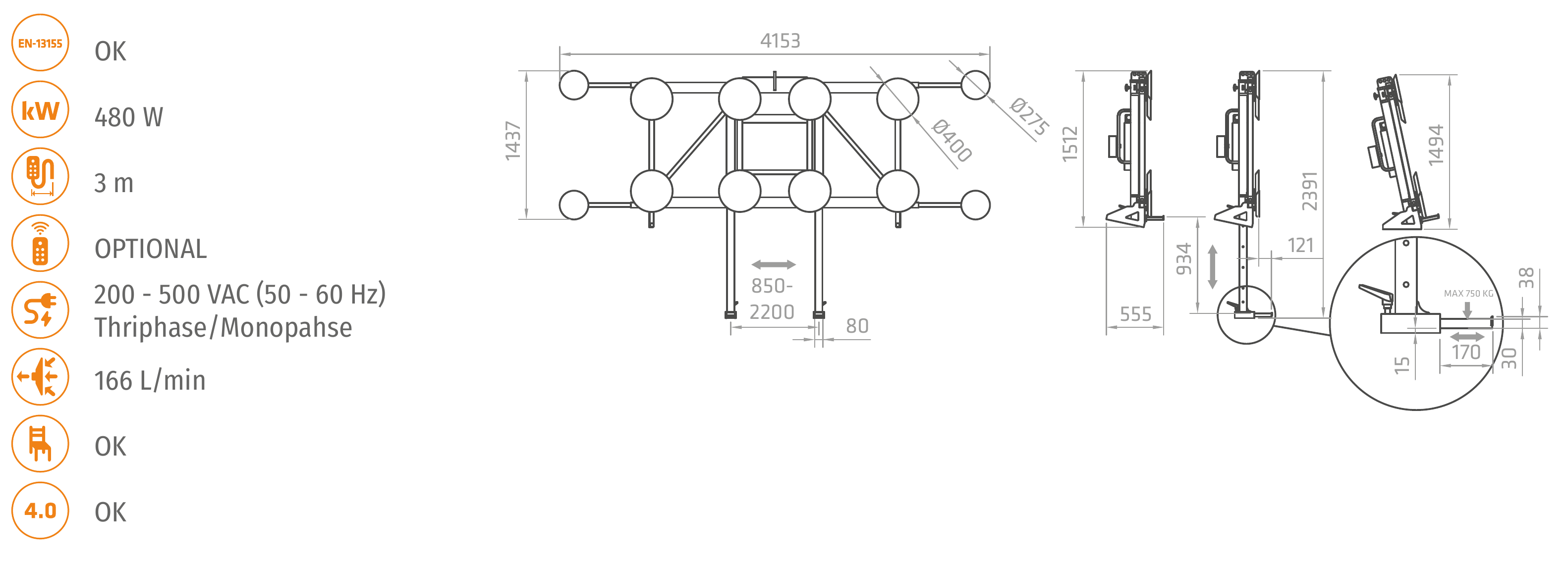

Plano y dimensiones

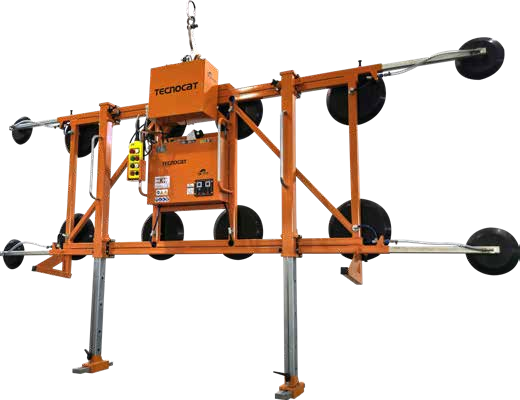

FF4-2400+4+P+I
- Carga indicada
- 2400 kg
- Carga EN 13155
- 1200 kg
- Tara
- 330 kg
FF4-2400+4+P+I

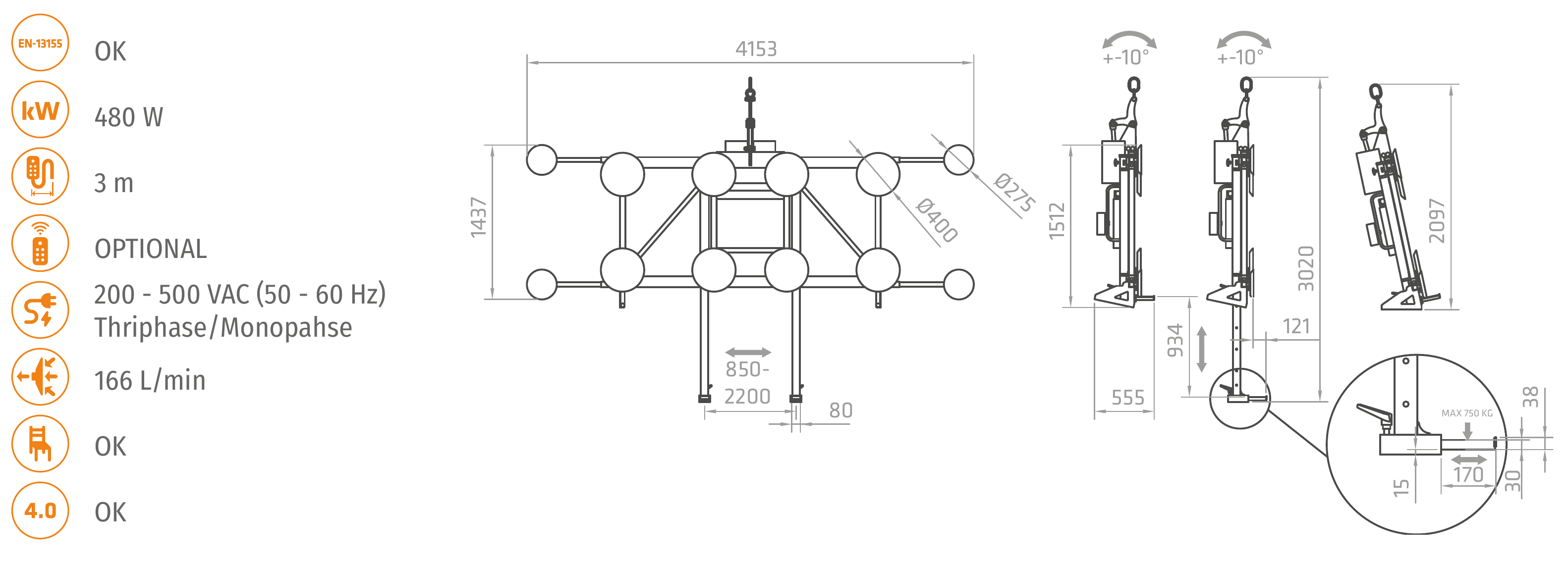

Plano y dimensiones
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.

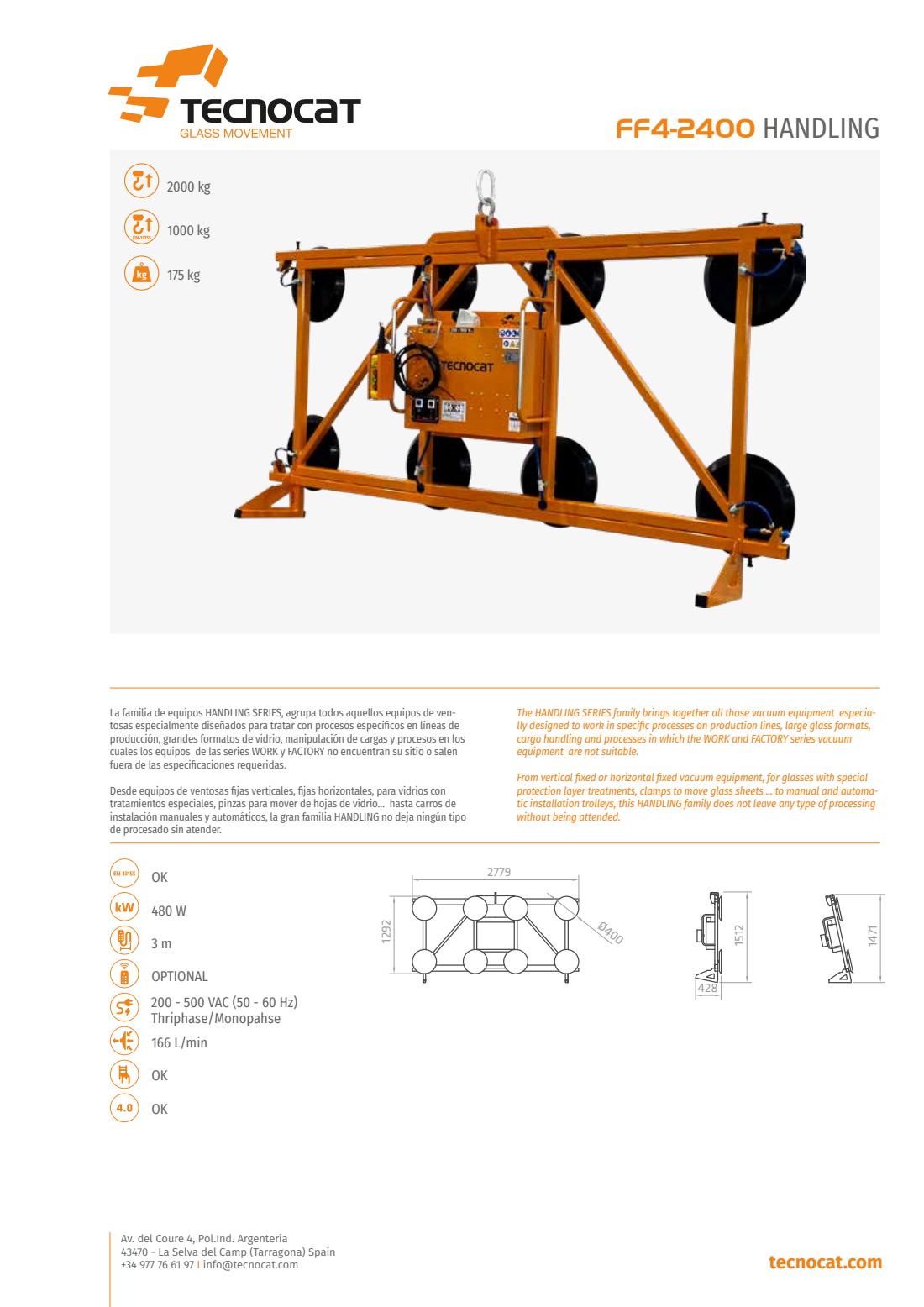

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 6 páginas
FF4-2400
Consulta las dimensiones, las variantes y los datos del fabricante.
