Giro neumático
Permite girar el vidrio de 0° a 90°.
TECNOCAT · Manipulación en fábrica ↗
FN7-400G
Ventosa con giro y basculación neumáticos de 0° a 90° y elevación propia de 1.200 mm, sin polipasto.
- Capacidad según configuración
- 250 kg sin alargos; 400 kg con 2 o 4 alargos
- Giro
- Neumático, 0°–90°
- Elevación
- Propia, con carrera de 1.200 mm; sin polipasto
En tu trabajo
Alimentar cada proceso en fábrica.
- Manipulación de hojas de vidrio en puestos de producción.
- Paso del vidrio entre posición vertical y horizontal.
Conoce cómo trabaja
La tecnología, al detalle.
Basculación neumática
Permite pasar de la posición vertical a la horizontal, de 0° a 90°.
Elevación propia
Incorpora elevación propia con una carrera de 1.200 mm; no necesita polipasto.
TECNOCAT · FN7-400G
Datos técnicos.
- Capacidad según configuración
- 250 kg sin alargos; 400 kg con 2 o 4 alargos
- Giro
- Neumático, 0°–90°
- Basculación
- Neumática, 0°–90°
- Elevación
- Propia, con carrera de 1.200 mm; sin polipasto
- Alimentación
- Aire comprimido · 7 bar · 200 l/min
- Caudal de vacío
- 40 l/min
El conjunto central admite 250 kg. Las configuraciones con 2 o 4 alargos admiten 400 kg.
Dimensiones y montaje
Configuraciones y planos.
FN7-400G
- Carga
- 250 kg
- Tara
- 105 kg
FN7-400G
Plano y dimensiones
FN7-400G+2
- Carga
- 400 kg
- Tara
- 115 kg
FN7-400G+2
Plano y dimensiones
FN7-400G+4
- Carga
- 400 kg
- Tara
- 125 kg
FN7-400G+4
Plano y dimensiones
Consulta las dimensiones de cada configuración. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
TECNOCAT · Manipulación en fábrica
Otros equipos de esta aplicación.
Manipulación en fábrica
FE1-400G
Ventosa eléctrica para trabajo vertical con giro motorizado de 360° y parrilla ampliable.
Capacidad250 kg central; hasta 400 kg con extensiones
Manipulación en fábrica
FE3-400G
Ventosa eléctrica con giro motorizado de 360° y basculación motorizada de 0° a 90°.
Capacidad250 kg central; hasta 400 kg con extensiones
Manipulación en fábrica

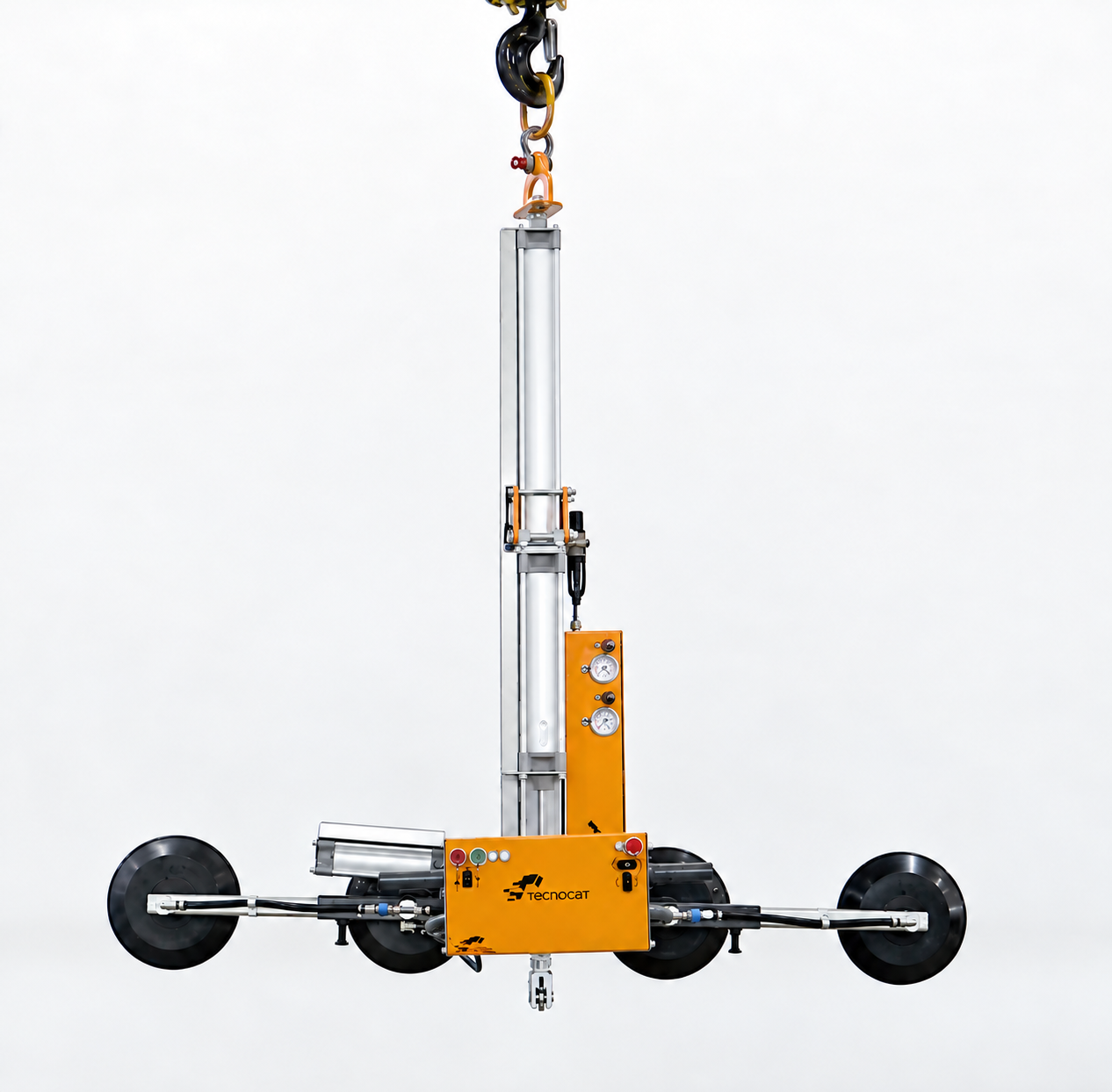

VNL-GB2 / VNL-GB2+2
