Apoyos regulables
Dos apoyos inferiores se ajustan en altura y profundidad al formato de vidrio aislante.
TECNOCAT · Manipulación en fábrica ↗
VF4-F6 / VF4-F6+4

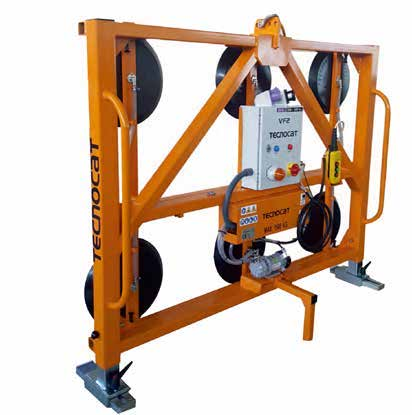

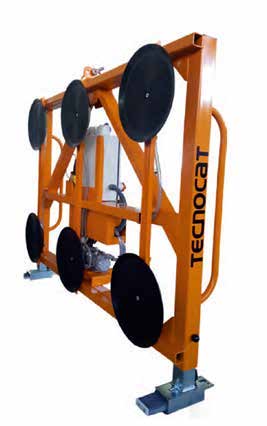

Equipo para la salida del vidrio aislante, con apoyos inferiores regulables en altura y profundidad.
- Carga base indicada
- 1.500 kg
- Carga base indicada EN 13155
- 750 kg
- Tara base
- 225 kg
En tu trabajo
Alimentar cada proceso en fábrica.
- Salida de líneas de vidrio aislante.
- Adaptación de los apoyos al formato de cada unidad.
Conoce cómo trabaja
La tecnología, al detalle.
Salida de producción
Su aplicación principal es la descarga de unidades de vidrio cámara.
Opciones de movimiento
El documento contempla equilibrio de ±5° e inclinación de ±10°.
Demostraciones del equipo
El trabajo, en vídeo.

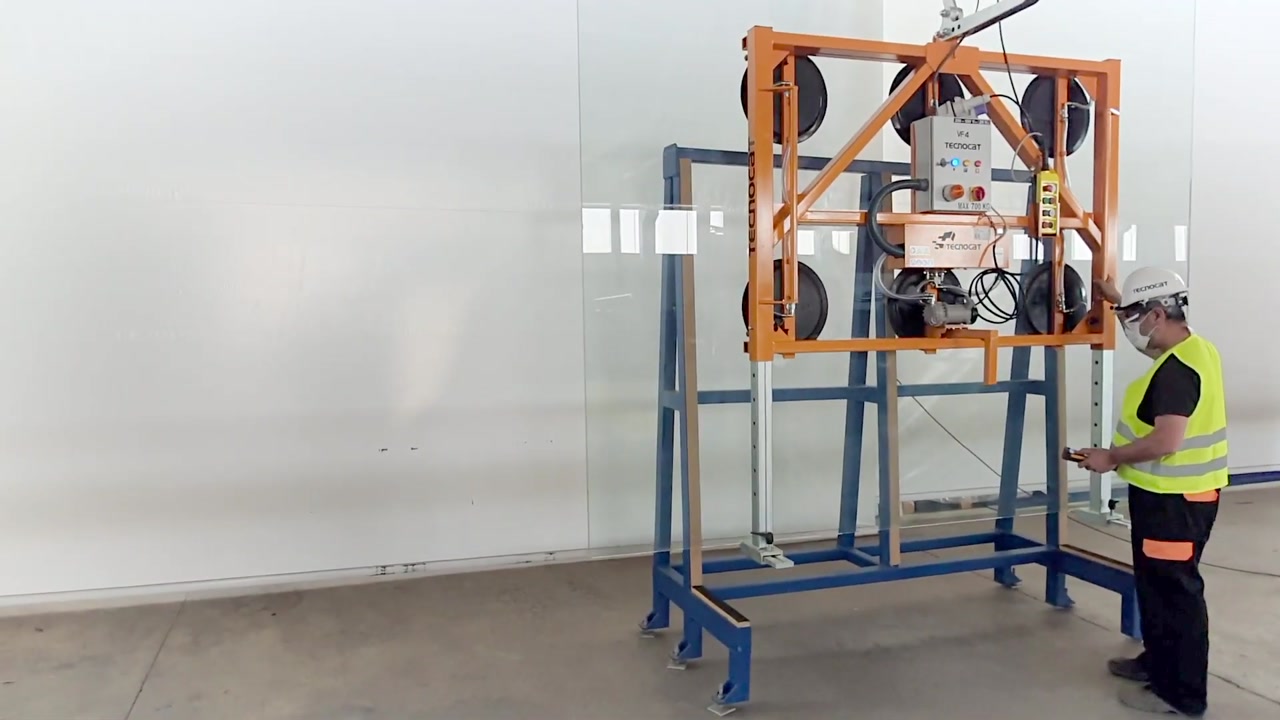

VF4 F6+4
Vídeo del canal público de TECNOCAT. La configuración mostrada se identifica en el título.
Ver original en YouTube ↗TECNOCAT · VF4-F6 / VF4-F6+4
Datos técnicos.
- Carga base indicada
- 1.500 kg
- Carga base indicada EN 13155
- 750 kg
- Tara base
- 225 kg
- Potencia
- 450 W
- Alimentación
- 200–500 VAC · 50–60 Hz + 24 VDC
- Caudal de vacío
- 80 l/min
La capacidad depende de las condiciones de uso y de la configuración. Dispone de opciones de equilibrio ±5° e inclinación ±10°.
Dimensiones y montaje
Configuraciones y planos.
VF4-F6
- Carga indicada
- 1500 kg
- Carga EN 13155
- 750 kg
- Tara
- 225 kg
VF4-F6
Plano y dimensiones
VF4-F6+4
- Carga indicada
- 1500 kg
- Carga EN 13155
- 750 kg
- Tara
- 225 kg

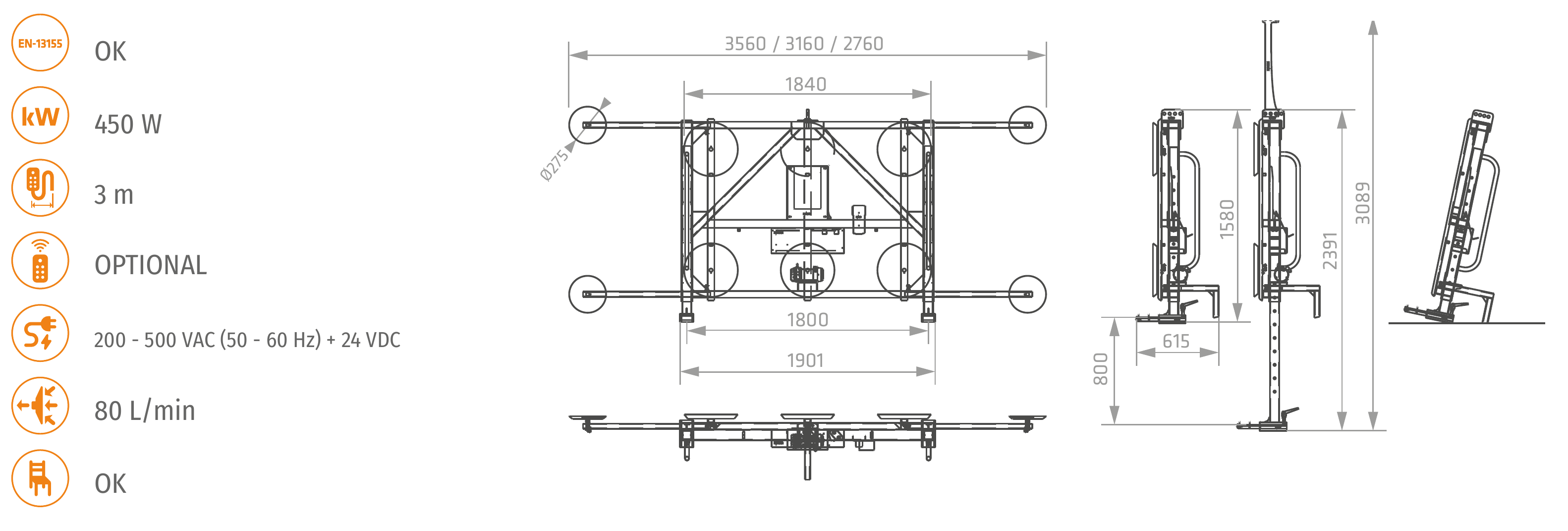

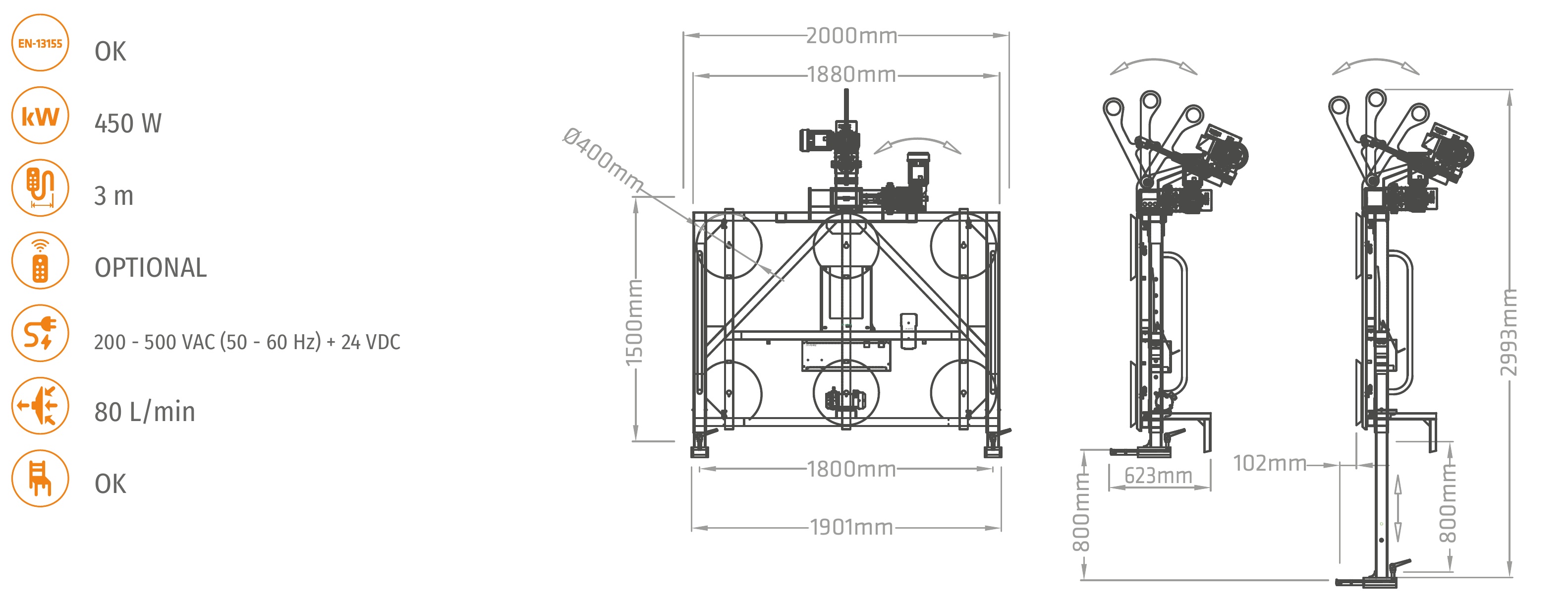

Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
Documentación TECNOCAT
Fichas y planos originales.

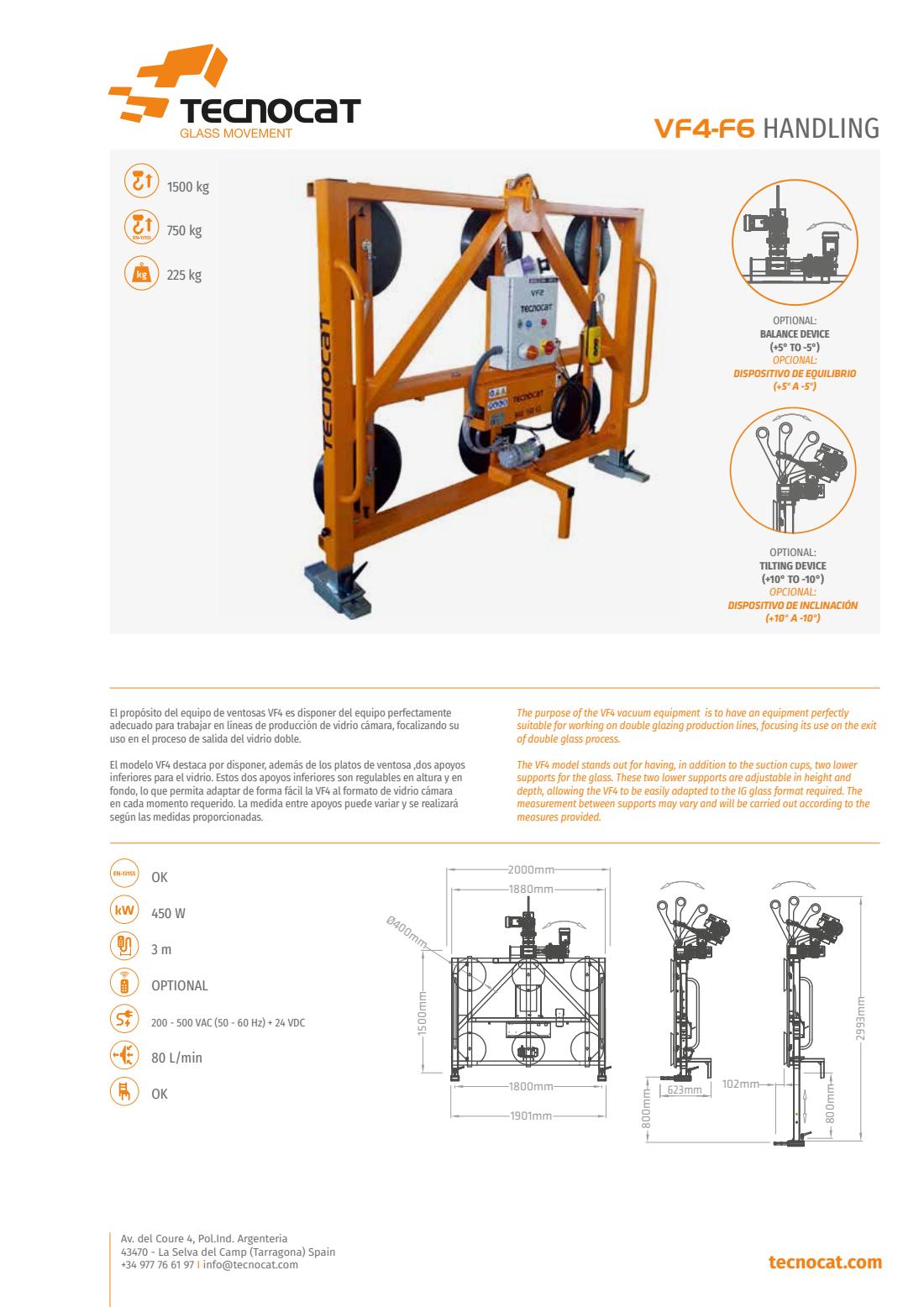

PDF original · 2 páginas
VF4
Consulta las dimensiones, las variantes y los datos del fabricante.
