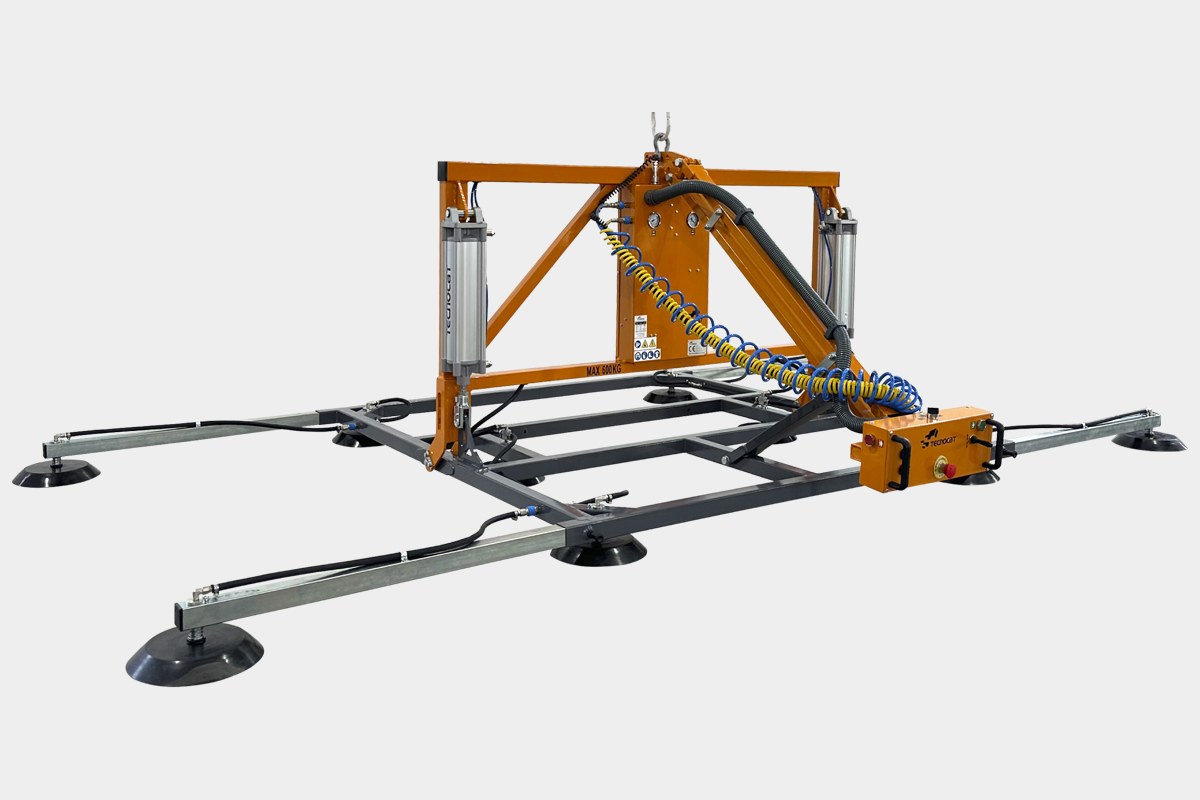

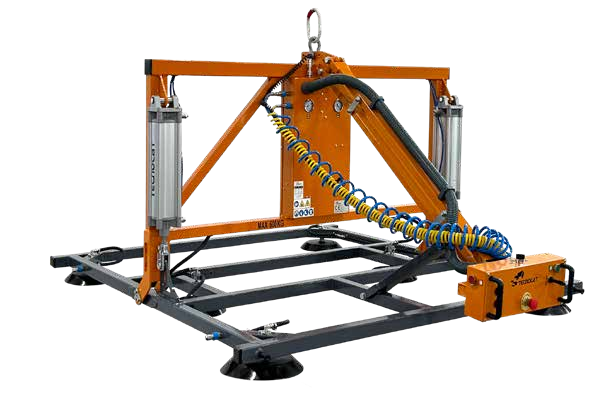

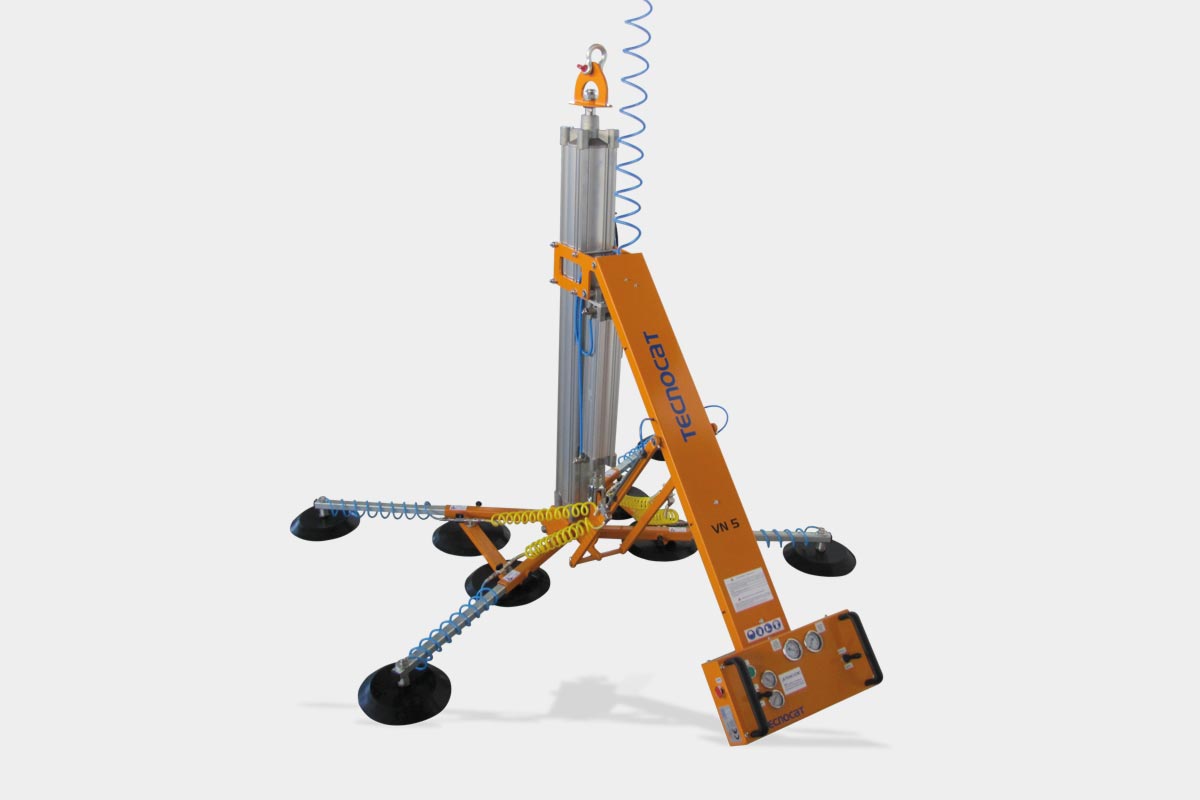

VN5 / VN7
Ventosas basculantes neumáticas para alimentar procesos horizontales.
- Basculación
- Neumática 0–90°
- Alimentación
- Aire comprimido
- Carga VN5
- 400 kg
En tu trabajo
Alimentar cada proceso en fábrica.
- Carga de CNC horizontales, hornos y líneas de laminado.
- Paso de caballete a mesa de trabajo.
Conoce cómo trabaja
La tecnología, al detalle.
Carga VN5
400 kg.
Carga VN7
600 kg.
Demostraciones del equipo
El trabajo, en vídeo.
TECNOCAT 21 SL- PUENTE LIGERO +VN5-B4
Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.
Ver en YouTube ↗TECNOCAT · VN5 / VN7
Datos técnicos.
- Basculación
- Neumática 0–90°
- Alimentación
- Aire comprimido
- Carga VN5
- 400 kg
- Carga VN7
- 600 kg
La configuración y las opciones se concretan según el formato, el proceso y las condiciones de trabajo.
Dimensiones y montaje
Configuraciones y planos.

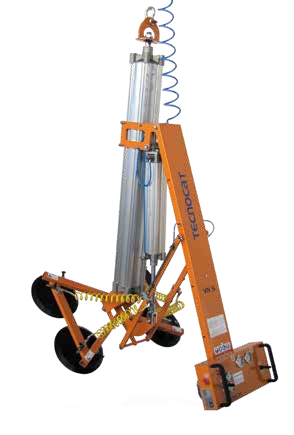

VN5-B4
- Carga
- 400 kg
- Tara
- 92 kg

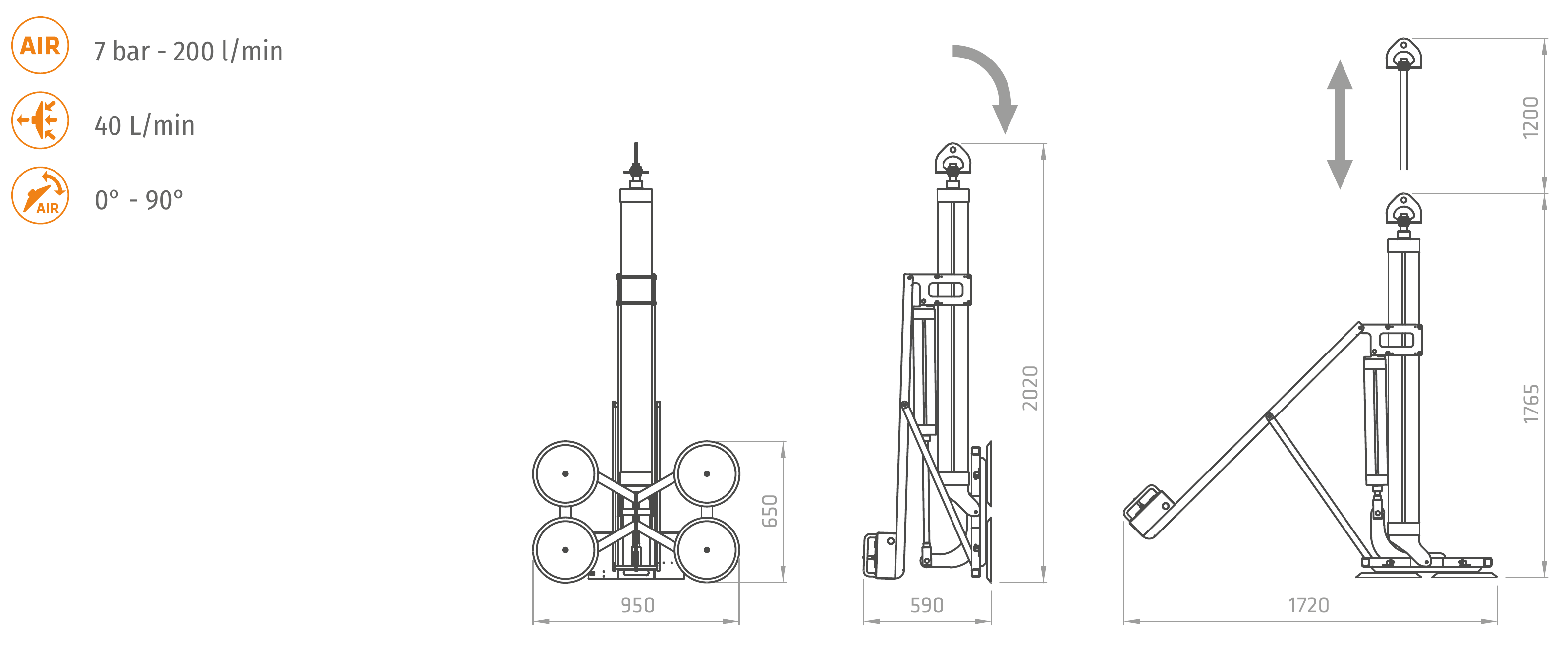

VN5-B4

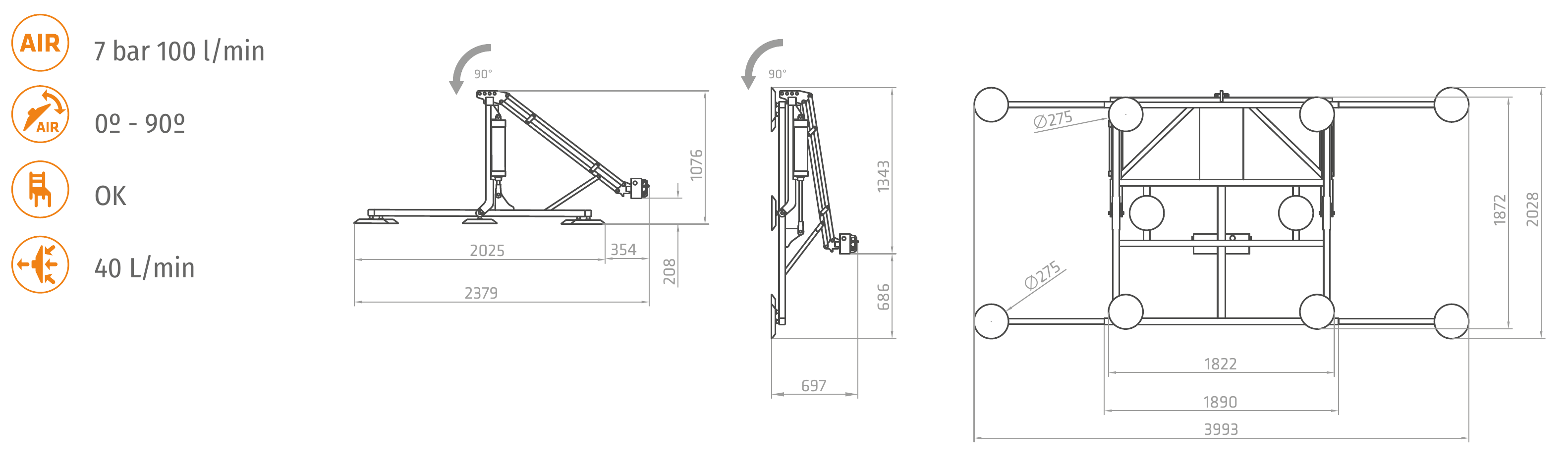

Plano y dimensiones

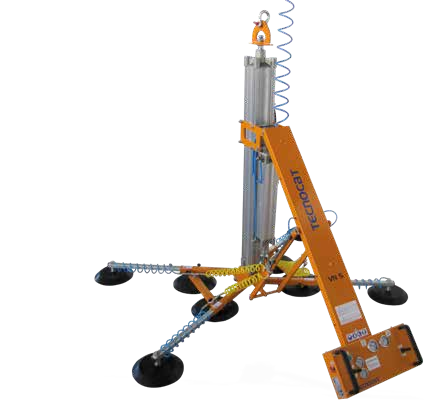

VN5-B4+4
- Carga
- 400 kg
- Tara
- 108 kg

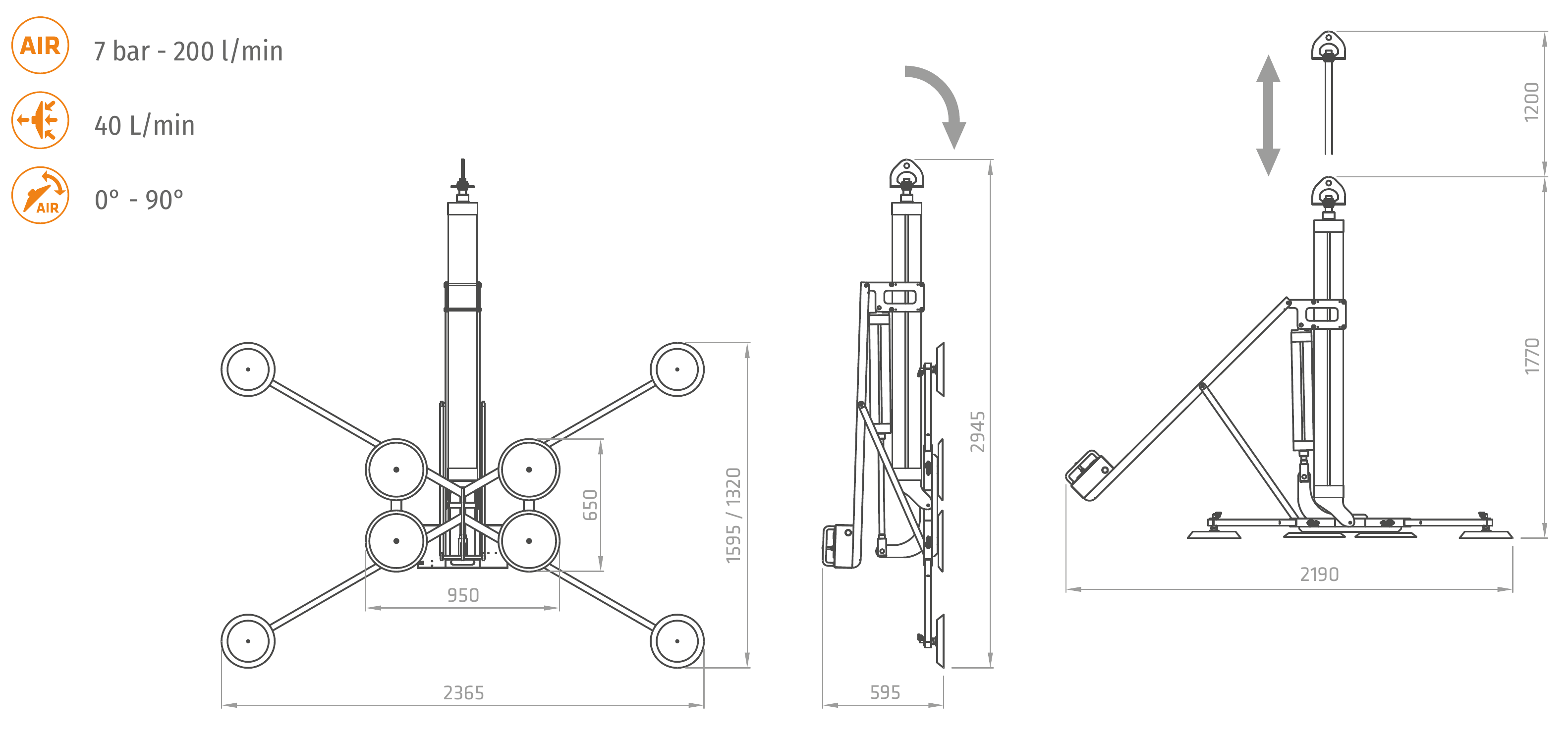

VN5-B4+4
Plano y dimensiones
VN7-B4
- Carga
- 600 kg
- Tara
- 140 kg

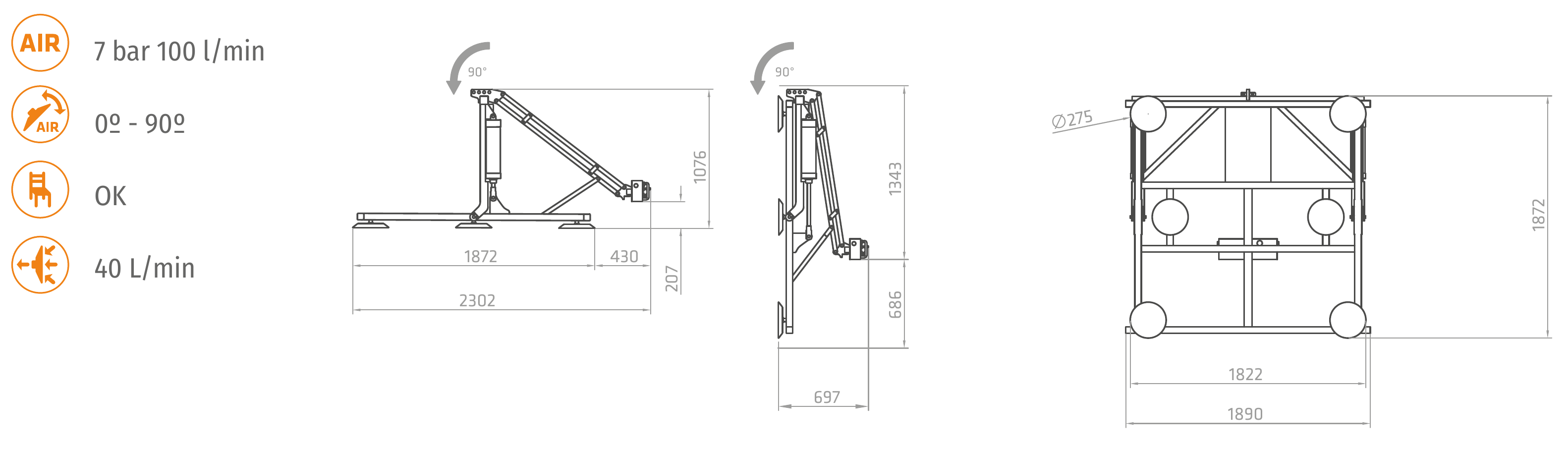

VN7-B4
Plano y dimensiones

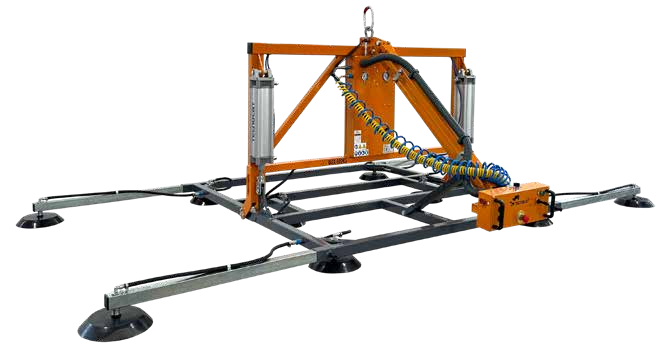

VN7-B4+4
- Carga
- 600 kg
- Tara
- 160 kg
VN7-B4+4
Plano y dimensiones
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
Documentación TECNOCAT
Fichas y planos originales.
PDF original · 2 páginas

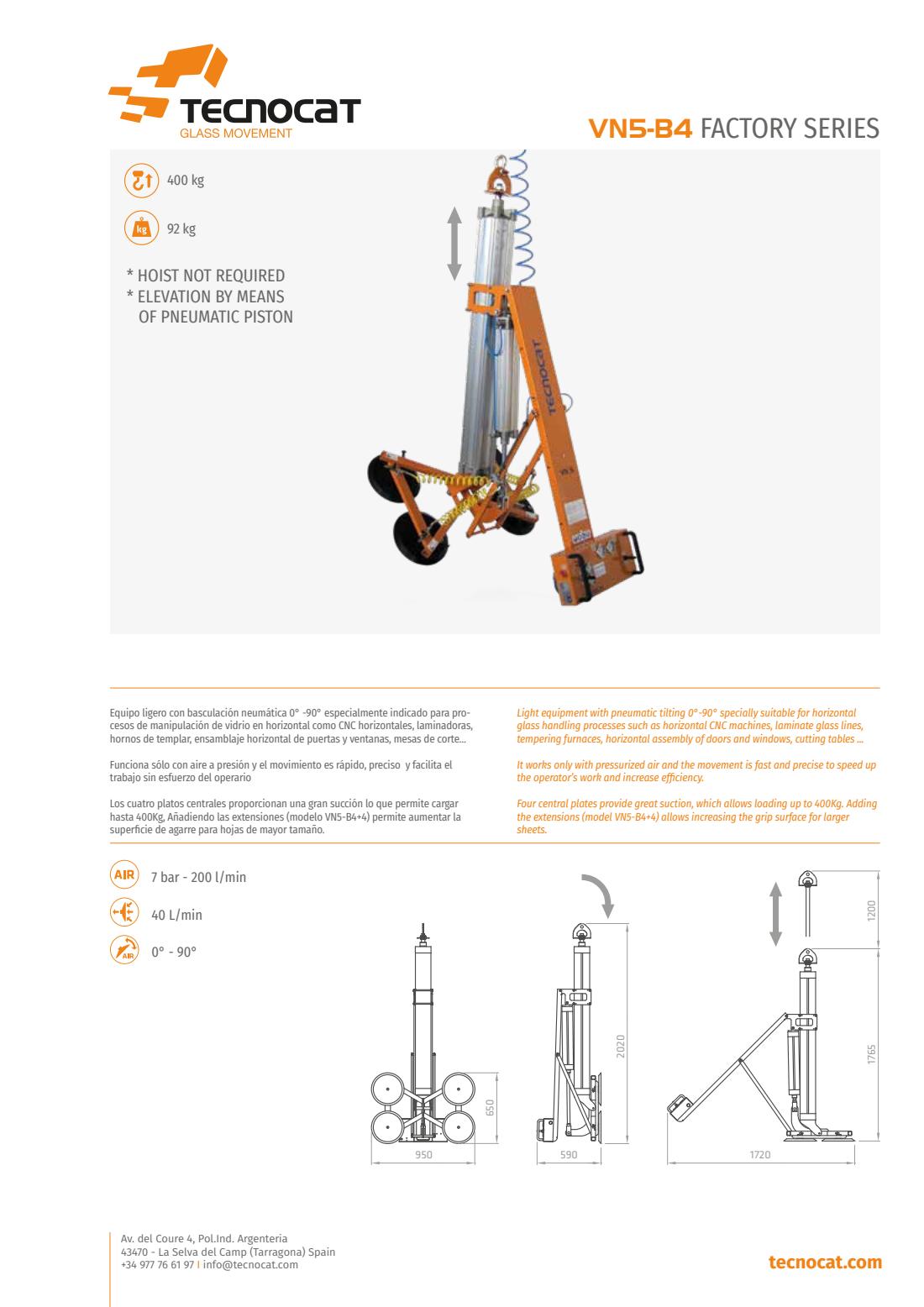

VN5-B4
Consulta las dimensiones, las variantes y los datos del fabricante.
PDF original · 2 páginas

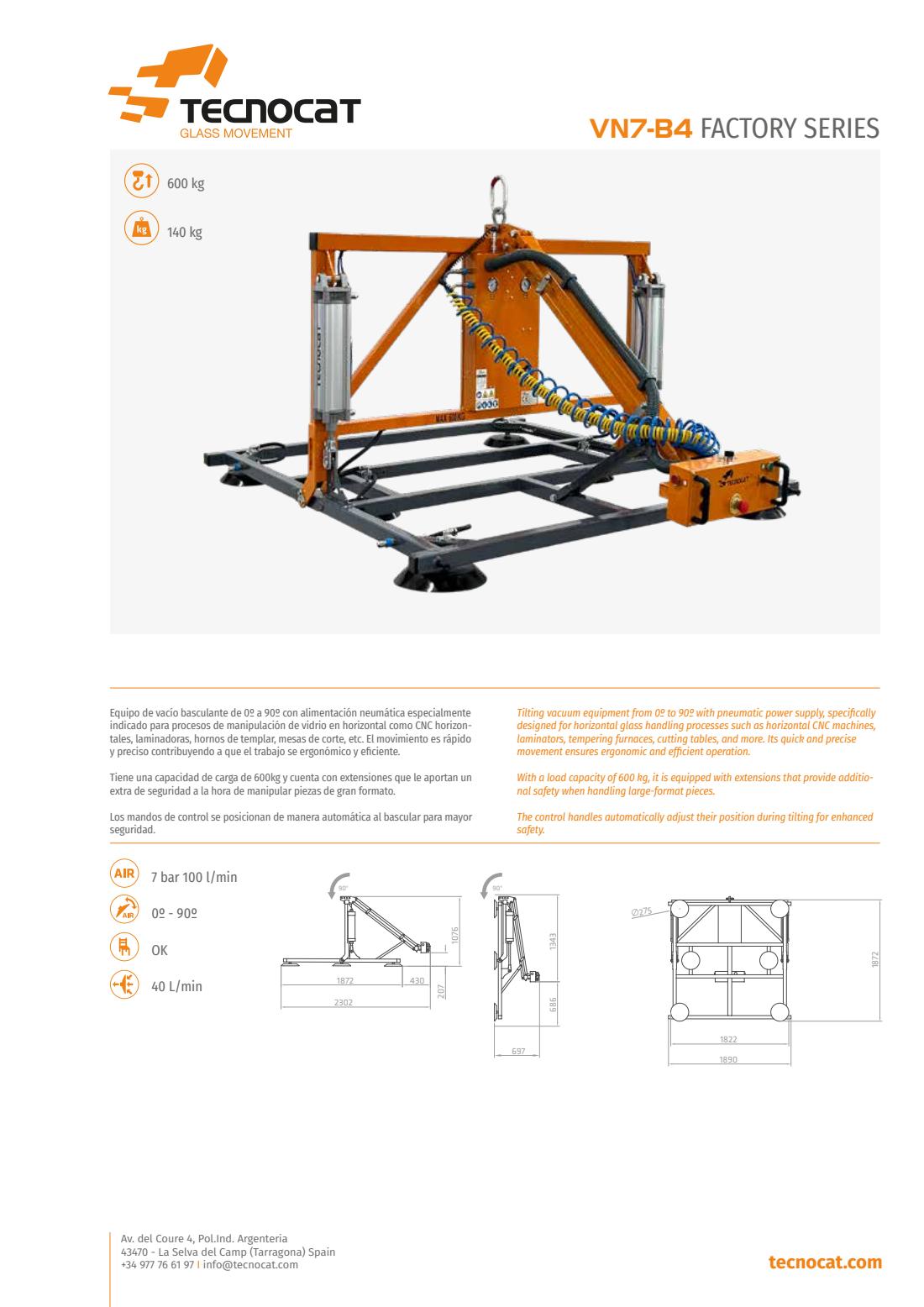

VN7-B4
Consulta las dimensiones, las variantes y los datos del fabricante.
