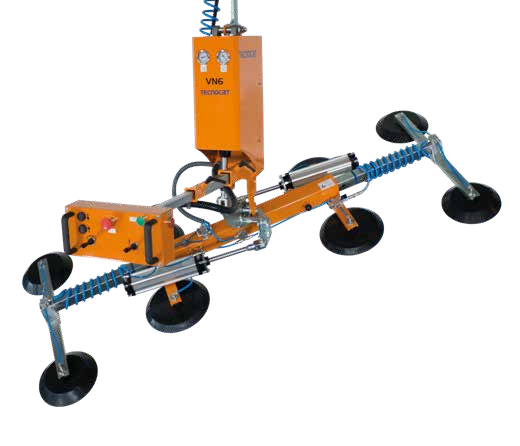

Cuatro platos centrales
Distribuyen el agarre sobre la hoja. Las extensiones +4 amplían esa distribución.
TECNOCAT · Manipulación en fábrica ↗

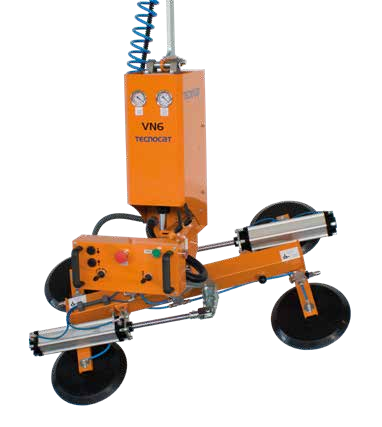

VN6-GB4
Ventosa neumática de cuatro platos para manipular hojas en vertical y horizontal.
- Capacidad
- 400 kg
- Platos centrales
- 4
- Basculación neumática
- 0°–90°
En tu trabajo
Alimentar cada proceso en fábrica.
- Carga de mesas y equipos de proceso horizontal.
- Manipulación de vidrio en laminadoras y hornos.
Conoce cómo trabaja
La tecnología, al detalle.
Basculación neumática
Permite pasar de vertical a horizontal para alimentar mesas y equipos de proceso.
Giro neumático
Giro de 0° a 90° mediante accionamiento neumático, también con las extensiones correspondientes. La basculación es neumática de 0° a 90°.
TECNOCAT · VN6-GB4
Datos técnicos.
- Capacidad
- 400 kg
- Platos centrales
- 4
- Basculación neumática
- 0°–90°
- Rotación
- Neumática 0°–90°
- Aire comprimido
- 7 bar · 100 l/min
- Caudal de vacío
- 40 l/min
- Tara central
- 72 kg
Dimensiones y montaje
Configuraciones y planos.
VN6-GB4
- Carga
- 400 kg
- Tara
- 72 kg

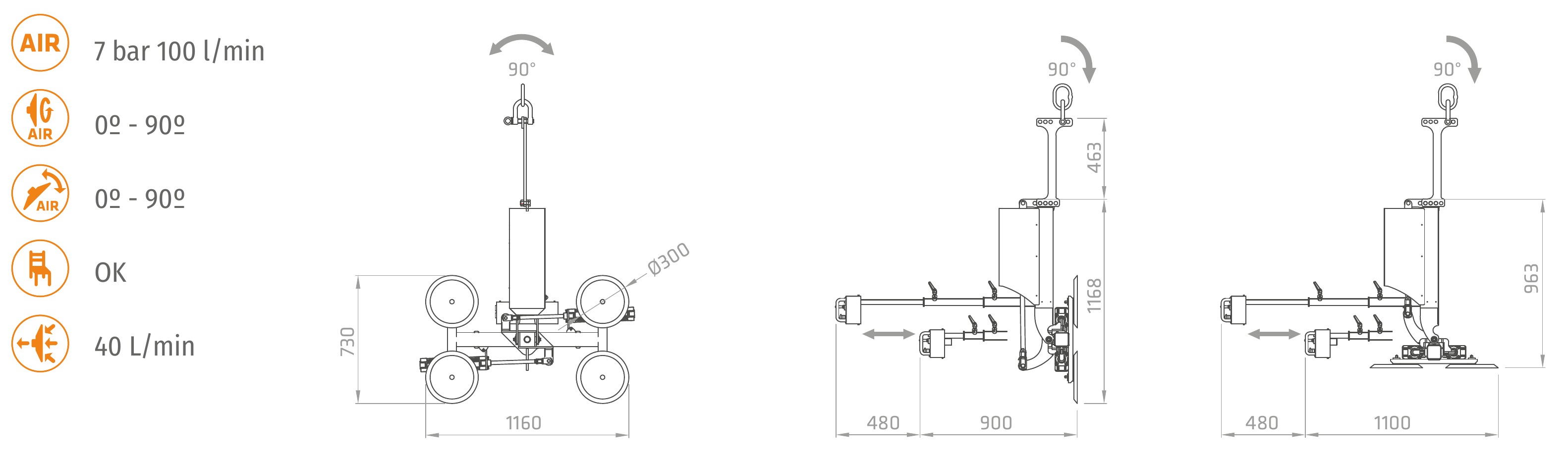

VN6-GB4
Plano y dimensiones
VN6-GB4+4
- Carga
- 400 kg
- Tara
- 94 kg

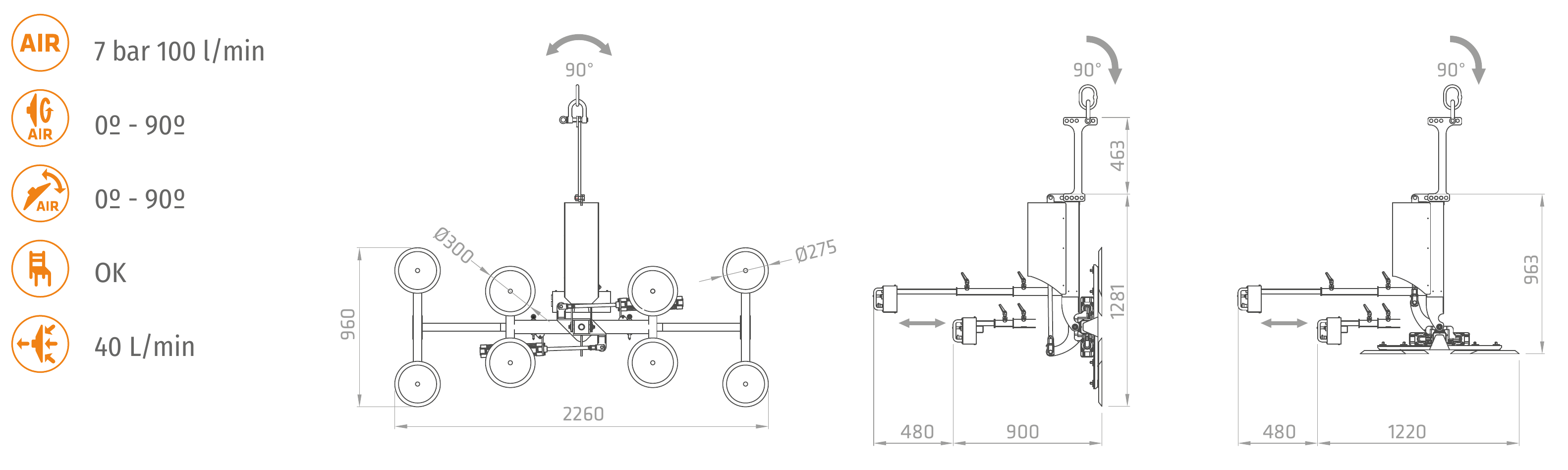

VN6-GB4+4
Plano y dimensiones
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.

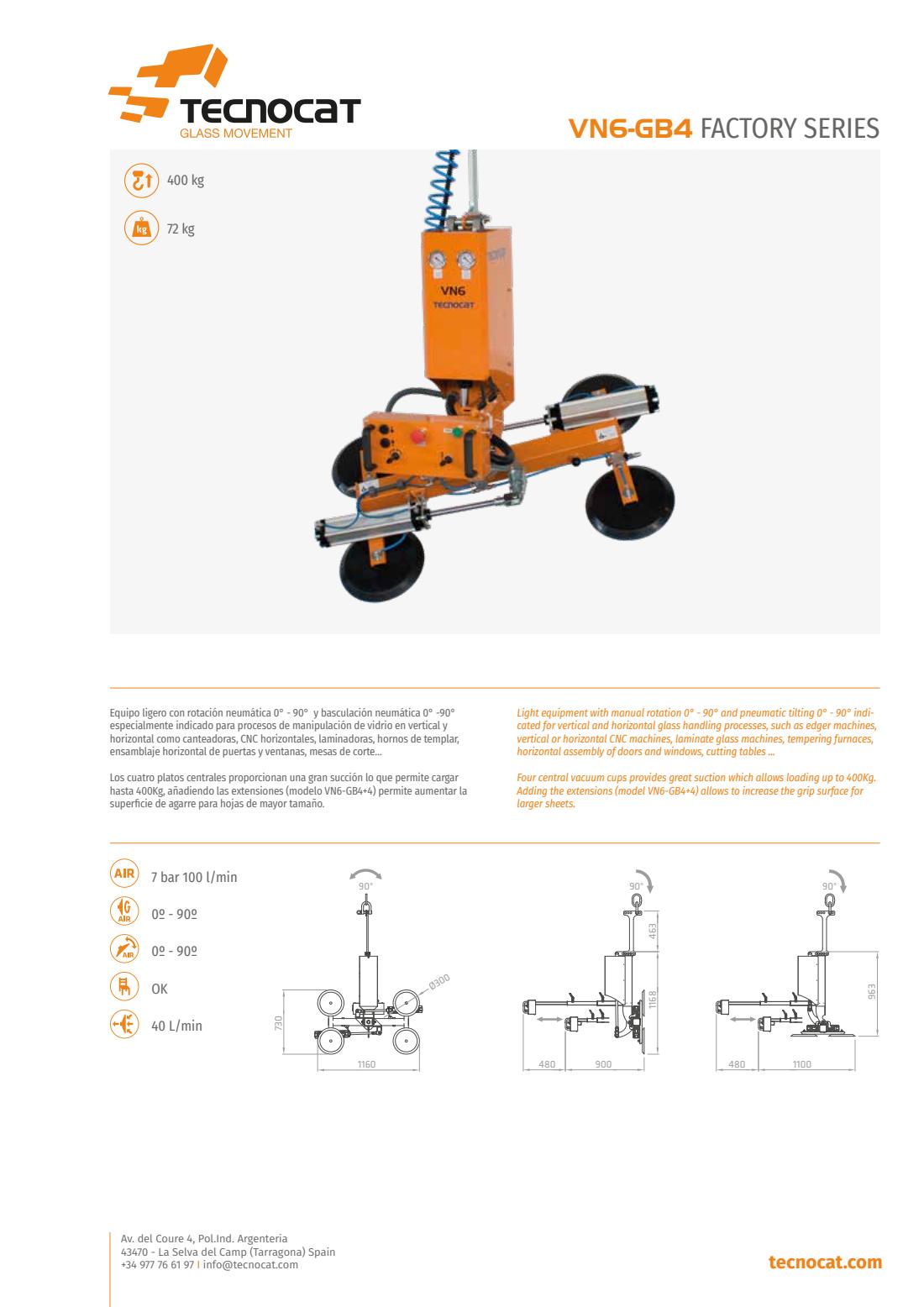

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 2 páginas
VN6-GB4
Consulta las dimensiones, las variantes y los datos del fabricante.
