Elevación
Pistón propio; no requiere polipasto.
TECNOCAT · Manipulación en fábrica ↗

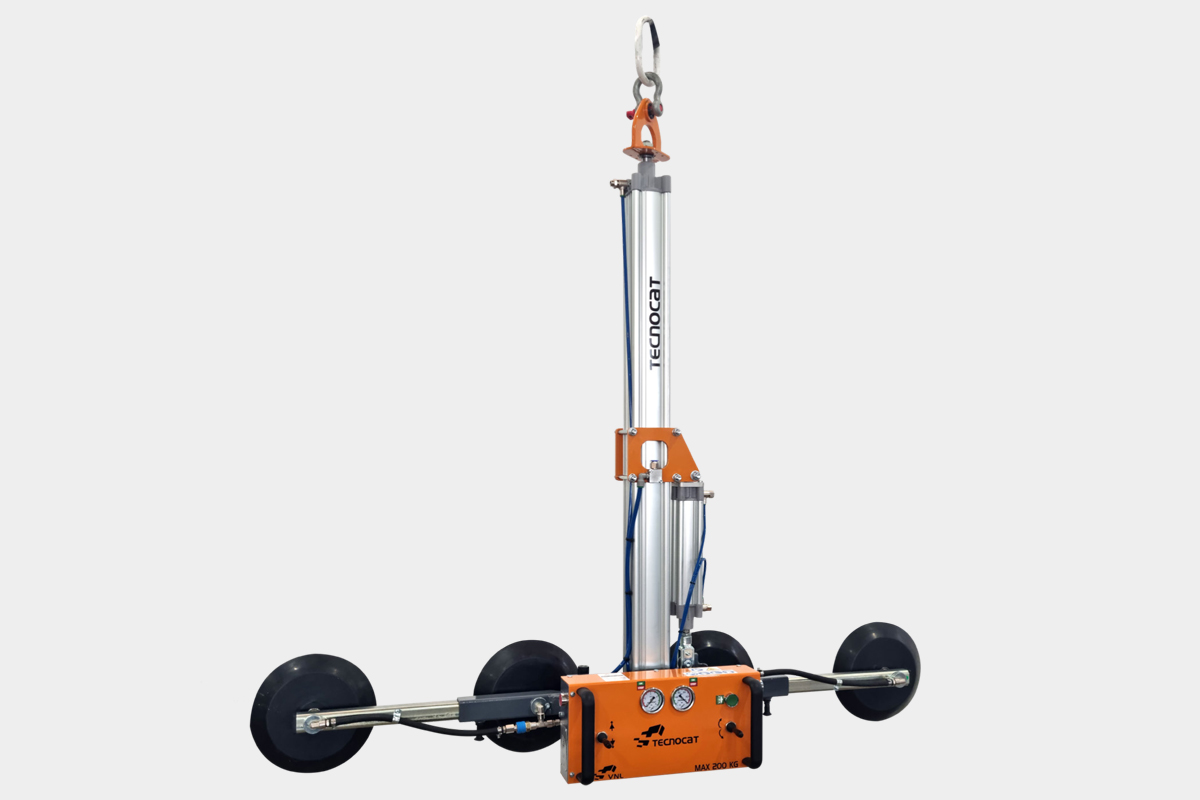

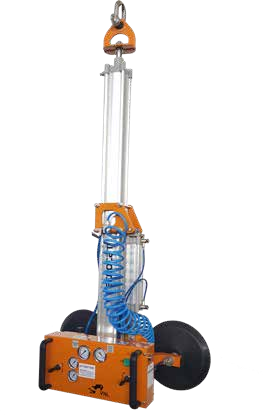

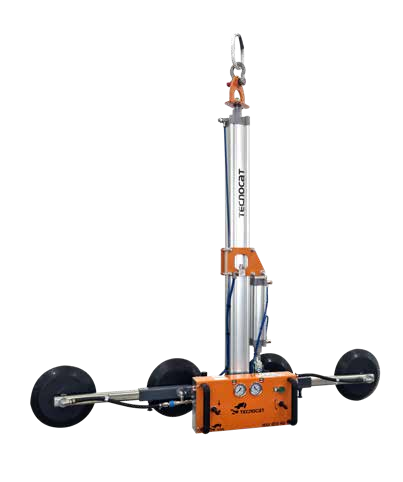

VNL-G2 / VNL-G2+2
Ventosa compacta para trabajo vertical con su propio sistema neumático de elevación.
- Carga máxima
- 200 kg
- Elevación
- Pistón propio; no requiere polipasto
- Alimentación
- Aire comprimido
En tu trabajo
Alimentar cada proceso en fábrica.
- Alimentación de lavadoras verticales.
- Puestos de manipulación con pluma CML-B4.
Conoce cómo trabaja
La tecnología, al detalle.
Alimentación
Aire comprimido.
Aplicación
Vidrio en vertical.
Demostraciones del equipo
El trabajo, en vídeo.
TECNOCAT 21 SL .- CML B4 250 + VNL G2
Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.
Ver en YouTube ↗TECNOCAT · VNL-G2 / VNL-G2+2
Datos técnicos.
- Carga máxima
- 200 kg
- Elevación
- Pistón propio; no requiere polipasto
- Alimentación
- Aire comprimido
- Aplicación
- Vidrio en vertical
Familia VNL-G2 para vidrio vertical. Es distinta de VNL-GB2, que incorpora basculación.
Dimensiones y montaje
Configuraciones y planos.
VNL-G2
- Carga
- 200 kg
- Tara
- 47 kg

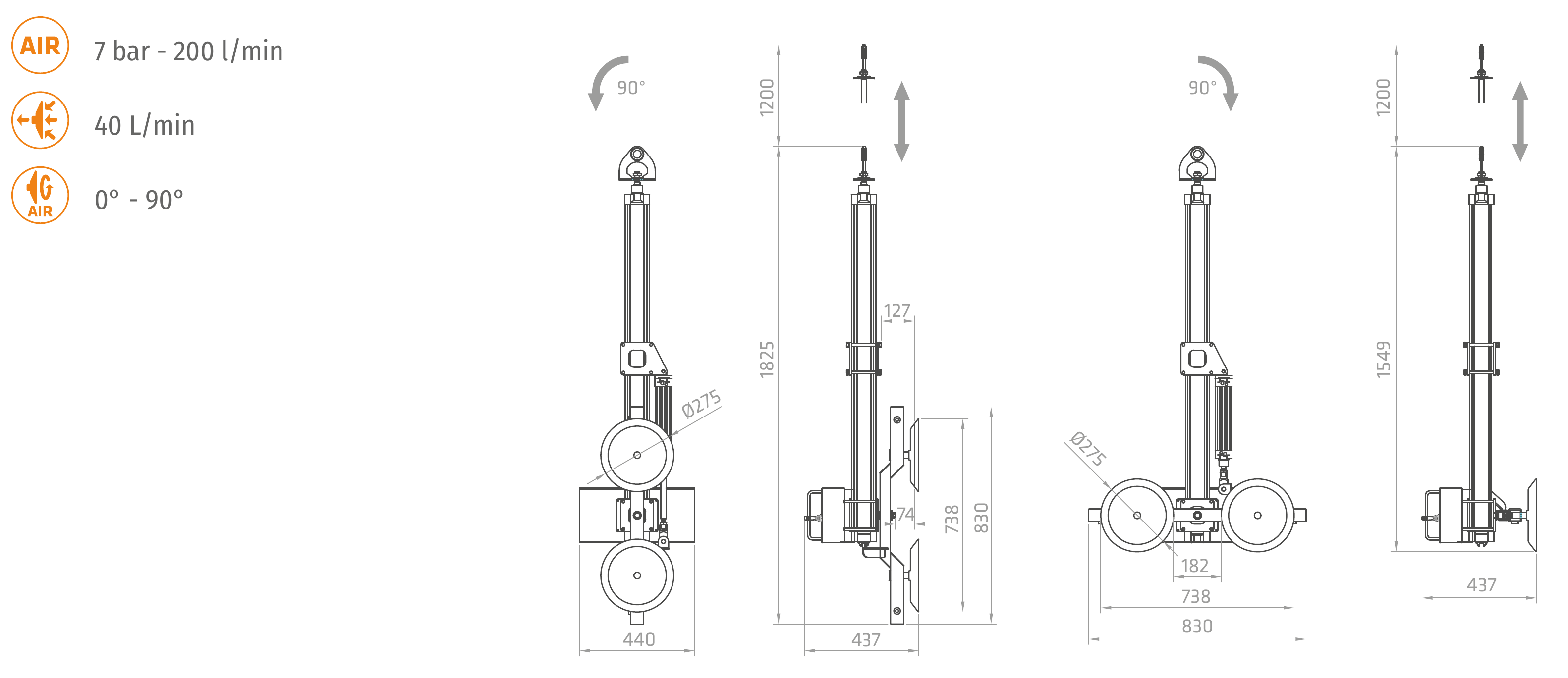

VNL-G2
Plano y dimensiones
VNL-G2+2
- Carga
- 200 kg
- Tara
- 55 kg

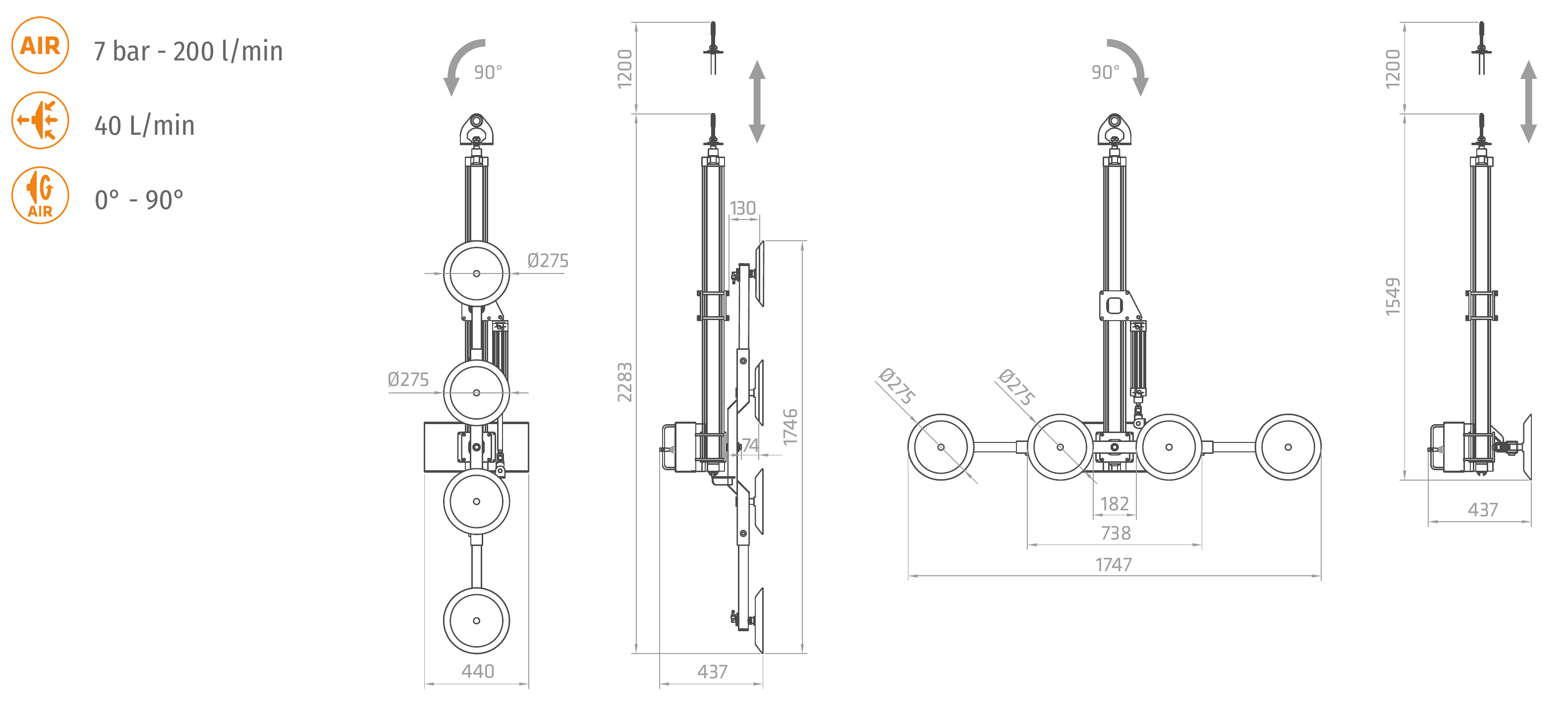

VNL-G2+2
Plano y dimensiones
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
Documentación TECNOCAT
Fichas y planos originales.

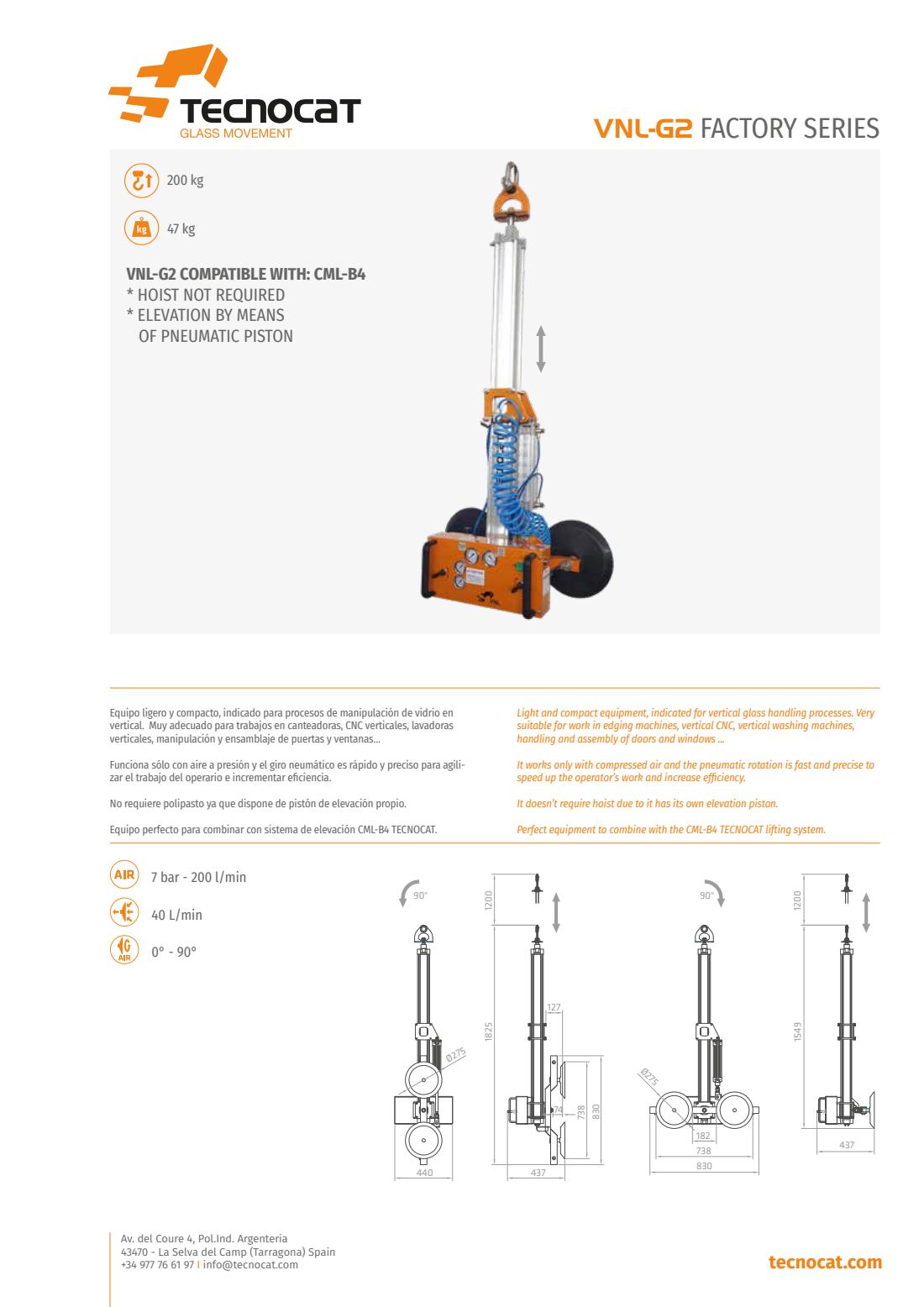

PDF original · 2 páginas
VNL-G2
Consulta las dimensiones, las variantes y los datos del fabricante.
