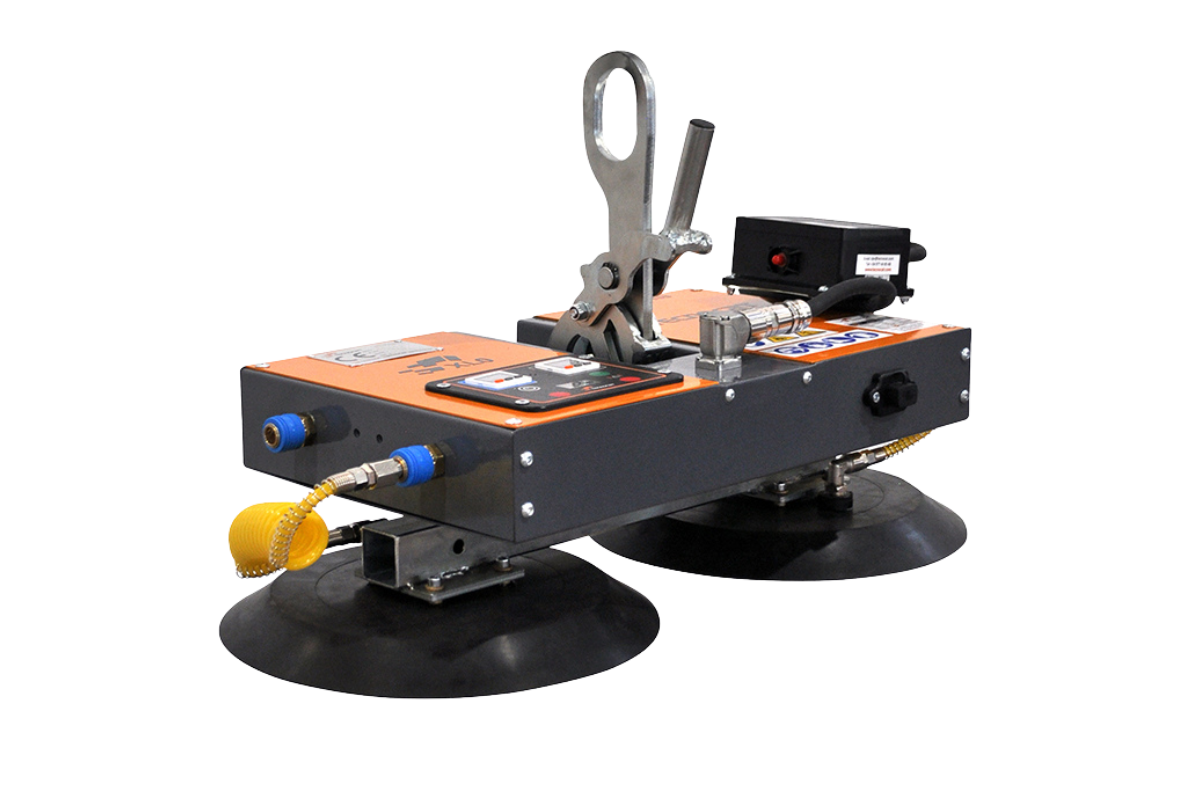

Trabajo en espacios reducidos
El cuerpo compacto facilita la aproximación entre fachada y andamio. La parrilla se elige según el formato de vidrio.
TECNOCAT · Ventosas para obra ↗

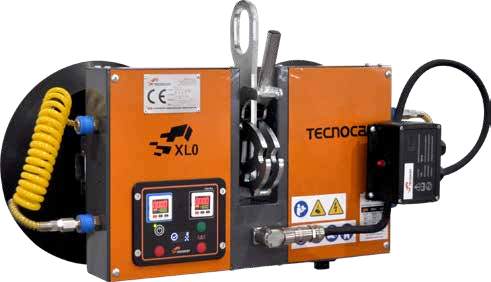

XL0
Ventosa compacta a batería para instalar vidrio en espacios reducidos, con distintas parrillas y accesorios de orientación.
- Capacidad para obra
- 90–300 kg, según versión
- Platos
- 2–4, según parrilla
- Accionamiento
- Batería recargable
En tu trabajo
Instalar vidrio en obra.
- Instalación de acristalamientos en obra.

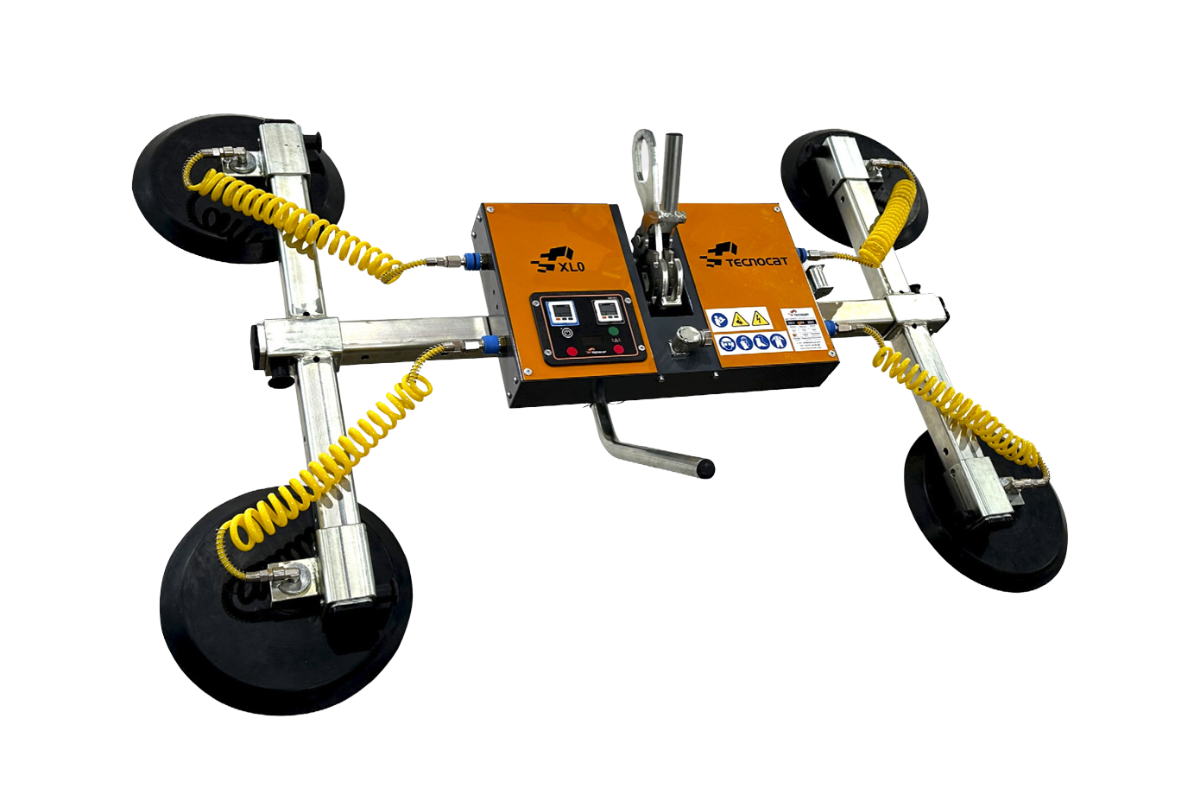

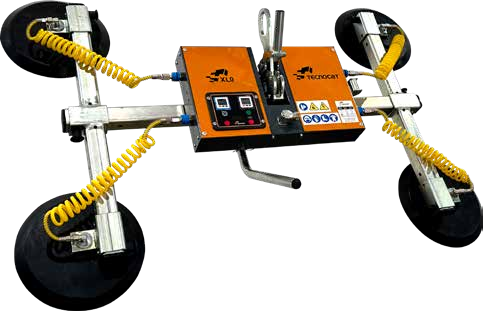

- Manipulación de formatos diferentes mediante configuraciones modulares.
Conoce cómo trabaja
La tecnología, al detalle.
Control del agarre
Los indicadores digitales permiten revisar la batería y el vacío. Incluye avisos luminosos y acústicos.
Cuatro tipos de cabezal
La terminación del modelo indica el cabezal: -1 fijo, -2 basculante, -3 giratorio 180° con inclinación ±5° y -4 giratorio 180°. Compara las imágenes y las ocho variantes en Configuraciones.
Demostraciones del equipo
El trabajo, en vídeo.

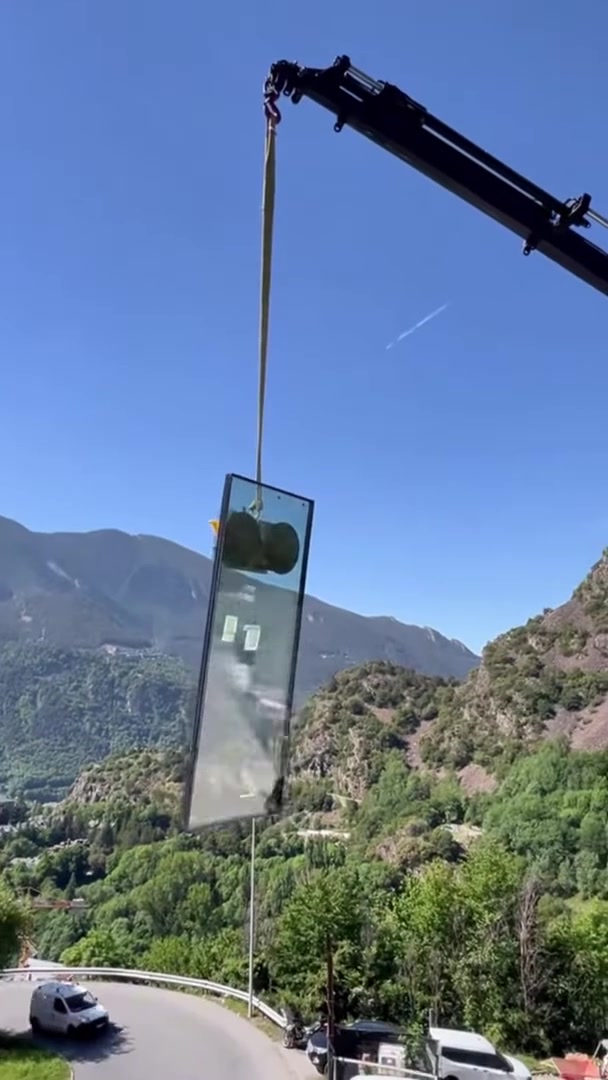

XL0 · Demostración
Vídeo facilitado por GLASSAMERICA. La versión, accesorios y parrilla pueden variar respecto a la configuración que se solicite.
Abrir vídeo ↗Conoce la XL0
Vídeo del canal público de TECNOCAT. La configuración mostrada se identifica en el título.
Ver original en YouTube ↗XL0 instalación
Vídeo del canal público de TECNOCAT. La configuración mostrada se identifica en el título.
Ver original en YouTube ↗TECNOCAT · XL0
Datos técnicos.
- Capacidad para obra
- 90–300 kg, según versión
- Platos
- 2–4, según parrilla
- Accionamiento
- Batería recargable
- Rotación y basculación
- Según cabezal: fijo, basculante, giratorio 180° con inclinación ±5° o giratorio 180°
- Vacío
- Doble circuito independiente
Las terminaciones -1, -2, -3 y -4 identifican el tipo de cabezal. Consulta las imágenes y la correspondencia en Configuraciones.
Elegir el montaje
Configuraciones del equipo.
Tipos de cabezal.
La última cifra del modelo identifica el tipo de cabezal: 1, 2, 3 o 4. Por ejemplo, XL0-90-3 y XL0-300-3 llevan el cabezal giratorio de 180° con inclinación de ±5°.

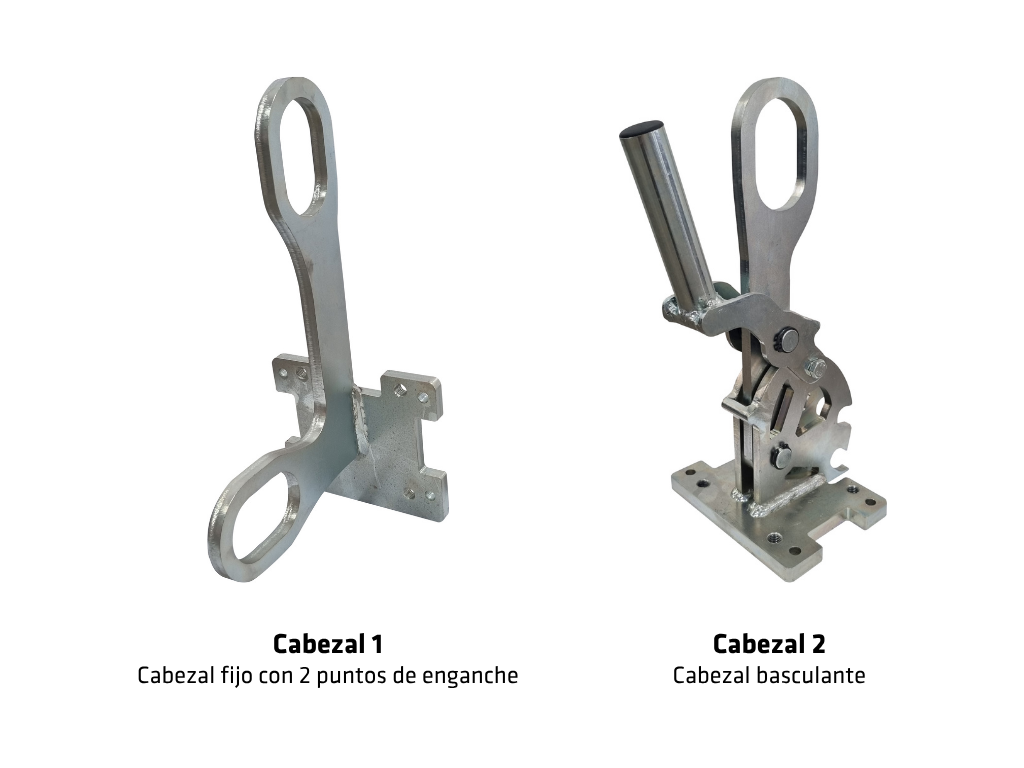

Terminación -1
Cabezal fijo
Montaje fijo. Corresponde a XL0-90-1 y XL0-300-1.
Terminación -2
Cabezal basculante
Permite bascular el vidrio. Corresponde a XL0-90-2 y XL0-300-2.

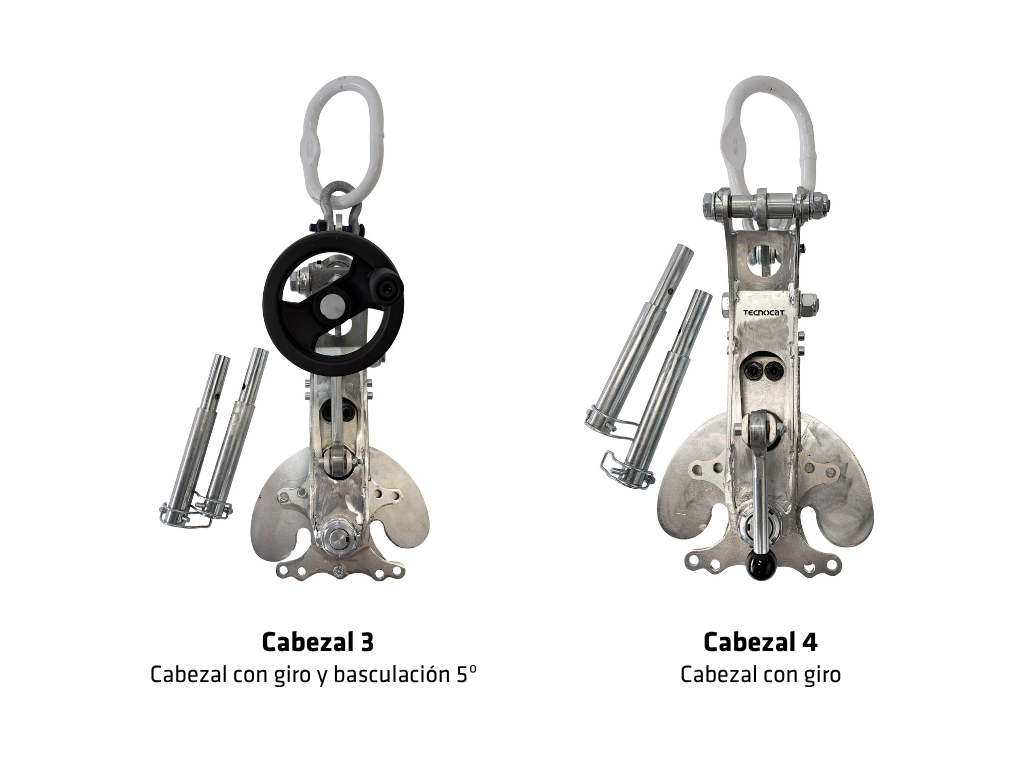

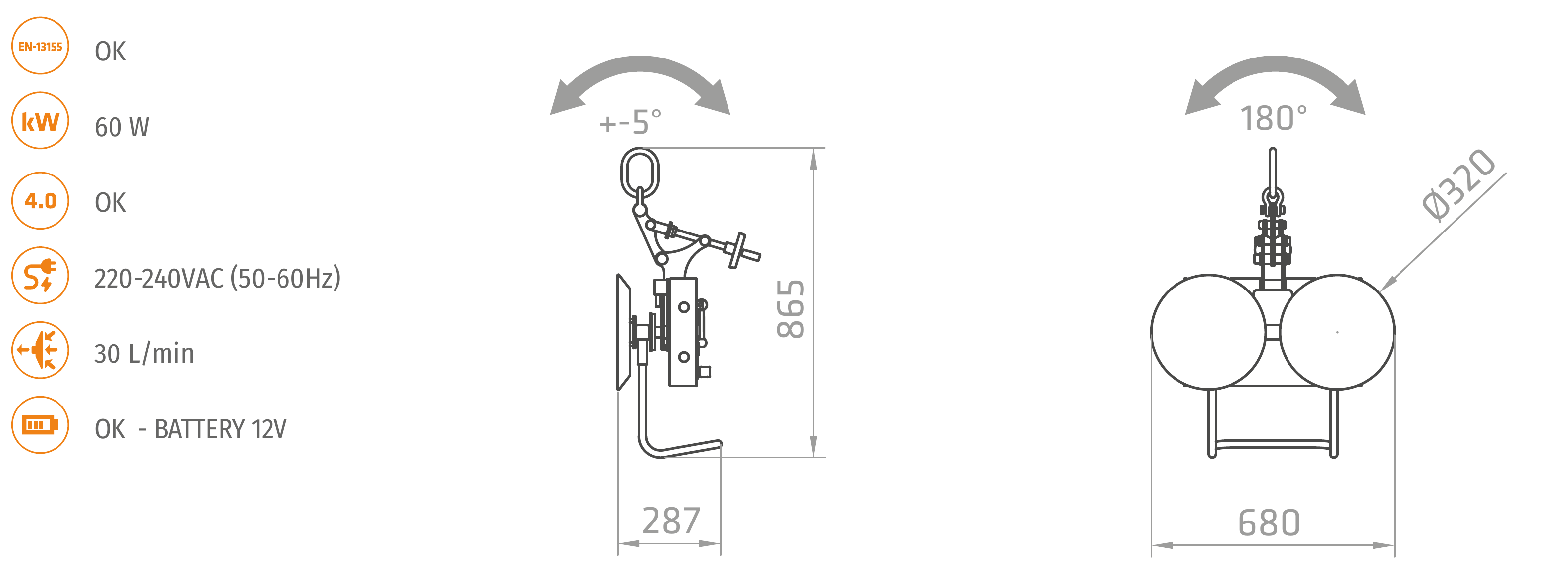

Terminación -3
Giro 180° e inclinación ±5°
Cabezal giratorio con ajuste de inclinación. Corresponde a XL0-90-3 y XL0-300-3.
Terminación -4
Cabezal giratorio 180°
Corresponde a XL0-90-4 y XL0-300-4.

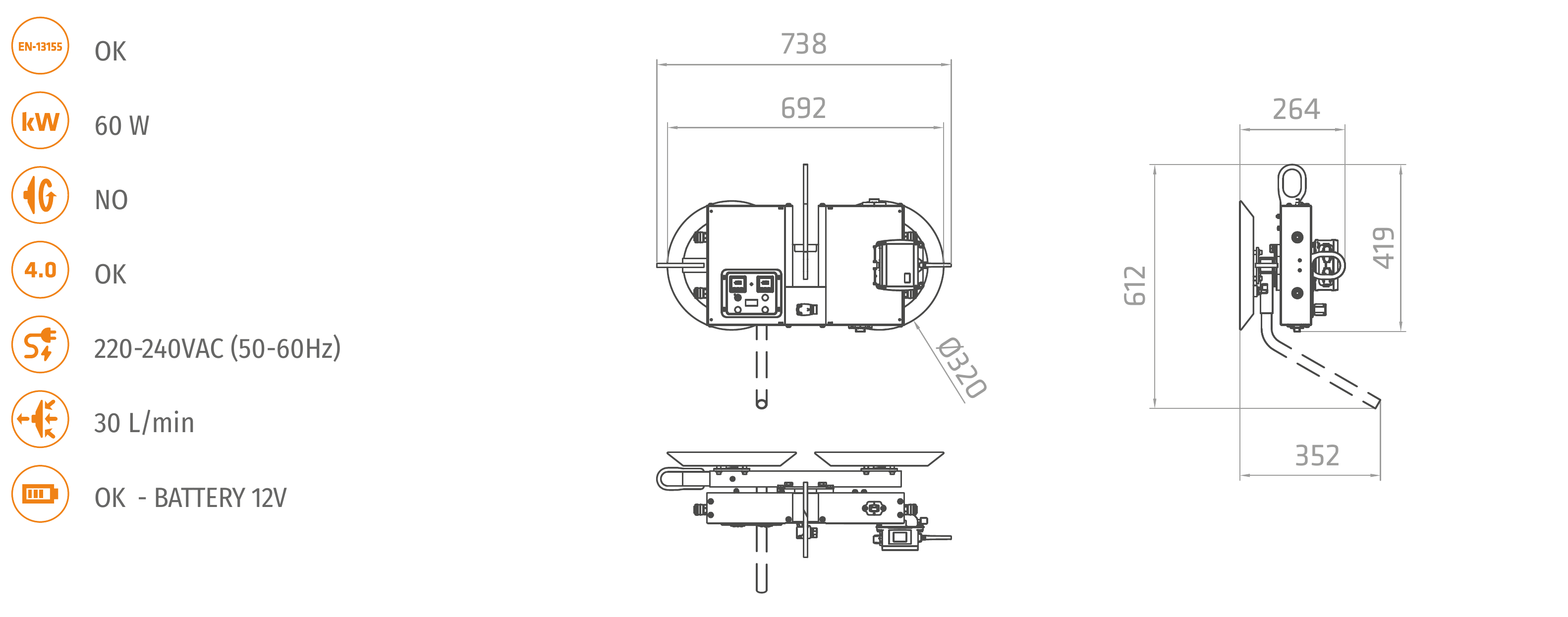

Dimensiones y montaje
Configuraciones y planos.
XL0-90-1
- Carga indicada
- 300 kg
- Carga EN 13155
- 90 kg
- Tara
- 24 kg
Equipo XL0-90
Cabezal 1
Plano y dimensiones

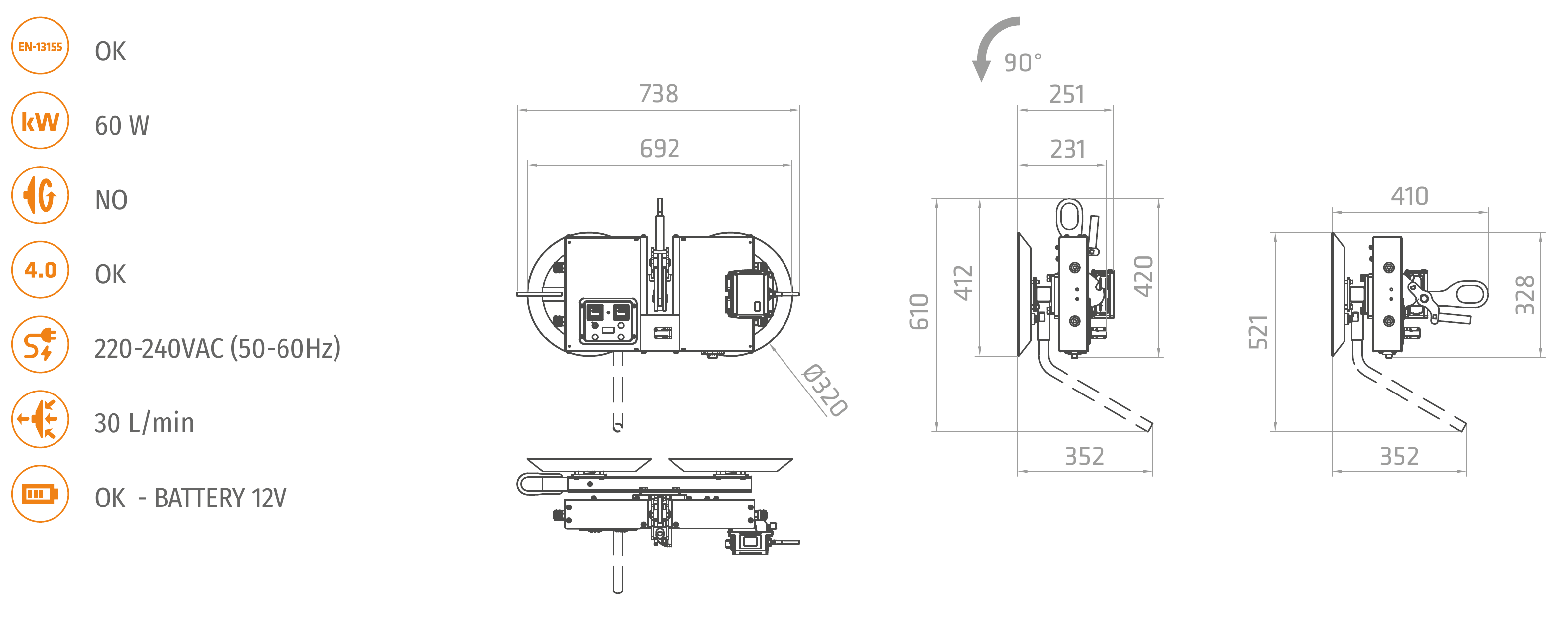

XL0-90-2
- Carga indicada
- 300 kg
- Carga EN 13155
- 90 kg
- Tara
- 24 kg
Equipo XL0-90
Cabezal 2
Plano y dimensiones
XL0-90-3
- Carga indicada
- 300 kg
- Carga EN 13155
- 90 kg
- Tara
- 30 kg
Equipo XL0-90
Cabezal 3
Plano y dimensiones

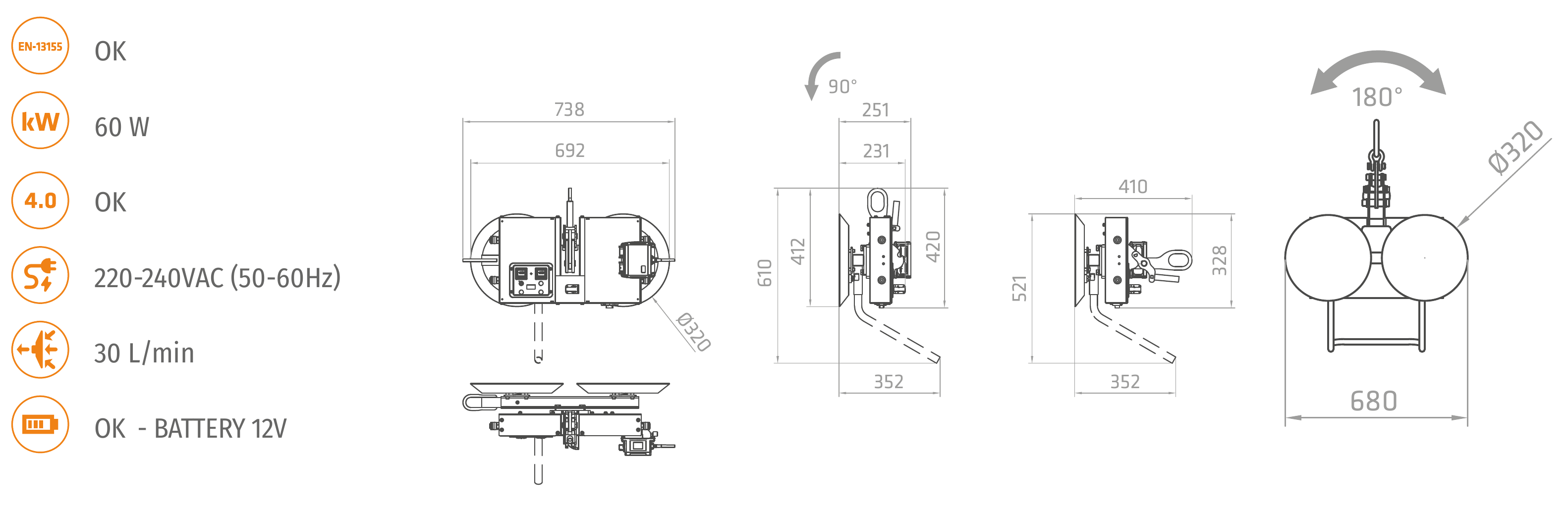

XL0-90-4
- Carga indicada
- 300 kg
- Carga EN 13155
- 90 kg
- Tara
- 23 kg
Equipo XL0-90
Cabezal 4
Plano y dimensiones
XL0-300-1
- Carga indicada
- 600 kg
- Carga EN 13155
- 300 kg
- Tara
- 48 kg
Equipo XL0-300
Cabezal 1
Plano y dimensiones
XL0-300-2
- Carga indicada
- 600 kg
- Carga EN 13155
- 300 kg
- Tara
- 49 kg
Equipo XL0-300
Cabezal 2
Plano y dimensiones

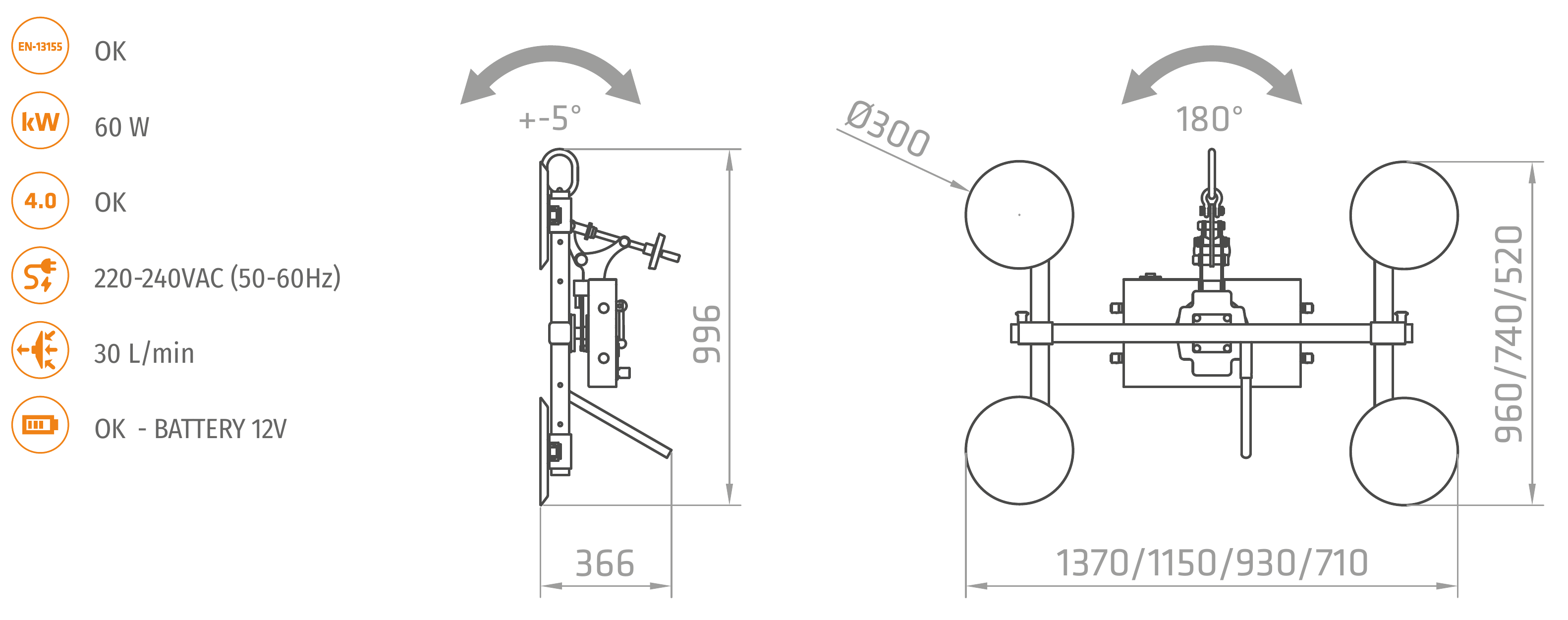

XL0-300-3
- Carga indicada
- 600 kg
- Carga EN 13155
- 300 kg
- Tara
- 55 kg
Equipo XL0-300
Cabezal 3
Plano y dimensiones
XL0-300-4
- Carga indicada
- 600 kg
- Carga EN 13155
- 300 kg
- Tara
- 48 kg
Equipo XL0-300
Cabezal 4
Plano y dimensiones

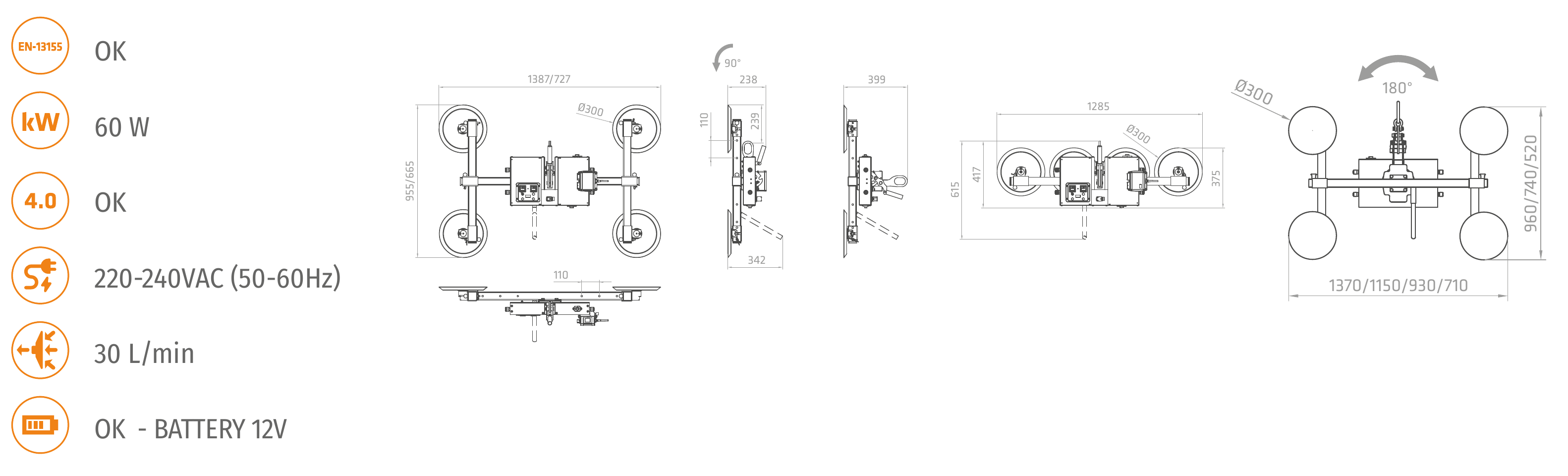

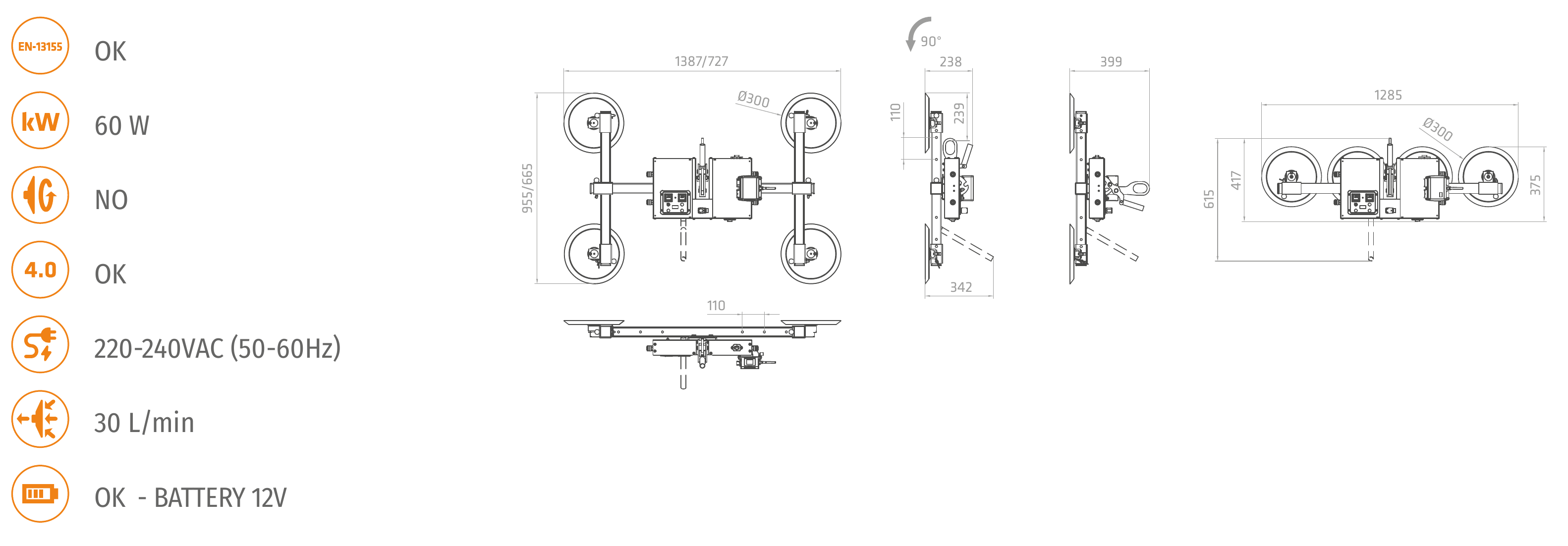

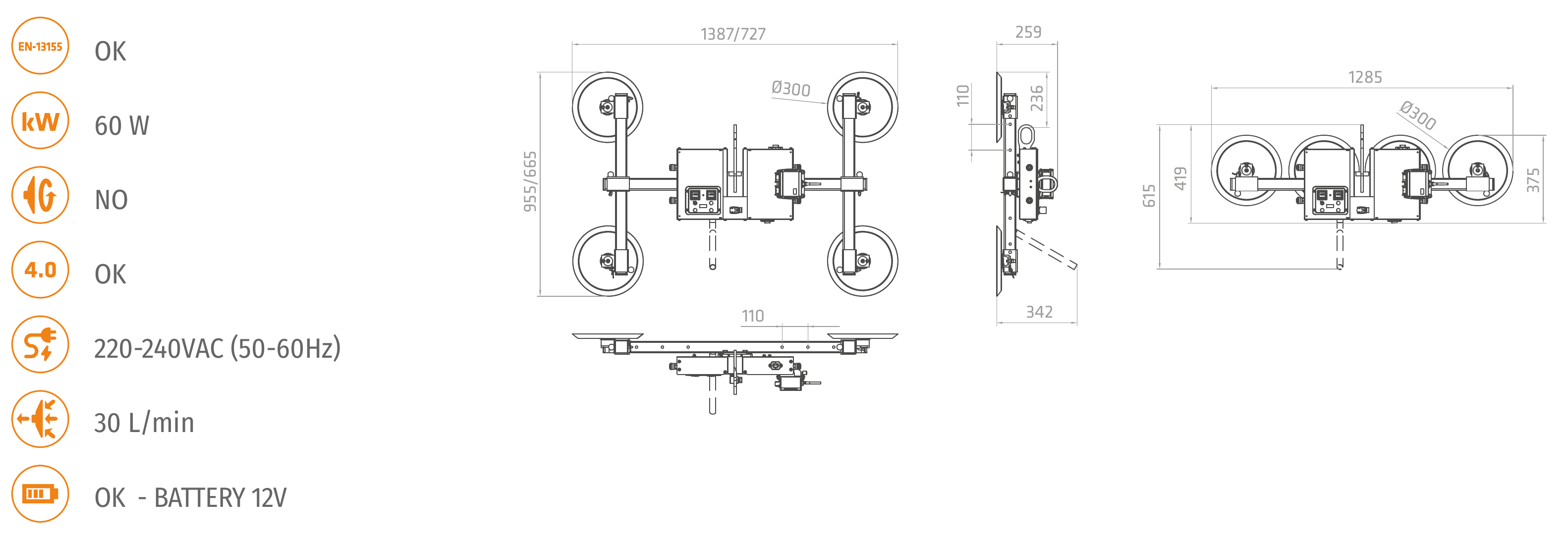

Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.

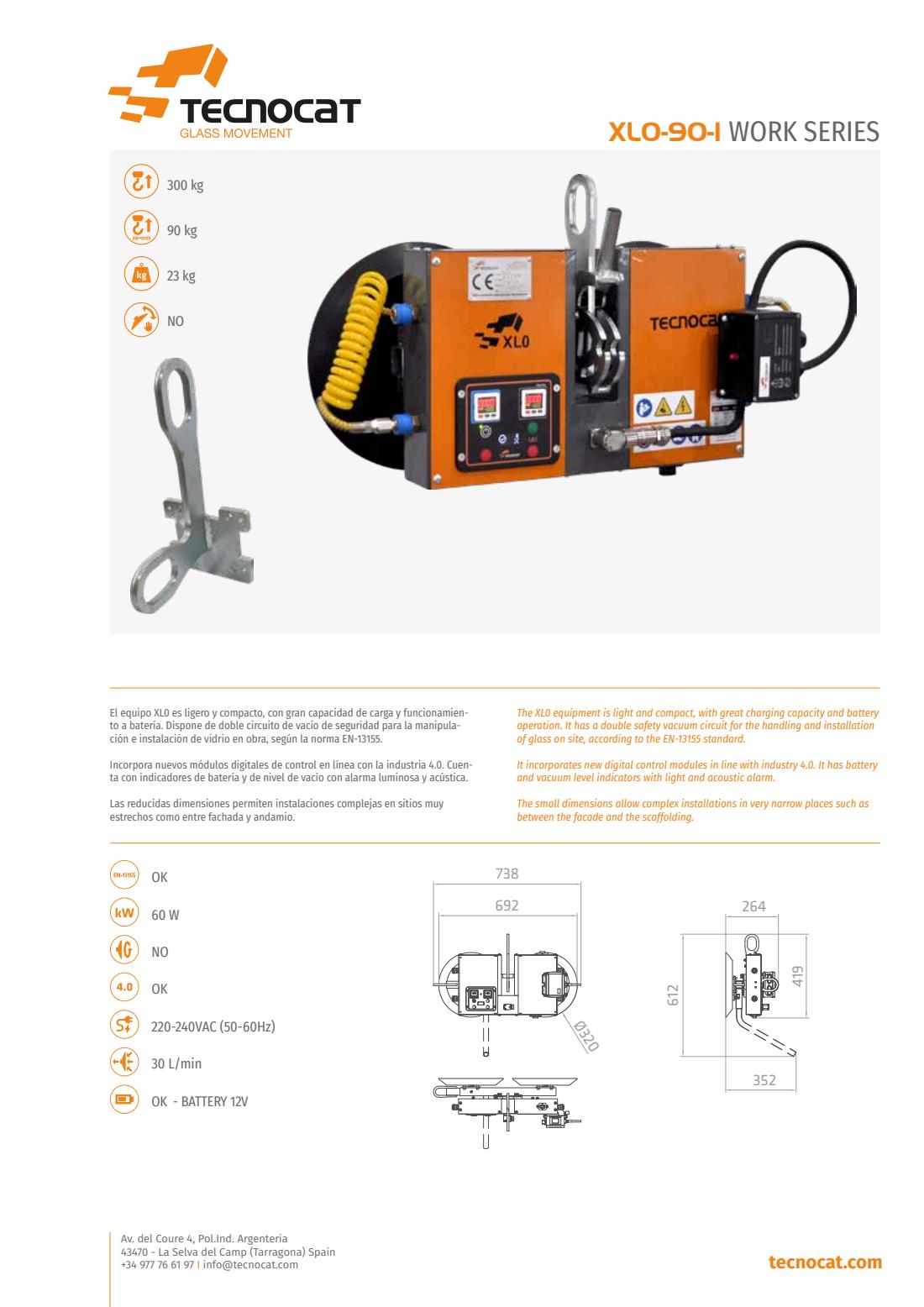

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 8 páginas
XL0
Consulta las dimensiones, las variantes y los datos del fabricante.
