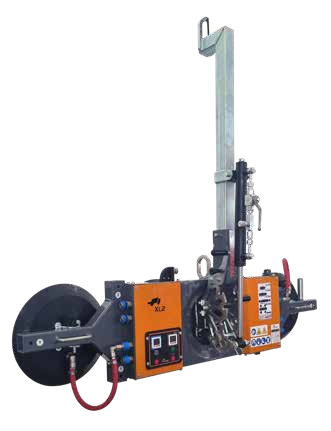

Suspensión alargada
La forma del brazo modifica la posición de suspensión respecto a la hoja. Consulta las cotas de cada versión.
TECNOCAT · Ventosas para obra ↗

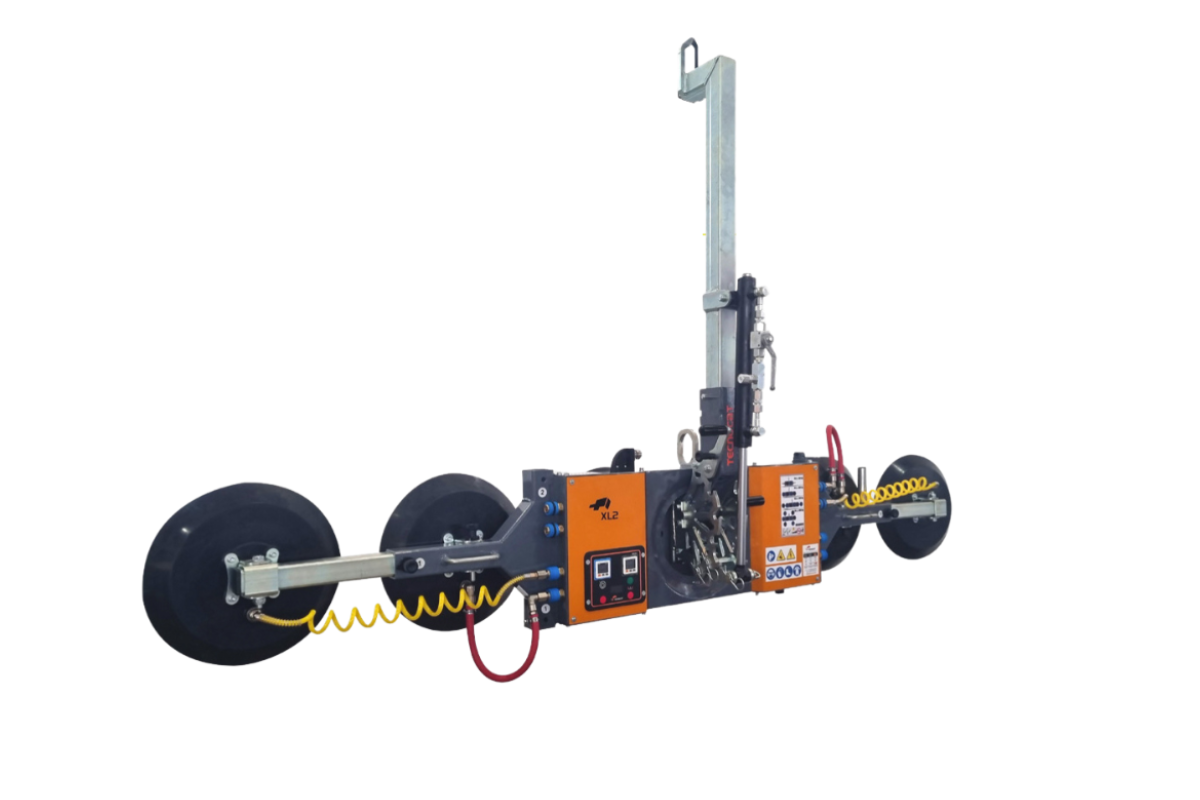

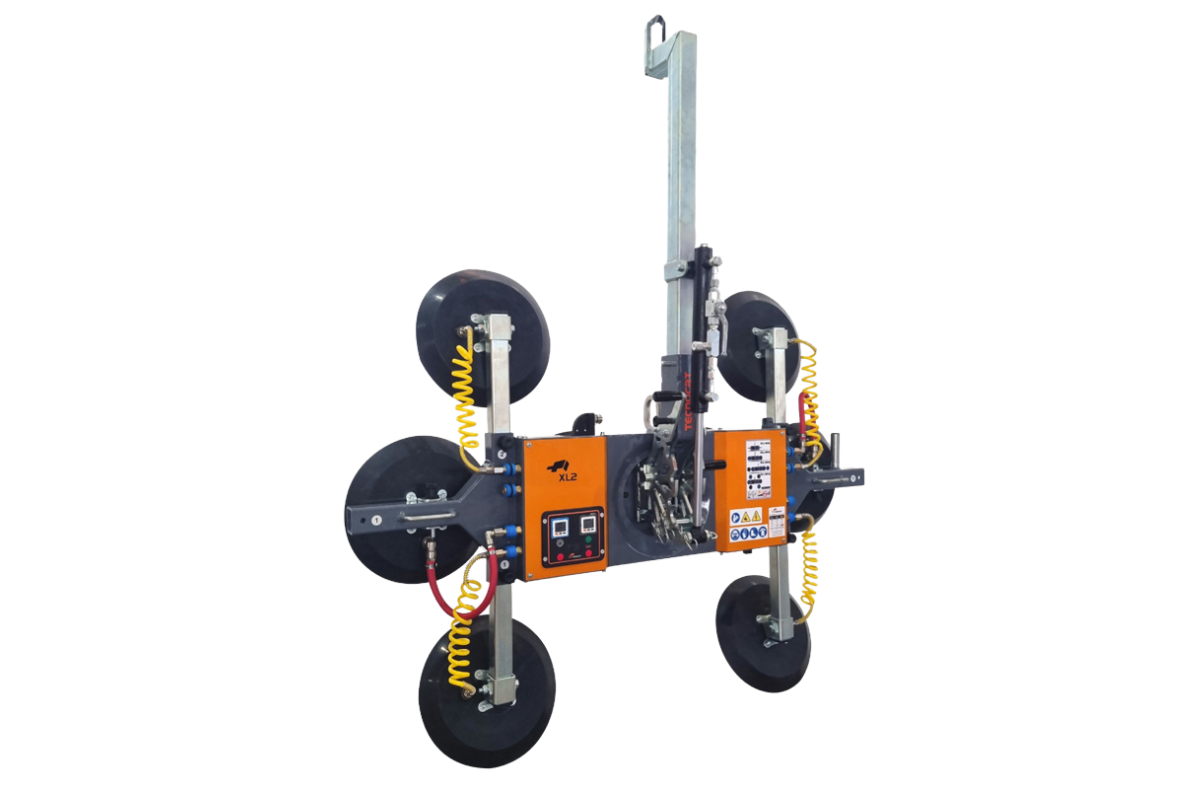

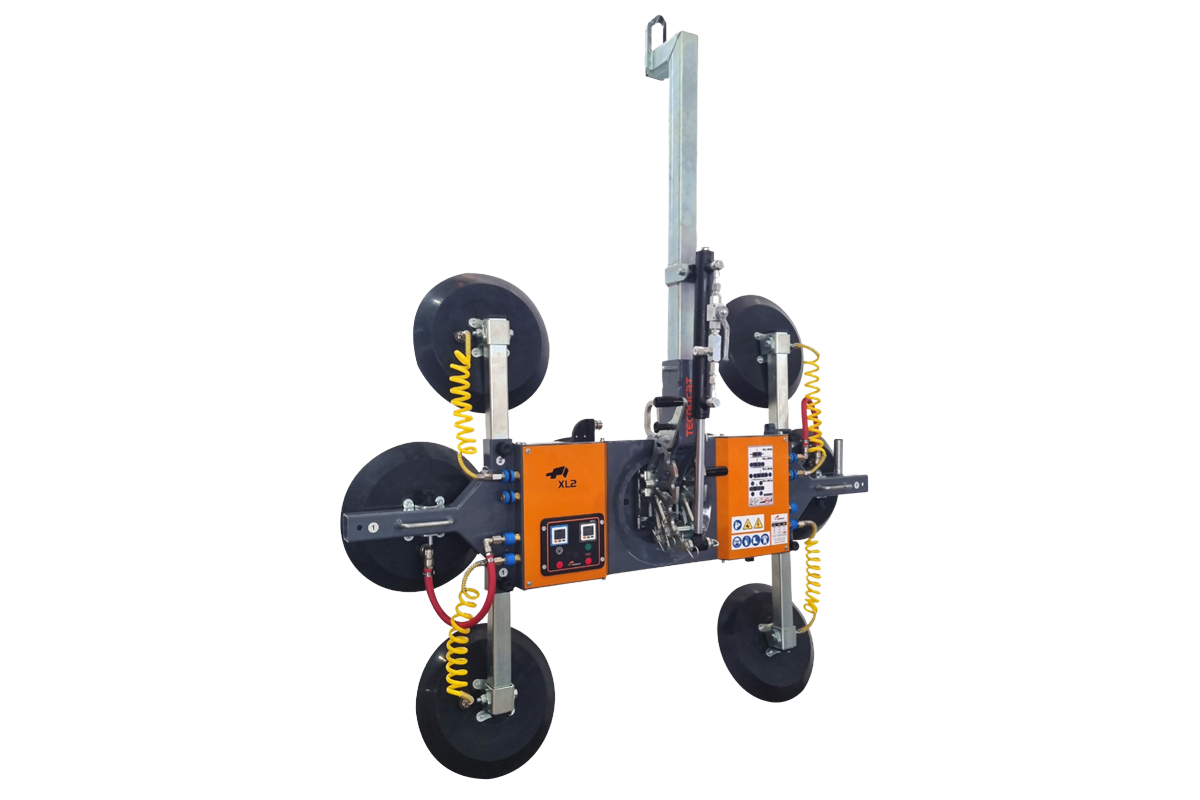

XL2-600G
Ventosa a batería con brazo de suspensión alargado y distintas parrillas para adaptar el agarre al formato del vidrio.
- Capacidad de la gama
- 300–600 kg
- Tara mínima
- 53 kg
- Platos
- 4–8
En tu trabajo

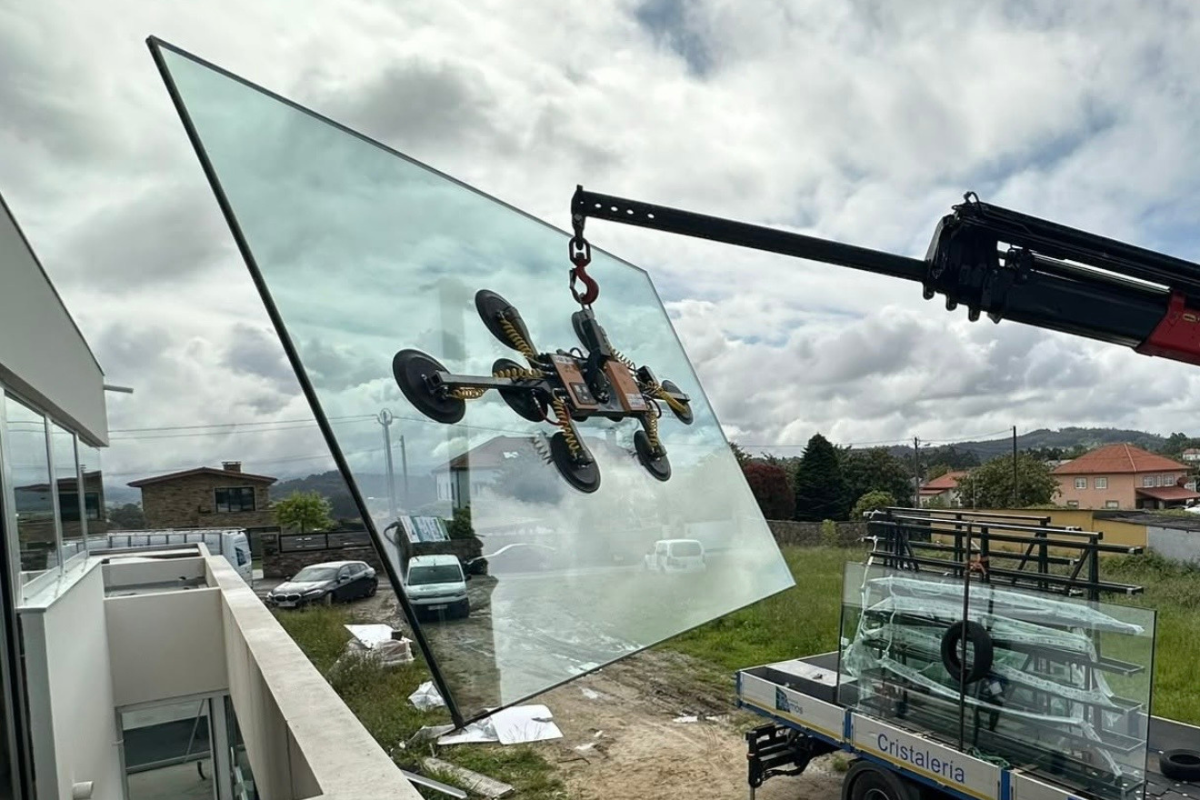

Instalar vidrio en obra.

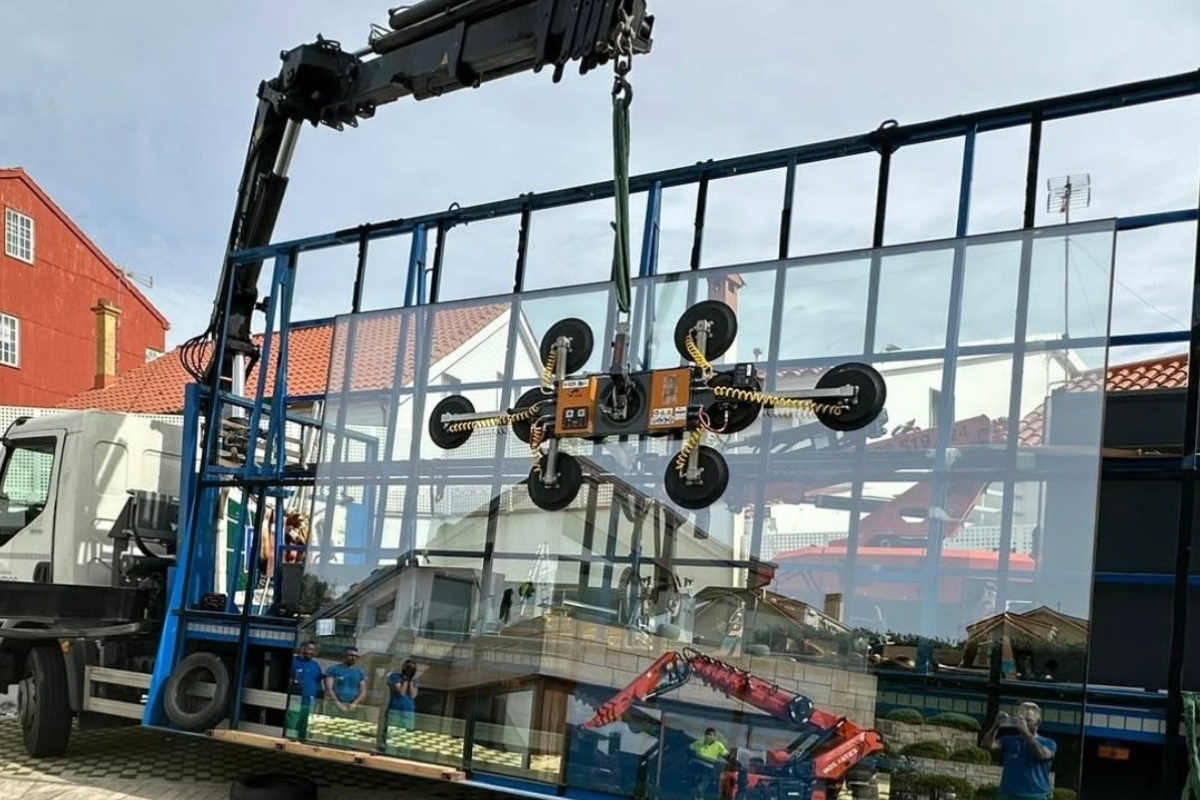

- Instalación de acristalamientos en obra.
- Manipulación de formatos diferentes mediante configuraciones modulares.
Conoce cómo trabaja
La tecnología, al detalle.
Parrillas diferentes
El documento reúne montajes centrales, con extensiones y una configuración para vidrio curvo.
Trabajo a batería
No necesita una conexión eléctrica permanente durante la manipulación.
Demostraciones del equipo
El trabajo, en vídeo.
XL2-600G · Demostración
Vídeo facilitado por GLASSAMERICA. La versión, accesorios y parrilla pueden variar respecto a la configuración que se solicite.
Abrir vídeo ↗Instalación con modelo XL2

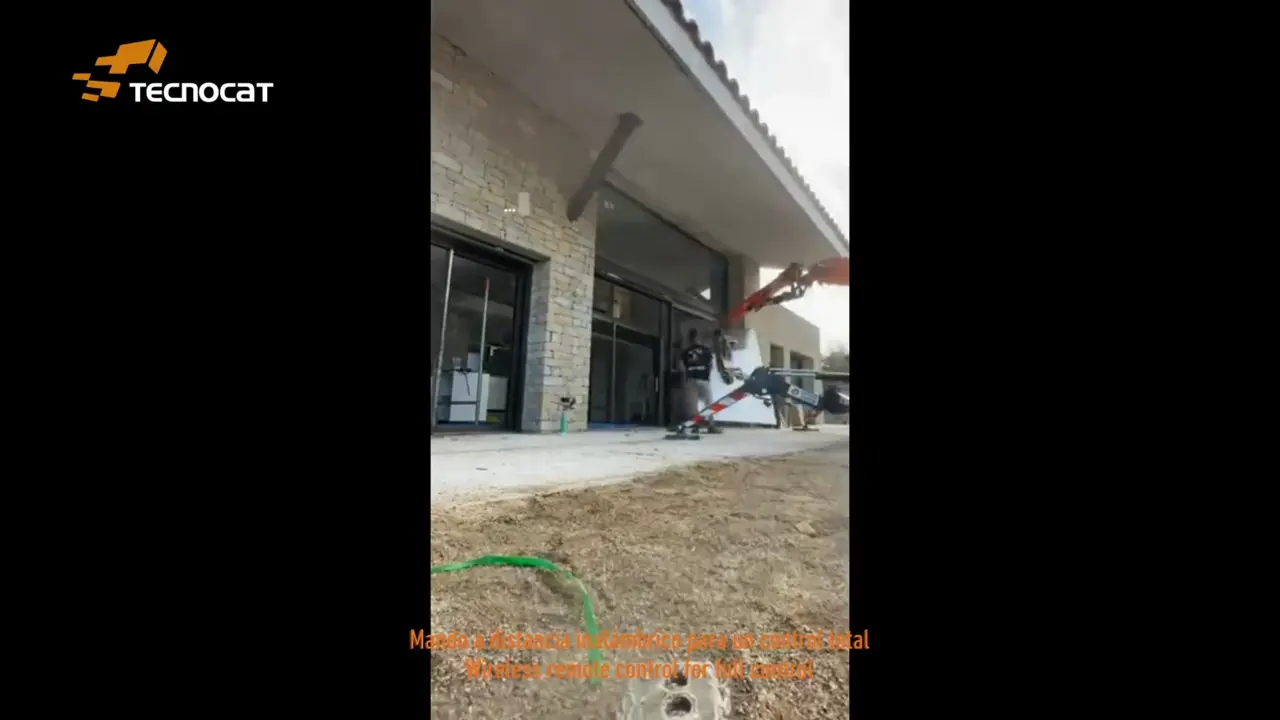

Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.
Ver en YouTube ↗TECNOCAT · XL2-600G
Datos técnicos.
- Capacidad de la gama
- 300–600 kg
- Tara mínima
- 53 kg
- Platos
- 4–8
- Accionamiento
- Batería recargable
- Rotación
- Manual, 360°
- Vacío
- Doble circuito independiente
La capacidad depende de la parrilla y del número de platos. Confirma el montaje y la carga admisible para el formato de tu vidrio.
Dimensiones y montaje
Configuraciones y planos.
XL2-600G
- Carga
- 300 kg
- Tara
- 53 kg
XL2-600G
Plano y dimensiones
XL2-600G+2
- Carga
- 450 kg
- Tara
- 60 kg
XL2-600G+2

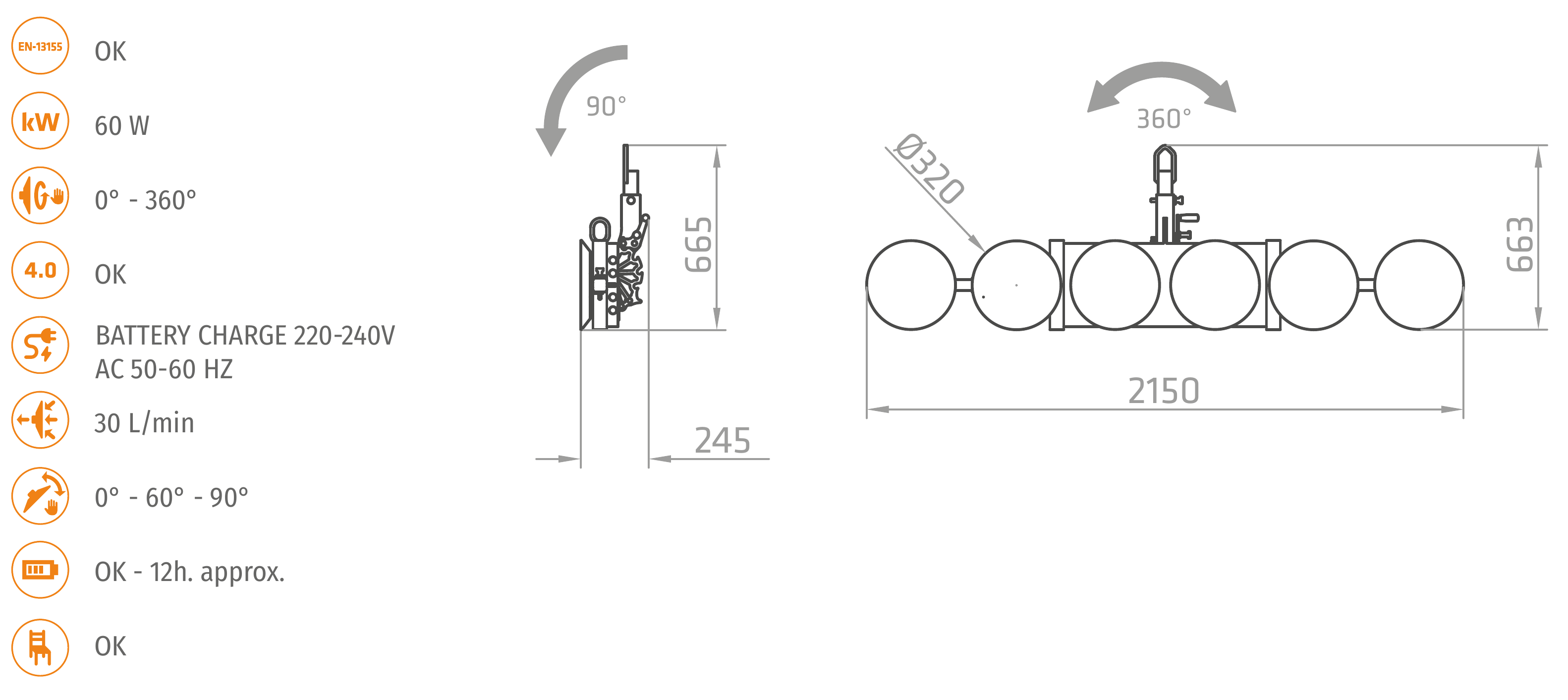

Plano y dimensiones
XL2-600G+4
- Carga
- 600 kg
- Tara
- 67 kg
XL2-600G+4

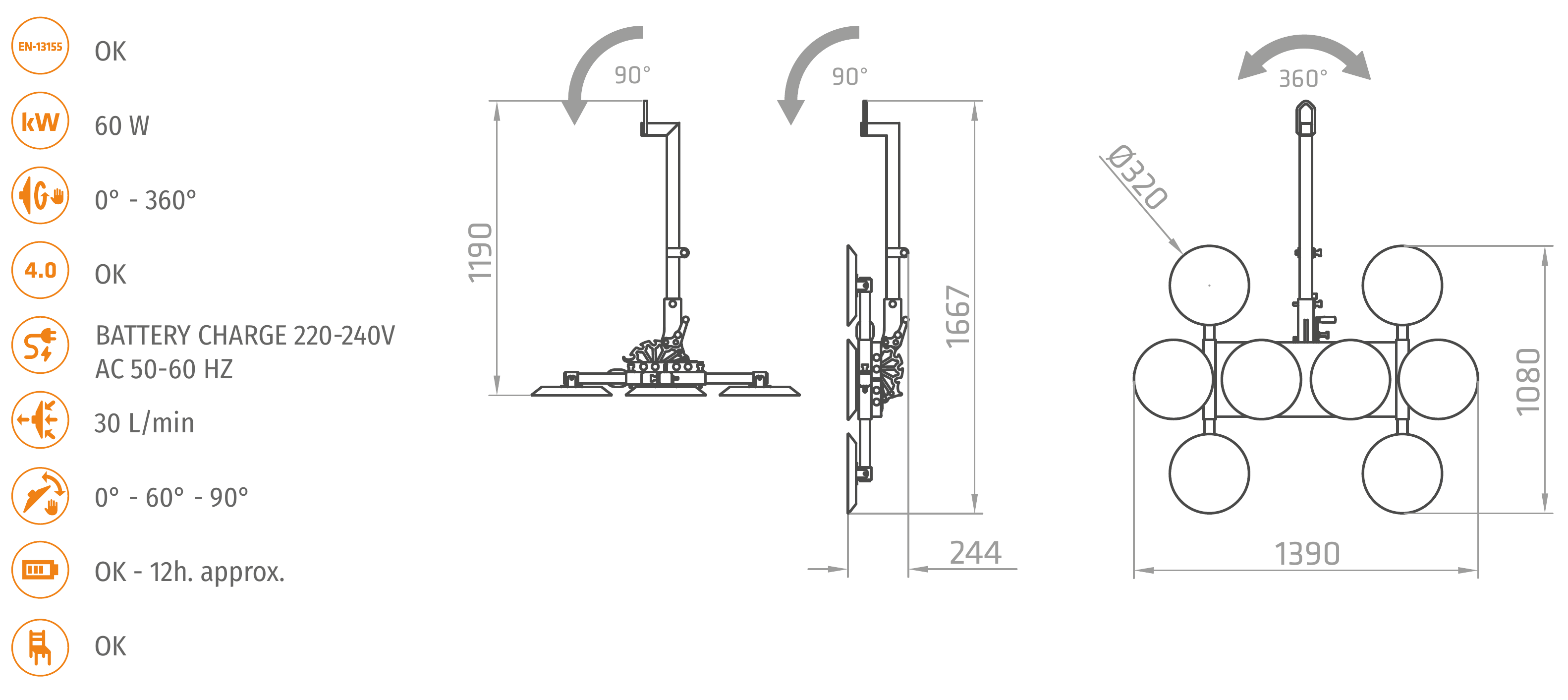

Plano y dimensiones

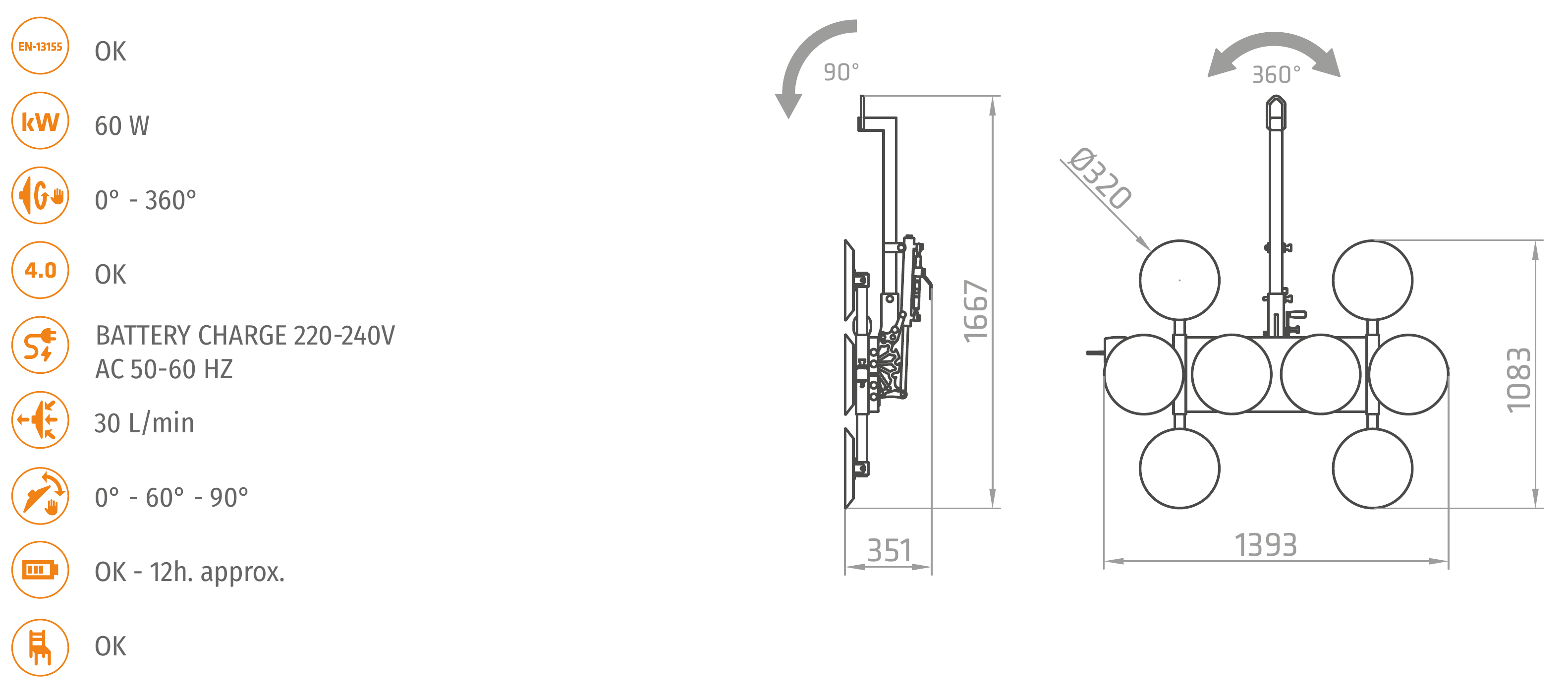

PI-XL1 - MI-04A · Parrilla curvo
- Carga
- 600 kg
- Tara
- 67 kg
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
Documentación TECNOCAT
Fichas y planos originales.

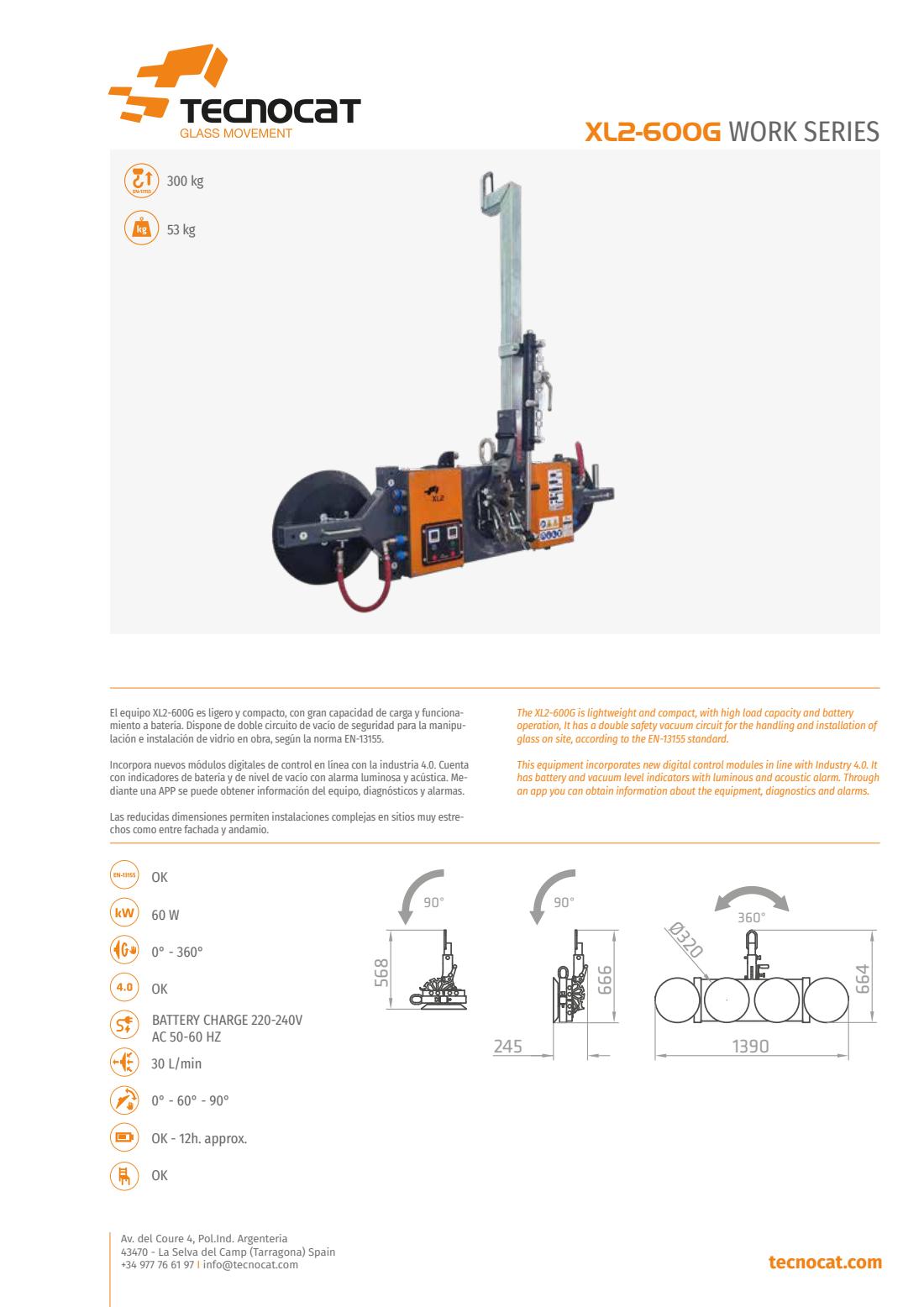

PDF original · 4 páginas
XL2
Consulta las dimensiones, las variantes y los datos del fabricante.
