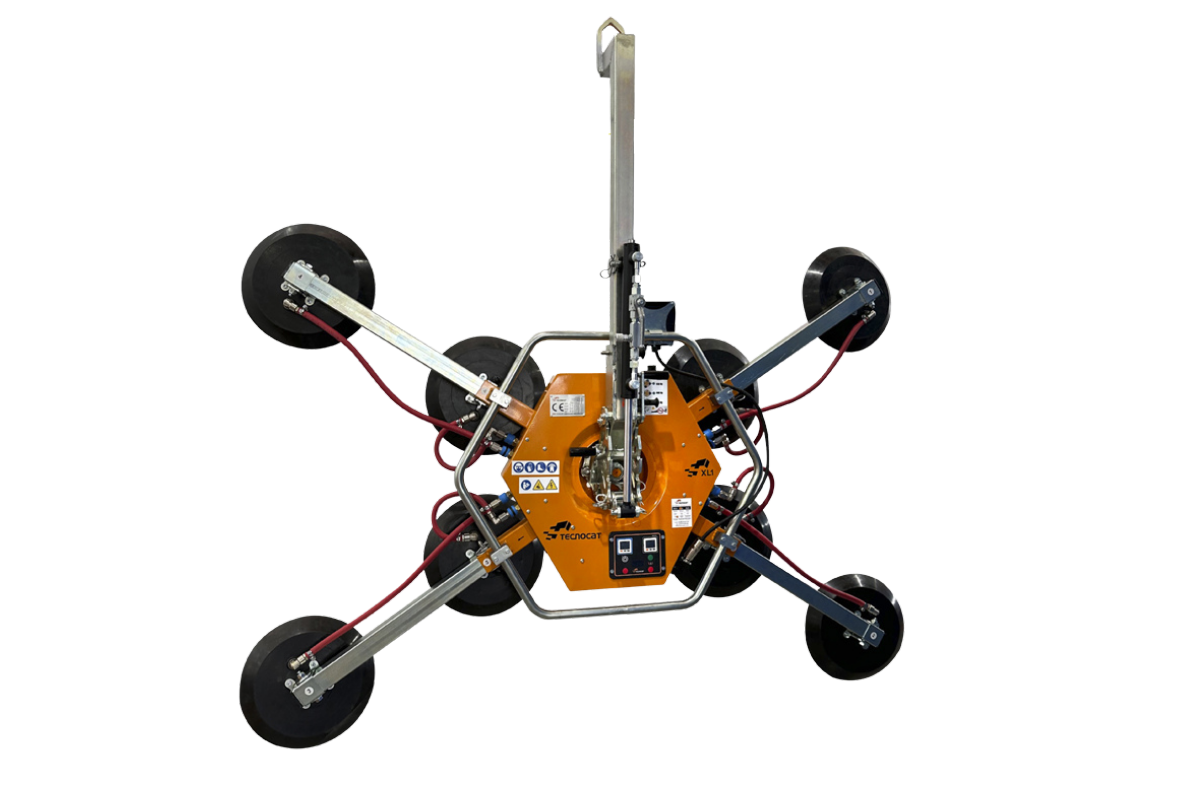

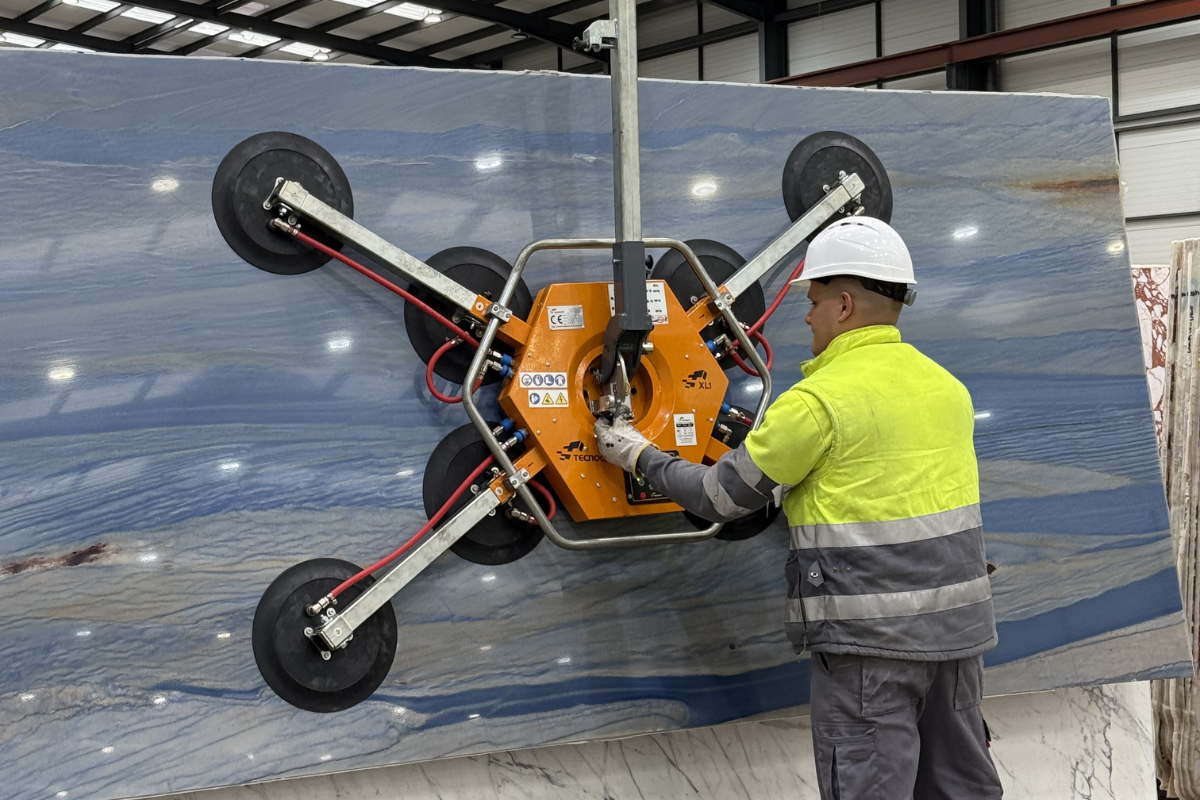

Parrilla modular
La distribución de platos se adapta a la superficie disponible y a la carga de la pieza.
TECNOCAT · Ventosas para obra ↗

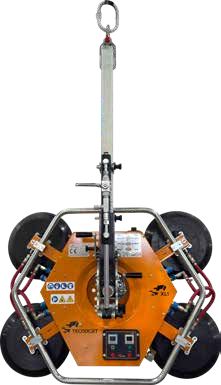

XL1-600G
Ventosa a batería con giro manual de 360°, para instalaciones con configuraciones de cuatro a ocho platos.
- Capacidad de la gama
- 300–600 kg
- Tara del modelo central
- 48 kg
- Platos
- 4–8
En tu trabajo

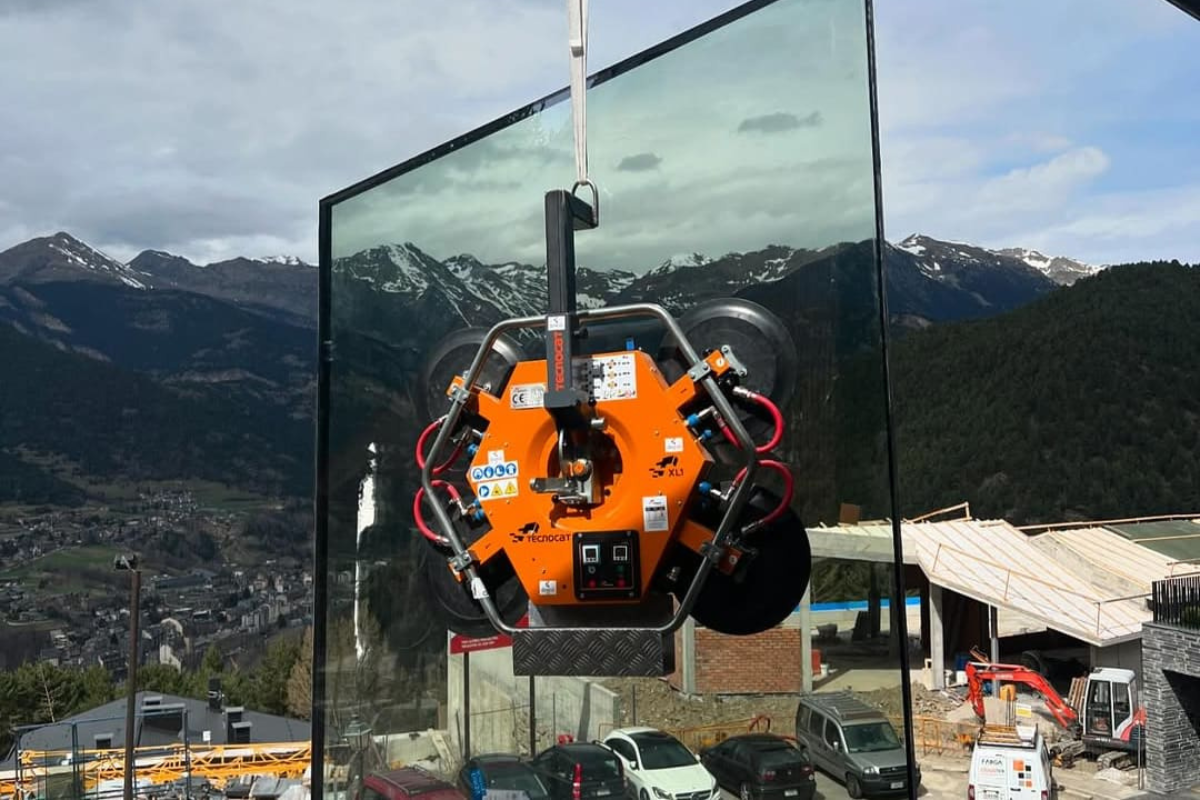

Instalar vidrio en obra.
- Instalación de acristalamientos en obra.
- Manipulación de formatos diferentes mediante configuraciones modulares.
Conoce cómo trabaja
La tecnología, al detalle.
Giro manual
Permite orientar el vidrio mediante una rotación de 360°.
Doble circuito de vacío
Los dos circuitos y los indicadores permiten supervisar la sujeción durante la maniobra.
Demostraciones del equipo
El trabajo, en vídeo.

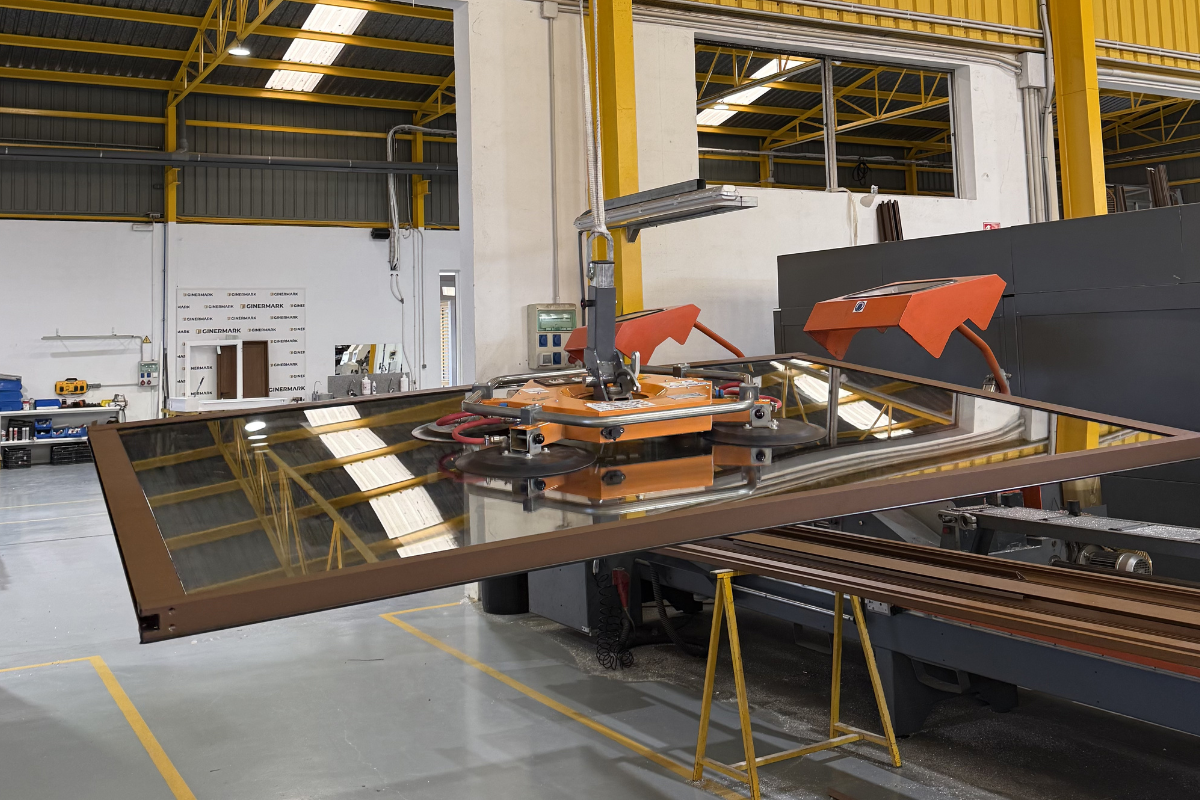

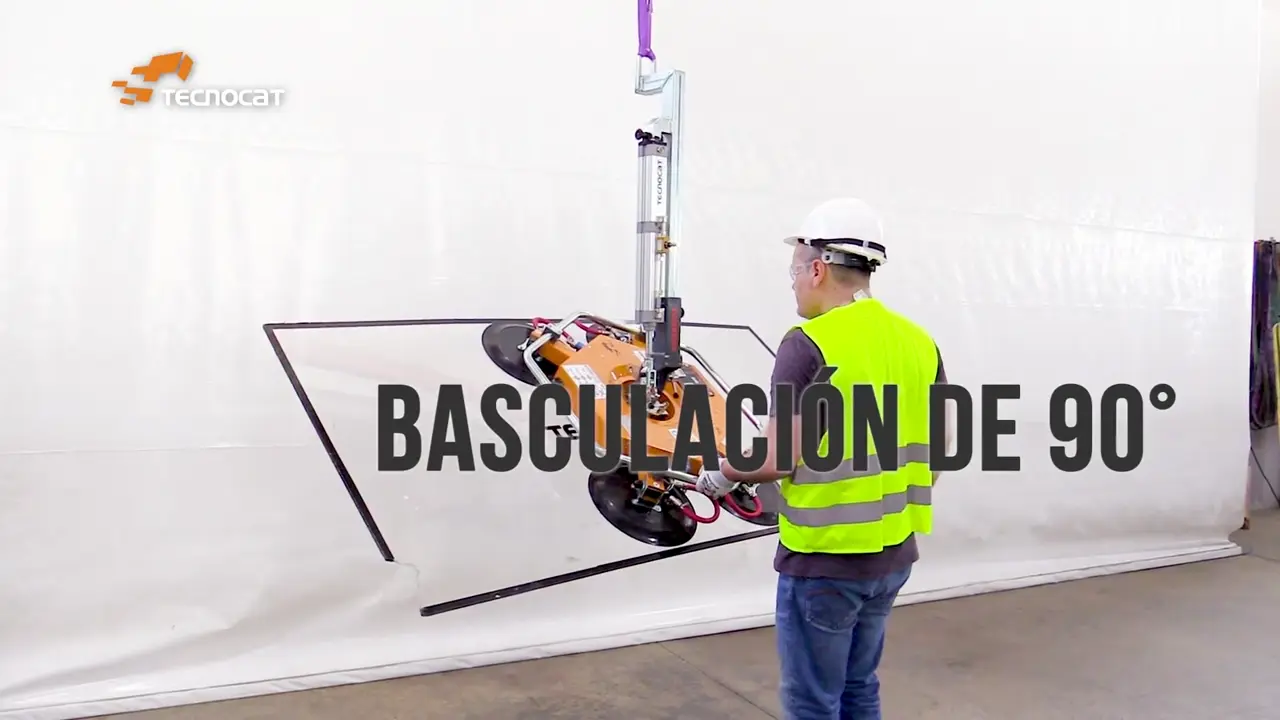

XL1-600G · Demostración
Vídeo facilitado por GLASSAMERICA. La versión, accesorios y parrilla pueden variar respecto a la configuración que se solicite.

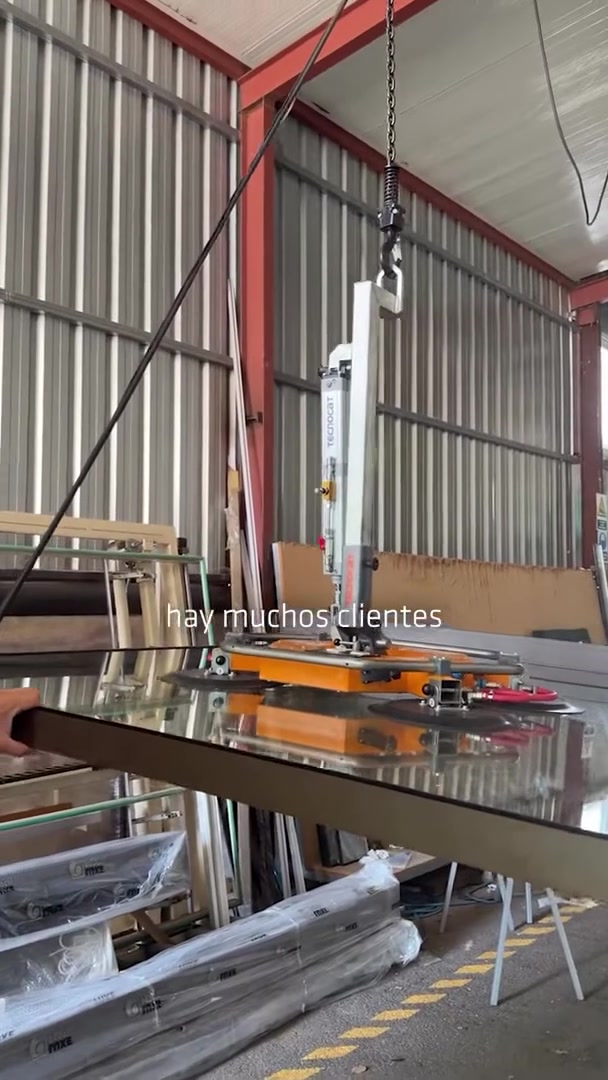

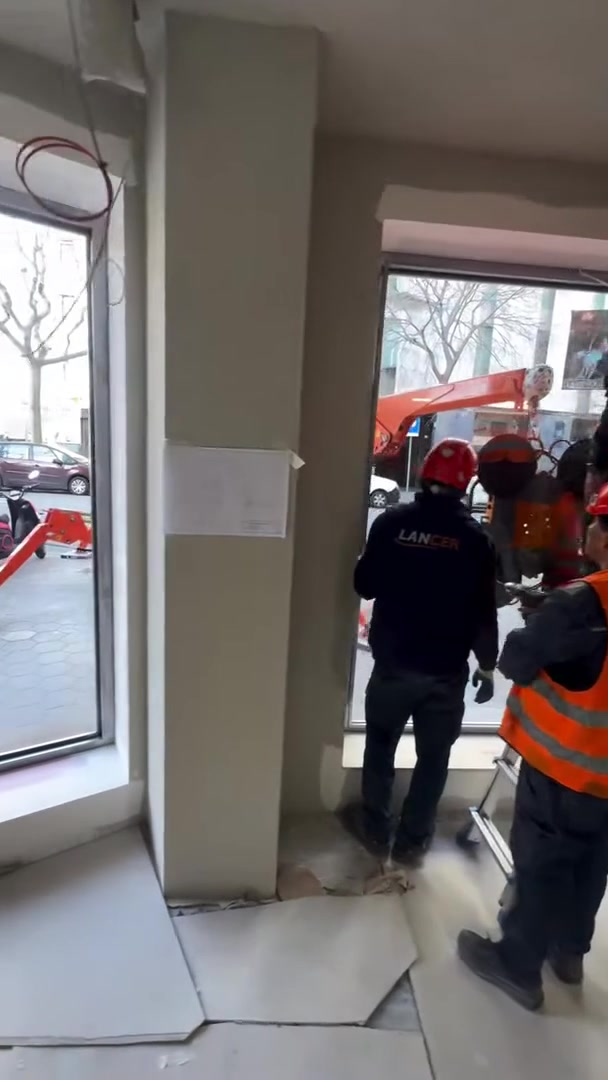

Abrir vídeo ↗Instalación XL1 en obra
Vídeo del canal público de TECNOCAT. La configuración mostrada se identifica en el título.
Ver original en YouTube ↗Cosas que no sabías de la XL1. Parte 1
Vídeo del canal público de TECNOCAT. La configuración mostrada se identifica en el título.

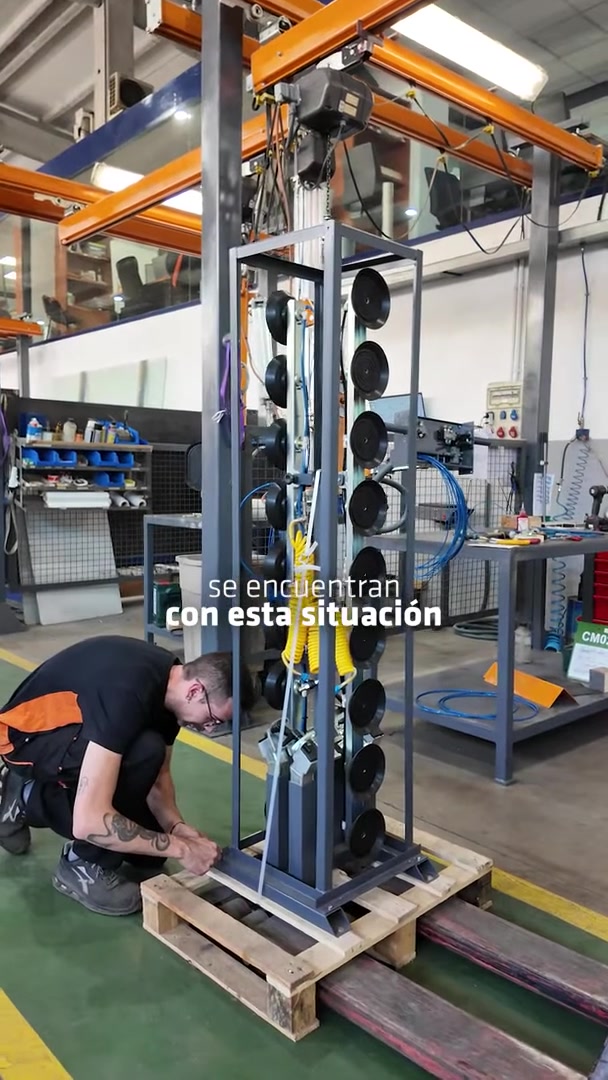

Ver original en YouTube ↗Cosas que no sabías de la XL1. Parte 2
Vídeo del canal público de TECNOCAT. La configuración mostrada se identifica en el título.

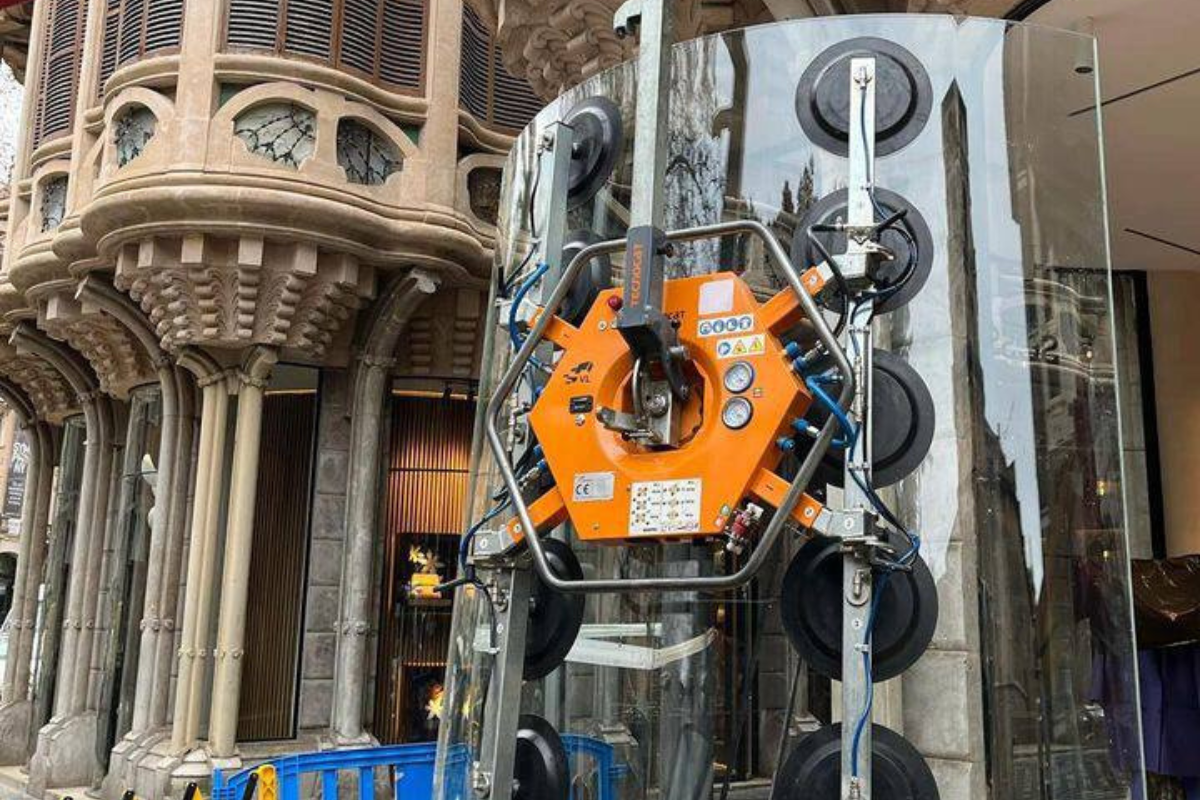

Ver original en YouTube ↗Modelo XL1 con parrilla para curvo
Vídeo del canal público de TECNOCAT. La configuración mostrada se identifica en el título.
Ver original en YouTube ↗TECNOCAT · XL1-600G
Datos técnicos.
- Capacidad de la gama
- 300–600 kg
- Tara del modelo central
- 48 kg
- Platos
- 4–8
- Accionamiento
- Batería recargable
- Rotación
- Manual, 360°
- Vacío
- Doble circuito independiente
Tara según configuración: 48 kg sin alargos, 58 kg con 2 alargos y 68 kg con 4 alargos. Confirmación de TECNOCAT comunicada el 06/10/2026 y ratificada por Javier Oliva el 12/10/2026. Las fichas PDF conservan los datos de su edición original.
Dimensiones y montaje
Configuraciones y planos.
XL1-600G
- Carga
- 300 kg
- Tara
- 48 kg

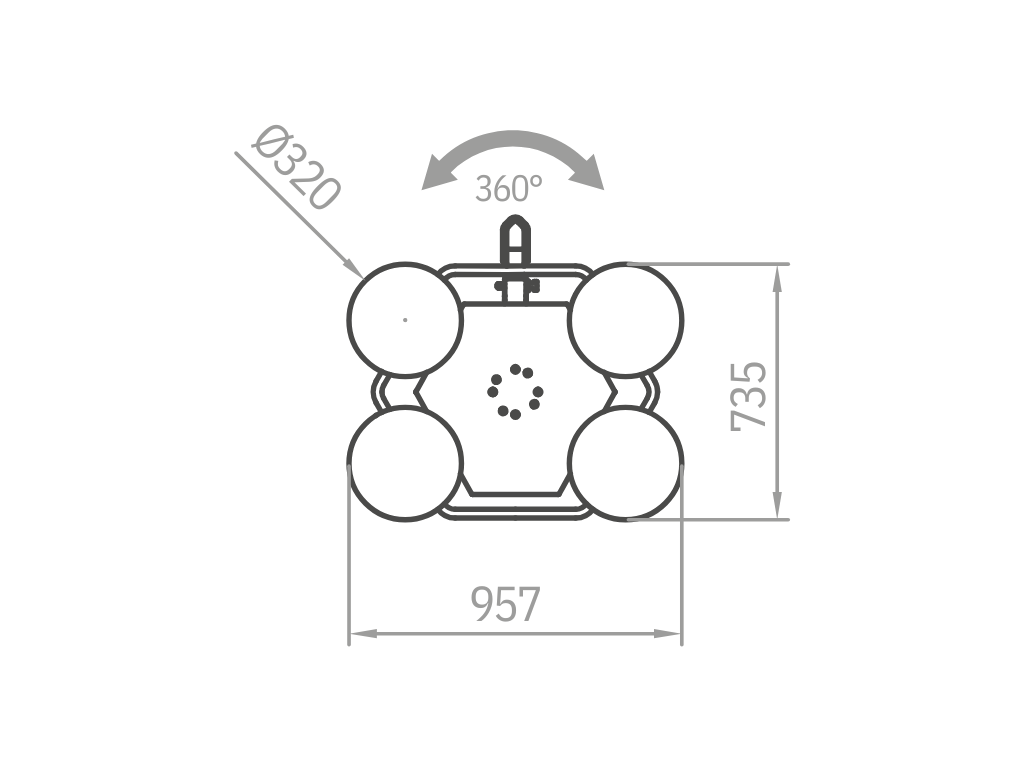

XL1-600G
Plano y dimensiones

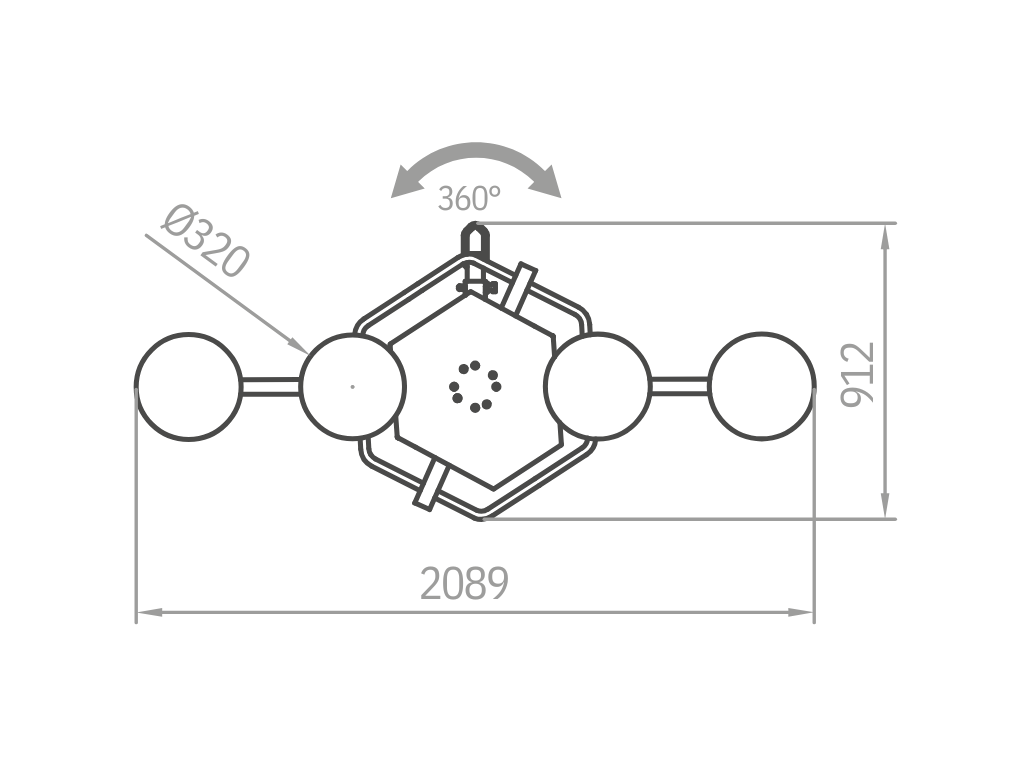

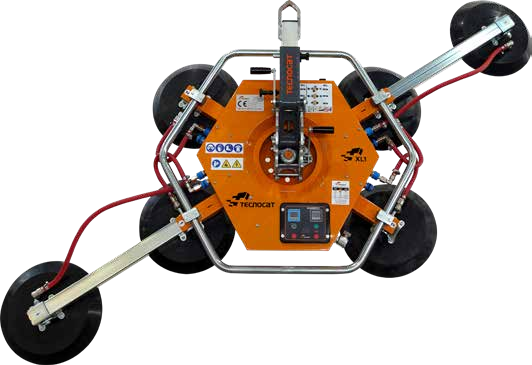

XL1-600G+2
- Carga
- 300 kg
- Tara
- 58 kg
XL1-600G+2
Plano y dimensiones

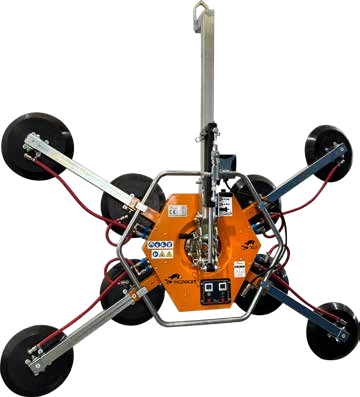

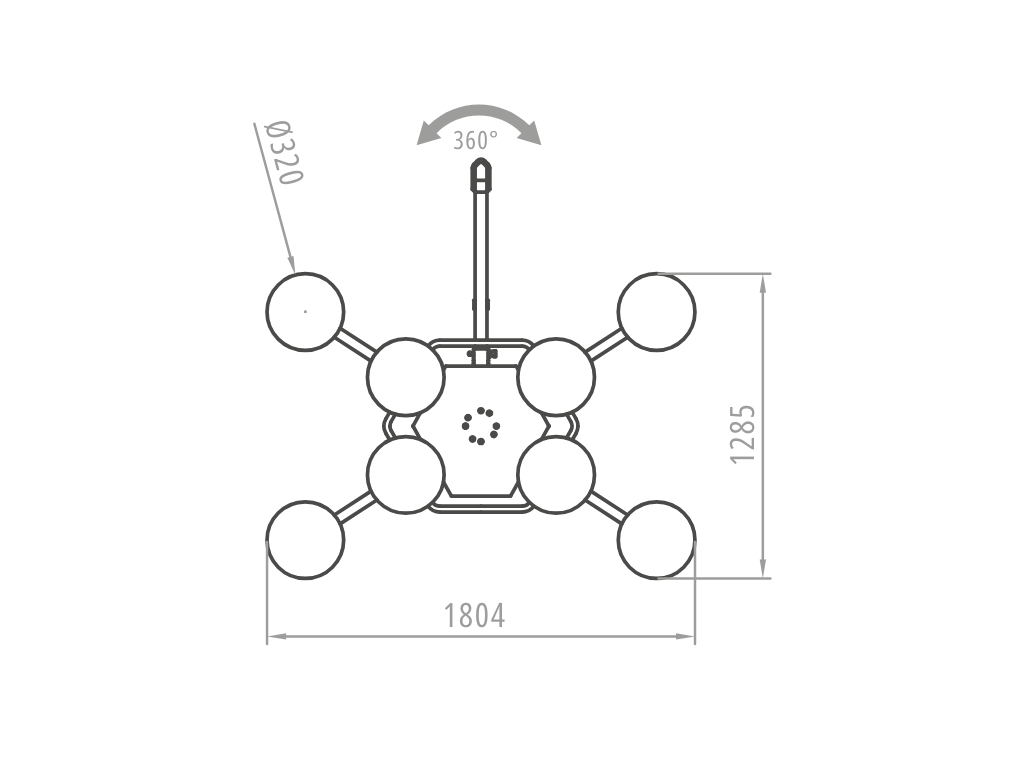

XL1-600G+4
- Carga
- 600 kg
- Tara
- 68 kg
XL1-600G+4
Plano y dimensiones
Cada plano corresponde a la configuración indicada. Consulta el documento original para estudiar sus cotas y condiciones.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
Documentación TECNOCAT
Fichas y planos originales.

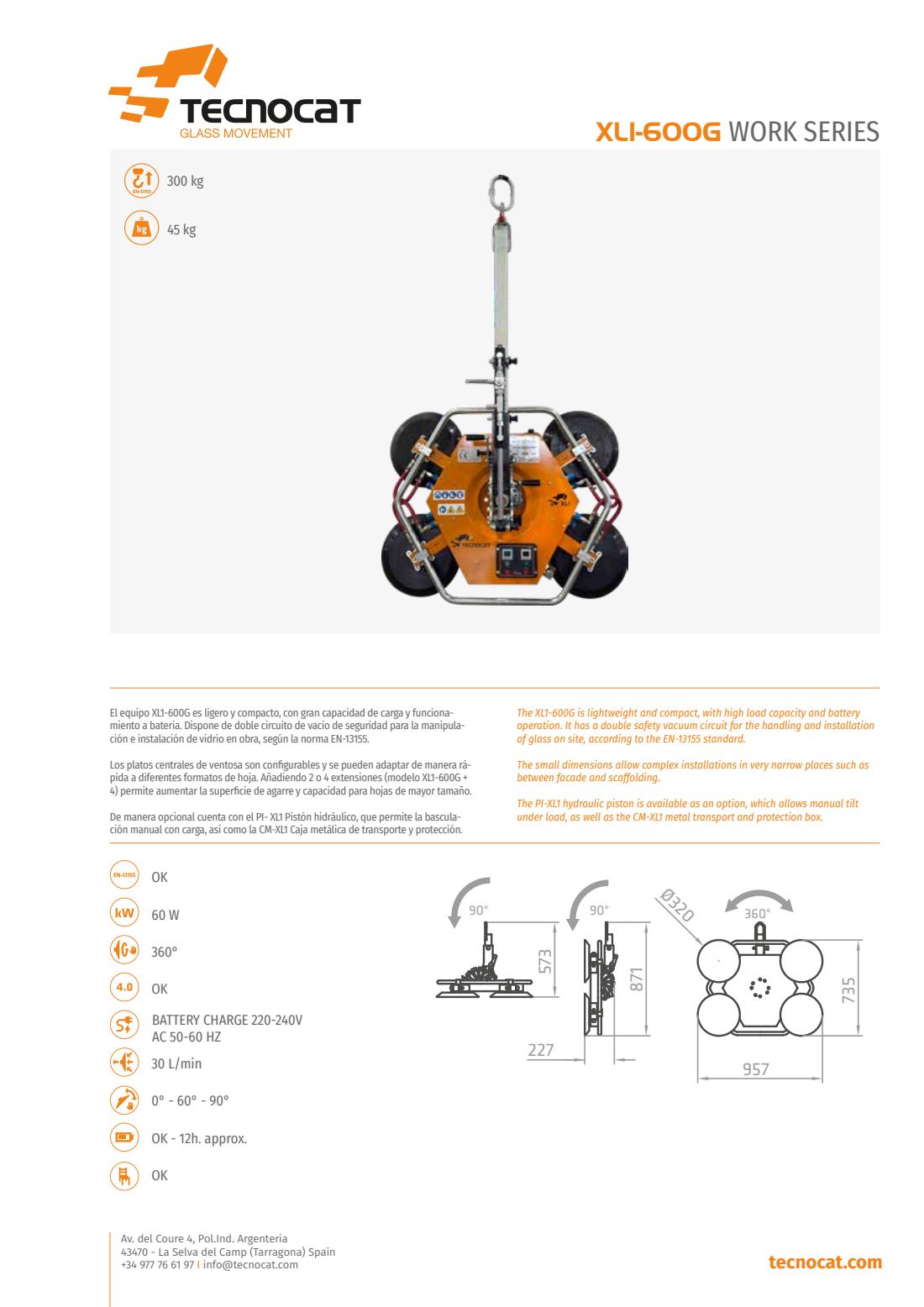

PDF original · 3 páginas
XL1
Consulta las dimensiones, las variantes y los datos del fabricante.
