GLASS INSPECTOR · Inspección del vidrio ↗
HORIZONTAL
Inspección de superficie, masa y capa del vidrio en líneas de producción con transporte horizontal.
- Orientación
- Horizontal
- Diseño
- Escáner modular
- Espacio para iluminación
- 30 mm entre paneles o rodillos, según montaje
En tu trabajo
Controlar antes de seguir transformando.
- Inspección de superficie, masa y capa del vidrio en líneas de producción con transporte horizontal.
Inspección del vidrio en producción
Qué detecta HORIZONTAL.
El escáner registra el vidrio a su paso y localiza anomalías en la superficie, en el interior y en la capa. La imagen y las medidas del defecto ayudan al operario a decidir si la pieza puede continuar, necesita limpieza o debe retirarse.
Daños de superficie
Rayas, marcas puntuales y desconchados. El sistema sitúa cada incidencia sobre la imagen completa del vidrio para facilitar su revisión.
Defectos en el interior
Burbujas e inclusiones en la masa del vidrio. Su visibilidad se evalúa con la iluminación y los criterios de inspección adecuados al producto.
Alteraciones de la capa
En vidrios Low-E y de control solar: poros o pinholes, arañazos, marcas, zonas sin capa y oxidación. Los canales complementarios permiten observar defectos que no destacan igual con una sola iluminación.
La detectabilidad depende del vidrio, del defecto, de la iluminación y de las tolerancias configuradas. La resolución de imagen no equivale a un tamaño mínimo garantizado de detección.
Inteligencia artificial
IA para interpretar los defectos.
GLASS INSPECTOR integra inteligencia artificial en la inspección para ayudar al operario a evaluar los defectos detectados. El análisis aporta información en tiempo real sobre su tipo, gravedad y posible impacto en la calidad del vidrio.
Clasificación que aprende
Los algoritmos aprenden de los datos con el tiempo y mejoran la clasificación de los defectos.
Ayuda a la decisión
La información facilita una evaluación más rápida y coherente de cada incidencia, junto con los criterios de calidad definidos para la producción.
El alcance de la IA se concreta para cada configuración de HORIZONTAL.
Iluminaciones complementarias
Un mismo vidrio, distintas formas de verlo.
HORIZONTAL utiliza la misma tecnología de inspección que VERTICAL, con el vidrio en transporte horizontal. Los canales de luz permiten obtener vistas complementarias del mismo defecto y compararlas durante la revisión.
01 · Contraste por transmisión

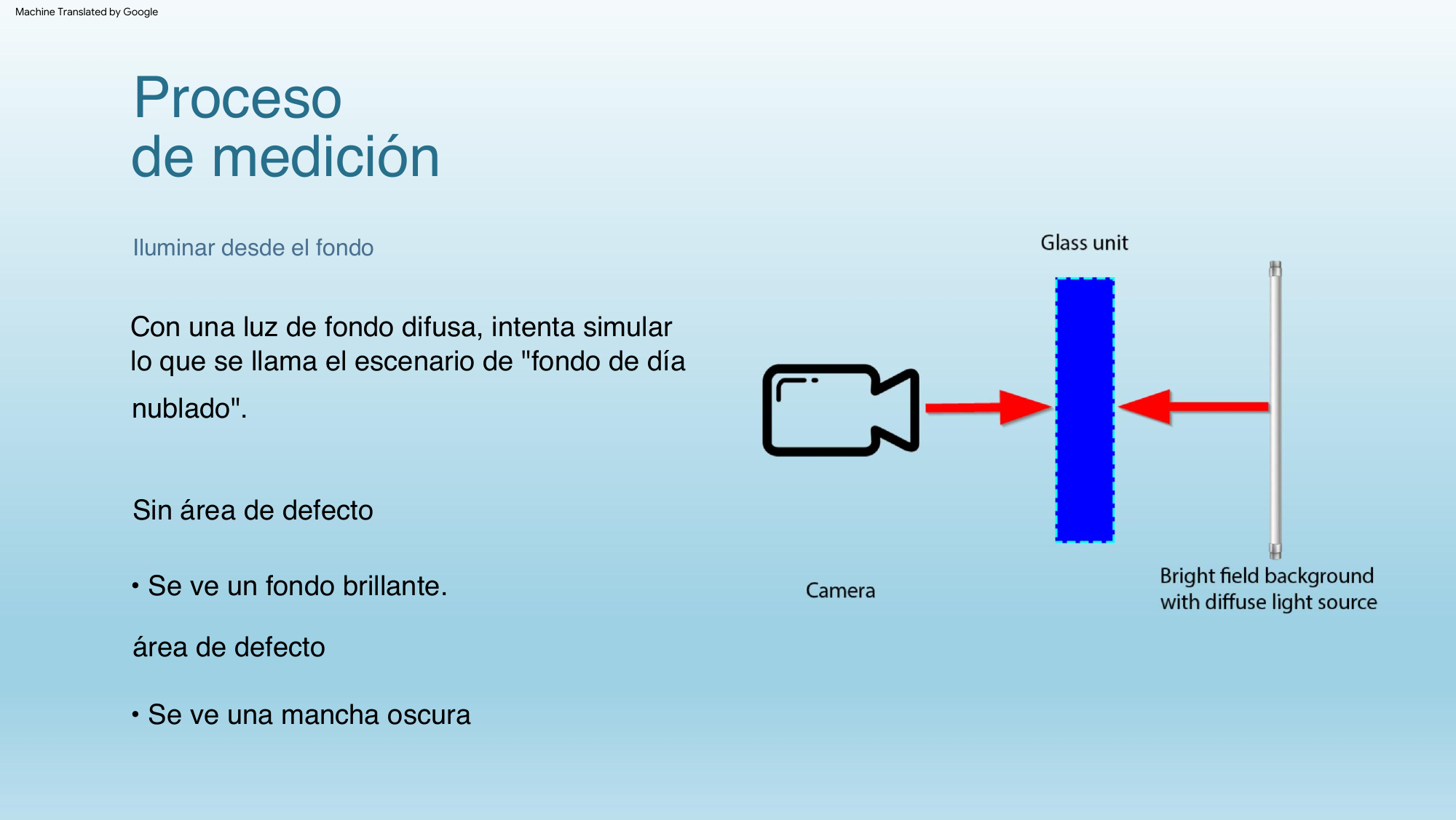

Luz de fondo difusa
Un fondo luminoso uniforme permite observar defectos como zonas oscuras sobre un fondo claro. Aporta una vista general de las anomalías que alteran la transmisión de la luz.
02 · Continuidad de la capa

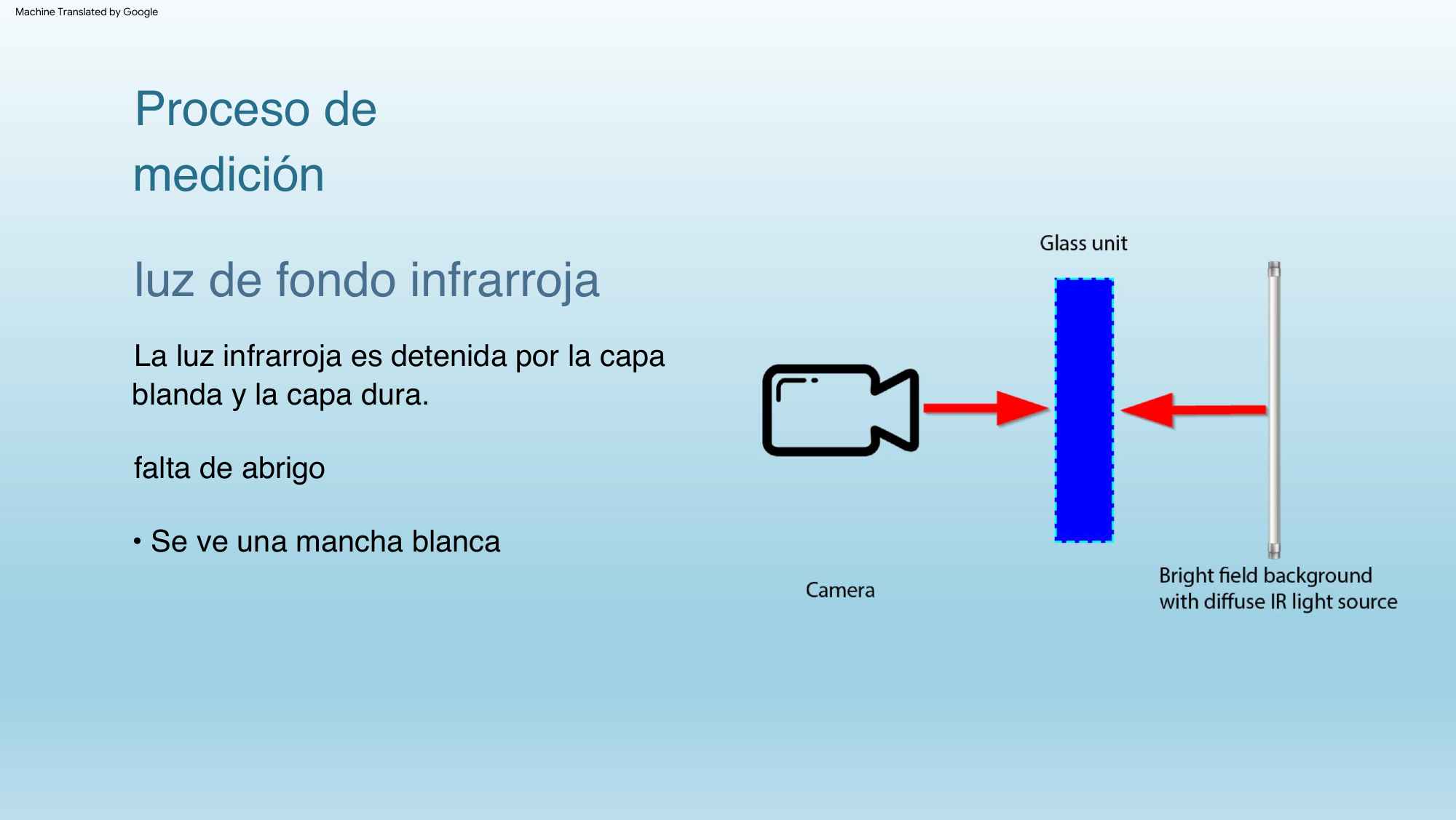

Infrarrojos
La capa bloquea la iluminación infrarroja. Cuando falta capa, la luz pasa y aparece una zona clara, lo que ayuda a localizar discontinuidades del recubrimiento.
03 · Defectos sobre fondo negro

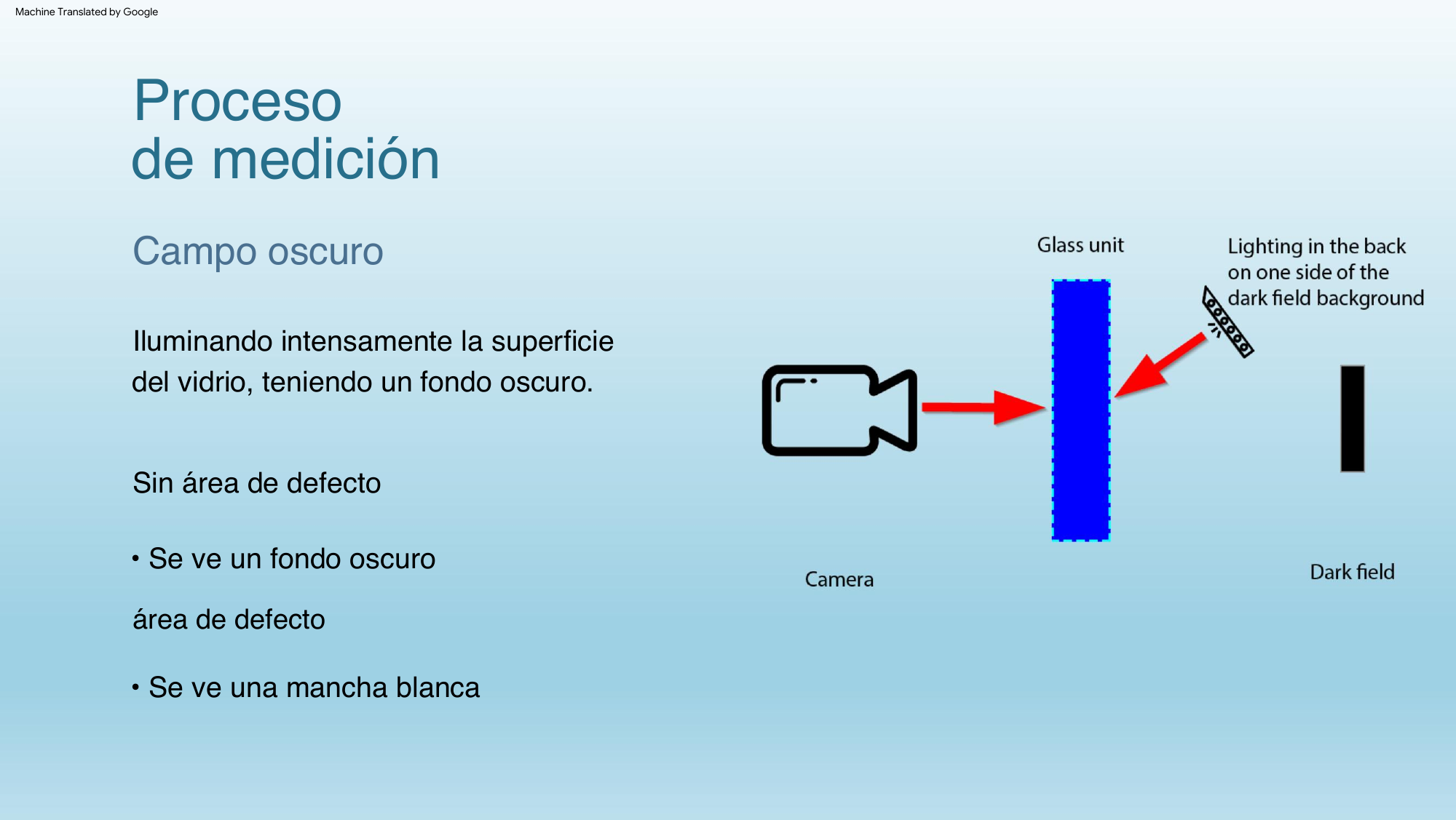

Campo oscuro
El vidrio se ilumina contra un fondo oscuro. Las anomalías que dispersan la luz aparecen claras y pueden hacer visibles rayas, huellas o residuos con poco contraste en la luz de fondo.
04 · Reflexión de la superficie

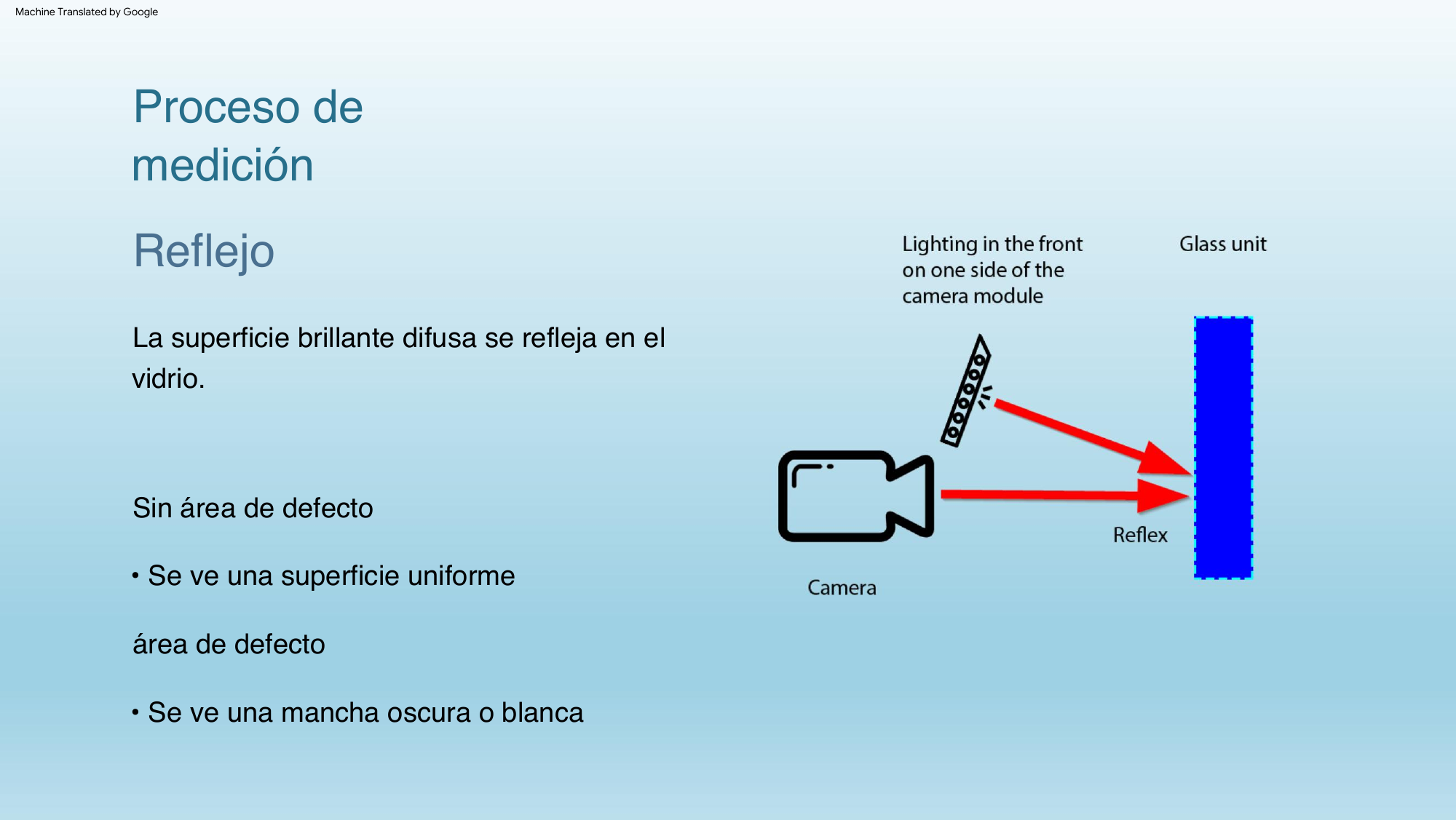

Reflex
Una fuente difusa se refleja de forma uniforme en el vidrio. Las diferencias claras u oscuras respecto a esa reflexión permiten observar alteraciones superficiales y de la capa.
Por qué conviene comparar los canales

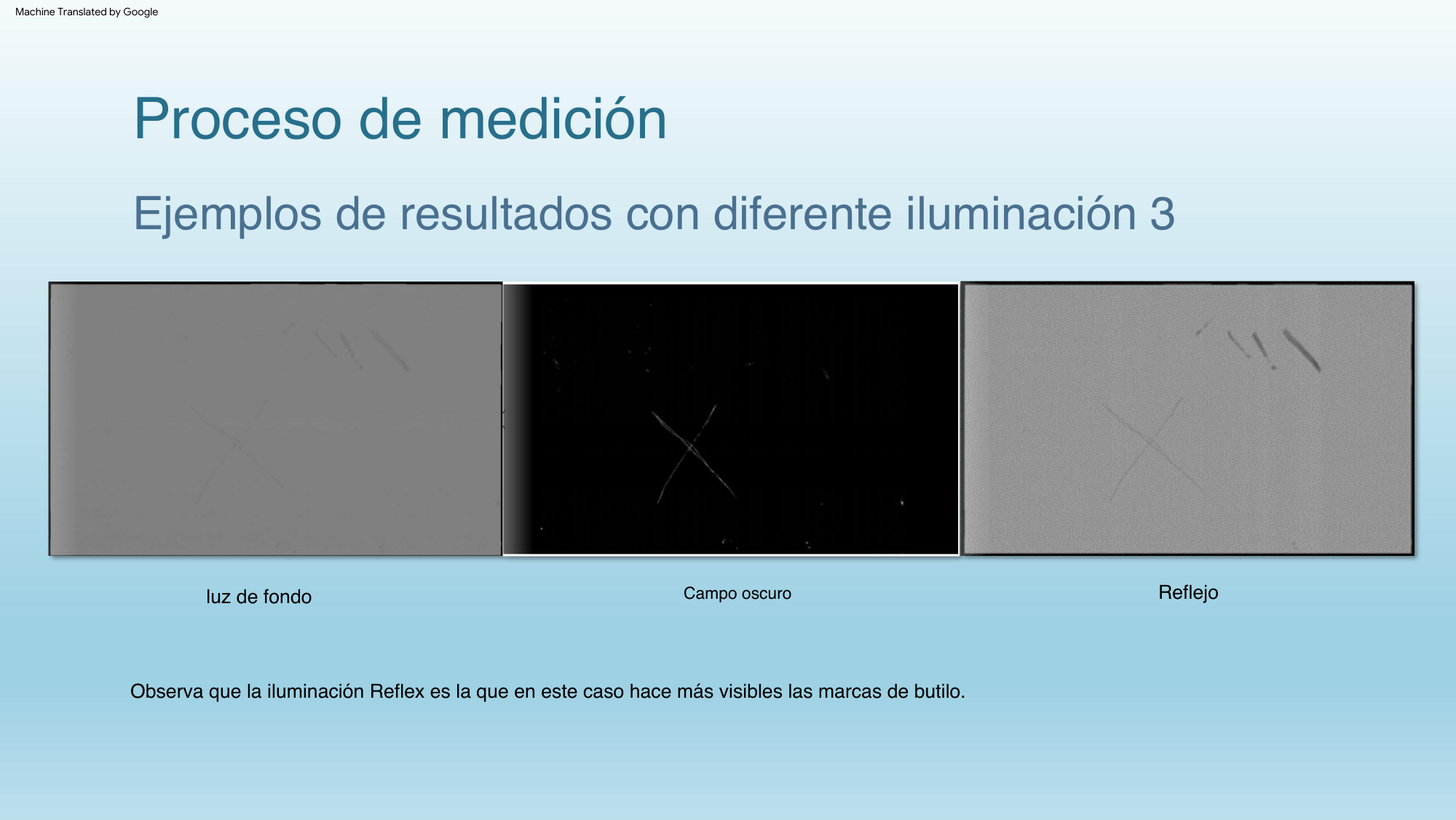

Este ejemplo del fabricante compara tres de los cuatro canales: luz de fondo, campo oscuro y Reflex. Las marcas de butilo resultan más visibles con Reflex y el campo oscuro destaca otros trazos. La vista infrarroja no está incluida en esta comparación.
Puesto de inspección
Del aviso a la decisión sobre la pieza.

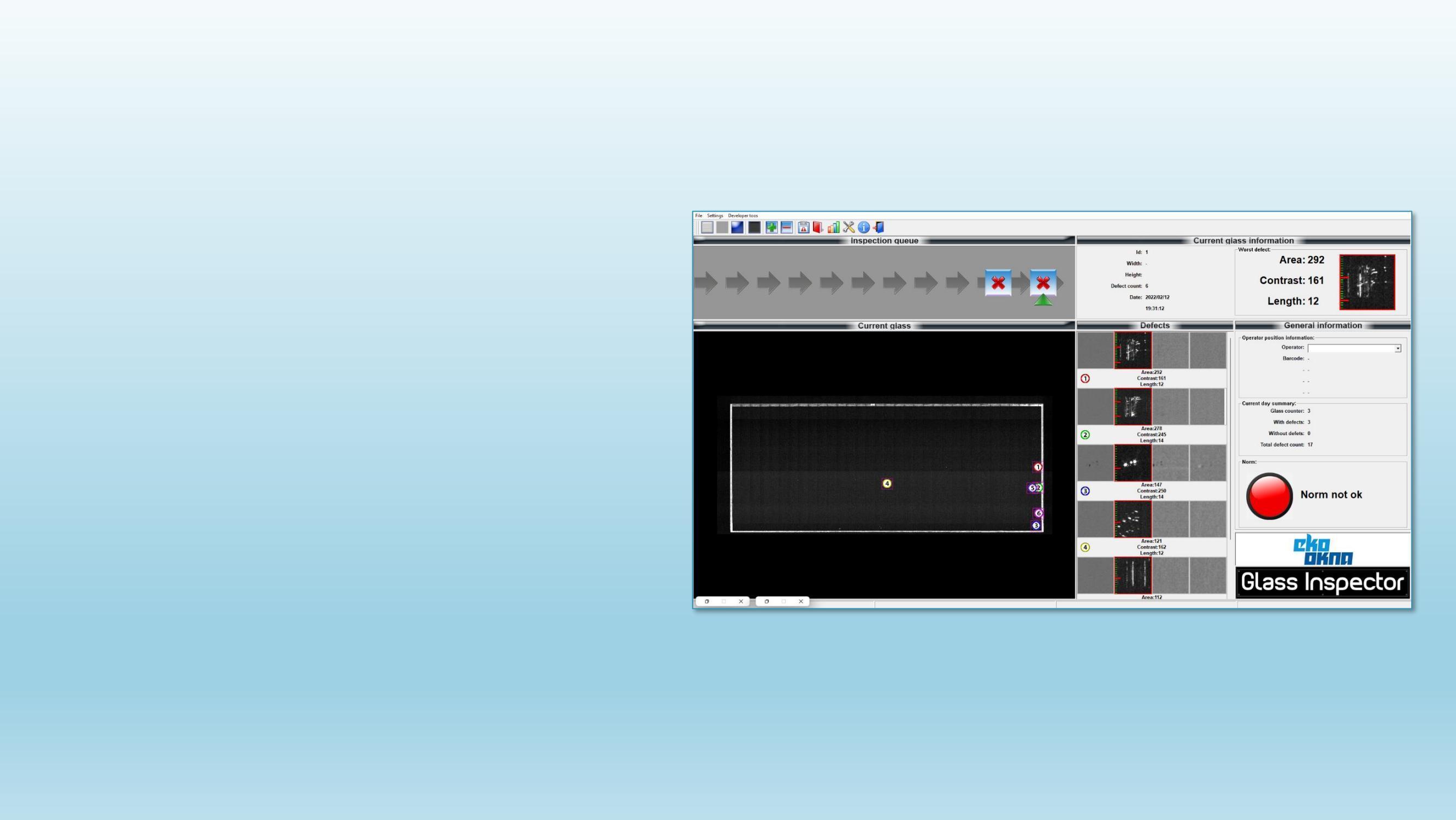

El puesto de inspección reúne la cola de vidrios, la vista completa de la pieza y el detalle de cada incidencia. El operario dispone de la información necesaria para aplicar los criterios de calidad de la producción.
Identificar el vidrio
La cola de inspección muestra las piezas pendientes e identifica el vidrio que se está revisando.
Localizar la incidencia
Los defectos aparecen señalados con colores y números en la imagen completa. Su posición puede consultarse incluso al margen de los umbrales de aceptación seleccionados.
Ampliar y comparar
El detalle permite examinar el defecto en las diferentes iluminaciones y consultar medidas como área, contraste y longitud.
Decidir cómo continuar
El resultado se evalúa con los perfiles y tolerancias definidos: aceptar la pieza, intervenir para limpiarla o retirarla de la producción.
Localización sobre la pieza
Smart Pointer: encontrar el punto sobre el vidrio
Dos conjuntos de luces LED de colores indican las coordenadas del defecto en la estación de inspección. Esta referencia ayuda al operario a pasar de la indicación en pantalla a la zona concreta de la pieza que debe revisar o limpiar.
Glass Inspector Cloud
Recuperar la inspección de cada vidrio.

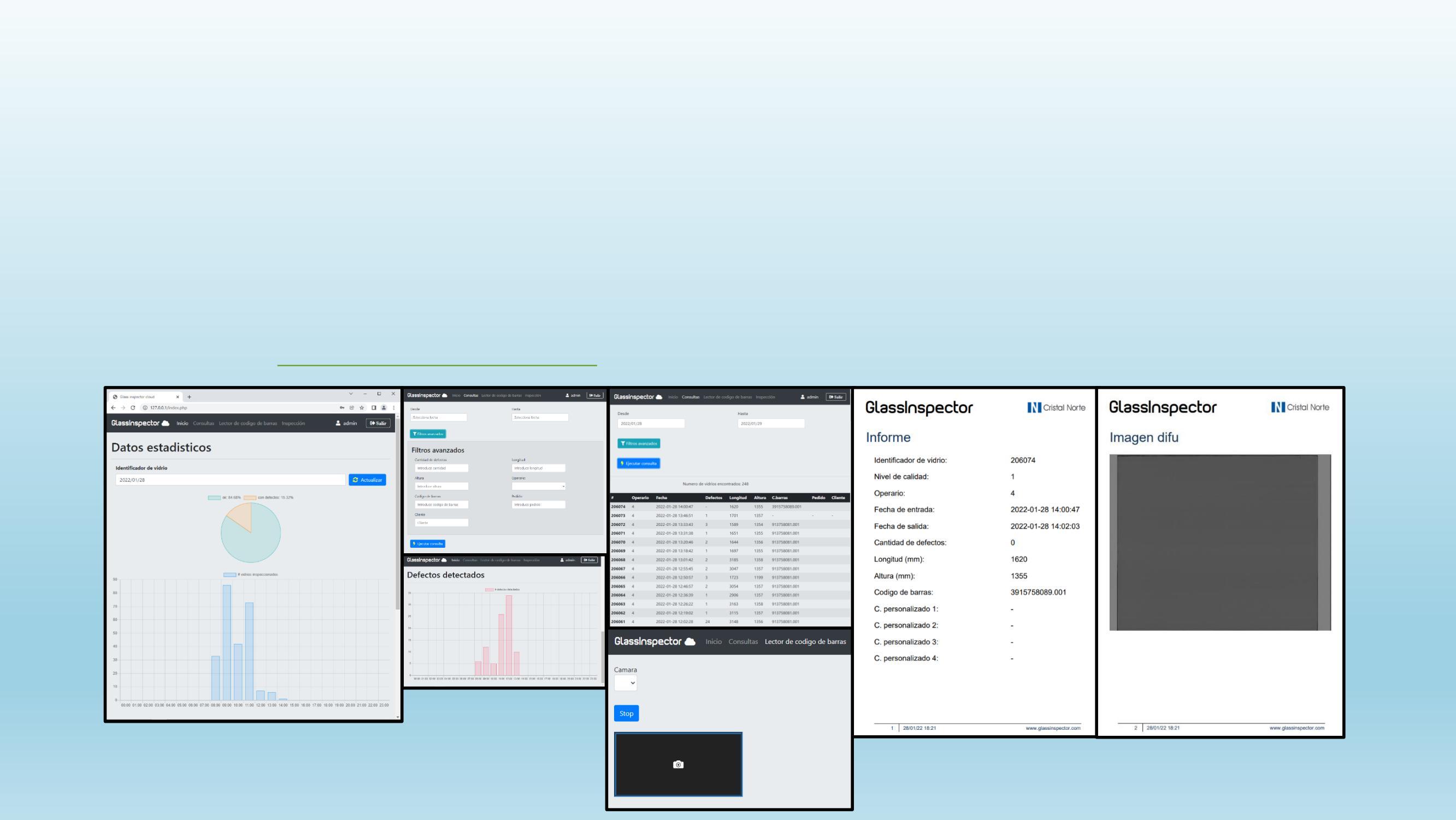

Glass Inspector Cloud permite consultar el historial desde el navegador de un ordenador, una tableta o un teléfono. Las imágenes y los resultados quedan asociados a la pieza para revisar una incidencia y documentar su inspección.
Buscar una pieza
Localización por fecha, número de pedido o dimensiones. El código de barras puede introducirse manualmente o leerse con la cámara, según la configuración.
Consultar su informe
Identificación del vidrio, nivel de calidad, operario, dimensiones, fechas, código de barras e imágenes de los canales. El ejemplo incluye campos personalizados y detalle de los defectos.
Revisar la producción
Los informes diarios reúnen resultados de inspección, defectos y decisiones del operario. Permiten estudiar el conjunto de la producción y las incidencias registradas.
Conectar con la planta
La integración con ERP o MES se define con los datos y el flujo de trabajo de la instalación. El alcance de Cloud, los accesos y el almacenamiento se concretan en el proyecto.
Informe de una pieza ↗Identificación, imágenes y detalle de defectos · 7 páginasInforme diario ↗Resumen de inspecciones y decisiones · 4 páginas
Interfaces e informes ilustrativos del fabricante, de 2022. Sus datos corresponden a ejemplos de producción y no representan un rendimiento garantizado.
Instalación y uso
Integración en la línea horizontal.
HORIZONTAL inspecciona el vidrio en líneas de producción con transporte horizontal. Puede integrarse en distintas etapas del proceso; su disposición se adapta al transporte y al punto de control definido para cada instalación.
Montaje modular
El iluminador necesita 30 mm entre paneles o rodillos. El espacio para cámaras, transporte y puesto de inspección se estudia con el conjunto de la línea.
Inspección durante el avance
El vidrio se registra al pasar por el escáner. La revisión y la posible intervención del operario se organizan dentro del flujo de producción.
Configuración y puesta en marcha
Se definen formatos, velocidad, familias de vidrio y defectos prioritarios. Después se integran los equipos, se calibran y se validan con piezas representativas, formando al personal.
Mantenimiento y seguimiento
Limpieza periódica de las cámaras y comprobación de la calibración. Los perfiles de inspección y las tolerancias deben corresponder a los productos que fabrica la planta.
Demostraciones del equipo
El trabajo, en vídeo.

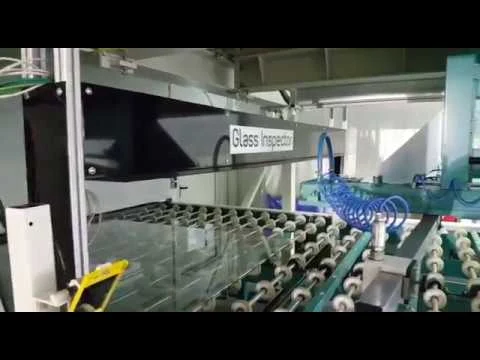

HORIZONTAL · Inspección en línea
Demostración oficial de Glass Inspector HORIZONTAL. El diseño mostrado corresponde a la instalación grabada.
Ver en YouTube ↗GLASS INSPECTOR · HORIZONTAL
Datos técnicos.
- Orientación
- Horizontal
- Diseño
- Escáner modular
- Espacio para iluminación
- 30 mm entre paneles o rodillos, según montaje
- Dimensión máxima en la ficha de modelo
- 3,21 m · catálogo 2.2
- Resolución de imagen publicada
- 0,04 mm²/píxel · catálogo 2.2
- Velocidad de línea
- 40 m/min
- Trazabilidad
- Registro por pieza e identificación mediante código de barras
- Parámetros del defecto
- Contraste, dimensiones y área
- Interfaz
- Vista general y detalle ampliado del defecto
La resolución no equivale al tamaño mínimo detectable de cualquier defecto. Las aplicaciones incluyen laminado y serigrafía; la integración en templado se estudia con la línea. Los análisis de anisotropía y planimetría de TEMPER no se atribuyen a este modelo.
Preparar tu equipo
Configuraciones y opciones.
| Configuración | Iluminación | Aplicación descrita |
|---|---|---|
| GI MASTER | Campo oscuro y luz de fondo difusa | Inspección de defectos con dos iluminaciones |
| GI PREMIUM | MASTER + Reflex | Inspección adicional de vidrios con capa |
Antes de elegir
Preguntas frecuentes.
¿Qué defectos puede detectar HORIZONTAL?
HORIZONTAL permite inspeccionar suciedad y residuos, rayas y daños superficiales, burbujas e inclusiones en el vidrio y alteraciones de la capa. La visibilidad de cada defecto depende del tipo de vidrio, la iluminación y las tolerancias configuradas. Conviene evaluar muestras representativas de tu producción al definir el proyecto.
¿Qué defectos puede detectar HORIZONTAL?
HORIZONTAL permite inspeccionar suciedad y residuos, rayas y daños superficiales, burbujas e inclusiones en el vidrio y alteraciones de la capa. La visibilidad de cada defecto depende del tipo de vidrio, la iluminación y las tolerancias configuradas. Conviene evaluar muestras representativas de tu producción al definir el proyecto.
¿Todos los equipos incorporan los cuatro canales?
La tecnología de inspección contempla luz de fondo difusa, infrarrojos, campo oscuro y Reflex. El catálogo de febrero de 2022 utiliza las configuraciones MASTER y PREMIUM. La combinación de iluminación que se suministra se define según el vidrio y los defectos que debe controlar la instalación.
¿Todos los equipos incorporan los cuatro canales?
La tecnología de inspección contempla luz de fondo difusa, infrarrojos, campo oscuro y Reflex. El catálogo de febrero de 2022 utiliza las configuraciones MASTER y PREMIUM. La combinación de iluminación que se suministra se define según el vidrio y los defectos que debe controlar la instalación.
¿Se puede integrar en una línea horizontal existente?
HORIZONTAL está pensado para inspeccionar el vidrio en transporte horizontal. La integración se estudia con las dimensiones, velocidad, espacio disponible y comunicación de la línea. Los 30 mm se refieren al espesor del iluminador; el espacio total del sistema y del puesto de inspección se comprueba en cada instalación.
¿Se puede integrar en una línea horizontal existente?
HORIZONTAL está pensado para inspeccionar el vidrio en transporte horizontal. La integración se estudia con las dimensiones, velocidad, espacio disponible y comunicación de la línea. Los 30 mm se refieren al espesor del iluminador; el espacio total del sistema y del puesto de inspección se comprueba en cada instalación.
¿Cómo ayuda al operario a decidir qué hacer con una pieza?
La pantalla localiza las incidencias, permite ampliar sus imágenes y compararlas en los canales disponibles. Con los criterios de calidad establecidos, el operario decide si acepta la pieza, la limpia o la retira. Smart Pointer facilita localizar físicamente el punto indicado en pantalla cuando forma parte de la instalación.
¿Cómo ayuda al operario a decidir qué hacer con una pieza?
La pantalla localiza las incidencias, permite ampliar sus imágenes y compararlas en los canales disponibles. Con los criterios de calidad establecidos, el operario decide si acepta la pieza, la limpia o la retira. Smart Pointer facilita localizar físicamente el punto indicado en pantalla cuando forma parte de la instalación.
¿La resolución indica el tamaño mínimo de defecto que se detecta?
La resolución describe el detalle de la imagen. La detección también depende del contraste, el tipo de defecto, el vidrio y la iluminación. Por eso no debe interpretarse como un tamaño mínimo garantizado para cualquier defecto; los criterios de aceptación se validan para la aplicación.
¿La resolución indica el tamaño mínimo de defecto que se detecta?
La resolución describe el detalle de la imagen. La detección también depende del contraste, el tipo de defecto, el vidrio y la iluminación. Por eso no debe interpretarse como un tamaño mínimo garantizado para cualquier defecto; los criterios de aceptación se validan para la aplicación.
¿Se pueden guardar los resultados y conectarlos con la producción?
Glass Inspector Cloud permite consultar imágenes e informes asociados a cada pieza y buscar por fecha, pedido, dimensiones o código de barras. La conexión con ERP o MES, los datos intercambiados, los permisos de acceso y el almacenamiento se concretan durante el estudio de integración.
¿Se pueden guardar los resultados y conectarlos con la producción?
Glass Inspector Cloud permite consultar imágenes e informes asociados a cada pieza y buscar por fecha, pedido, dimensiones o código de barras. La conexión con ERP o MES, los datos intercambiados, los permisos de acceso y el almacenamiento se concretan durante el estudio de integración.
¿Qué formación y mantenimiento necesita?
La formación cubre el manejo del sistema, la interpretación de los resultados y las tareas básicas de mantenimiento. El mantenimiento comprende la limpieza periódica de cámaras y las comprobaciones de calibración. La frecuencia y el alcance del mantenimiento y del soporte se acuerdan para cada instalación.
¿Qué formación y mantenimiento necesita?
La formación cubre el manejo del sistema, la interpretación de los resultados y las tareas básicas de mantenimiento. El mantenimiento comprende la limpieza periódica de cámaras y las comprobaciones de calibración. La frecuencia y el alcance del mantenimiento y del soporte se acuerdan para cada instalación.
¿Cómo se organiza la puesta en marcha?
Se revisan los requisitos de la línea, se prepara el sistema y se realiza la instalación e integración. Después se calibra y se prueba con la producción real, se forma al personal y se valida el funcionamiento para la aplicación acordada.
¿Cómo se organiza la puesta en marcha?
Se revisan los requisitos de la línea, se prepara el sistema y se realiza la instalación e integración. Después se calibra y se prueba con la producción real, se forma al personal y se valida el funcionamiento para la aplicación acordada.
¿Cuánto cuesta y qué incluye la propuesta?
El precio depende de las dimensiones de la línea, las funciones y la integración. GLASSAMERICA estudia contigo la configuración y concreta con el fabricante el suministro, la puesta en marcha, la formación, la garantía y las condiciones de asistencia.
¿Cuánto cuesta y qué incluye la propuesta?
El precio depende de las dimensiones de la línea, las funciones y la integración. GLASSAMERICA estudia contigo la configuración y concreta con el fabricante el suministro, la puesta en marcha, la formación, la garantía y las condiciones de asistencia.
¿Quieres estudiar HORIZONTAL para tu línea?
Consultar HORIZONTAL ↗Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
Documentación de GLASS INSPECTOR
Catálogos y fichas.
PDF · 8 páginas
Catálogo general · edición 2.2
VERTICAL, HORIZONTAL y 4D. Edición de febrero de 2022, conservada íntegra.
GLASS INSPECTOR
Otros equipos de esta aplicación.
Inspección del vidrio
VERTICAL
Control de defectos durante la fabricación de vidrio aislante y en líneas de mecanizado vertical.
OrientaciónVertical
Inspección del vidrio
TEMPER
Análisis de anisotropía, distorsión óptica y planimetría del vidrio a la salida del horno, con visualización de niebla blanca o white haze.
Ancho máximo publicado3.300 mm, según modelo
Inspección del vidrio
TEMPER QUALITY
