TECNOCAT · Ventosas para obra ↗

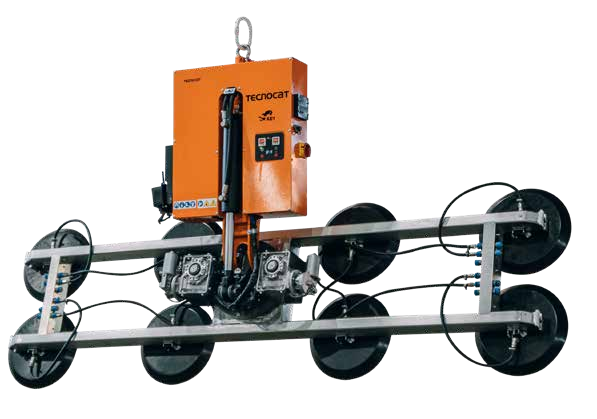

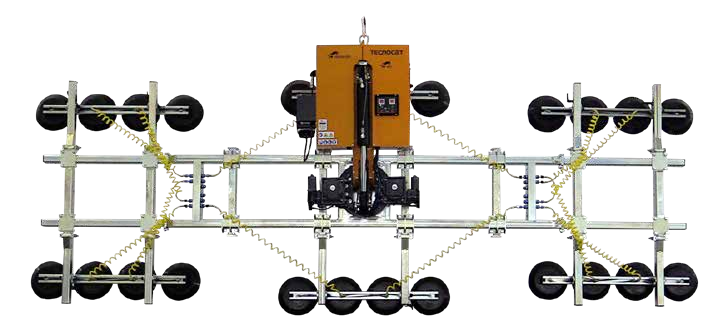

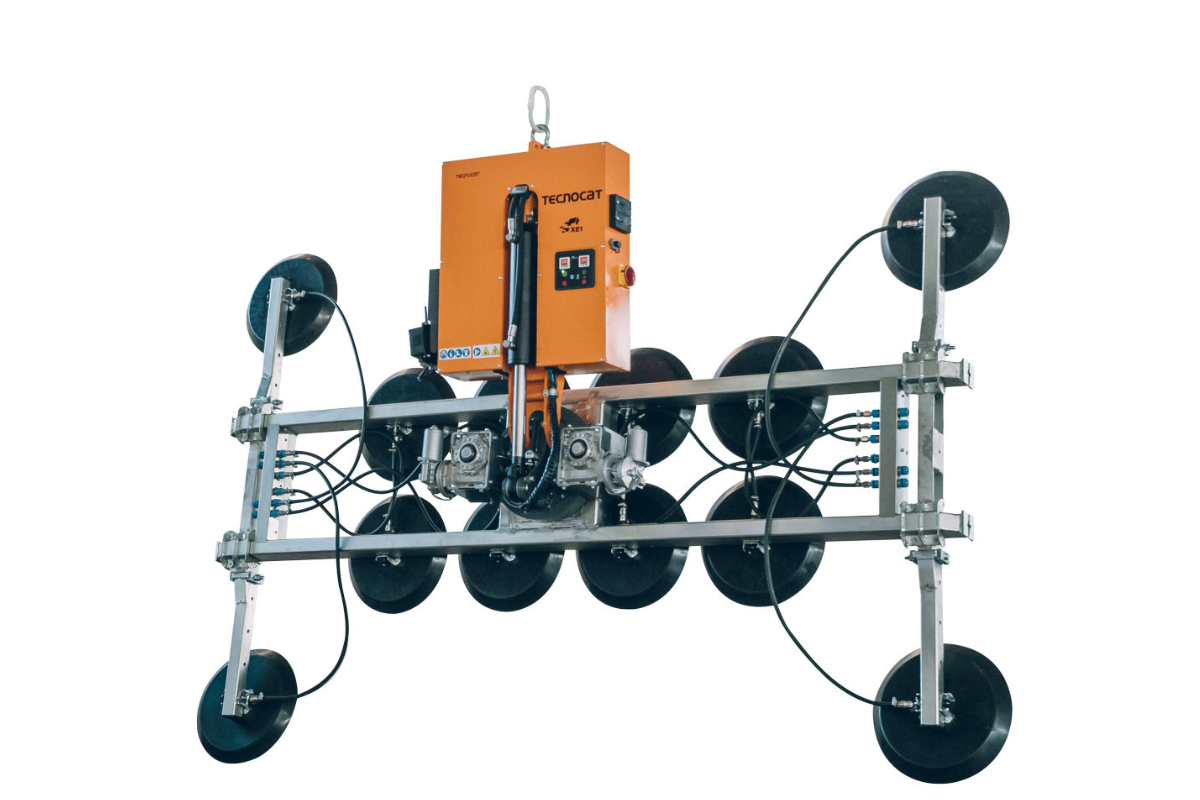

XE1-2500
Manipulación motorizada de vidrio de gran formato, con parrillas para vidrio plano o curvo.
- Carga máxima en plano
- 2.500 kg
- Carga máxima en curvo
- 1.600 kg
- Movimientos
- Rotación y basculación motorizadas
En tu trabajo
Instalar vidrio en obra.
- Elevación de hojas de gran formato.
- Instalación con parrilla seleccionada según la geometría del vidrio.
Conoce cómo trabaja
La tecnología, al detalle.
Movimientos
Rotación y basculación motorizadas.
Configuración
Modular.
Demostraciones del equipo
El trabajo, en vídeo.
XE1-2500 · Demostración
Vídeo facilitado por GLASSAMERICA. La versión, accesorios y parrilla pueden variar respecto a la configuración que se solicite.

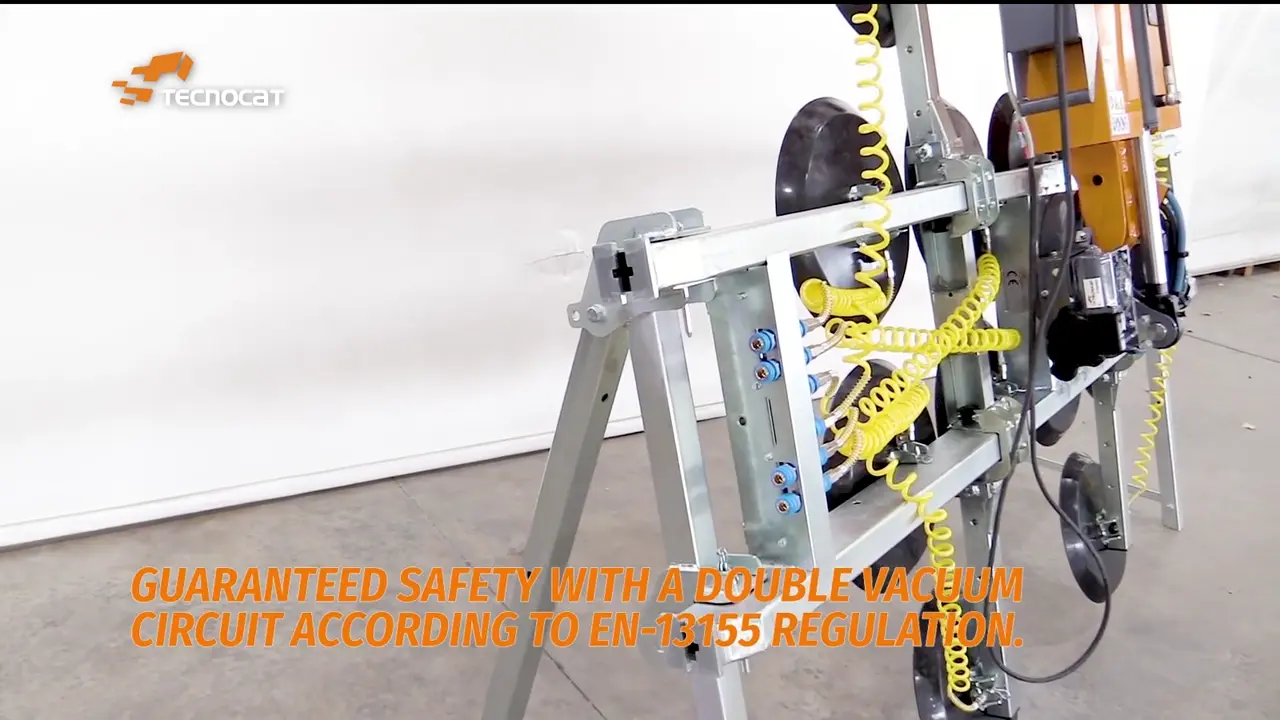

Abrir vídeo ↗XE1-2500G – TECNOCAT WORK SERIES
Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.
Ver en YouTube ↗TECNOCAT · XE1-2500
Datos técnicos.
- Carga máxima en plano
- 2.500 kg
- Carga máxima en curvo
- 1.600 kg
- Movimientos
- Rotación y basculación motorizadas
- Configuración
- Modular
- Alimentación
- Batería; opción a red
La capacidad depende de la parrilla y del número de platos. Confirma el montaje y la carga admisible para el formato de tu vidrio.
Dimensiones y montaje
Configuraciones y planos.

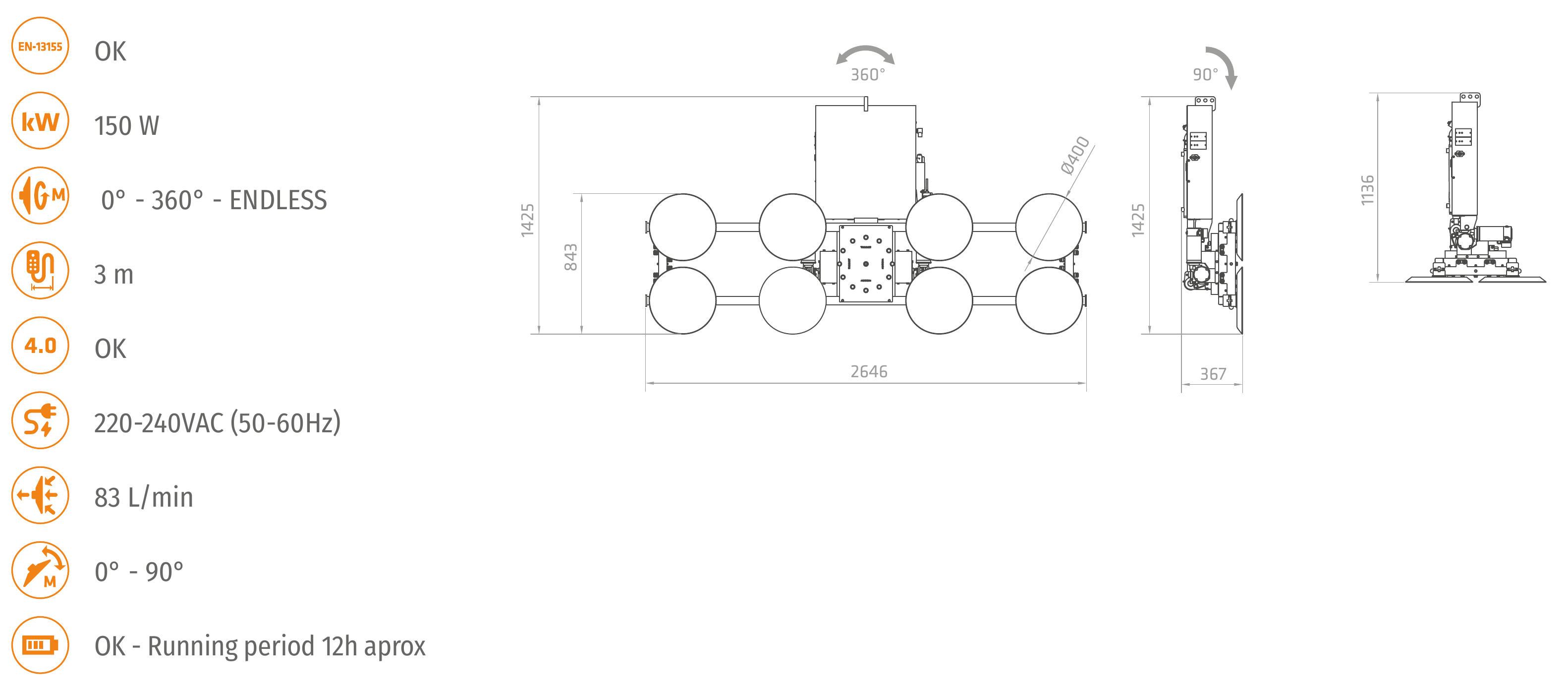

XE1-2500G-A
- Carga indicada
- 2000 kg
- Carga EN 13155
- 1000 kg
- Tara
- 230 kg
XE1-2500G-A
Plano y dimensiones

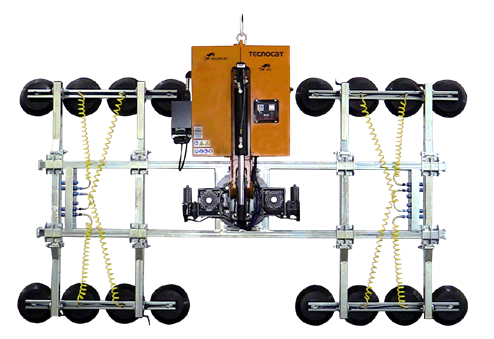

XE1-2500G-B
- Carga indicada
- 2500 kg
- Carga EN 13155
- 1500 kg
- Tara
- 280 kg
XE1-2500G-B
Plano y dimensiones

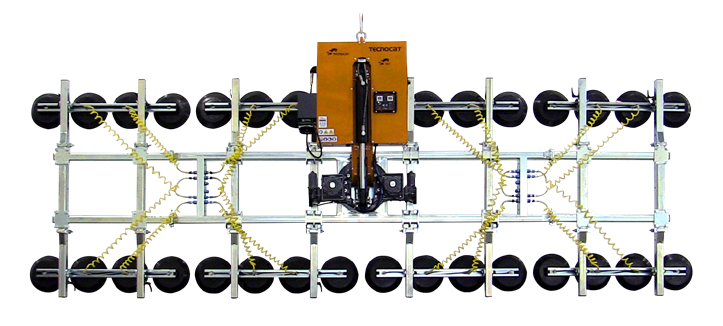

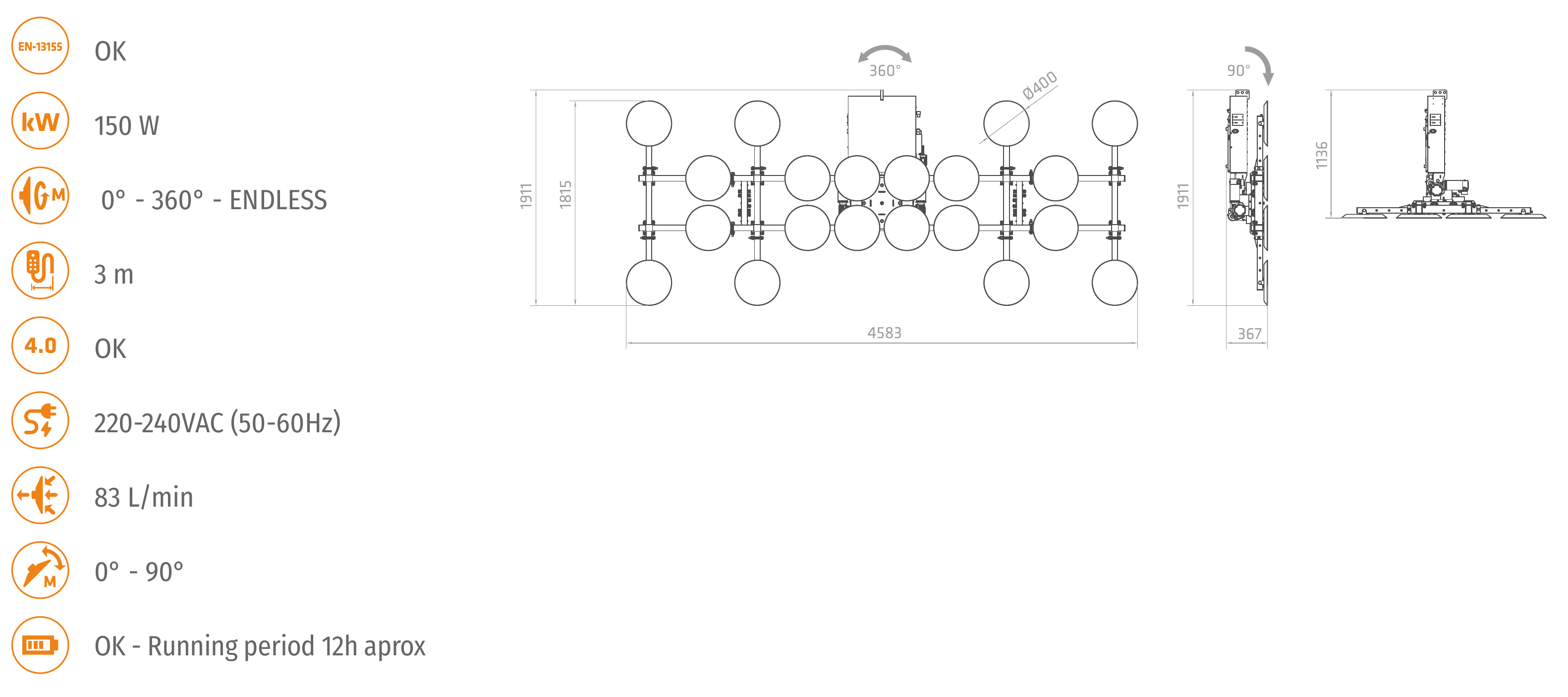

XE1-2500G-C
- Carga indicada
- 2500 kg
- Carga EN 13155
- 2500 kg
- Tara
- 370 kg
XE1-2500G-C
Plano y dimensiones

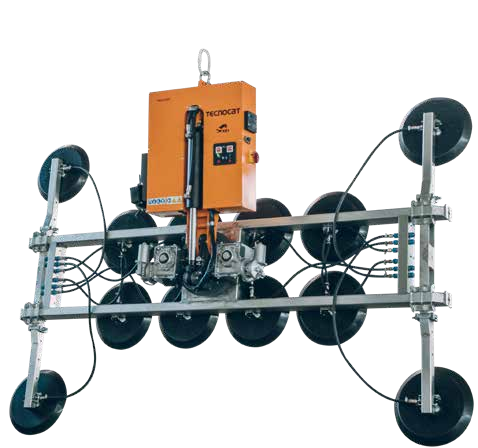

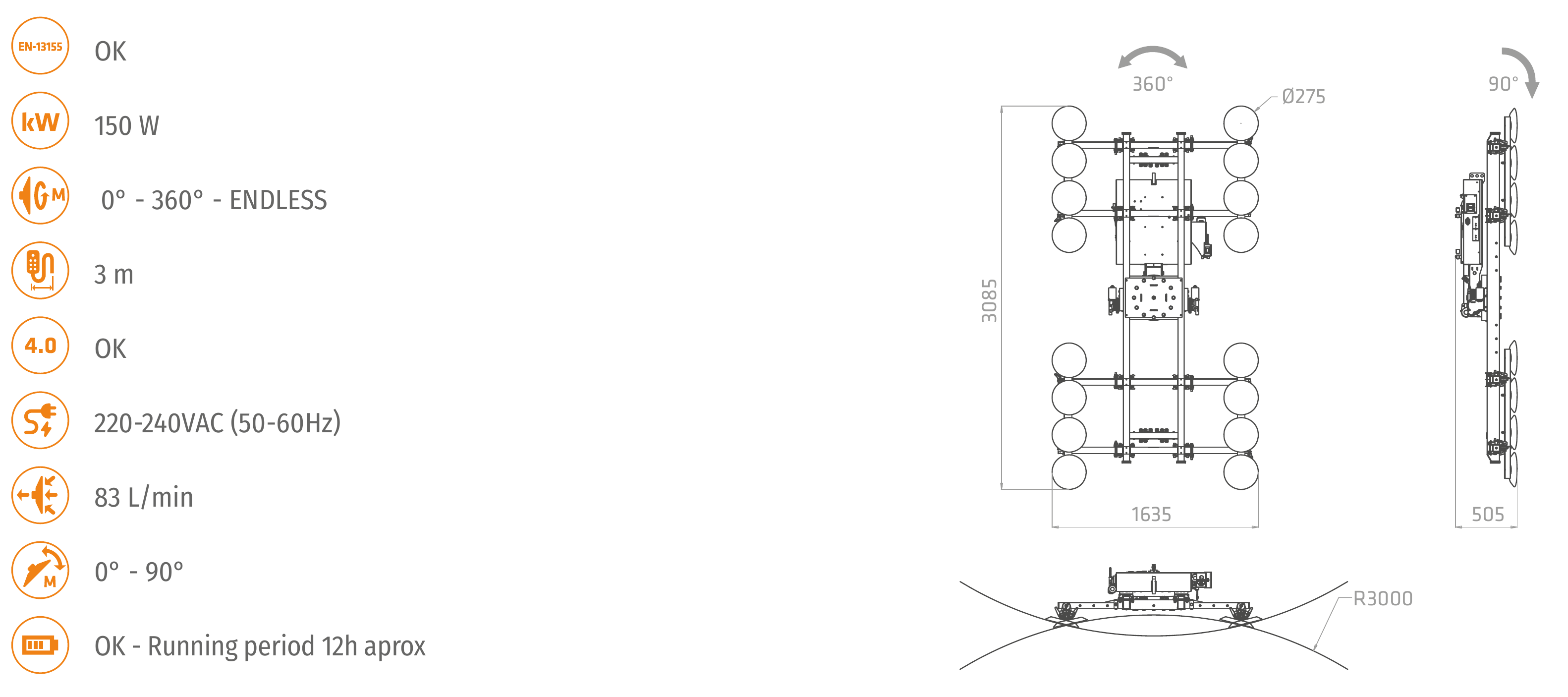

XE1-2500G + 4KIT CURVO
- Carga indicada
- 800 kg
- Carga EN 13155
- 800 kg
- Tara
- 295 kg
XE1-2500G + 4KIT CURVO
Plano y dimensiones

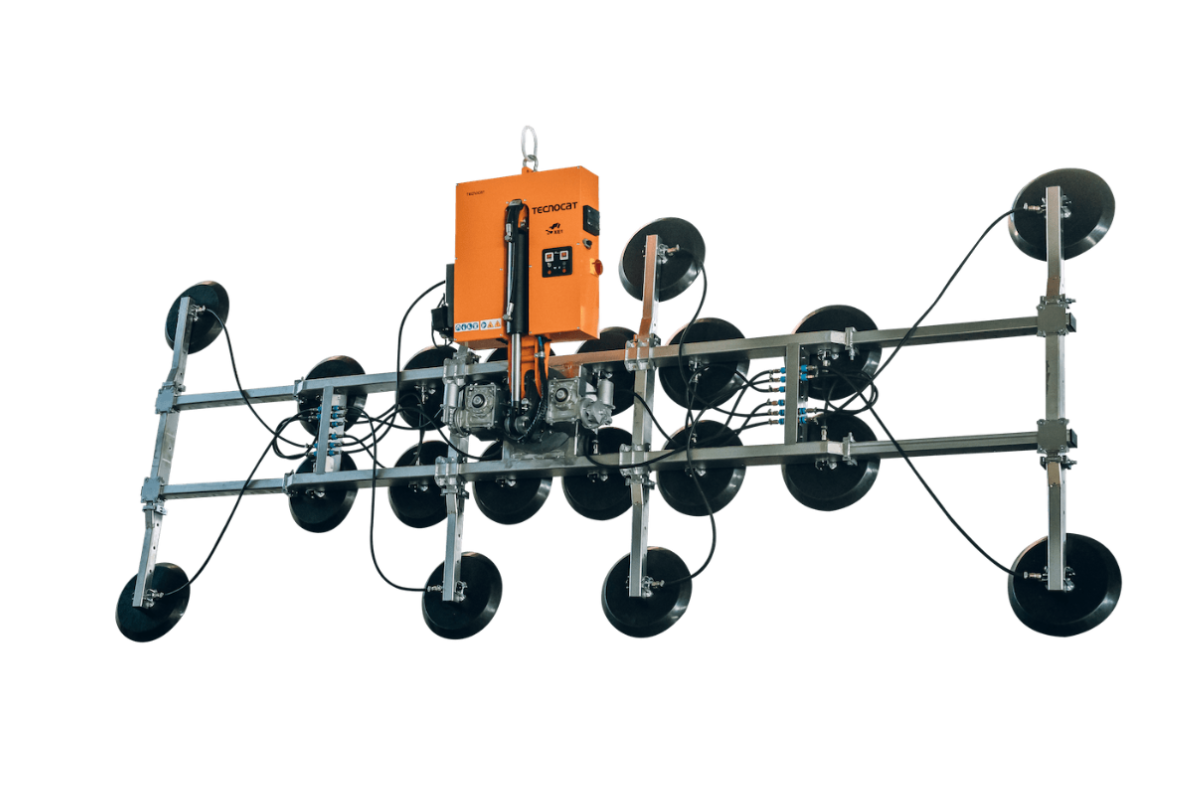

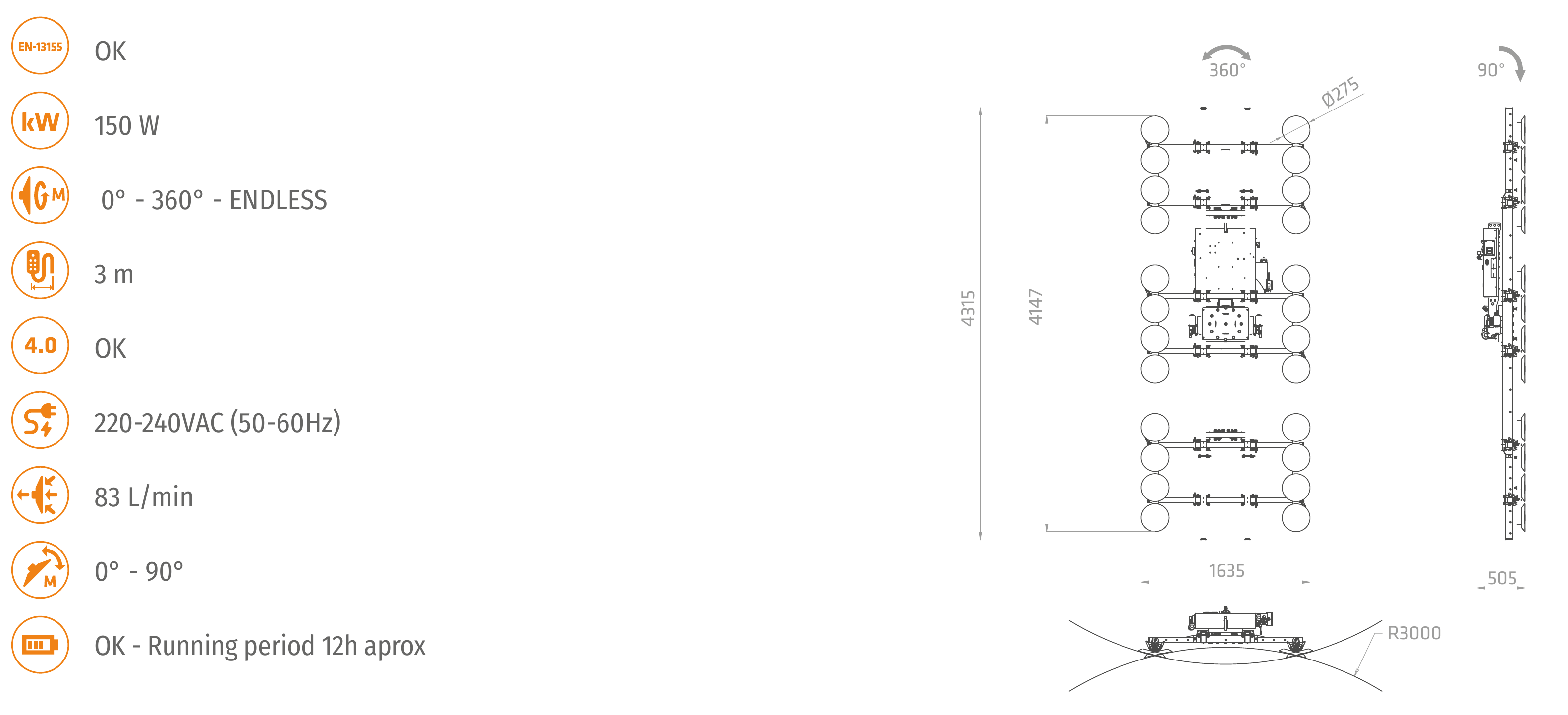

XE1-2500G + 6KIT CURVO
- Carga indicada
- 1200 kg
- Carga EN 13155
- 1200 kg
- Tara
- 375 kg
XE1-2500G + 6KIT CURVO
Plano y dimensiones

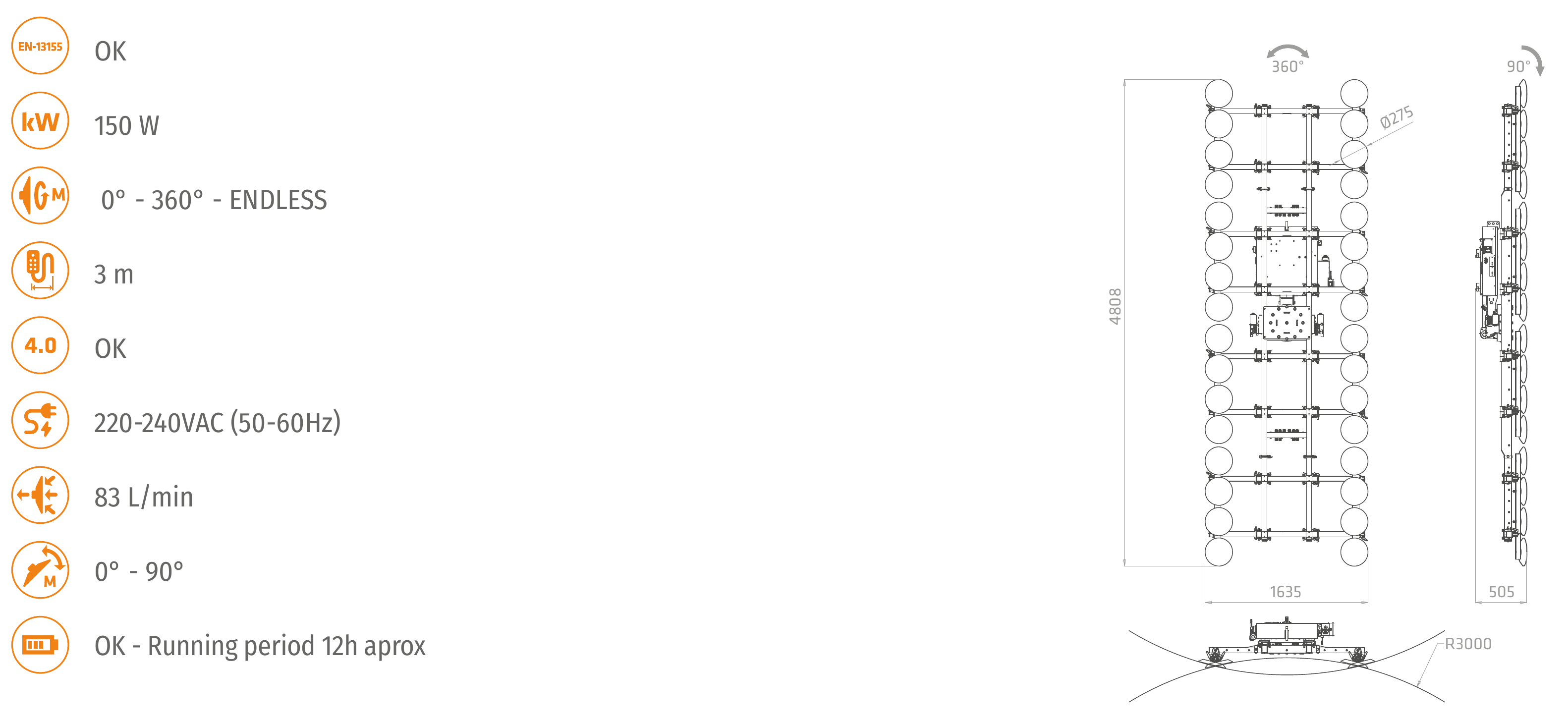

XE1-2500G + 8KIT CURVO
- Carga indicada
- 1600 kg
- Carga EN 13155
- 1600 kg
- Tara
- 420 kg
XE1-2500G + 8KIT CURVO
Plano y dimensiones
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.

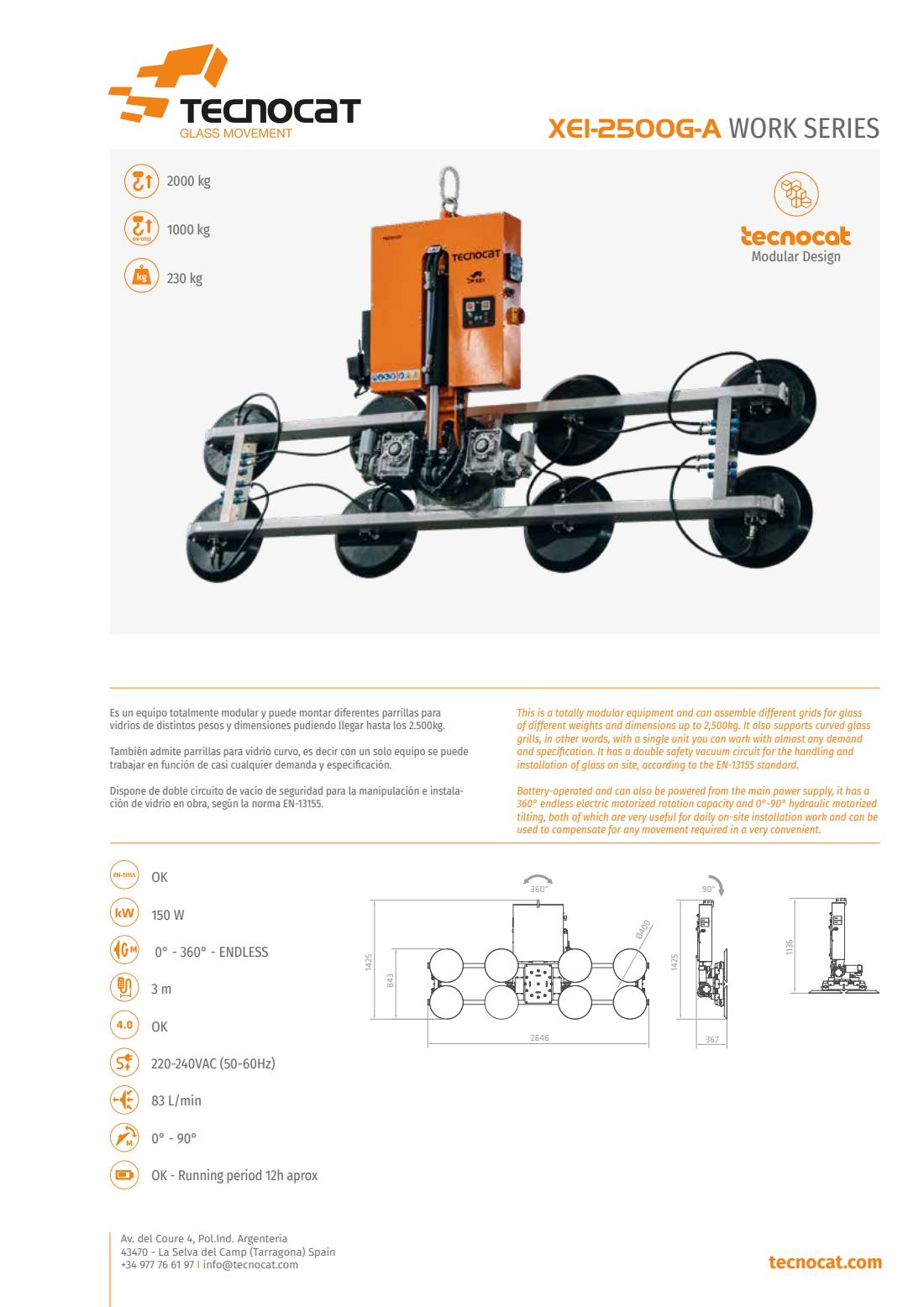

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 6 páginas
XE1-2500
Consulta las dimensiones, las variantes y los datos del fabricante.
