TECNOCAT · Ventosas para obra ↗

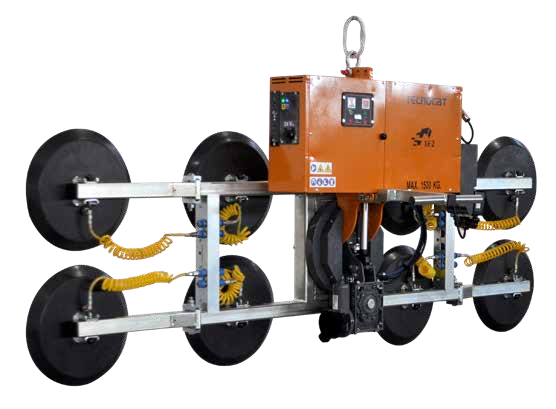

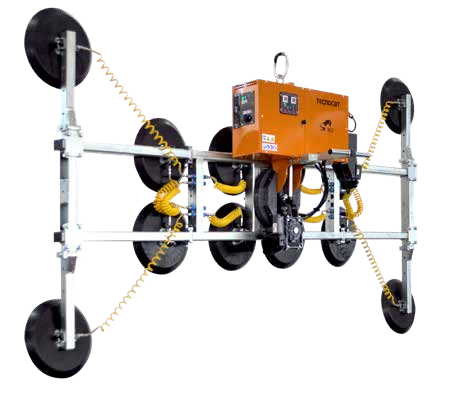

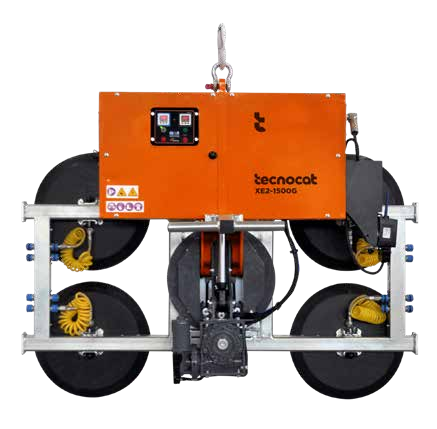

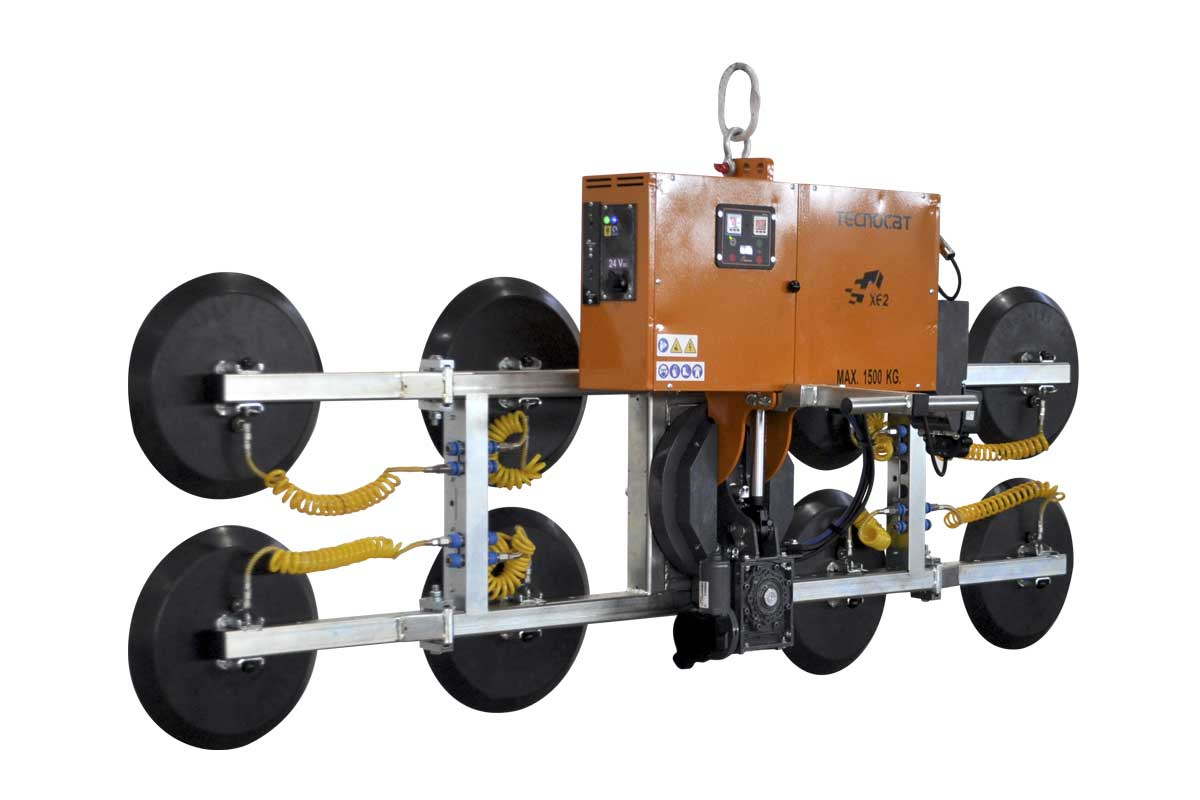

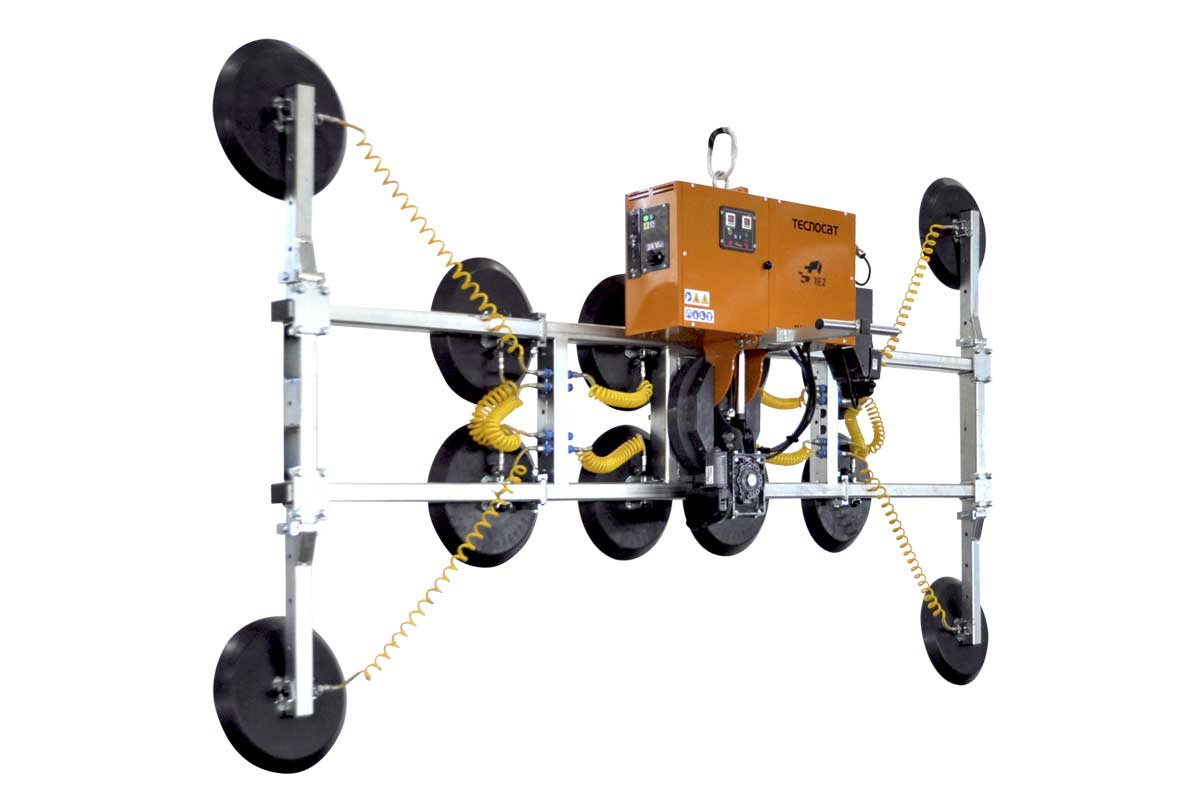

XE2-1500G
Ventosa motorizada con parrillas configurables para instalar vidrio de gran formato.
- Carga máxima en plano
- 1.500 kg
- Carga máxima en curvo
- 800 kg
- Rotación
- Motorizada 360°

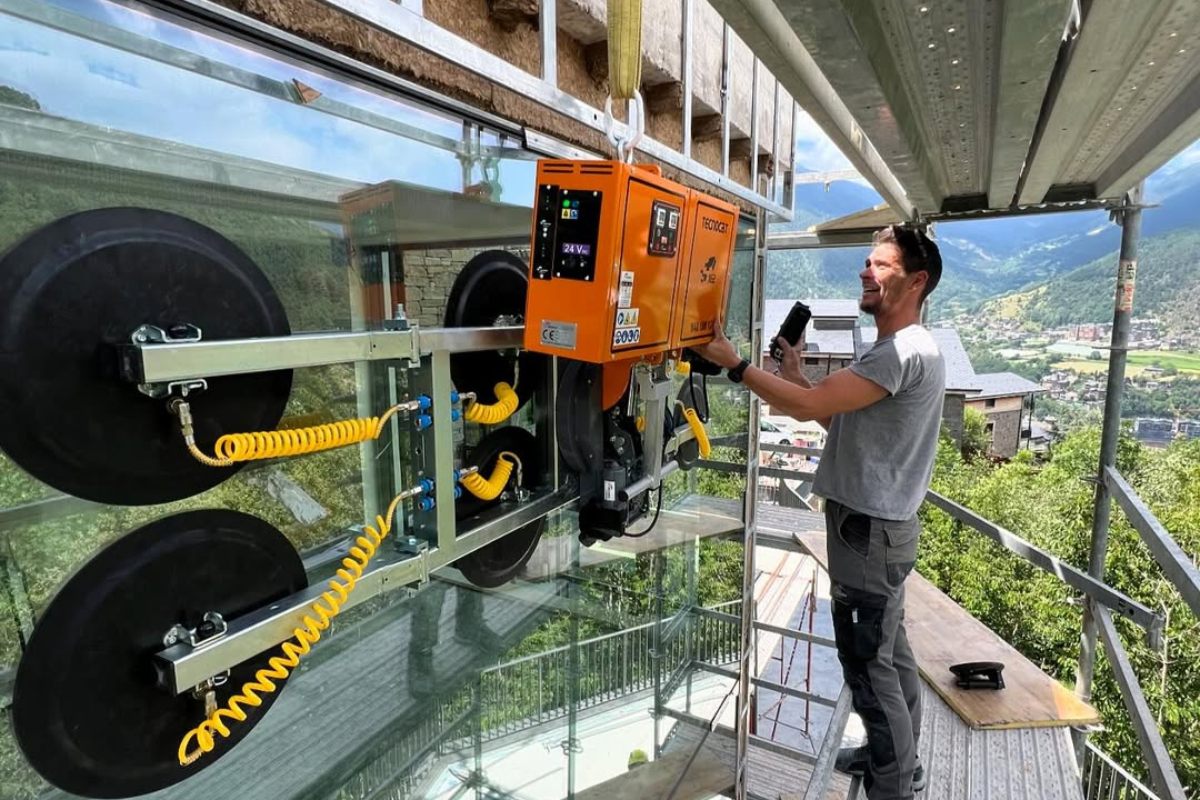

En tu trabajo
Instalar vidrio en obra.

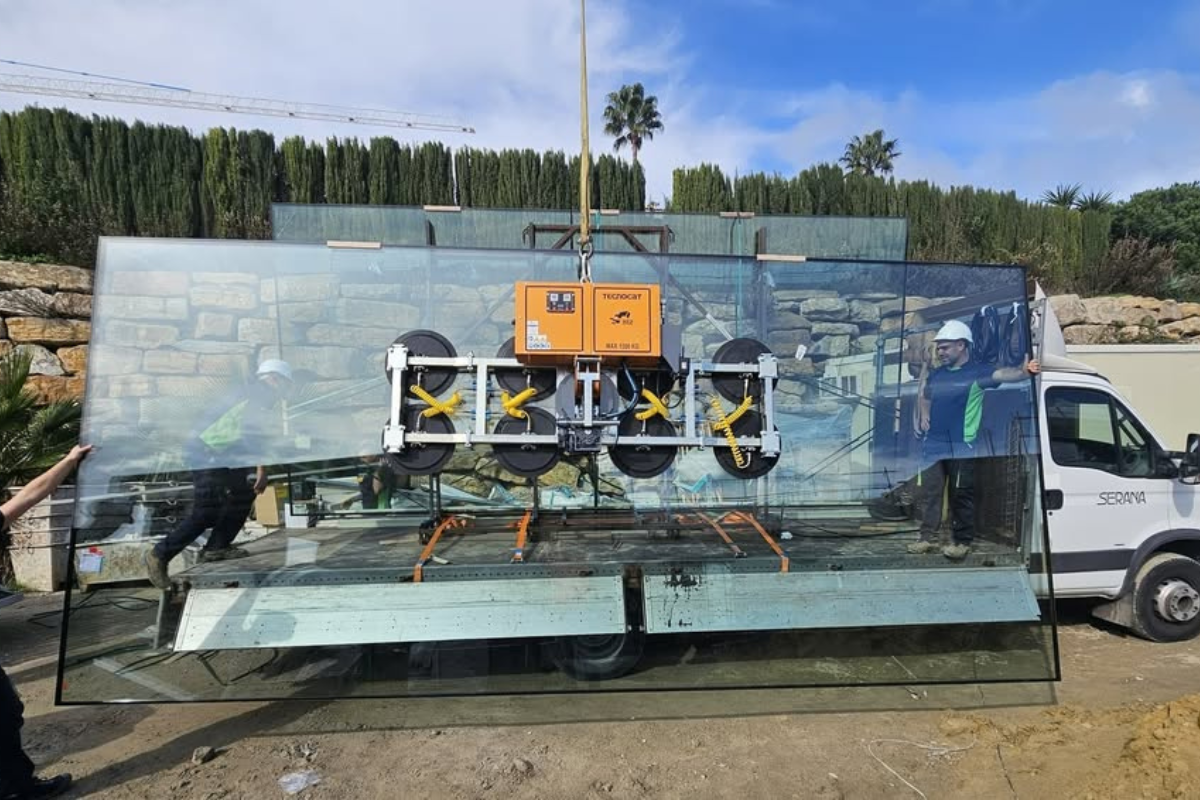

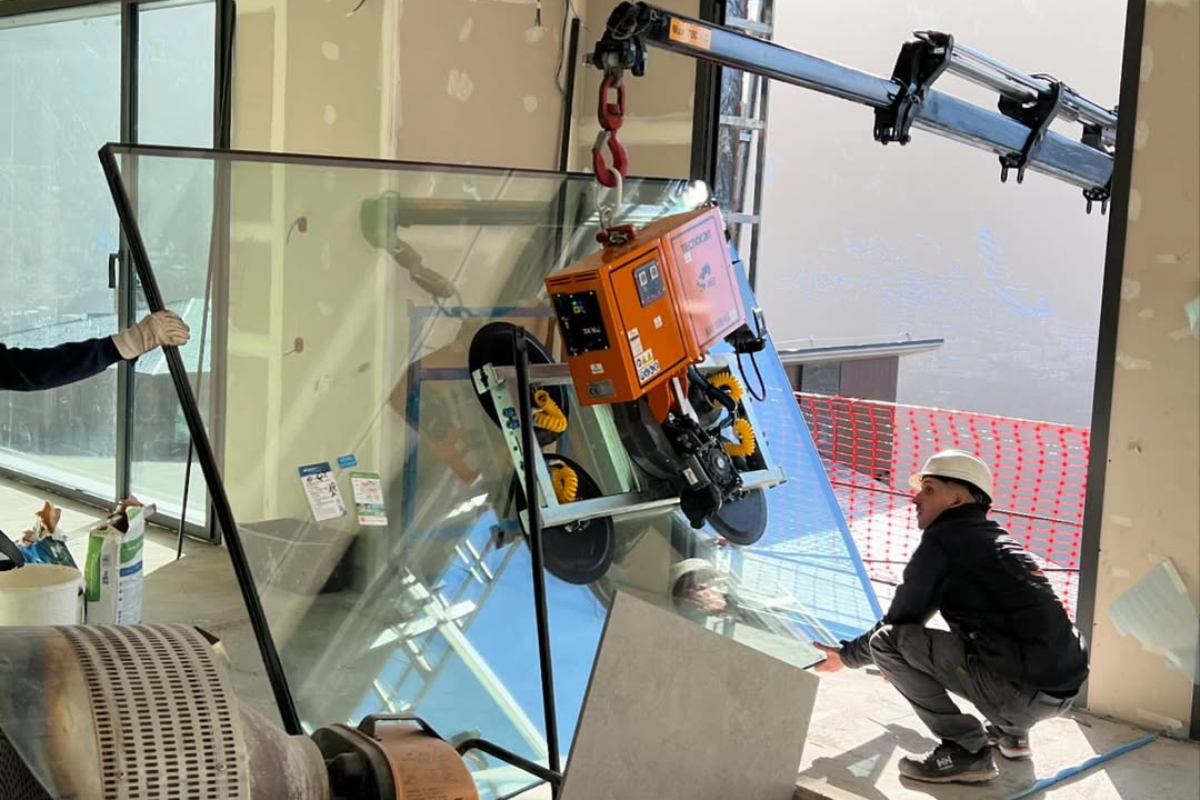

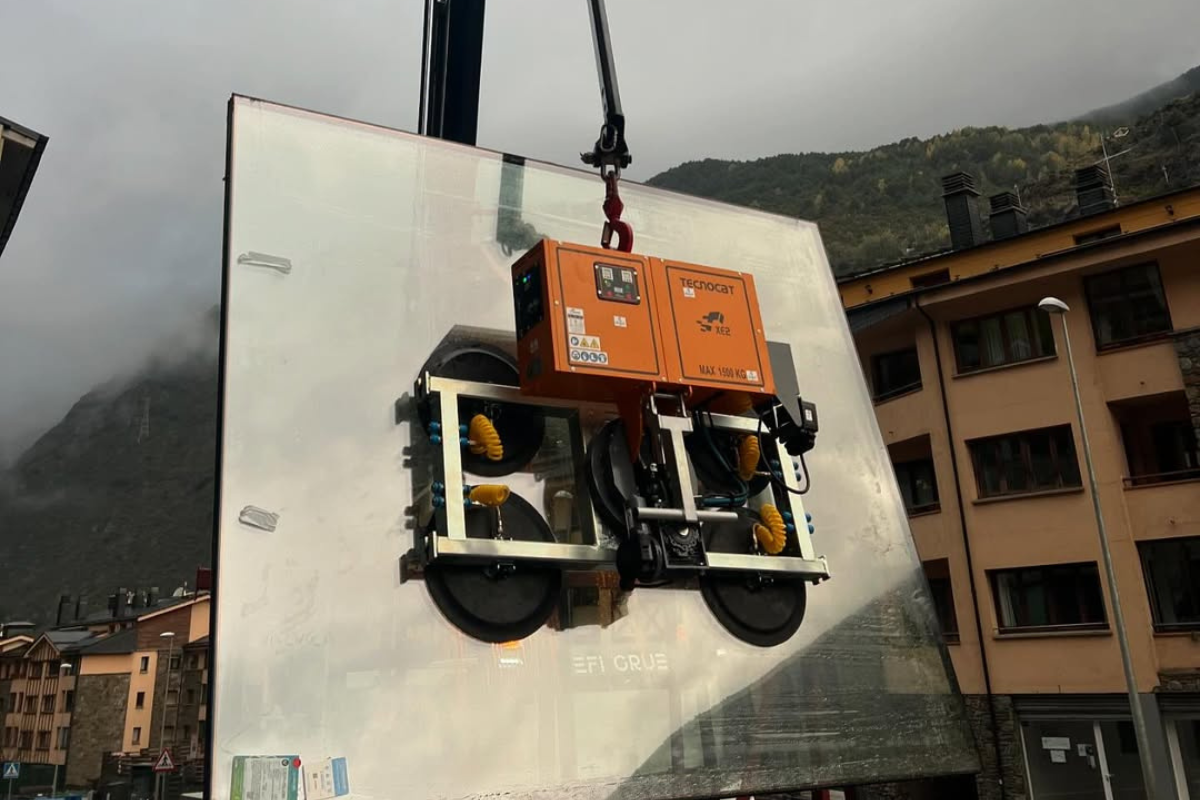

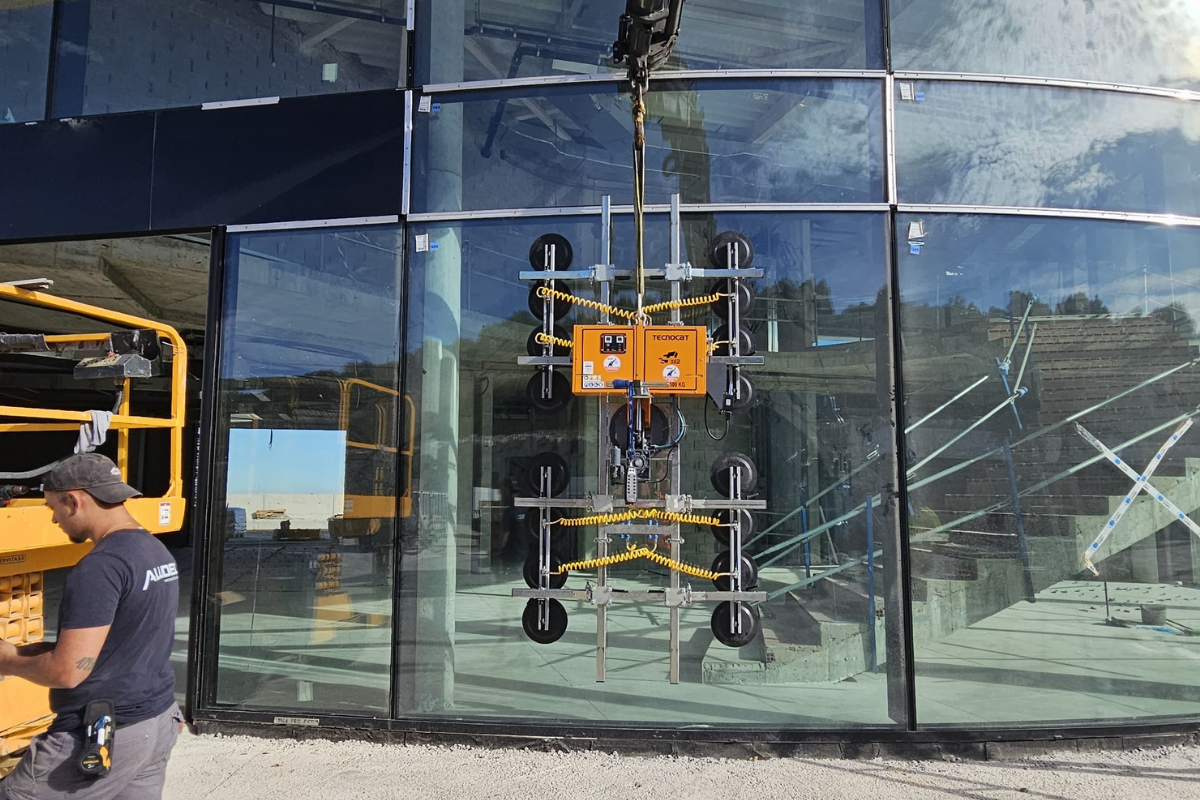

- Instalación de vidrio pesado en obra.
- Selección de la parrilla según geometría y superficie de agarre.
Conoce cómo trabaja
La tecnología, al detalle.
Rotación
Motorizada 360°.
Basculación
Motorizada 90°.
TECNOCAT · XE2-1500G
Datos técnicos.
- Carga máxima en plano
- 1.500 kg
- Carga máxima en curvo
- 800 kg
- Rotación
- Motorizada 360°
- Basculación
- Motorizada 90°
- Alimentación
- Batería recargable
- Tara mínima
- 158 kg
Las capacidades máximas corresponden a configuraciones concretas. El número de platos, la tara y la capacidad cambian con la parrilla. Comprobar la tabla de carga del conjunto.
Dimensiones y montaje
Configuraciones y planos.

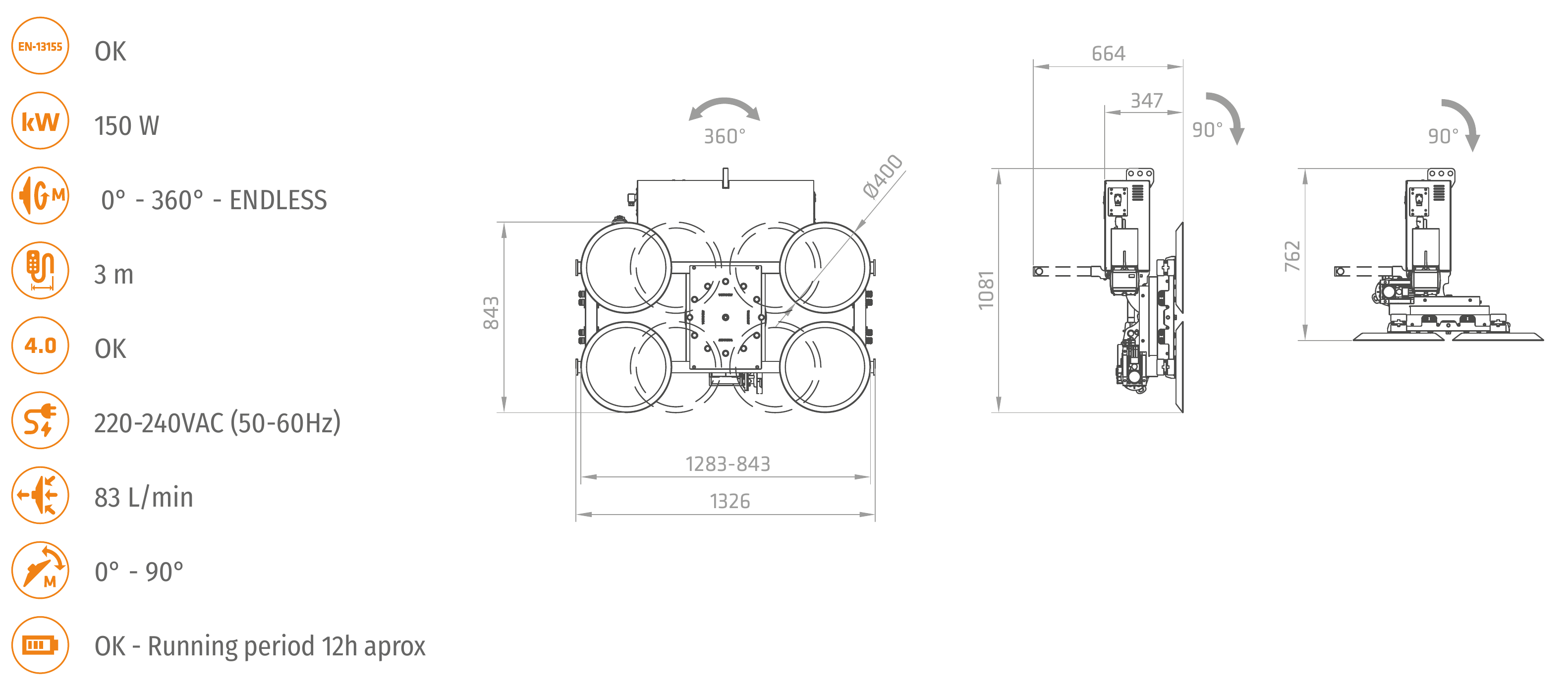

XE2-1500G-A
- Carga indicada
- 1000 kg
- Carga EN 13155
- 500 kg
- Tara
- 158 kg
XE2-1500G-A
Plano y dimensiones

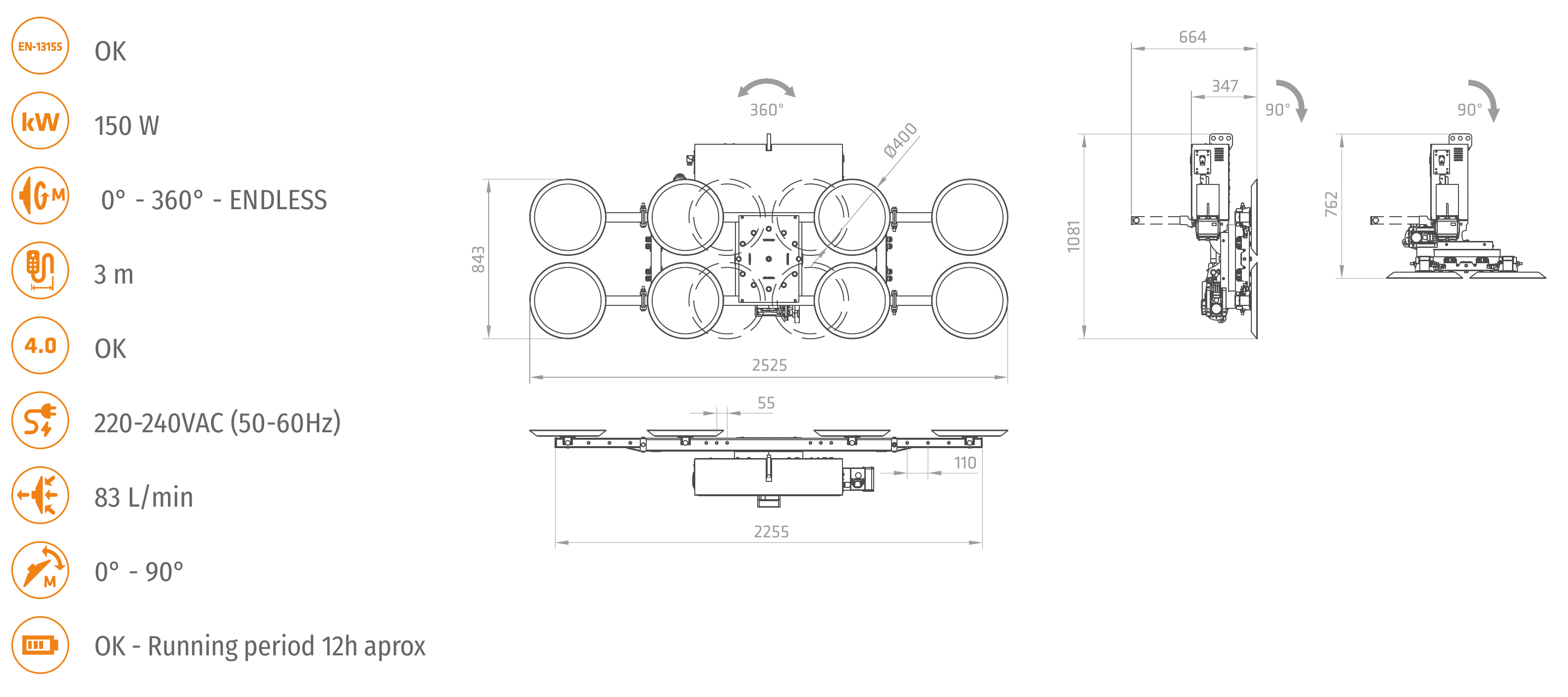

XE2-1500G-C
- Carga indicada
- 1500 kg
- Carga EN 13155
- 1000 kg
- Tara
- 190 kg
XE2-1500G-C
Plano y dimensiones
XE2-1500G-E
- Carga indicada
- 1500 kg
- Carga EN 13155
- 1500 kg
- Tara
- 249 kg
XE2-1500G-E
Plano y dimensiones

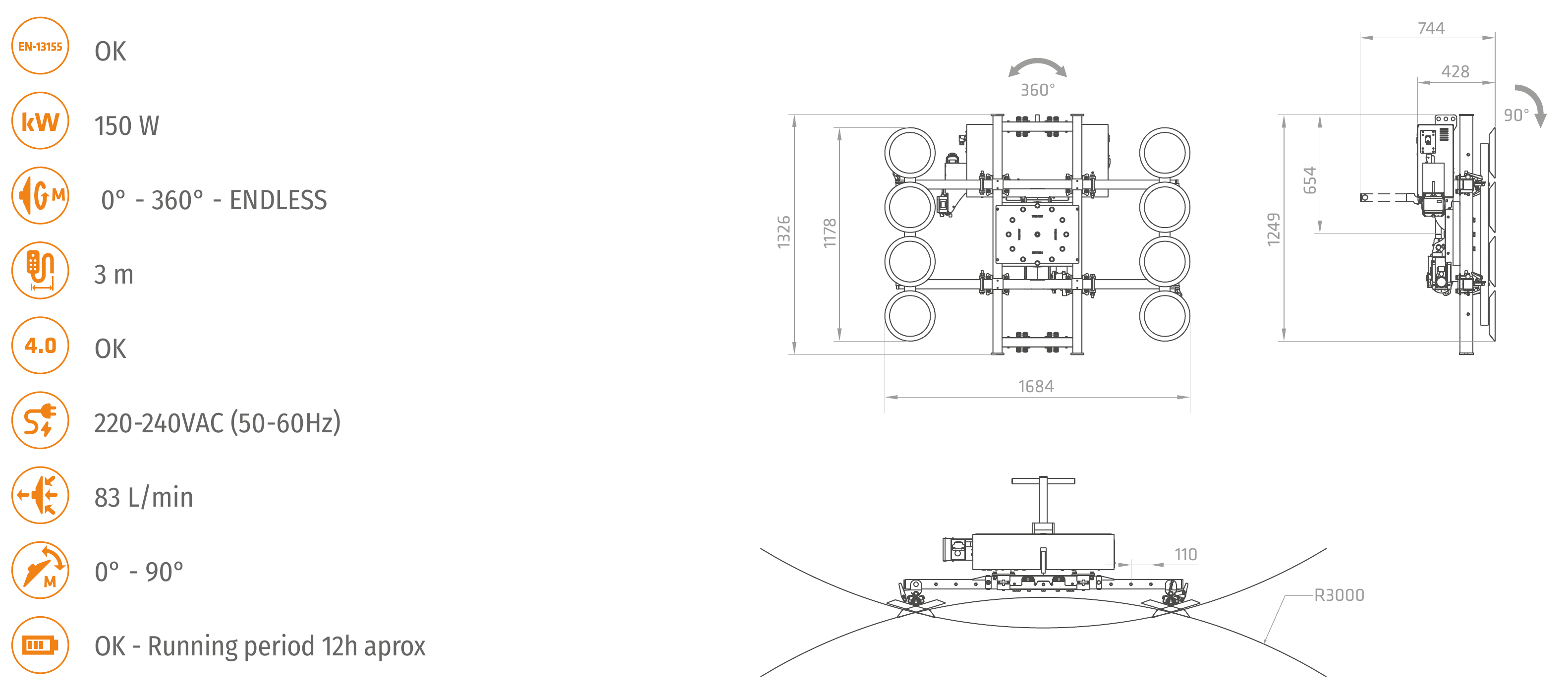

XE2-1500G + 2KIT CURVO
- Carga indicada
- 400 kg
- Carga EN 13155
- 400 kg
- Tara
- 200 kg

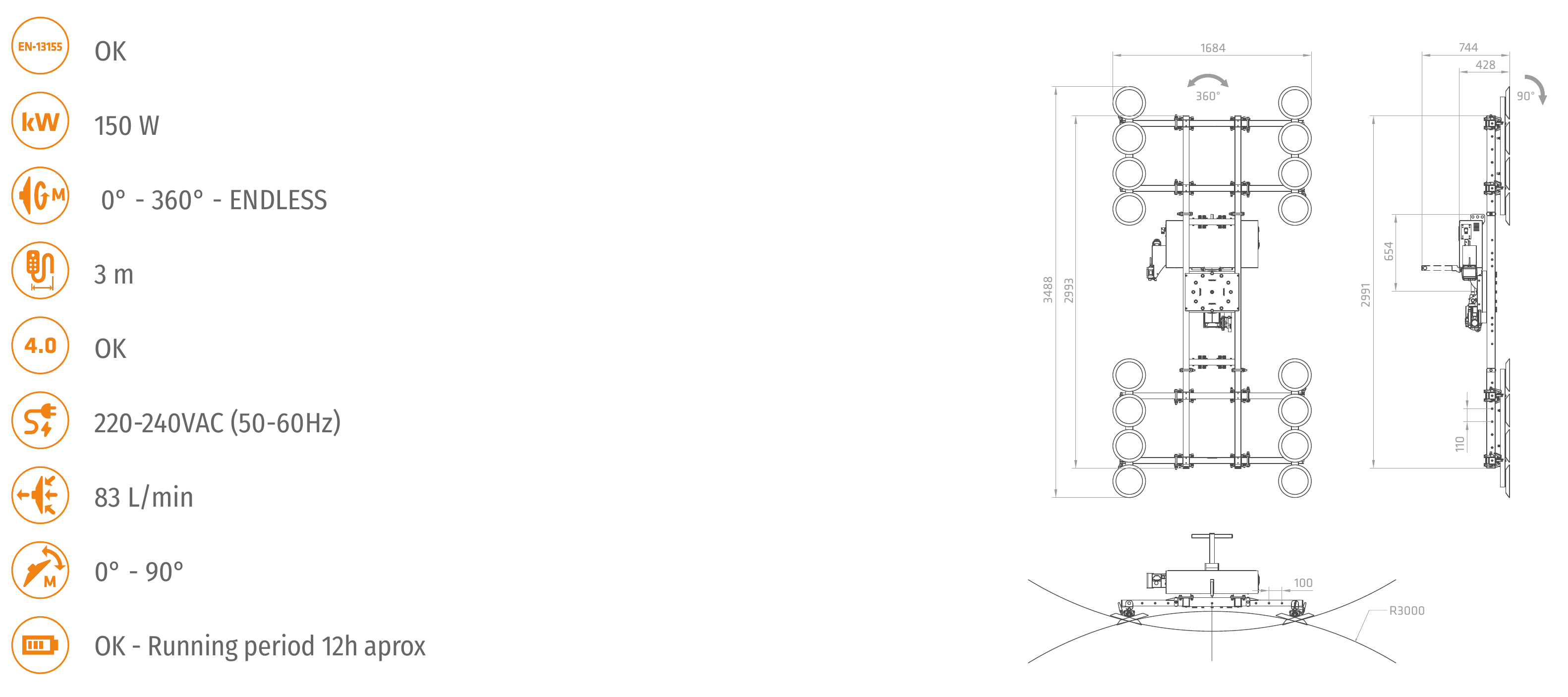

XE2-1500G + 4KIT CURVO
- Carga indicada
- 800 kg
- Carga EN 13155
- 800 kg
- Tara
- 270 kg

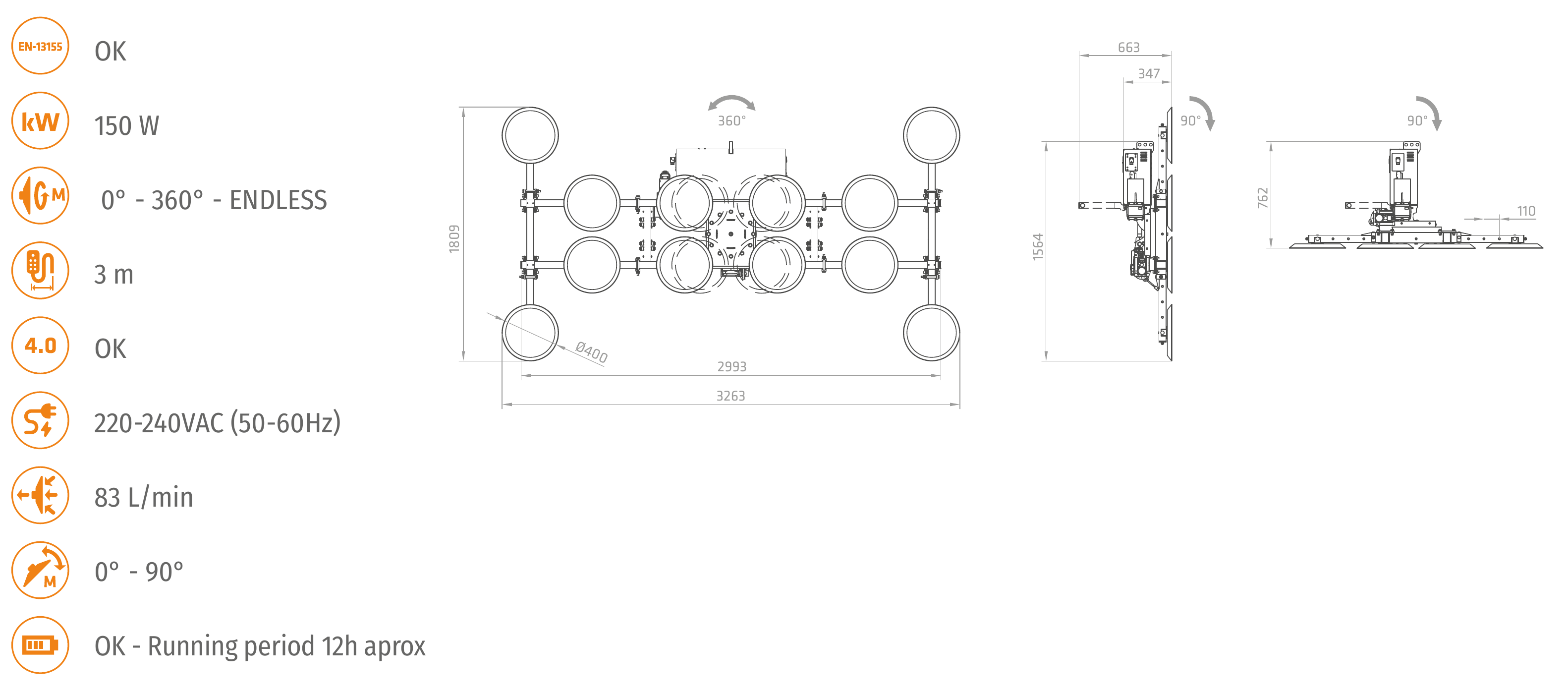

Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.

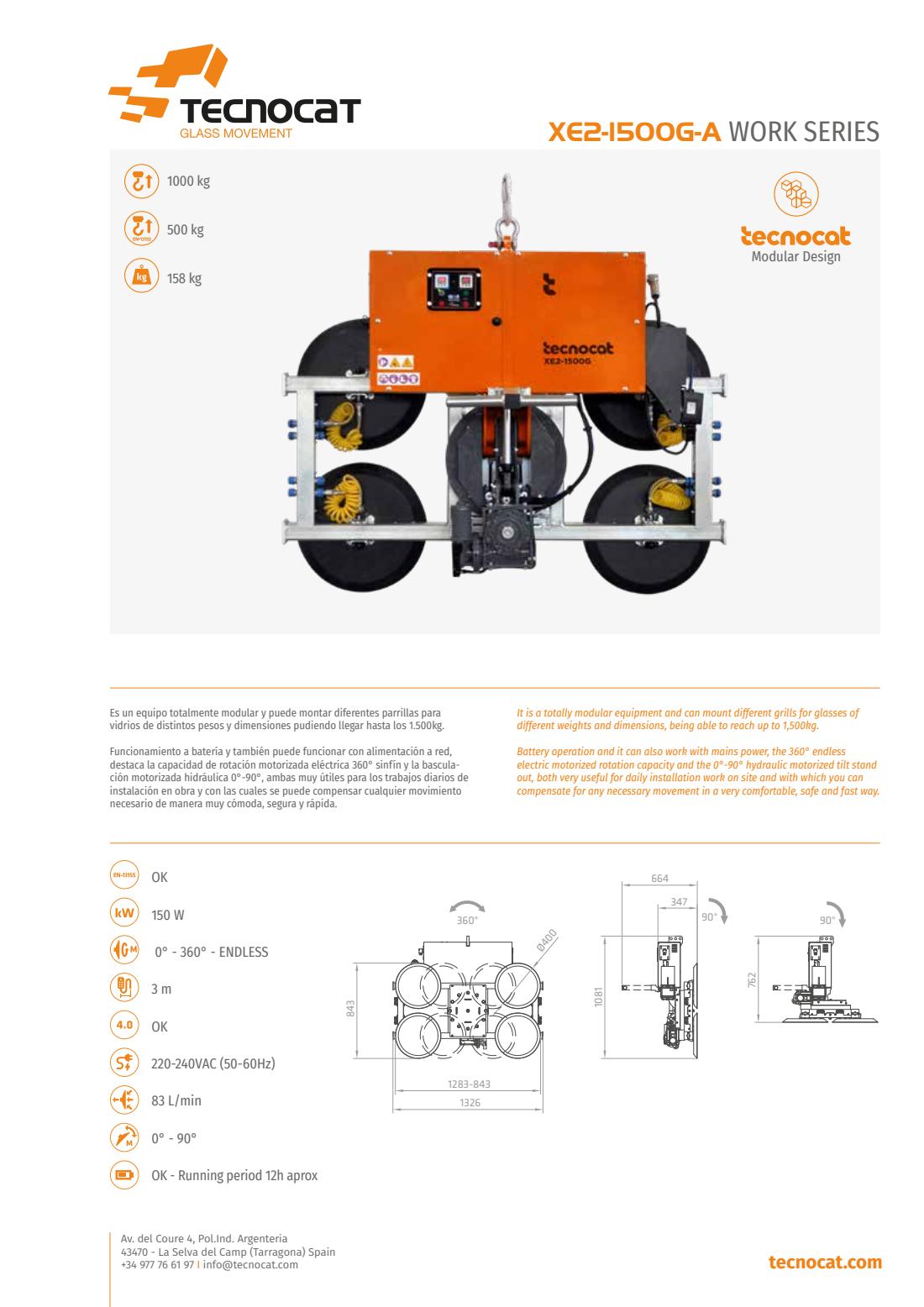

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 5 páginas
XE2-1500
Consulta las dimensiones, las variantes y los datos del fabricante.
