Rotación
Motorizada 360°.
TECNOCAT · Ventosas para obra ↗

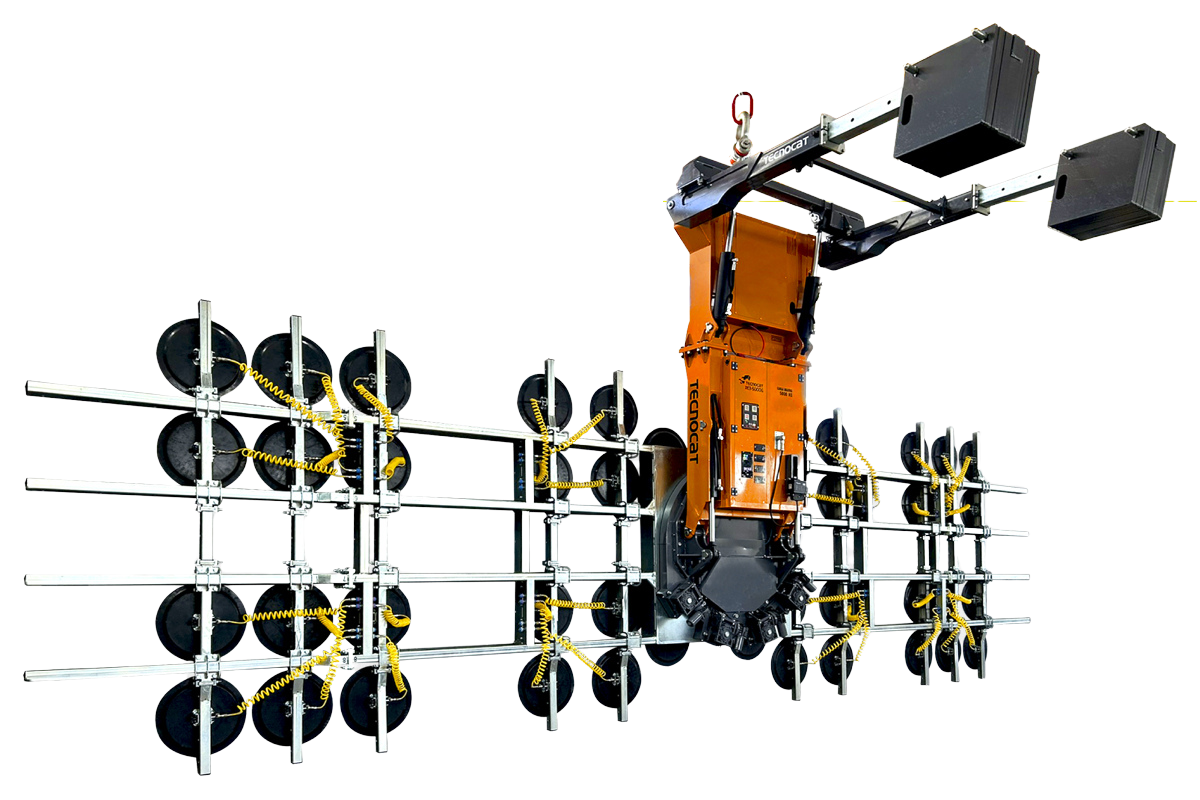

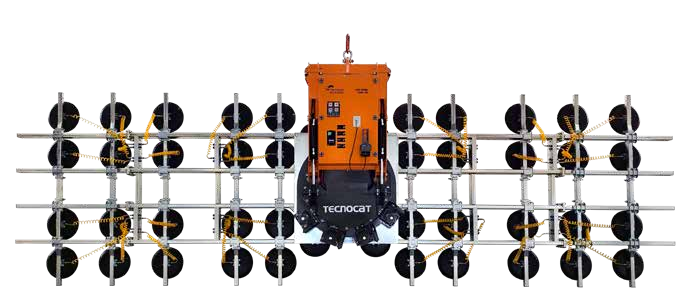

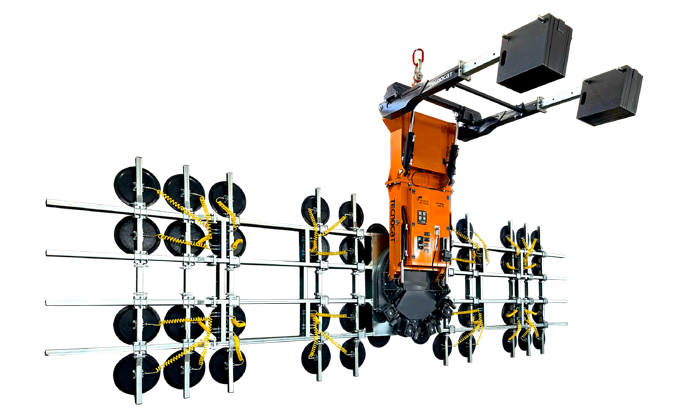

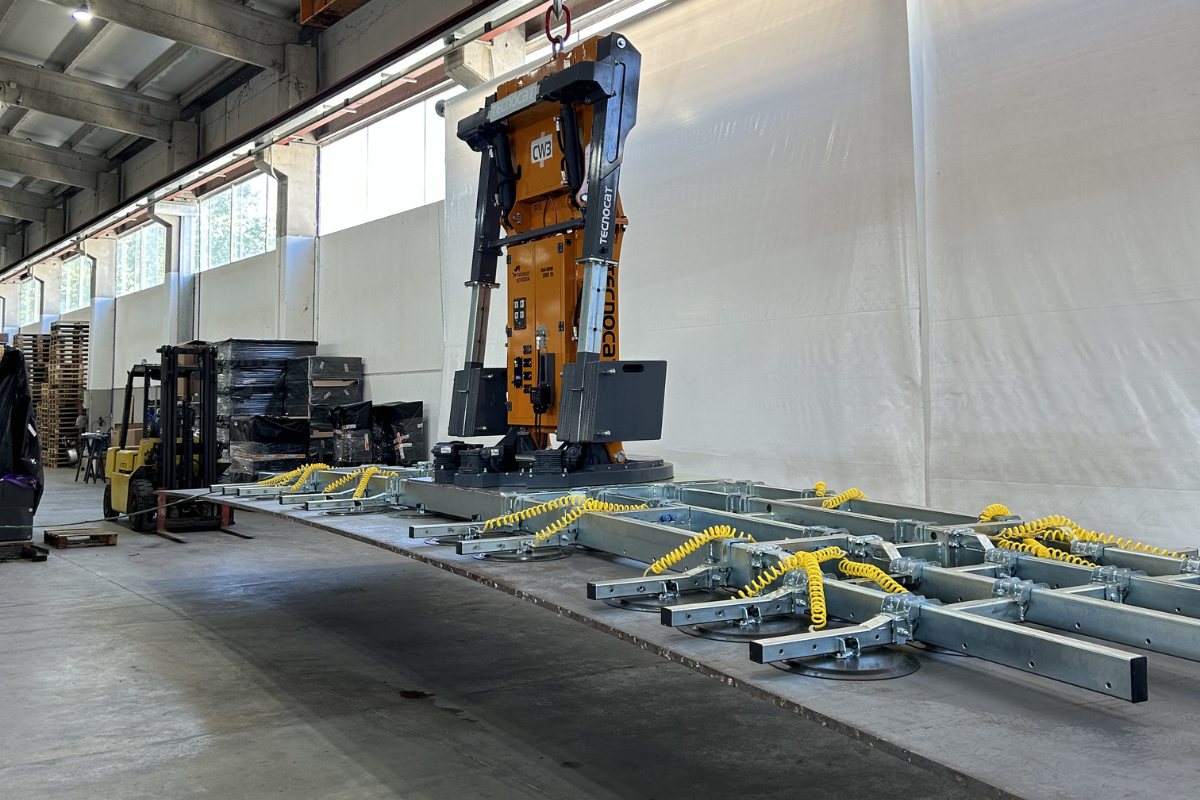

XE3-5000G
Ventosa motorizada con parrillas configurables para instalar vidrio de gran formato.
- Carga máxima en plano
- 5.000 kg
- Rotación
- Motorizada 360°
- Basculación
- Motorizada 90°
En tu trabajo

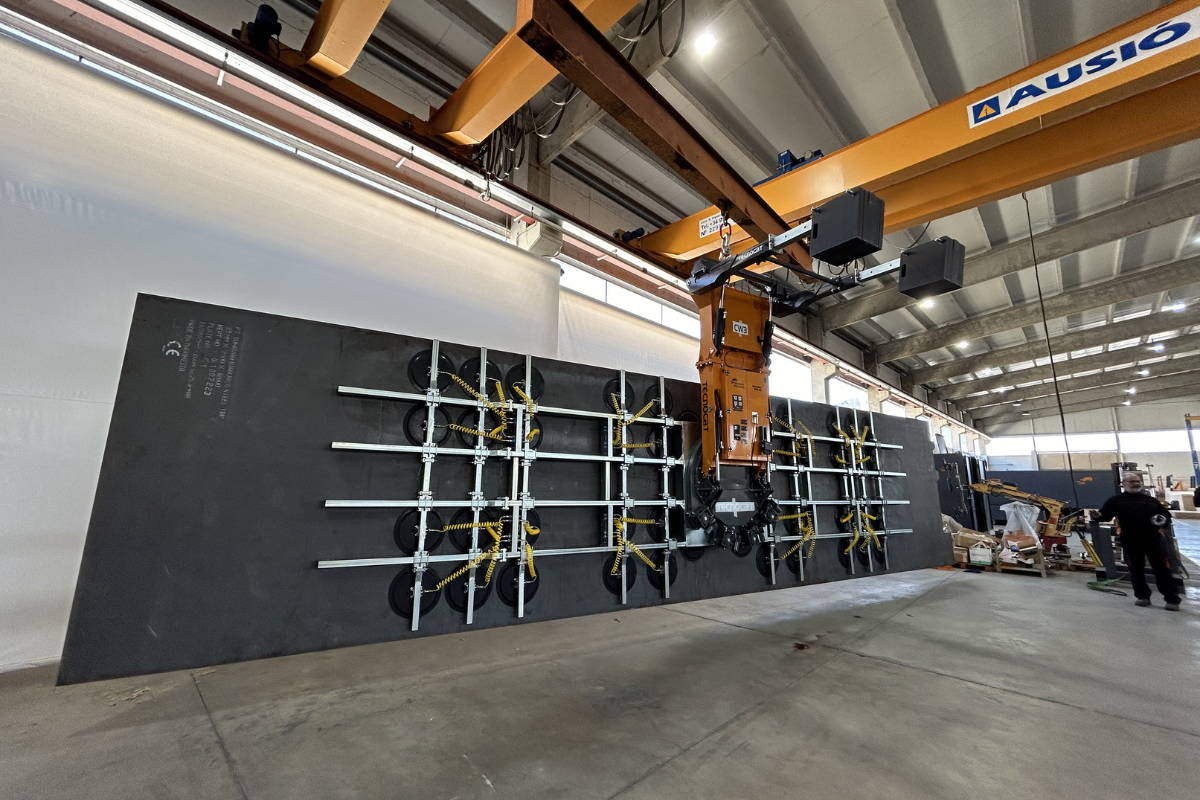

Instalar vidrio en obra.
- Instalación de vidrio pesado en obra.
- Selección de la parrilla según geometría y superficie de agarre.
Conoce cómo trabaja
La tecnología, al detalle.
Basculación
Motorizada 90°.
Alimentación
Batería recargable.
Demostraciones del equipo
El trabajo, en vídeo.
XE3-5000G - TECNOCAT WORK SERIES (TIMELAPSE)
Vídeo del canal oficial TECNOCAT. La versión y los accesorios mostrados se identifican en el título del vídeo.
Ver en YouTube ↗TECNOCAT · XE3-5000G
Datos técnicos.
- Carga máxima en plano
- 5.000 kg
- Rotación
- Motorizada 360°
- Basculación
- Motorizada 90°
- Alimentación
- Batería recargable
- Tara mínima
- 1.342 kg
Las capacidades máximas corresponden a configuraciones concretas. El número de platos, la tara y la capacidad cambian con la parrilla. Comprobar la tabla de carga del conjunto.
Dimensiones y montaje
Configuraciones y planos.

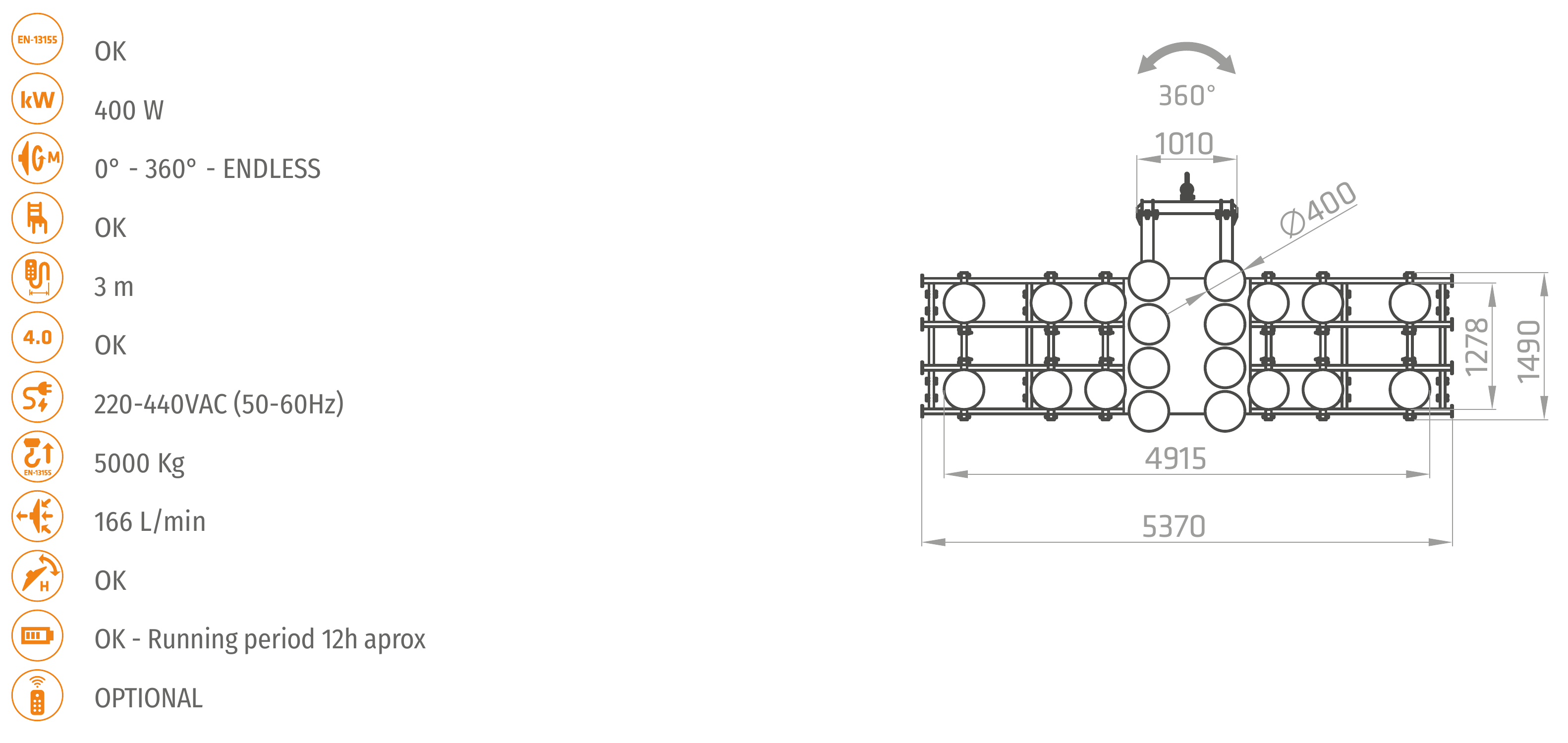

XE3-5000G · 20 platos
- Carga
- 2500 kg
- Tara
- 1342 kg

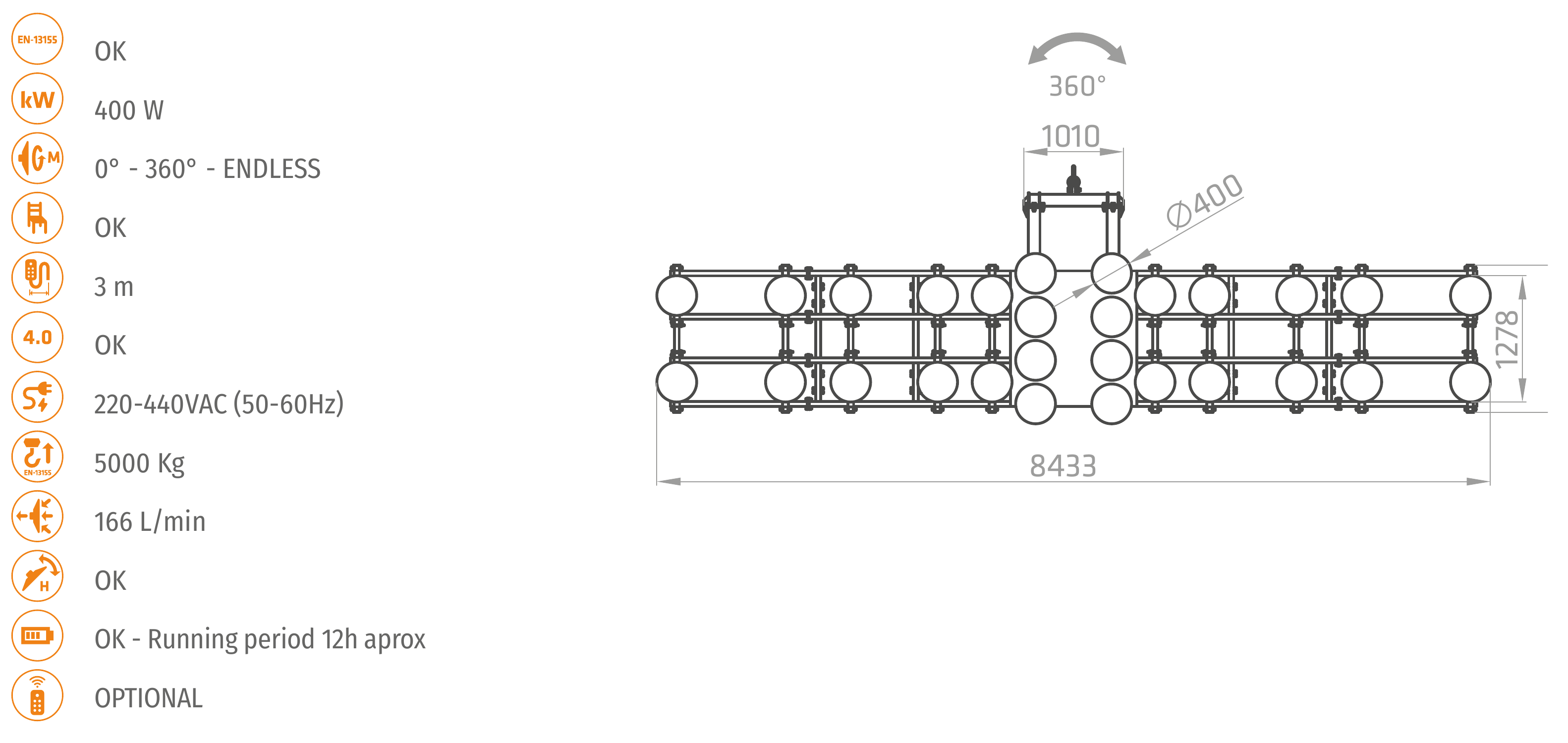

XE3-5000G · 28 platos
- Carga
- 3000 kg
- Tara
- 1560 kg
XE3-5000G · 48 platos
- Carga
- 5000 kg
- Tara
- 2914 kg

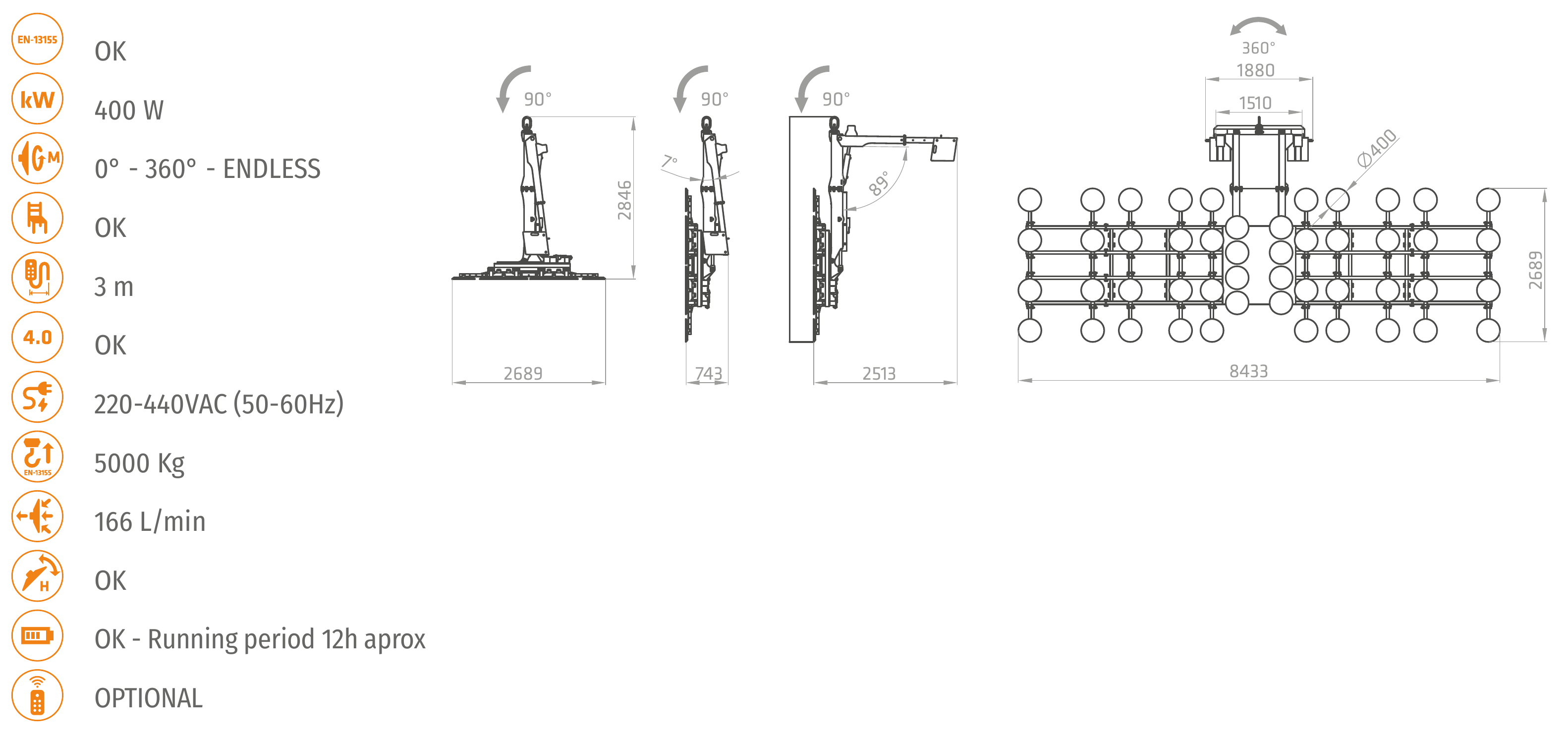

XE3-5000G · 48 platos
Plano y dimensiones
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.
Documentación TECNOCAT
Fichas y planos originales.
PDF original · 3 páginas
XE3-5000
Consulta las dimensiones, las variantes y los datos del fabricante.
