Curvaturas diferentes
La parrilla admite vidrio cóncavo desde R750 y convexo desde R430.
TECNOCAT · Ventosas para obra ↗

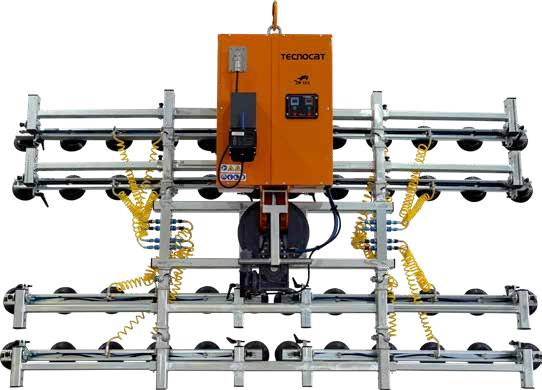

XE4-800GC-D
Vidrio curvo cóncavo o convexo, con rotación continua y basculación motorizadas.
- Carga máxima
- 800 kg
- Radio mínimo cóncavo
- R750
- Radio mínimo convexo
- R430
En tu trabajo
Instalar vidrio en obra.
- Instalación de vidrio curvo.
- Adaptación a vidrio plano mediante cambio de parrilla.
Conoce cómo trabaja
La tecnología, al detalle.
Movimientos motorizados
Combina rotación eléctrica continua con basculación hidráulica de 0° a 90°.
Parrilla intercambiable
Puede configurarse también para vidrio plano mediante cambio de parrilla.
TECNOCAT · XE4-800GC-D
Datos técnicos.
- Carga máxima
- 800 kg
- Radio mínimo cóncavo
- R750
- Radio mínimo convexo
- R430
- Rotación eléctrica
- 360° sinfín
- Basculación hidráulica
- 0°–90°
- Alimentación
- Batería o red
- Tara
- 320 kg
Los radios y la carga corresponden al conjunto XE4-800GC-D. La parrilla se define para la geometría de cada pieza.
Dimensiones y montaje
Configuraciones y planos.
XE4-800GC-D
- Carga
- 800 kg
- Tara
- 320 kg
XE4-800GC-D

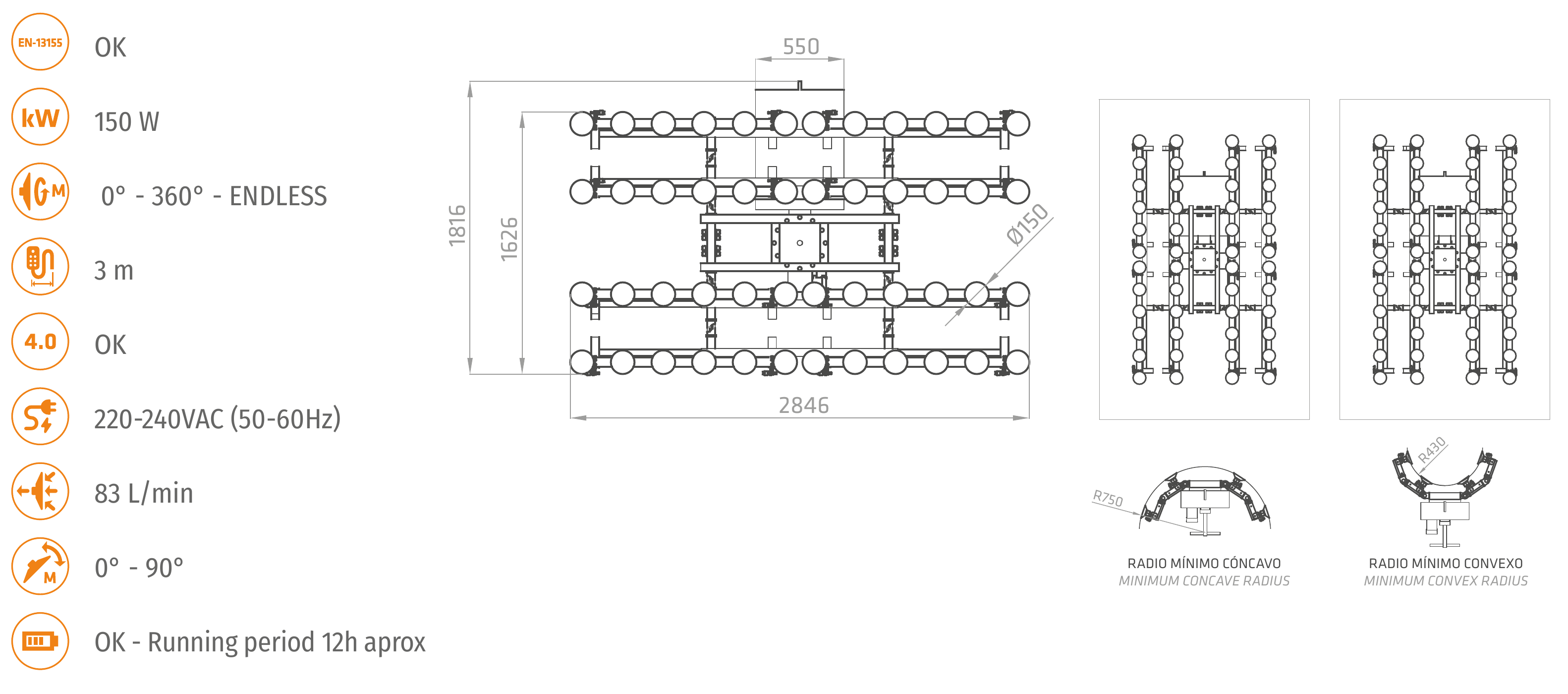

Plano y dimensiones
Cada lámina muestra las vistas, cotas y movimientos de la configuración indicada en la ficha original de TECNOCAT. Pulsa sobre el plano para ampliarlo.
Toda la información en esta ficha
Guárdala para tu proyecto.
Imprime esta ficha o guárdala como PDF desde la ventana de impresión para consultarla y compartirla con tu equipo.

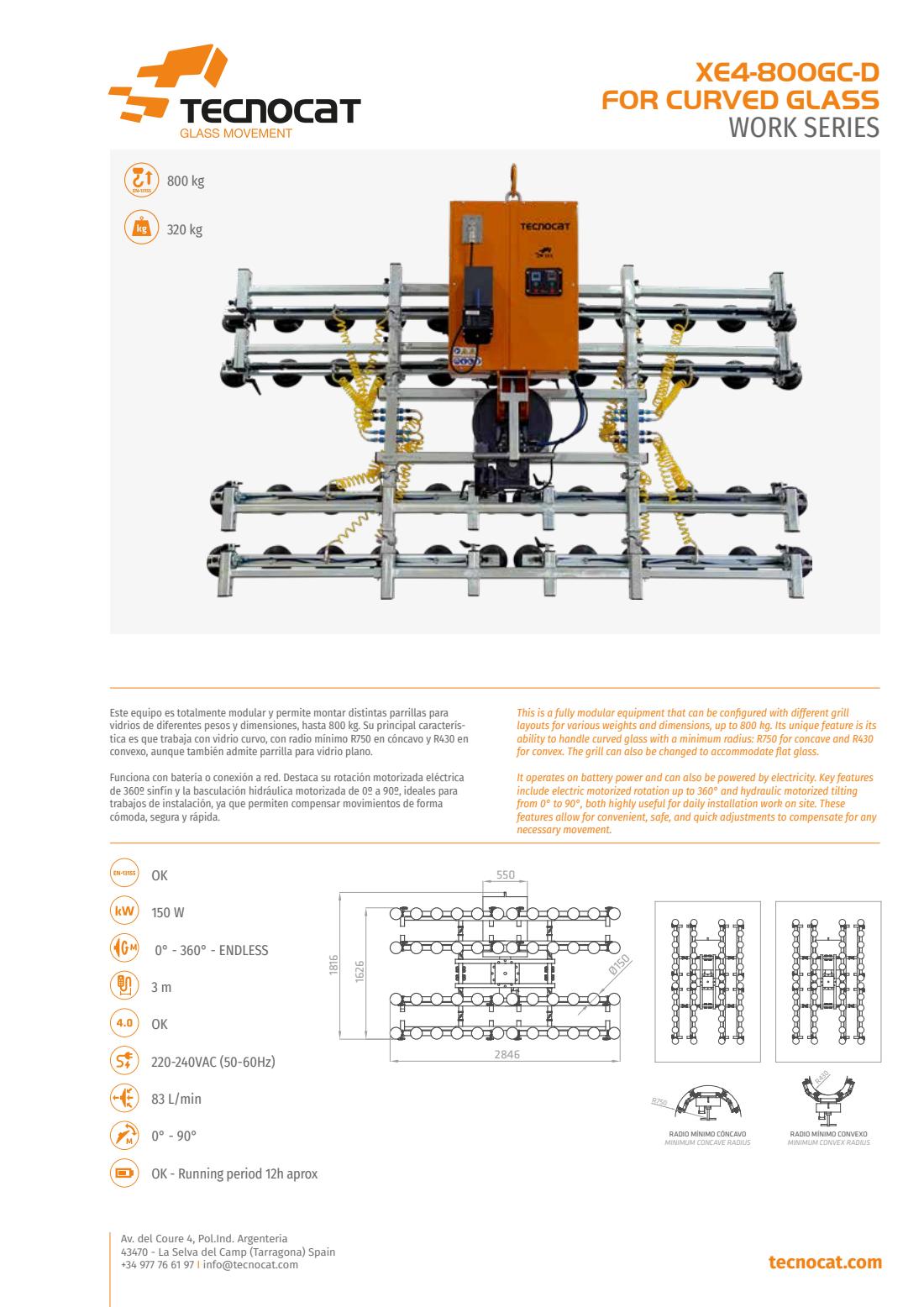

Documentación TECNOCAT
Fichas y planos originales.
PDF original · 1 página
XE4
Consulta las dimensiones, las variantes y los datos del fabricante.
